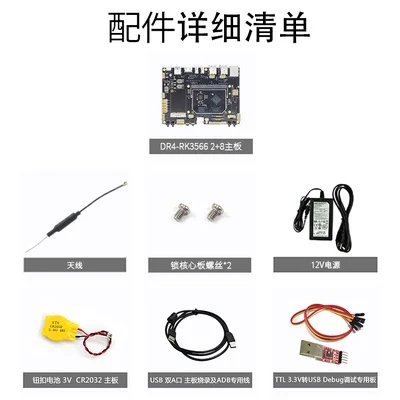

Placa de desarrollo Rockchip RK3566, placa central RK3566, dedo dorado, rockchip Rongpin DR4-RK3566

Principales indicadores de hardware

tamaño

69,9 mm de largo * 53 mm de ancho * 3 mm de alto

Método de conexión

Conexión de dedo dorado DDR4

CPU

ROCKCHIP RK3566 de cuatro núcleos A55

GPU

Mali G52

RAM

LPDDR4 Estándar 2GB Opcional 4G/8G

memoria

EMMC 5.1 Estándar 8GB Opcional 16GB/32G/64G/128G

gestión de energía

RK809-5

batería de litio

Detección de carga

Voltaje de funcionamiento

3,39 V 2 A y superior

sistema de soporte

Andriod11/ubuntu/Linux4.19+QT5.12/Ubuntu18,04

temperatura de trabajo

-10 a +60 grados

vida

La vida útil continua es de más de 5 años.

Interfaz común de la placa central

HDMI

La salida HDMI de alta definición admite pantalla 1080P

EDP

Admite eDP de 4 carriles hasta 1080P

LVDS

Admite salida de pantalla LVDS de un solo canal de hasta 1280x800

MIPI DSI

Soporta 8 carriles hasta 2K

Cámara DVP

Admite entrada de cámara con interfaz DVP de 16 bits

MIPI CSI

CSI bidireccional admite hasta 800W

I2S

Dos canales I2S, un canal 8 canales/un canal 2 canales

PCIE

1 interfaz PCIE 2.0

SATA

Interfaz SATA3.0 de 1 vía

USB2.0

Cuatro canales USB2.0 independientes, uno de los cuales es OTG

USB3.0

Una interfaz USB 3.0

Ethernet

La interfaz PHY, la placa base y el chip PHY pueden expandir Ethernet 10/100/1000

UART

8 puertos serie

SPI

SPI de 3 vías

I2C

I2C de 4 vías

PWM

PWM de 16 canales

SDIO

Interfaz SDIO de 3 vías, una es tarjeta TF y la otra es WIFI

ALCANCE

Interfaz de entrada ADC analógica de 4 canales

GPIO

GPIO multiplexable hasta 98

Entrada de voz

Entrada de voz analógica bidireccional

salida de voz

Uno es la salida de auriculares y el otro es una potencia de salida de altavoz mono de 0,6 W.

actualización

Admite actualización local de tarjeta USB/TF

Principales parámetros de hardware

Tamaño de la placa base

155 mm de largo * 115 mm de ancho * 17 mm de alto

CPU

ROCKCHIP RK3566 de cuatro núcleos A55

NPU

Unidad de red neuronal de potencia informática de 0,8T

GPU

ARM G52 2EE

RAM

El estándar LPDDR4 de 2 GB se puede configurar con 4 GB/8 GB

memoria

EMMC 5.1 se puede configurar con 32 GB/64 GB/128 GB

gestión de energía

RK809-5

Voltaje de funcionamiento

Por encima de 12V 2A

sistema de soporte

Andriod11/ubuntu/Linux4.19+QT5.12/Ubuntu18,04

temperatura de trabajo

-10 a +60 grados

vida

La vida útil continua es de más de 5 años.

Interfaz común de la placa base

CORREO USB

9 puertos USB (7 externos, 2 internos, 1 USB3.0)

puerto serie

7 puertos serie, se pueden configurar en RS232 o TTL respectivamente, uno de los cuales es depuración

I2C

I2C de 2 vías

CAN

1 autobús CAN

RS485

1 canal RS485

GPIO

12 GPIO disponibles

SPI

Interfaz SPI de 2 vías

Salida HDMI

1 salida HDMI, máximo 1920x1080

Pantalla MIPI DSI

Admite pantalla MIPI DSI de 2 vías

pantalla eDP

Interfaz de pantalla eDP de 2 vías

Pantalla LVDS

Admite salida LVDS de doble canal de un solo canal, hasta 1920x1080

Entrada MIPI CSI

Admite entrada de cámara MIPI CSI de 2 vías

Ethernet

Admite un Gigabit Ethernet (RGMII)

salida de voz

Salida de canal izquierdo y derecho de auriculares de 1 canal, salida de altavoz de 2 canales 5W/8 ohmios

Entrada de voz

1 entrada LINE IN

WIFI

Compatible con WIFI 2,4G (AP6212)

Bluetooth

1 canal 4,0G Bluetooth+BLE (AP6212)

RTC

El consumo de energía del chip RTC externo (HYM8563) es inferior a 0,2uA

M.2

Admite un hardware de estado sólido con clave M

4G

Función 4G, acceso a Internet PCI-E 3G/4G

Tarjeta TF

Admite tarjeta TF

Reloj RTC en tiempo real

La batería de botón externa admite ahorro de tiempo de apagado (HYM8563) independiente)

Actualización del sistema

Admite actualización USB local

proyecto

mínimo

típico

máximo

Parámetros de potencia

Voltaje

6,5 V

12V

15V

ondulación

--

50 mV

RTC (HYM8563)

0,3uA

0,9uA

1,2uA

Conéctese a HDMI

Corriente de encendido

78 mA

195 mA

278 mA

Corriente de reposo de escritorio

105 mA

medio ambiente

Humedad relativa

--

65%

75%

Temperatura de funcionamiento

-10

--

60

temperatura de almacenamiento

-30

-0

100
