Placa de desarrollo Linux Milk V Duo RISC-V DIY CSI-2 MIPI dispositivo inteligente de Internet de las cosas Compatible con Raspberry Pi Pico

【Nota】

[] El color de la PCB se envía al azar.No hagas el pedido si te importa.

[] Esta es una placa Linux, no puedes ejecutarla en Raspberry Pi Pico IED

[] Esta placa solo se refiere al diseño de pines GPIO de RPi PICO para que sea compatible con placas de expansión PICO.

Es diferente de PICO y no puede compartir el software PICO".

【Descripción general】

[] Milk-V Duo puede ejecutar Linux y RTOS, proporcionando una plataforma confiable, de bajo costo y de alto rendimiento para profesionales, ODM industriales, entusiastas de AIoT, aficionados al bricolaje y creadores.

【Leche-V-dou64MB】

[] Procesador: CVITEK CV1800B (C906 a 1 Ghz+C906@700MHz)

[] Memoria :SIP DRAM 64MB

[] Almacenamiento: 1 ranura Micro SD, 1 almohadilla de soldadura SD NAND

[] USB: 1x Tipo-C para datos y alimentación, 1x almohadilla de soldadura USB2

[] Cámara: 1 conector FPC 16P (MIPI CSI 2 carriles)

[] GPIO: hasta 26 pines disponibles para E/S de uso general (GPIO)

[] Tamaño: 21 mm * 51 mm

【Características】

Procesador

[] Procesadores RISC-V C906 de 1 GHz y 700 MHz

[] CVITEK TPU integradopara detección inteligente comoredes neuronalesAcceleradores de hardware, reconocimiento de imágenes AI.

[] Admite codificación de vídeo H.264/H.265, hasta 2880x1620@20 fps.

[] Compatible con sensores CMOS de alta definición.

[] Salida de frecuencia programable para reloj con sensor.

[] Funciones integrales de ISP para optimización de imágenes.

[] Compatibilidad parcial de biblioteca OpenCV con aceleración de hardware CV.

[] Códec de audio de 16 bits con funciones de entrada y salida de micrófono integradas.

[] Configuraciones de red flexibles con 1 Ethernet PHY.

【Leche-V-dou256MB】

[] Procesador :SG2002

[] Memoria :SIP DRAM256MB

[] Almacenamiento: 1 ranura Mirco SD, 1 almohadilla de soldadura SD NAND

[] USB: 1x Tipo-C para datos y alimentación, 1x almohadilla de soldadura USB2

[] Cámara: 1 conector FPC 16P (MIPI CSI 2 carriles)

[] GPIO: hasta 26 pines disponibles para E/S de uso general (GPIO)

[] Tamaño: 21 mm * 51 mm

【Características】

Procesador

[] SG2002procesadores

[] CVITEK TPU integradopara detección inteligente comoredes neuronalesAcceleradores de hardware, reconocimiento de imágenes AI.

[] Admite codificación de vídeo H.264/H.265, hasta 2880x1620@20 fps.

[] Compatible con sensores CMOS de alta definición.

[] Salida de frecuencia programable para reloj con sensor.

[] Funciones integrales del ISP para optimización de imágenes.

[] Compatibilidad parcial de biblioteca OpenCV con aceleración de hardware CV.

[] Códec de audio de 16 bits con funciones de entrada y salida de micrófono integradas.

[] Configuraciones de red flexibles con 1 Ethernet PHY.

[] Descripción de la interfaz

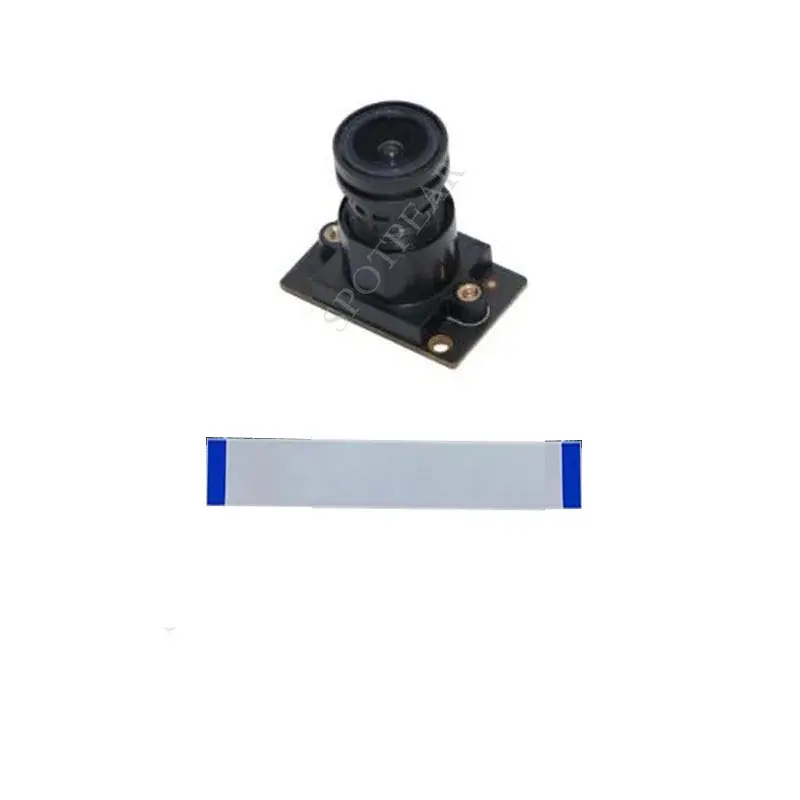

CSI-2 (cámara serie MIPI)

[] Cuenta con una interfaz FPC de 16 pines para entrada de cámara MIPI de 2 carriles.

Ethernet

[] Milk-V Duo incluye chip SG2002 con PHY de 100 Mbps.

[] PHY está vinculado a una almohadilla de soldadura de 5 pines.

USB

[] Cumple con USB 2.0, compatible con versiones anteriores de USB 1.1.

[] Admite varios modos de velocidad, funcionalidad de host/dispositivo y protocolos de transferencia.

[] Interfaces ampliables mediante concentrador USB (hasta 127 dispositivos).

[] Modo de ahorro de energía, admite dispositivos HID.

[] Funciona como dispositivo esclavo USB con software configurable.

[] USB tipo C para acceso a medios de almacenamiento.

Micro SD

[] SDIO0 es compatible con el protocolo Secure Digital Memory (SD 3.0).

GPIO

[] Hasta 26 pines GPIO en el cabezal MilkV-Duo de 40 pines brindan acceso a periféricos internos como SDIO, I2C, PWM, SPI, J-TAG y UART.

[] Hasta 3x I2C

[] Hasta 5x UART

[] Hasta 1x SDIO1

[] Hasta 1x SPI

[] Hasta 2x ADC

[] Hasta 7x PWM

[] Hasta 1x RUN

[] Hasta 1x JTAG

Especificaciones del tablero

[] PCB de una cara

[] Dimensiones: 51×21 mm

[] Grosor: 1 mm

[] Puerto tipo C ubicado en el borde superior

[] Pernos dobles almenados/pasados alrededor de los bordes restantes

[] Se puede utilizar como módulo de montaje en superficie o en formato de paquete en línea dual (DIP)

[] 40 pines de usuario principal en una cuadrícula de paso de 2,54 mm (0,1") con orificios de 1 mm

[] Compatible con veroboard y placa de pruebas

【Definición de pines】

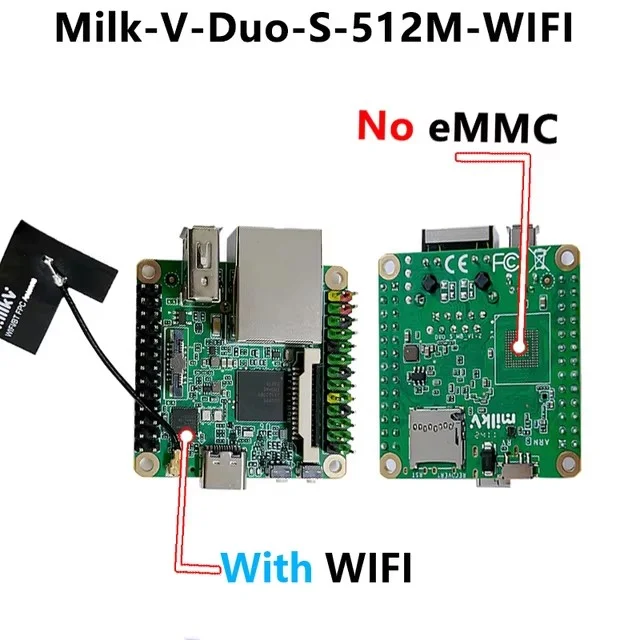

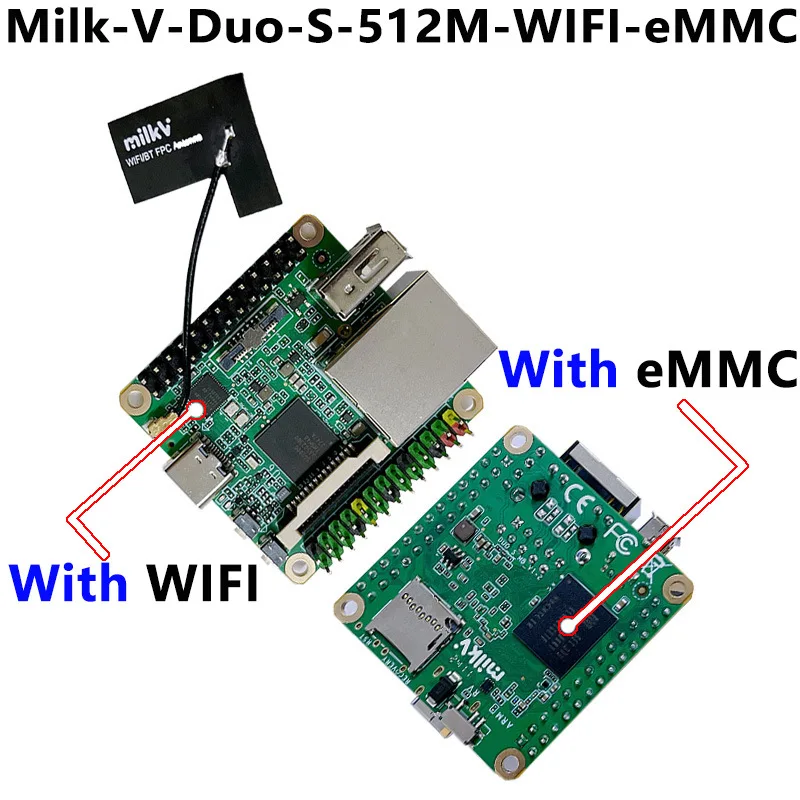

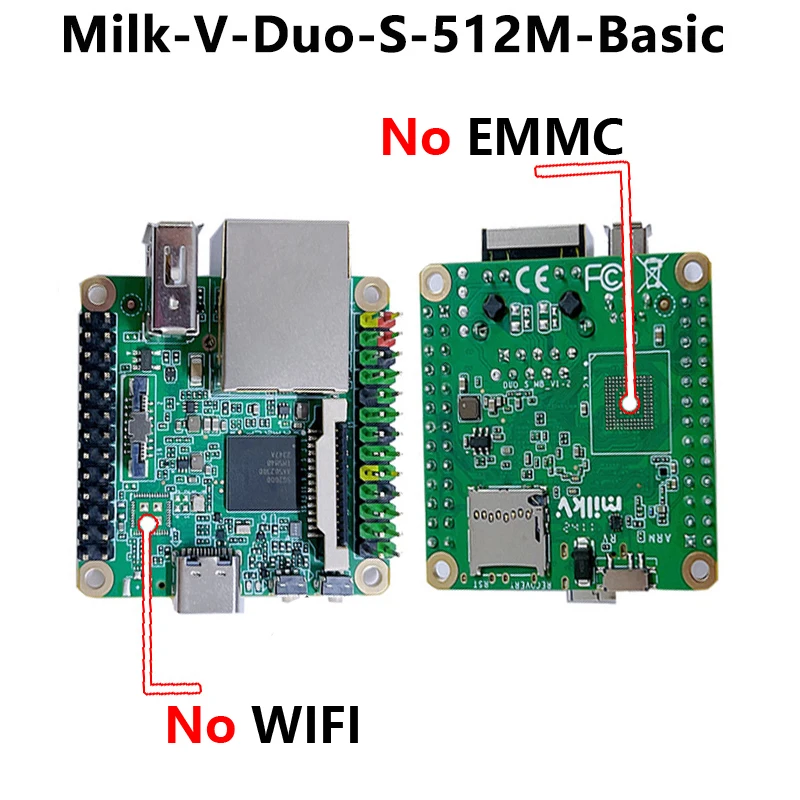

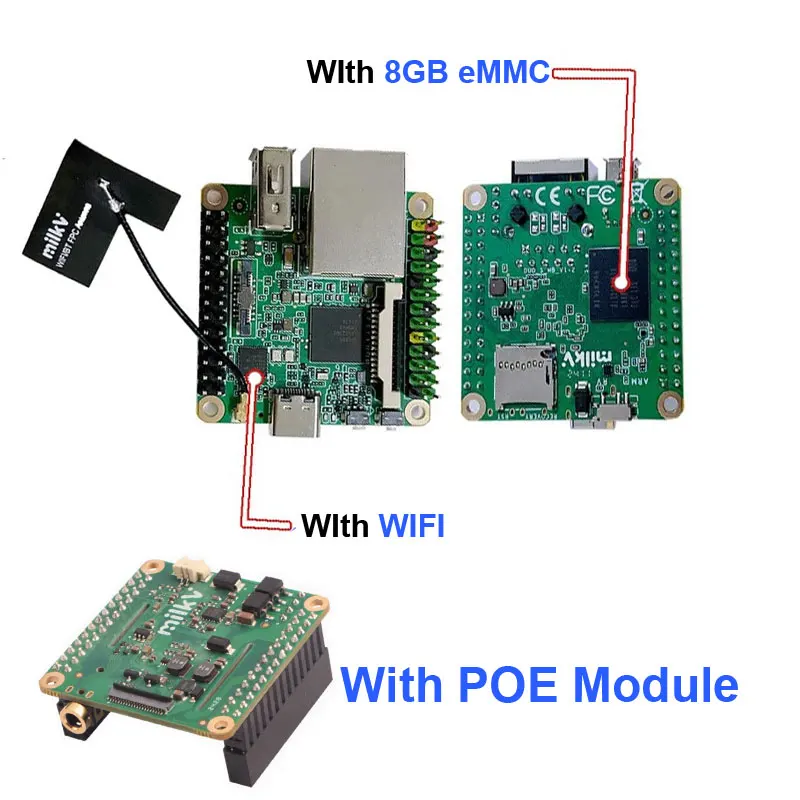

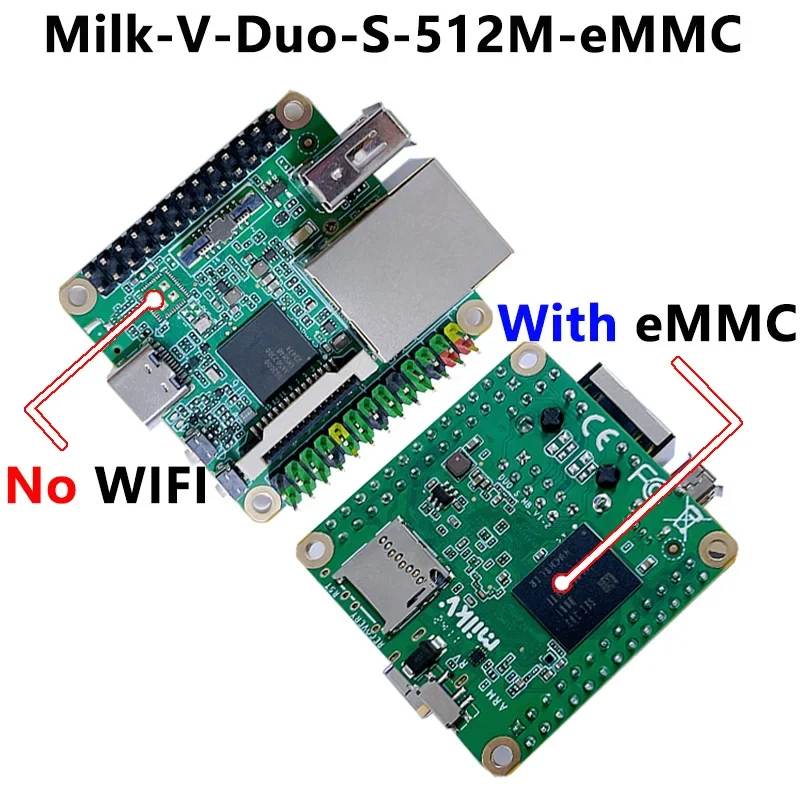

【Leche-V-dou-S 512MB】

[] Procesador: SG2000

[] Memoria: SIP DRAM 512 MB

[] Almacenamiento: 1 ranura Mirco SD, 1 almohadilla eMMC integrada Opcional

[] USB: 1 x Tipo C para alimentación y datos o 1x puerto USB 2.0 A HOST

[] Cámara: 1 conector FPC 16P (MIPI CSI 2 carriles), 1 conector FPC 15P (MIPI CSI 2 carriles)

[]Ethernet: puerto Ethernet de 100 Mbps (RJ45) integrado

[]Inalámbrico: WI-FI6/BT5 opcional integrado Opcional

[] GPIO: Hasta 39 pines GPIO (a través de 2 encabezados GPIO de 26 pines)

[] Tamaño: 43 mm x 43 mm

【Ejemplos de aplicación】
