ESP32-S3
Placa de desarrollo de pantalla LCD redondeada de 3,5 pulgadas
Módulos integrados de entrada y salida de audio para permitir la interacción de IA y el control de voz fuera de línea
Selección de versión
Características del producto
Este producto es una placa de desarrollo de microcontroladores altamente integrada y de alto rendimiento diseñada por Waveshare.Está equipado con un 3.Pantalla IPS capacitiva de alta definición de 5 pulgadas, un chip de administración de energía altamente integrado, un sensor de seis ejes (acelerómetro de tres ejes y giroscopio de tres ejes), RTC, un chip de códec de audio de baja potencia y otros periféricos, que son fáciles de desarrollar e integrar en productos.No se requiere ensamblaje ni cableado y puede jugar fácilmente con Xiaozhi AI.
Equipado con procesador dual-core Xtensa de 32 bits de alto rendimiento ESP32-S3R8, con una frecuencia principal de hasta 240 MHz
Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), antena integrada
SRAM incorporada de 512 KB y ROM de 384 KB, apiladas con PSRAM de 8 MB y flash externo de 16 MB
La interfaz tipo C mejora la comodidad del usuario y la compatibilidad del dispositivo
Pantalla IPS HD táctil capacitiva integrada de 3,5 pulgadas, resolución de 320 × 480, color 262K, puede mostrar imágenes en color claramente
Chip controlador ST7796 incorporado y chip táctil capacitivo FT6336, que utiliza comunicación de interfaz SPI e I2C respectivamente, sin ocupar demasiados recursos de pines de interfaz
La unidad de medición inercial de seis ejes QMI8658 integrada (aceleración de 3 ejes, giroscopio de 3 ejes) puede detectar postura de movimiento, conteo de pasos y otras funciones.
Chip RTC PCF85063 integrado, conectado a la batería a través de AXP2101 para lograr un suministro de energía ininterrumpido y una plataforma de batería de respaldo reservada para garantizar que la función RTC continúe funcionando cuando se reemplaza la batería principal.
PWR y BOOT integrados dos botones laterales personalizables, convenientes para el desarrollo de funciones personalizadas usando botones
Interfaz integrada de carga y descarga de batería de litio MX1.25 de 3,7 V
Saque I2C, UART, USB y múltiples GPIO para dispositivos externos y depuración, y configure de manera flexible funciones periféricas
La ranura para tarjeta Micro SD integrada proporciona almacenamiento ampliado, transferencia rápida de datos y flexibilidad para registro de datos y reproducción de medios, lo que simplifica el diseño del circuito.
Interfaz de cámara integrada, admite cámaras convencionales como OV5640, OV2640, etc.
Las ventajas del uso de AXP2101 son la administración eficiente de la energía, la compatibilidad con múltiples voltajes de salida, funciones de gestión de carga y gestión de batería, y la optimización de la duración de la batería.
Admite interacción de voz AI
No se necesitan pasos complicados de montaje ni cableado, conéctese rápidamente a Xiaozhi AI de Brother Xia,
y se convertirá en su socio inteligente exclusivo de IA.
Admite varios modelos nacionales de gran idioma, como DeepSeek, Doubao, Tongyi Qianwen, etc.
Toque capacitivo
Aplicable al desarrollo de varios dispositivos inteligentes y puede realizar funciones de interacción persona-computadora.
Panel de visualización IPS
Excelente rendimiento de pantalla, color 262K, amplio ángulo de visión
Chip de códec de audio integrado
Admite procesamiento de audio de alta calidad, proporcionando entrada y salida de audio claras y de alta calidad
Admite cámaras convencionales como OV2640 / OV5640
La versión con cámara OV5640 es opcional.La cámara OV5640 admite 5 millones de píxeles y es adecuada para la adquisición de imágenes, videovigilancia y otros escenarios de aplicaciones para satisfacer diversas necesidades.
(Solo versión de carcasa con cámara OV5640)
Compatible con ESP-IDF, Arduino
Equipado con un SDK completo y tutoriales de código abierto, es fácil comenzar y se puede integrar rápidamente en la aplicación.
Soporta Wi-Fi y BLE 5
ESP32-S3 integra Wi-Fi de 2,4 GHz (802.11 b/g/n) con un ancho de banda de 40 MHz, y su subsistema Bluetooth de bajo consumo admite Bluetooth 5 (LE) y Bluetooth Mesh
Descripción general de los recursos
- ESP32-S3R8
SoC Wi-Fi y Bluetooth, funcionando a 240 MHz, con PSRAM de 8 MB en chip
Antena de parche integrada
- W25Q128JVSIQ
16 MB NOR-Flash
- Interfaz de cámara
Admite cámaras convencionales como OV5640 / OV2640
Ranura para tarjeta Micro SD
- Transposón IPEX de primera generación
Se puede cambiar para usar una antena externa mediante una resistencia sin soldar
Puerto de altavoz MX1.25
Botón BOOT
Botón RESET
Botón PWR
- AXP2101
Chip de administración de energía altamente integrado
Indicador de carga
Puerto tipo C
- ES8311
Chip de códec de audio de baja potencia
Indicador de encendido
micrófono
- Interfaz de batería SH1.0 RTC
Acceso a batería RTC recargable
- Puerto de batería de iones de litio MX1.25
Conector MX1.25 de 2 pines, se puede utilizar para conectar una batería de litio de 3,7 V, admite carga y descarga
- Interfaz de cabecera de 2,54 mm
Saque los pines de función IO disponibles para una fácil expansión
- PCF85063
Chip de reloj RTC
- QMI8658
Unidad de medida inercial (IMU) de seis ejes, incluido un giroscopio de 3 ejes y un acelerómetro de 3 ejes.
Definición de pines
Tamaño del producto

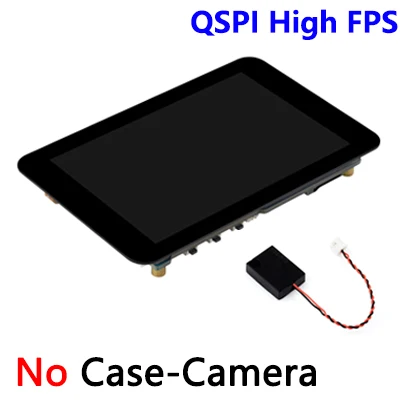

Versión sin carcasa
Versión con carcasa
