Placa de desarrollo de alto rendimiento Waveshare ESP32-P4-NANO, basada en el chip ESP32-P4 con doble núcleo RISC-V y un solo núcleo

Basado en el chip ESP32-P4 con procesadores dual-core y single-core RISC-V

Ricas interfaces hombre-máquina

Pantalla IPS, panel de vidrio templado de unión óptica, resolución 800×1280, con 178° Amplio ángulo de visión.Admite 10 puntos táctiles, proporciona una imagen clara y una excelente experiencia visual

Resolución

800 × 1280 (alto × alto)

Dimensión del contorno

147.0 × 239,0 (mm)

Comunicación
Interfaz

MIPI 2 carriles (compatible con ESP32-P4, RK3576, RK3506)

Área de visualización

135,96 × 217,18 (mm)

MIPI 4 carriles (solo RK3576 puede admitir)

Paso de píxeles

0,1175 × 0,1088 (mm)

Brillo

500cd/m2 (admite personalización para la versión de alto brillo de 1000cd/m2)

Relación de contraste

800:1

Chip táctil

GT9271

Temperatura de operación

-10℃~50℃

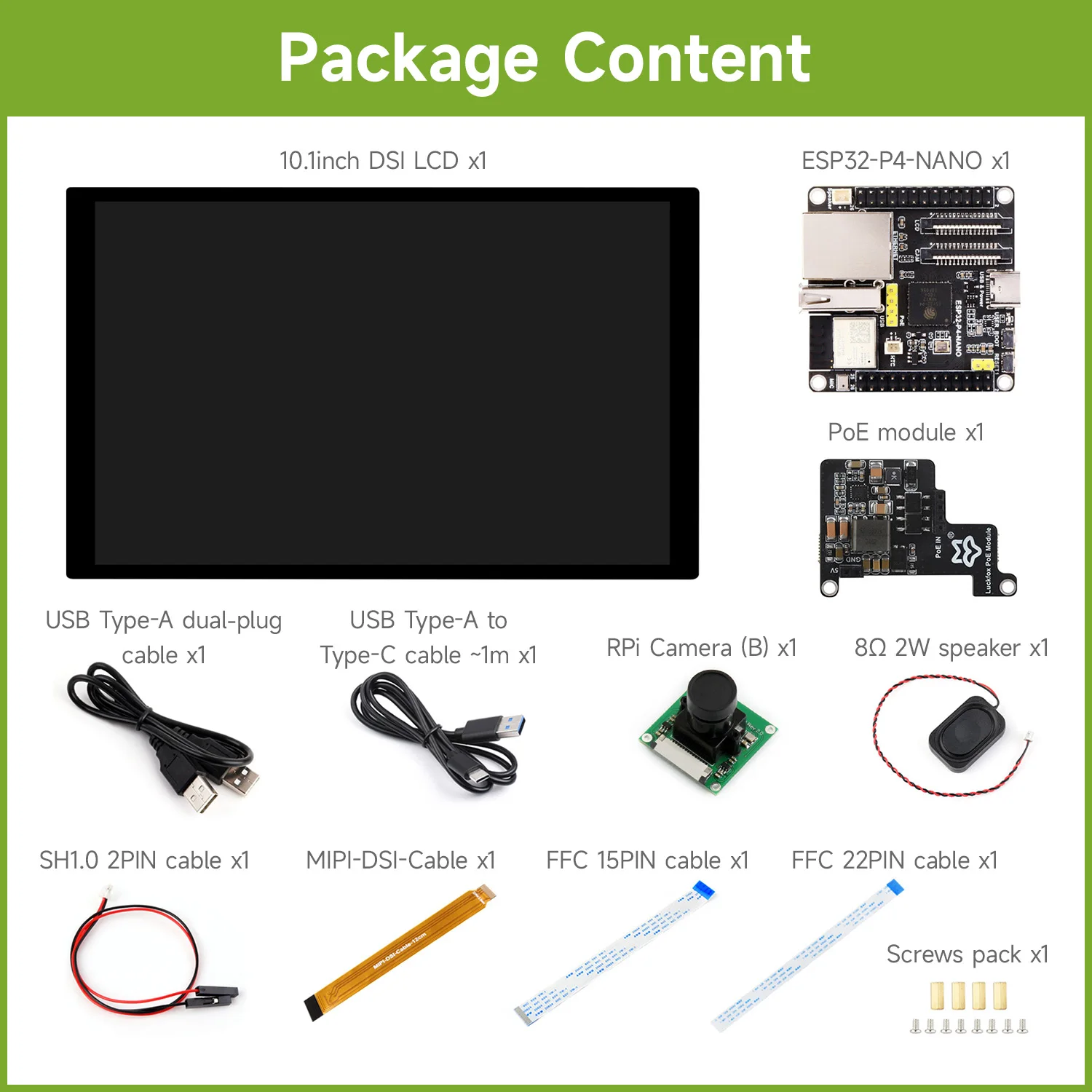

* La pantalla LCD DSI de 10,1 pulgadas solo está incluida en el ESP32-P4-NANO-KIT-D

5MP| Enfoque manual

Compatible con placas de la serie Raspberry Pi

Sensor

OV5647

Tamaño CMOS

1/4 pulgadas

PIJELOS

5MP

Apertura

F2.0

Distancia focal

6 mm

Campo de visión

60.6°

Función de visión nocturna

No es compatible

ENFOQUE

Enfoque manual

Este producto es una placa de desarrollo de alto rendimiento basada en el chip ESP32-P4 con procesadores de doble núcleo y de un solo núcleo RISC-V, y presenta ricas interfaces Human-Machine, que incluyen MIPI-CSI (con procesador de señal de imagen integrado) y Interfaz MIPI-DSI.Admite una amplia gama de periféricos de uso común, incluidos SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART y TWAI.Además, ofrece soporte para USB OTG 2.0 HS, Ethernet y SDIO Host 3.0, lo que facilita la conectividad de alta velocidad.

El chip ESP32-P4 integra el periférico de firma digital y una unidad de gestión de claves dedicada, lo que garantiza datos y operaciones seguros.Diseñado específicamente para aplicaciones de alto rendimiento y alta seguridad, el ESP32-P4-NANO cumple con los requisitos avanzados de las interfaces hombre-máquina, computación de bordes eficiente y mayor conectividad IO.

Las características clave incluyen:

• MCU de alto rendimiento con procesadores dual-core y single-core RISC-V de 32 bits

• ROM HP de 128 KB, ROM LP de 16 KB, HP L2MEM de 768 KB, SRAM LP de 32 KB, 8 KB TCM

• Potente capacidad de procesamiento de imágenes y voz.Proporciona interfaces de procesamiento de imágenes y voz que incluyen códec JPEG, acelerador de procesamiento de píxeles, procesador de señal de imagen y codificador H264.

• 32 MB de PSRAM en el paquete del chip, con 16 MB ni Flash integrados

• Periféricos de uso común como MIPI-CSI, MIPI-DSI, USB 2.0 OTG, Ethernet, ranura para tarjeta SDIO 3.0 TF, micrófono, conector de altavoz y conector de batería RTC, etc.

• Adoptando encabezados GPIO de 2*2*13 con 28 GPIO programables

• Funciones de seguridad: arranque seguro, cifrado flash, aceleradores criptográficos y TRNG.Además, los mecanismos de protección de acceso de hardware ayudan a permitir la gestión de permisos de acceso y la separación de privilegios.

Adopta MCU de alto rendimiento ESP32-P4

Módulo ESP32-C6-MINI integrado para ampliar Wi-Fi 6 de 2,4 GHz y Bluetooth 5/BLE para ESP32-P4, utilizando el protocolo de interfaz SDIO para comunicación, conexión estable y transmisión eficiente.

Más flexible para fuente de alimentación

Proporciona conexión de red y fuente de alimentación para la placa ESP32-P4-NANO en un solo cable Ethernet

* El módulo PoE es opcional y el interruptor de la imagen de arriba NO está incluido.
