Placa de desarrollo de alto rendimiento ESP32 P4 compatible con Wi-Fi 6 Bluetooth 5/BLE 32M PSRAM 16MB Flash basado en ESP32-P4 ESP32-C6

Placa de desarrollo de alto rendimiento basada en ESP32-P4 y ESP32-C6

Ricas interfaces hombre-máquina

Opcional para pantalla táctil capacitiva DSI, pantalla IPS, panel de vidrio templado de unión óptica, con 178° Amplio ángulo de visión.Admite 10 puntos táctiles, proporciona una imagen clara y una excelente experiencia visual

Modelo

7-DSI-TOUCH-A

10.1-DSI-TOUCH-A

Resolución

720 × 1280 (alto × alto)

800 × 1280 (alto × alto)

Interfaz de comunicación

MIPI 2 carriles

Brillo

450cd/m2 (admite personalización para la versión de alto brillo de 1000cd/m2)

400cd/m2 (admite personalización para la versión de alto brillo de 1000cd/m2)

Chip táctil

GT9271

Dimensión del contorno

120,24 mm × 189,32 mm

147.0 mm × 239,0 mm

Área de visualización

8,0 mm × 155,0 mm

135,96 mm × 217,18 mm

Paso de píxeles

0,12075 mm × 0,12075 mm

0,1175 mm × 0,1088 mm

Relación de contraste

800:1

Temperatura de operación

0℃~60℃

* La pantalla LCD DSI solo está incluida en el módulo ESP32-P4-DEV-KIT-B y ESP32-P4-Module-DEV-KIT-C.

5MP| Enfoque manual

Compatible con placas de la serie Raspberry Pi

Sensor

OV5647

Tamaño CMOS

1/4 pulgadas

PIJELOS

5MP

Apertura

F2.0

Distancia focal

6 mm

Campo de visión

60.6°

Función de visión nocturna

No es compatible

ENFOQUE

Enfoque manual

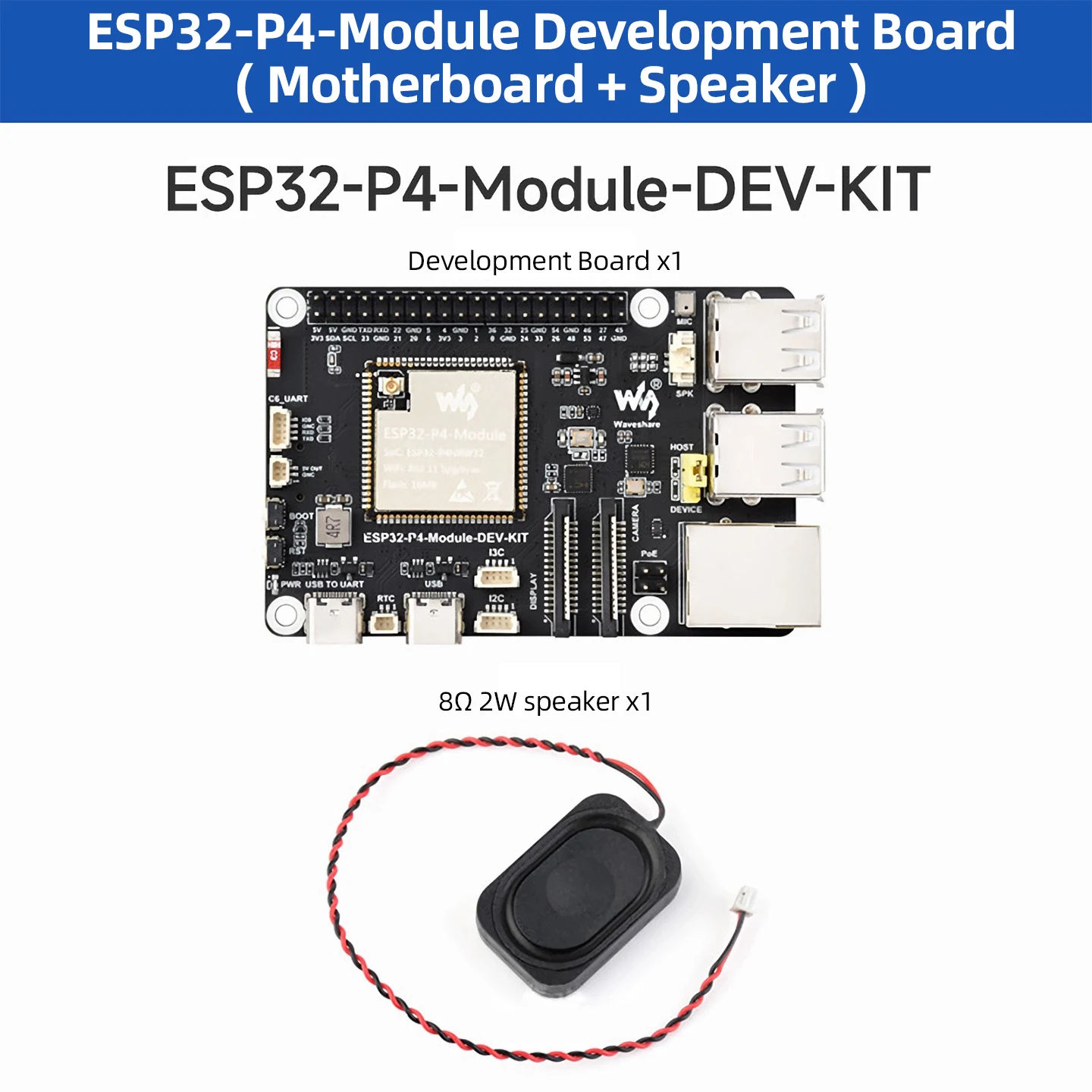

Este producto es una placa de desarrollo multimedia basada en ESP32-P4 con ESP32-C6 integrado, compatible con conexión inalámbrica Wi-Fi 6 y Bluetooth 5.Cuenta con ricas interfaces hombre-máquina, que incluyen MIPI-CSI (con procesador de señal de imagen integrado), MIPI-DSI, SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART, TWAI, etc.Además, admite USB OTG 2.0 HS, puerto Ethernet RJ45 integrado con conector de función PoE reservado y conector GPIO de 40 pines integrado que es compatible con algunos Raspberry Pi HAT, lo que permite una gama más amplia de adaptabilidad de aplicaciones.

El ESP32-P4 adopta un procesador RISC-V de doble núcleo de 400 MHz y admite hasta 32 MB de PSRAM, con codificador USB 2.0, MIPI-CSI/DSI, H.264 y otros periféricos, satisfaciendo las necesidades de alto costo. -Desarrollo multimedia de rendimiento y bajo consumo.También integra el periférico de firma digital y una unidad de gestión de claves dedicada, lo que garantiza datos y operaciones seguros.Diseñado específicamente para aplicaciones de alto rendimiento y alta seguridad, el ESP32-P4-Module-DEV-KIT cumple con los requisitos de interacción Human-Machine, computación de borde eficiente y expansión IO.

Las características clave incluyen:

• MCU de alto rendimiento con procesadores dual-core y single-core RISC-V de 32 bits

• ROM HP de 128 KB, ROM LP de 16 KB, HP L2MEM de 768 KB, SRAM LP de 32 KB, 8 KB TCM

• Potente capacidad de procesamiento de imágenes y voz.Proporciona interfaces de procesamiento de imágenes y voz que incluyen códec JPEG, acelerador de procesamiento de píxeles, procesador de señal de imagen y codificador H264.

• 32 MB de PSRAM en el paquete del chip, con 16 MB ni Flash integrados

• Periféricos de uso común como MIPI-CSI, MIPI-DSI, USB 2.0 OTG, Ethernet, ranura para tarjeta SDIO 3.0 TF, micrófono, conector de altavoz y conector de batería RTC, etc.

• Adoptando encabezados GPIO de 2*20 con 28 GPIO programables restantes

• Funciones de seguridad: arranque seguro, cifrado flash, aceleradores criptográficos y TRNG.Además, los mecanismos de protección de acceso de hardware ayudan a permitir la gestión de permisos de acceso y la separación de privilegios.

Adopta el módulo ESP32-P4, con ESP32-C6 incorporado y 16 MB sin flash

Módulo ESP32-C6 incorporado para ampliar Wi-Fi 6 de 2,4 GHz y Bluetooth 5/BLE para ESP32-P4, utilizando el protocolo de interfaz SDIO para comunicación, conexión estable y transmisión eficiente.

Más flexible para fuente de alimentación

* el módulo PoE NO está incluido

Proporciona conexión de red y fuente de alimentación para la placa ESP32-P4-Module-DEV-KIT en un solo cable Ethernet

* el SOMBRERO PoE (F) y el interruptor de la imagen de arriba NO están incluidos.
