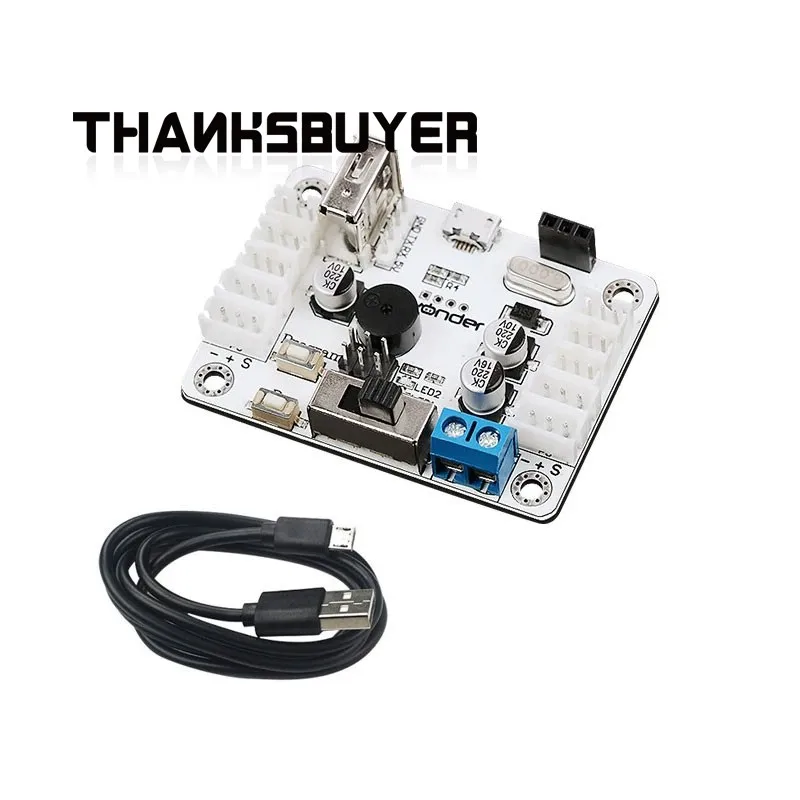

Placa controladora servo de bus serie Hiwonder + controlador para PS2 + receptor USB para brazos robóticos

Placa controladora Servo de autobús serie Hiwonder para servos de autobús Hiwonder, controlador PS2, brazos robóticos

Descripción:
El servocontrolador de bus serie inteligente Hiwonder se puede utilizar en el servocontrol en serie y se puede combinar con un controlador inalámbrico para PS2 para realizar el servocontrol remoto.Admite programación manual, depuración en línea y comunicación por puerto serie TTL.

Ventajas:
* ¡Memoria de alta capacidad de 16 M, que puede contener 230 grupos de acción!¡Cada grupo de acción puede contener hasta 510 acciones!
* La CPU utiliza una microcomputadora STM32 de un solo chip de alto rendimiento con núcleo para ARM Cortex-M3.
* Admite depuración en línea, no se necesita unidad de computadora.
* Admite depuración gráfica de PC y comunicación de puerto serie TTL.
* El controlador emitirá una alarma si se produce bajo voltaje.
* Sólo aplicable a los servos de bus serie Hiwonder.

10 características del producto:
1) La CPU adopta una microcomputadora STM32 de alto rendimiento con núcleo para ARM Cortex-M3, que puede controlar el movimiento del servo con alta precisión y la velocidad es ajustable.
2) Admite programación manual de botones.No es necesario utilizar la computadora superior para configurarla.Puedes configurar rápidamente el ángulo
del servo para lograr una programación rápida.Es simple y conveniente de operar.
3) Admite controlador RC para PS2.El receptor USB del controlador se puede conectar directamente al tablero de control, lo cual es muy
conveniente!La distancia del control remoto es de aproximadamente 10 m/32,8 pies.
4) Método de cableado sencillo.El tablero de control solo tiene interfaces de alimentación de dos canales positivas y negativas.
5) ¡Memoria grande de 16M!¡Puede contener 230 conjuntos de acción!¡Cada conjunto de acción puede realizar 510 acciones!
6) Alarma de bajo voltaje.Cuando el voltaje positivo es inferior a 5,6 V, el timbre emitirá un sonido que gotea para recordar a los clientes que carguen.
7) El interruptor incorporado facilita su uso, lo que reduce los problemas de cableado.
8) Se puede utilizar con el módulo Bluetooth y el módulo MP3 de Hiwonder.Conecte el módulo Bluetooth o MP3 directamente a esta interfaz.Una vez enchufado el módulo MP3, su robot puede emitir sonido; Si se conecta un módulo Bluetooth, el usuario puede controlar el robot a través de Bluetooth.
9) Admite depuración en línea, no es necesario instalar ningún controlador.Computadora sin unidad.
10) Admite comunicación en serie.El controlador se puede conectar con otras microcomputadoras de un solo chip.¡Otros microcontroladores pueden enviar comandos al tablero de control, para que su robot pueda lograr un control inteligente!Proporcionar un protocolo de comunicación completo.Se proporcionan rutinas de comunicación por microcomputadora para 51, STM32 y Arduino.



Nota:
* Solo admite servos de bus de Hiwonder.
* Se proporciona software de computadora host, video de enseñanza de operación del tablero de control y protocolo de comunicación.
* Se proporcionan rutinas de aprendizaje de comunicación en serie MCU para 51 y Arduino y STM32.
* La batería y otros artículos que se muestran en la imagen no están incluidos, solo con fines de demostración.¡Gracias por su comprensión!



Acerca del cableado:


Interfaz de software para PC:


Este producto es desarrollado de forma independiente por nosotros mismos.No proporcionamos un diagrama esquemático ni ningún código fuente. Ofrecemos un conjunto completo de
protocolo de comunicación y velocidad en baudios de comunicación de 9600 para ayudar a su desarrollo secundario.Tenga en cuenta que no se proporcionan el diagrama esquemático ni el código fuente.

Selección de batería de litio:

Cableado de la batería de litio:


Desarrollo secundario:


Acerca del cableado de comunicación en serie:
