Pantalla Waveshare de tinta electrónica de 2,13 pulgadas para Raspberry Pi Zero/W/2B/3B/4B/5/Arduino 250x122SPI pantalla cruda de bajo consumo de energía opcional

0

Color:

Enviado desde:

Comprar

Descripción

DESCRIPCIÓN

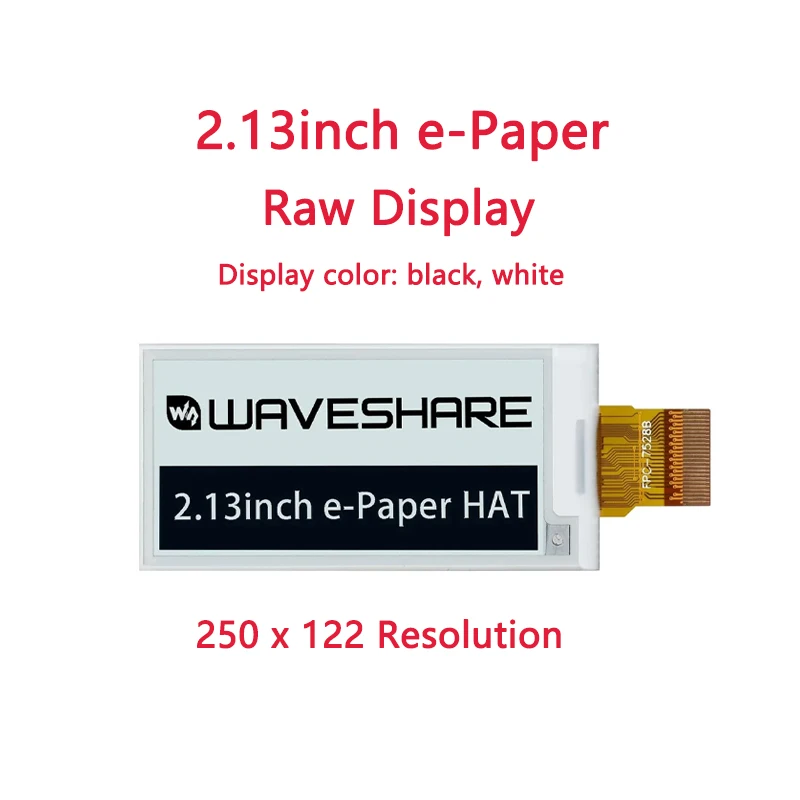

2.13″ Exhibición sin procesar de papel electrónico

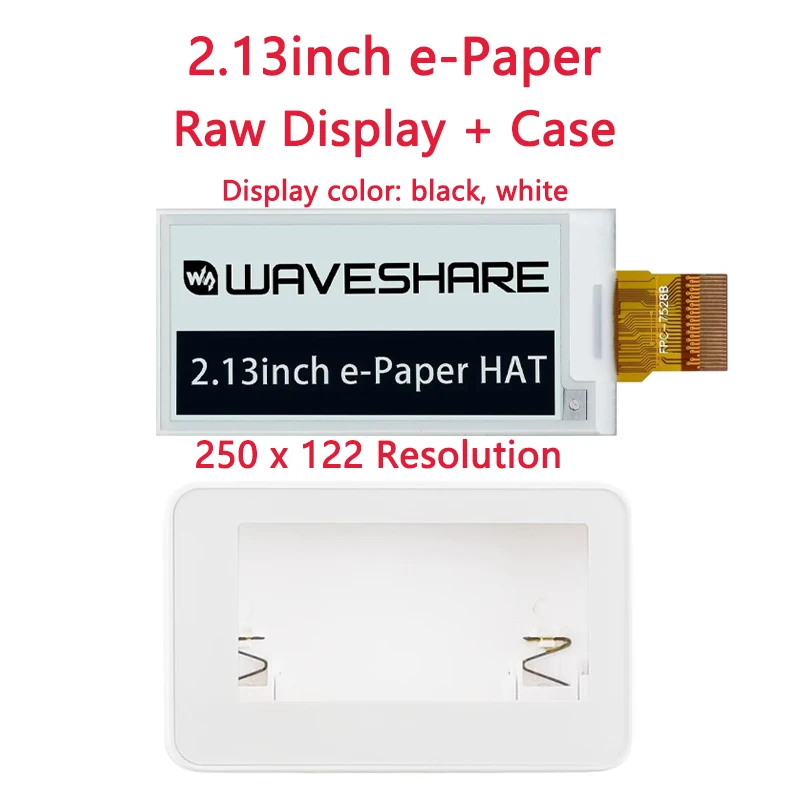

Pantalla cruda E-Ink de 250x122, 2,13 pulgadas, interfaz SPI, sin PCB

Descripción general

Esta es una pantalla cruda E-Ink, de 2,13 pulgadas, resolución de 250x122, con controlador integrado, que se comunica a través de la interfaz SPI y admite actualización parcial.

Debido a las ventajas como consumo de energía ultrabajo, amplio ángulo de visión y visualización clara sin electricidad, es una opción ideal para aplicaciones como etiquetas de estantes, instrumentos industriales, etc.

Características

  • Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

  • Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar

  • Viene con recursos de desarrollo y manual (esquema de placa controladora, ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

Especificaciones

  • Voltaje de funcionamiento: 3,3 V

  • Interfaz: SPI de 3 hilos, SPI de 4 hilos

  • Dimensión del contorno: 29,2 mm × 59,2 mm × 1,05 mm

  • Tamaño de la pantalla: 23,71 mm × 48,55 mm

  • Paso de punto: 0,194 × 0,194

  • Resolución: 250 × 122

  • Color de pantalla: negro, blanco

  • Nivel de gris: 2

  • Tiempo de actualización parcial: 0,3 s

  • Tiempo de actualización completa: 2s

  • Potencia de actualización: 26,4 mW (típ.)

  • Potencia en espera: 0,017 mW

  • Ángulo de visión: 170°

Recursos de desarrollo

Wiki :www.waveshare.com/wiki/2.13inch_e-Paper_HAT

recomendado

Para comenzar rápidamente con esta pantalla sin procesar, considere las siguientes placas de controlador:

  • SOMBRERO de controlador de papel electrónico (universal)

  • Escudo de papel electrónico (Arduino/NUCLEO)

  • Placa de controlador e-Paper ESP8266 (WiFi)

  • Placa de controlador e-Paper ESP32 (WiFi/Bluetooth)

  • Gorro de papel electrónico NB-IoT/GPRS (NB-IoT/ eMTC/GPRS)

CONTENIDO DEL PAQUETE

Peso:0,003 kg
Nota: Esta es una pantalla sin procesar, es posible que también desee comprar la variante ensamblada para realizar pruebas y comparar fácilmente: SOMBRERO de papel electrónico de 2,13 pulgadas

  1. 1 papel electrónico de 2,13 pulgadas.

1
2.13″

Soporte de actualización parcial, baja potencia, amplio ángulo de visión, efecto similar al papel

Ideal para etiquetas de precios, etiquetas de estantes, instrumentos industriales...

Sombrero de pantalla de tinta electrónica de 250x122, 2,13 pulgadas para Raspberry Pi, interfaz SPI

  • Tamaño2.13"

  • Resolución250×122

  • Ángulo de visión170°

  • Color de la pantallaBlanco y negro

  • Escala de grises2

  • ComunicaciónSPI

  • Panel de visualizaciónPapel electrónico

  • Experienciasimilar al papel

  • Medio ambienteSe requiere luz ambiental

  • Tipo de pantallaPasivamente reflectante

  • RefrescanteSoporte de actualización parcial

  • Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

  • Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar

  • Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano

  • Interfaz SPI, para conectar con placas controladoras como Arduino/STM32, etc.

  • Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V

  • Viene con recursos de desarrollo en línea y manual (diagrama de circuito de placa controladora, ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

Especificaciones

Tensión de OPERACIÓN

3,3 V/5 V

GRIS ESCALA

2

INTERFAZ

SPI de 3 hilos, SPI de 4 hilos

TIEMPO DE REFRESH PARTIAL

0,3 s

DIMENSIONES DE SALIDA

65 × 30,2 mm

TIEMPO COMPLETO DE REFRESH

2s

TAMAÑO DE LA PANTALLA

48,55 × 23,71 mm

POTENCIA DE REFRESH

26,4 mW (típico)

PUNTADA DE PUNTO

0,194 × 0,194 mm

CORRIENTE DE STANDBY

0,01uA (casi ninguno)

RESOLUCIÓN

250 × 122 píxeles

ÁNGULO DE VISUALIZACIÓN

170°

COLOR DE EXIBIÓN

negro, blanco



Ventajas de EINK
Conector GPIO Raspberry Pi estándar de 40 pines

Compatible con placas serie Raspberry Pi, Jetson Nano

Solo como referencia, el Raspberry Pi en la imagen NO está incluido

CONTENIDO DEL PAQUETE


Peso:0,014 kg

  1. 1 gorro de papel electrónico de 2,13 pulgadas.

  2. Paquete de tornillos RPi (2 piezas) x1

  3. PH2.0 20 cm 8 pines x1

2
3

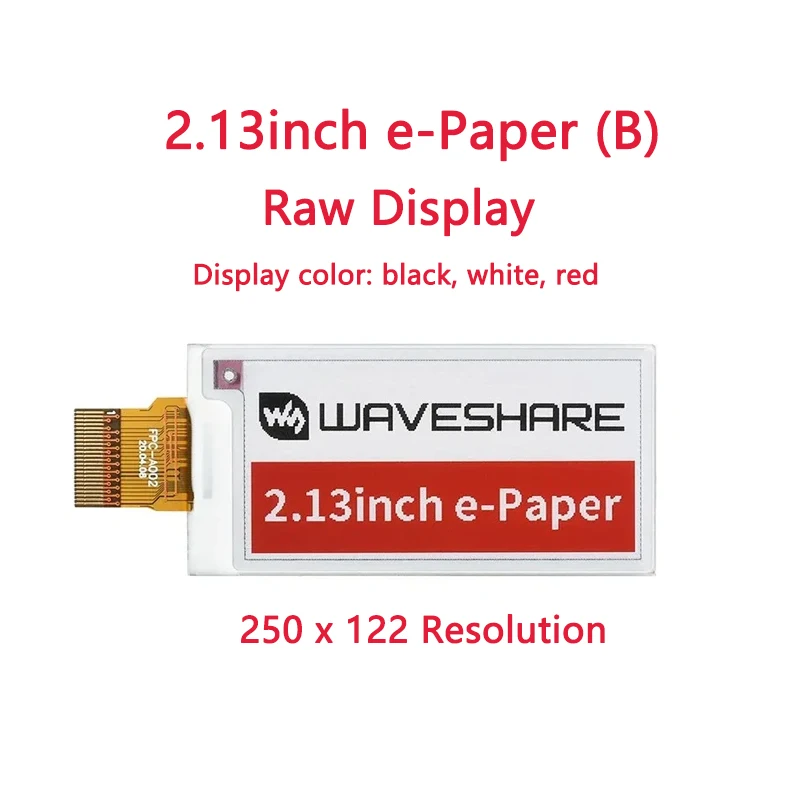

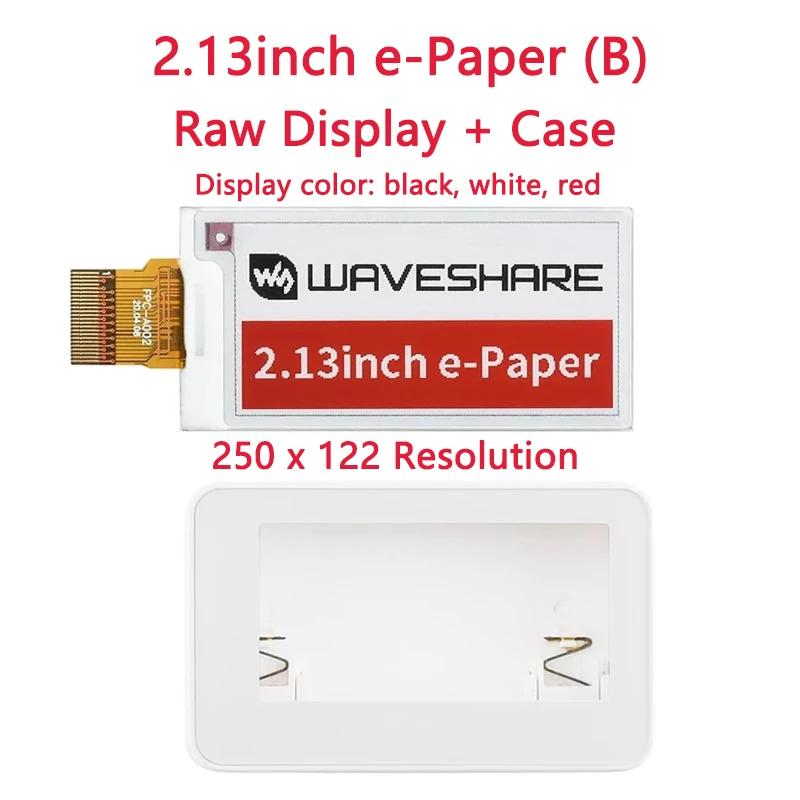

2.13″ Exhibición raw de papel electrónico (B)
Pantalla cruda de tinta electrónica de 250x122, 2,13 pulgadas, interfaz SPI de tres colores, sin PCB

Descripción general

Esta es una pantalla cruda E-Ink, resolución de 2,13 pulgadas, 250x122, con controlador integrado, que se comunica a través de la interfaz SPI, admite pantalla de tres colores roja, negra y blanca.

Debido a las ventajas como consumo de energía ultrabajo, amplio ángulo de visión y visualización clara sin electricidad, es una opción ideal para aplicaciones como etiquetas de estantes, instrumentos industriales, etc.

Características

  • Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

  • Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar

  • Viene con recursos de desarrollo y manual (esquema de placa controladora, ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

Especificaciones

  • Voltaje de funcionamiento: 3,3 V

  • Interfaz: SPI de 3 hilos, SPI de 4 hilos

  • Dimensión del contorno: 29,2 mm × 59,2 mm × 0,98 mm

  • Tamaño de la pantalla: 23,71 mm × 48,55 mm

  • Paso de punto: 0,229 × 0,228

  • Resolución: 250 x 122

  • Color de pantalla: rojo, negro, blanco

  • Nivel de gris: 2

  • Tiempo de actualización completa: 15 s

  • Potencia de actualización: 26,4 mW (típ.)

  • Potencia en espera: 0,017 mW

  • Ángulo de visión: 170°

Recursos de desarrollo

Wiki :www.waveshare.com/wiki/2.13inch_e-Paper_HAT_(B)

recomendado

Para comenzar rápidamente con esta pantalla sin procesar, considere las siguientes placas de controlador:

  • SOMBRERO de controlador de papel electrónico (universal)

  • Escudo de papel electrónico (Arduino/NUCLEO)

  • Placa de controlador e-Paper ESP8266 (WiFi)

  • Placa de controlador e-Paper ESP32 (WiFi/Bluetooth)

    CONTENIDO DEL PAQUETE

    Peso:0,004 kg


    Nota: Esta es una pantalla sin procesar, es posible que también desee comprar la variante ensamblada para realizar pruebas y comparar fácilmente: SOMBRERO de papel electrónico de 2,13 pulgadas (B)

    1. Papel electrónico de 2,13 pulgadas (B) x1

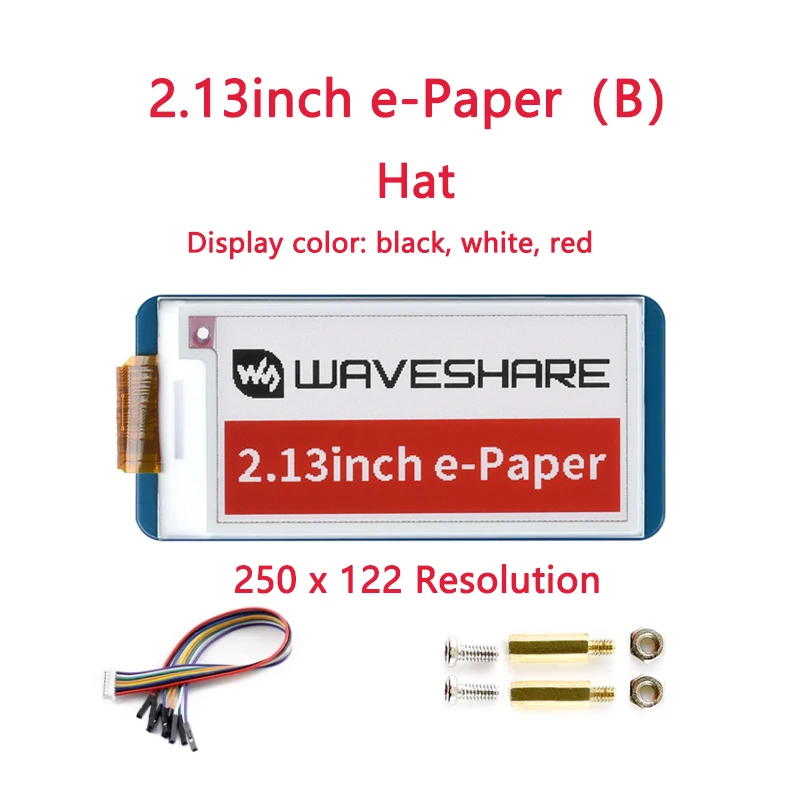

SOMBRERO de papel electrónico de 2,13 ′′ (B)

Baja potencia, amplio ángulo de visión, efecto similar al papel sin electricidad

Ideal para etiquetas de precios, etiquetas de estantes, instrumentos industriales...

  • Tamaño2.13″

  • Resolución250×122

  • Ángulo de visión170°

  • Color de la pantallaRojo/Negro/Blanco

  • Escala de grises2

  • ComunicaciónSPI

  • Panel de visualizaciónPapel electrónico

  • Experienciasimilar al papel

  • Medio ambienteSe requiere luz ambiental

  • Tipo de pantallaPasivamente reflectante

  • Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

  • Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar

  • Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano

  • Interfaz SPI, para conectarse con otras placas controladoras como Arduino/STM32, etc.

  • Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V

  • Viene con recursos de desarrollo en línea y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

Especificaciones

Tensión de OPERACIÓN

3,3 V/5 V

COLOR DE EXIBIÓN

Rojo/Negro/Blanco

INTERFAZ

SPI de 3 hilos, SPI de 4 hilos

GRIS ESCALA

2

DIMENSIONES DE SALIDA

65 × 30,2 mm

TIEMPO COMPLETO DE REFRESH

15s

TAMAÑO DE LA PANTALLA

48,55 × 23,71 mm

POTENCIA DE REFRESH

26,4 mW (típico)

PUNTADA DE PUNTO

0,229 × 0,228 mm

CORRIENTE DE STANDBY

0,01uA (casi ninguno)

RESOLUCIÓN

250 × 122 píxeles

ÁNGULO DE VISUALIZACIÓN

170°

Ventajas de EINK

La pantalla de papel electrónico utiliza tecnología electroforética de microcápsulas para la visualización, el principio es: las partículas cargadas suspendidas en un fluido transparente se moverán hacia los lados de la microcápsula cuando se aplique un campo eléctrico, lo que hace que la microcápsula se vuelva visible al reflejar la luz ambiental, al igual que el papel impreso tradicional.
La pantalla de papel electrónico mostrará claramente imágenes/textos bajo luz de lámpara o luz natural, no requiere retroiluminación y presenta casi 180° ángulo de visión.Generalmente se utiliza como lector electrónico debido a su efecto similar al papel.

Conector GPIO Raspberry Pi estándar de 40 pines

Compatible con placas serie Raspberry Pi, Jetson Nano

Peso:0,01 kg

  1. SOMBRERO de papel electrónico de 2,13 pulgadas (B) x1

  2. Paquete de tornillos RPi (2 piezas) x1

  3. PH2.0 20 cm 8 pines x1

Interfaz de control SPI integrada

Para uso con otras placas controladoras como STM32/Arduino

VCC

3,3 V/5 V

TIÑO

Tierra

DIN

Pin SPI MOSI

CLK

Pin SPI SCK

CS

Selección de chip SPI, baja actividad

CC

Selección de datos/comando (alto para datos, bajo para comando)

RST

Restablecimiento externo, bajo activo

BUSIO

Salida de estado ocupada (alta para ocupados)

Traductor de voltaje integrado

Compatible con MCU de 3,3 V/5 V

Ejemplos de aplicación

Adecuado para etiquetas de precios, etiquetas de activos/equipos, etiquetas de estantes, etiquetas de nombres de conferencias...

Recursos y servicios
WIKI:

* Los recursos para diferentes productos pueden variar; consulte la página wiki para confirmar los recursos realmente proporcionados.

Guía de selección

  1. Por lo general, se necesitan unos 0,3 segundos para una actualización parcial.

  2. Encabezado Pi: encabezado de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi
