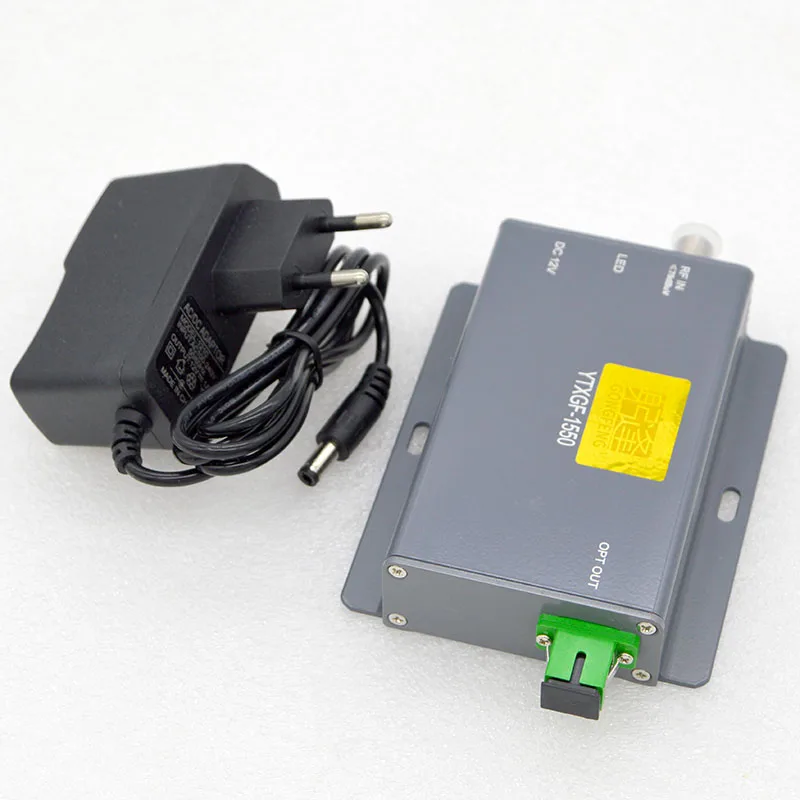

Nuevo Transmisor óptico FTTH CATV 1550nm equipo de fibra óptica interior nivel de salida RF 10MW conector SC/APC al por mayor

Nuevo transmisor óptico FTTH CATV 1550nm equipo de fibra óptica interior nivel de salida RF 10MW SC/APC conector al por mayor

Funciones y tipos de transmisores ópticos.

La función del transmisor óptico digital es convertir la señal cargada de la base digital emitida por el terminal eléctrico en señal óptica e inyectarla eficazmente en la línea de fibra óptica con tecnología de acoplamiento.La conversión eléctrica/óptica se realiza modulando la fuente de luz con la información de transporte de la señal eléctrica digital.

La modulación se divide en modulación directa y modulación externa.Los parámetros característicos de la fuente de luz modulada incluyen potencia, amplitud, frecuencia y fase.

La modulación de intensidad de luz directa (potencia) se usa ampliamente en los prácticos sistemas de comunicación de fibra óptica.

La función del transmisor óptico es convertir la señal de TV AM RF enviada por el extremo frontal en una señal óptica y transmitir la señal óptica a la distancia a través de la fibra óptica.

Según las diferentes frecuencias de funcionamiento, los transmisores ópticos se dividen en dos categorías: A y B:

El transmisor óptico clase a se refiere al transmisor óptico que transmite 59 señales de TV analógicas PAL-D en el rango de frecuencia de 47 ~ 550 MHz y señales de modulación digital en el rango de frecuencia de 550 ~ 750 (862) MHz;

El transmisor óptico Clase B se refiere a un transmisor óptico que transmite 84 señales de TV analógicas PAL-D en el rango de frecuencia de 47 ~ 750 MHz.

Según los diferentes modos de modulación, los transmisores ópticos se dividen en modulación de frecuencia, modulación de amplitud y modulación digital.

En la actualidad, el transmisor óptico AM multicanal más utilizado, que se divide en modulación directa y modulación externa.

1.El transmisor óptico de 1310 nm emite un láser de longitud de onda de 1310 nm, que generalmente adopta tecnología de modulación de intensidad directa, y su componente principal es el módulo láser DFB;Además, hay fuente de alimentación, circuito de polarización láser, circuito de arranque lento del láser, circuito de accionamiento y compensación de distorsión, circuito de control de potencia y control de refrigeración, circuito de protección contra sobrecarga y protección contra sobrecarga, circuito de detección óptica, etc.

En el transmisor óptico de modulación directa, la señal de RF controla directamente el láser después de la amplificación de RF, la atenuación electrónica y la compensación de predistorsión.

2.Aplicación del transmisor óptico de modulación externa de 1550 nm Sistema de transmisión de fibra óptica CATV, ya sea digital o analógica, su importante objetivo de desarrollo es cómo extender la distancia de transmisión de la línea troncal, o dejar que la fibra óptica entre profundamente en el área del usuario en la medida de lo posible. para realizar fibra óptica a la carretera o fibra óptica a la casa.En el diseño específico del sistema óptico, hay dos sistemas para elegir, a saber, el sistema de 1310 nm y el sistema de 1550 nm. El sistema debe seleccionarse generalmente se considera a partir de los aspectos de los indicadores técnicos requeridos por el sistema, el costo del sistema, la confiabilidad del sistema, la flexibilidad de la red, etc.

Modelo: 1010, Transmisor de fibra óptica de modulación directa con AGC

Longitud de onda de trabajo: 1550 ± 5 (nm)

Potencia óptica de salida: 10 (MW)

Tipo de conector óptico: SC/APC

Consumo total de energía: 1 (W)
