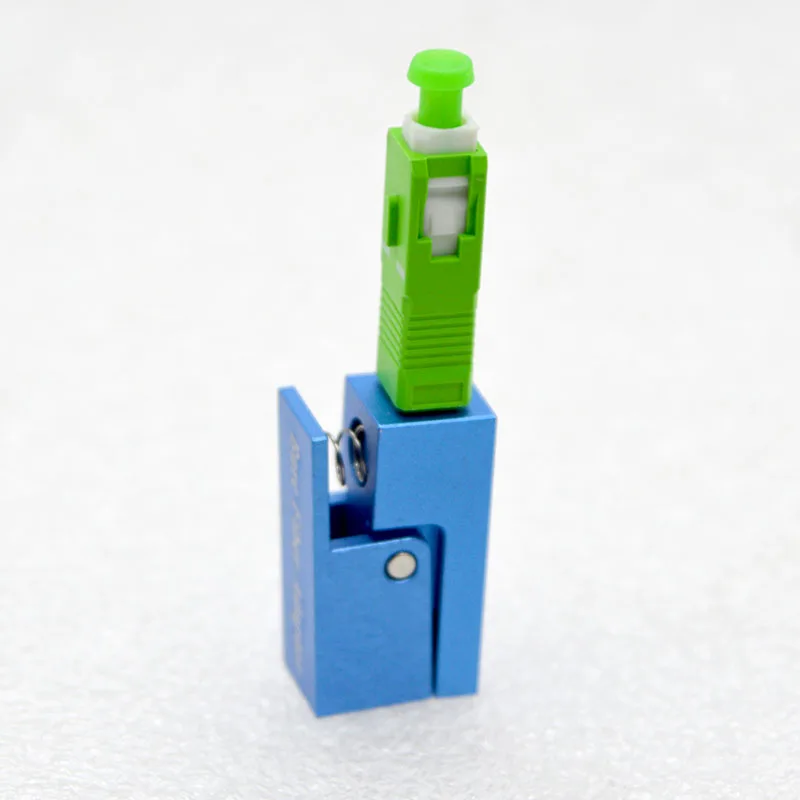

Nuevo FC SC ST adaptador cuadrado desnudo brida conector de fibra óptica acoplador de prueba OTDR aceptado temporal venta especial al por mayor

Nuevo Adaptador desnudo cuadrado FC SC ST, conector de fibra óptica con brida, acoplador de prueba OTDR temporalmente reconocido, venta especial al por mayor

El adaptador de fibra desnuda es una herramienta auxiliar simple para la prueba de fibra óptica y es muy adecuado para la reparación de emergencia de fibra óptica y conexiones temporales.El núcleo de inserción del adaptador de fibra desnuda y el pegamento sin epoxi en el orificio pasante de fibra óptica son fáciles de insertar en la fibra óptica desnuda, extraer y usar repetidamente, y tienen una baja pérdida de inserción.
Característica
La operación es simple e intuitiva, se puede observar a simple vista.
Se puede aplicar fibra óptica monomodo y multimodo
Diseño único, seguridad, confiabilidad y baja pérdida de inserción de fibra óptica.
Sin núcleo dieléctrico ni adhesivo epoxi ni orificio pasante, fácil de insertar, extracción de fibra desnuda y uso repetido.
El núcleo de inserción y el módulo conector se pueden reemplazar, el tamaño de la apertura del núcleo de inserción y el cabezal de conexión se pueden personalizar, se pueden aplicar a una variedad de necesidades cambiantes.
Aplicación:
Efecto sobre fibra desnuda, conexión temporal OTDR, medidor de potencia óptica, fuente de luz y otros instrumentos y equipos de prueba y datos de puertos de fibra óptica.
Conexión temporal de reparación de emergencia de fibra óptica y fibra óptica.
Índice técnico:
Diámetro del núcleo de inserción: 125-127um
Diámetro exterior: LC-1.249 mm FC-2.499 mm
Pérdida de inserción: 0,2 dB
Repetibilidad: 0,2 dB
Tipo de fibra: SM/MM
Tiempos de enchufe 1000 veces
Temperatura de trabajo: -40℃ + 80℃
método de uso
1 capa de revestimiento pelada con fibra mide aproximadamente 15-20 mm y enjuague con un paño con alcohol y limpie el papel;
2 se presiona el interruptor del adaptador de fibra óptica desnuda, la fibra óptica se empuja lentamente hacia el orificio pasante a través del orificio hasta que el núcleo cerámico se extienda a aproximadamente 3-5 mm y el interruptor se relaja;
3.La pluma de fibra por zonas (cuchillo de rubí o filo de acero de tungsteno es vertical de 90 grados para la fibra óptica) delimine suavemente la parte expuesta de la fibra en la parte inferior, la fibra se rompe y la operación está finalizada.

New FC SC ST Square Bare Adapter Flange Optic Fiber Connector Temporary Succeeded OTDR Test Coupler Special Sale wholesale

Bare fiber adapter is a simple auxiliary tool for the testing of optical fiber, and is very suitable for the emergency repair of optical fiber and temporary connection. The insertion core of the bare fiber adapter and the no epoxy glue in the optical fiber through hole are easy to be inserted in the bare optical fiber, pull out and repeatedly use, and have low insertion loss.
Characteristic
Operation is simple and intuitive, can be observed by the naked eye
Single mode and multimode optical fiber can be applied
Unique design, safety, reliability and low insertion loss of optical fiber.
Without any dielectric core and epoxy adhesive and the through hole, easy to insert, bare fiber pull-out and repeated use
Insert core and connector module can be replaced, insert core aperture size and connection head can be customized, can be applied to a variety of changing needs
Application:
Effect on bare fiber, temporary connection OTDR, optical power meter, light source and other optical fiber port data and testing instruments and equipment
Temporary connection of optical fiber and optical fiber emergency repair
Technical index:
Insert core diameter: 125-127um
Outside diameter: LC-1.249mm FC-2.499mm
Insertion loss: 0.2dB
Repeatability: 0.2dB
Fiber type: SM/MM
Plug times 1000 times
Working temperature: -40℃ + 80℃
Usage method
1 fiber stripped coating layer is about 15-20mm, and rinse with alcohol wipe and clean the paper;
2 the naked optical fiber adapter switch is pressed down, the optical fiber is slowly pushed into the through hole through the hole until the ceramic core is extended to about 3-5mm, and the switch is relaxed;
3. Zoned fiber pen (Ruby knife or tungsten steel knife edge is 90 degree vertical for optical fiber) delimit gently exposed part of the fiber at the bottom of, the fiber is broken, the operation is finished.
