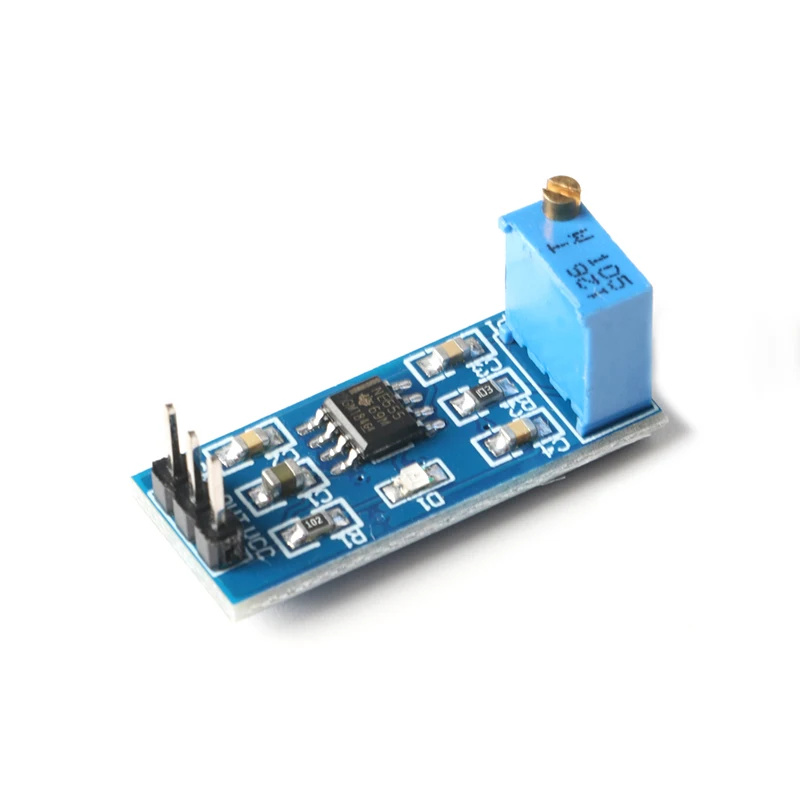

NE555-Módulo ajustable de ciclo de trabajo de frecuencia de pulso, generador de señal de 5V-12V, onda cuadrada

Especificaciones:

1.IC NE555 integrado.

2.Salida de señal de un solo canal, el ciclo de trabajo de salida es de aproximadamente un 50% de onda cuadrada.

3.Resistencia de carga de placa, ajuste la resistencia para controlar la frecuencia de salida.

4.Indicador de alimentación a bordo.

5.Voltaje de funcionamiento: 5V~12V.

• Diagrama esquemático

El paquete incluye:

• 1 módulo generador de impulsos ajustable de frecuencia NE555 de 5V-12V.

•

• NE555-Rojo:
  1, tamaño: 3,1 CM * 2,2 CM
  1, el chip principal: NE555;
  2, voltaje de entrada: 5V-15VDC.Fuente de alimentación de 5 V, la corriente de salida puede ser de 15 mA alrededor; Fuente de alimentación de 12 V, la corriente de salida puede ser de 35 mA alrededor;
  3, la corriente de entrada: 100MA
  4, amplitud de salida: 4,2 V-PP a 11,4 V-PP.(Diferente dependiendo del voltaje de entrada, la amplitud de salida será diferente)
  5, la corriente de salida máxima: 15MA (fuente de alimentación de 5V, V-PP superior al 50%), 35MA (fuente de alimentación de 12V, V-PP superior al 50%)
  El alcance de este módulo:
  1 se utiliza como generador de señal de onda cuadrada que genera una señal de onda cuadrada utilizada para el desarrollo experimental.
  2 para accionar un motor paso a paso para generar una señal de accionamiento de onda cuadrada.
  3 pulsos ajustables generados para su uso por MCU.
  4 generación de pulsos ajustables, circuitos de control asociados.
  Ventajas:
  1, la salida con indicación LED, no hay salida directa (bajo volumen de LED, alta frecuencia de apagado del LED es relativamente baja, el LED parpadea);
  2, el rango de frecuencia seleccionable del nivel de salida, la frecuencia de salida es más continuamente ajustable;
  Archivo LF: 1Hz ~ 50Hz
  Archivo IF: 50 Hz ~ 1 kHz
  Archivo de alta frecuencia: 1KHz ~ 10kHz
  Archivo HF: 10kHz ~ 200kHz
  3, el ciclo de trabajo de salida puede ajustarse, el ciclo de trabajo y la frecuencia no son ajustables por separado, ajustar el ciclo de trabajo cambiará la frecuencia
  4, la frecuencia de salida es ajustable;
  Período T=0,7 (RA +2 RB) C
  RA, RB es ajustable de 0-10K;
  Perfil bajo cuando C=0,001 UF;
  SI se puede apagar C=0,1 UF;
  Archivo de alta frecuencia C=1UF;
  HF se detiene C=100 UF, por lo que la frecuencia de los compradores de formas de onda puede poseer cálculos
