Módulo Waveshare RS485 a ETH

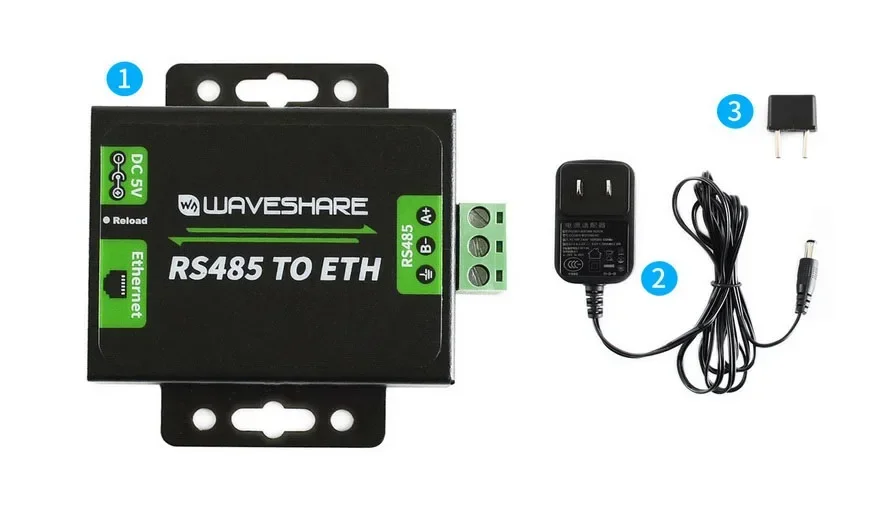

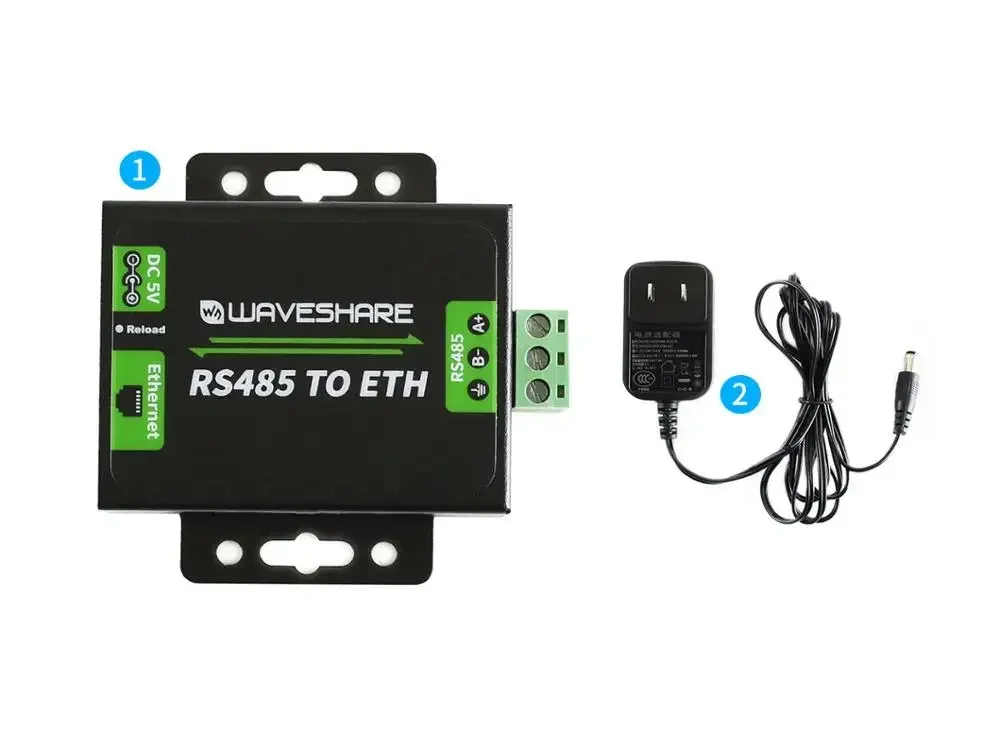

Viene con Enchufe estadounidense adaptador de corriente.Más opciones para el enchufe: EE.UU., UE

Descripción general

El RS485 A ETH El módulo proporciona una manera fácil de comunicar entre RS485 y Ethernet del puerto RJ45, se puede configurar a través de una página web.

Características

• Procesador ARM de 32 bits serie M0, velocidad rápida, alta eficiencia

• Interfaz Ethernet Auto-MDI/MDIX de 10/100 M, independientemente del cable cruzado o directo

• Velocidad de transmisión RS485 configurable (600 bps ~ 230,4 Kbps), admite cinco opciones de verificación de paridad: Ninguna, Impar, Par, Marca, Espacio

• Modos de trabajo disponibles: servidor TCP, cliente TCP, servidor UDP, cliente UDP, cliente HTTPD (compatible con GET y POST)

• Configurable a través de página web, comandos AT, protocolo serie y protocolo de red, proporciona un protocolo de configuración que se puede integrar a su propio software

• Admite paquetes de latidos personalizados, asegúrese de que la conexión sea verdosa y para recuperar activamente los datos del sensor.

• Admite paquetes de registro personalizados, pasando automáticamente el paquete registrado como identificador después de establecer la conexión, para que se puedan distinguir diferentes dispositivos

• Admite página web personalizada, permite al usuario personalizar la página de configuración del módulo

• Admite protocolo similar a RFC2217, puede comunicarse con dispositivos cuya configuración en serie (baudrate, bit de datos, etc.)puede cambiar

• Mecanismo KeepAlive, detecta conexión rota, reconexión automática

• Admite reinicio de tiempo de espera (reinicio sin datos), garantiza una conexión estable a largo plazo y un tiempo de reinicio configurable

• Admite resolución de nombres de dominio DNS, servidor DNS configurable

• Admite DHCP, IP de obtención automática o IP estática

• El firmware se puede actualizar a través de la red.

• Restaurar a la configuración de fábrica mediante software y/o hardware

• Viene con dirección MAC predeterminada, que es personalizable

• Software proporcionado: software de configuración de módulos, herramienta de prueba TCP/UDP, software de puerto serie virtual VCOM

• Código de ejemplo: computadora host (enchufe), VB, C++, Delphi, Android, iOS, etc.

Especificaciones

• Ethernet:

  • Conector: RJ45 de 4 pines

  • Velocidad de comunicación: 10/100Mbps

  • Protección de interfaz: aislamiento electromagnético de 1,5 KV

  • Protocolos: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, Cliente HTTPD

  • Caché TX: 6Kbyte

  • Cachemira RX: 4Kbyte

• RS485:

  • Conector: terminal de tornillo (A+, B-, GND)

  • Bits de datos: 5 bits, 6 bits, 7 bits, 8 bits

  • Bit de parada: 1, 2

  • Bit de paridad: Ninguno, Impar, Par, Marca, Espacio

  • Velocidad de baudios: 600bps~230,4Kbps

  • Cachemira RX: 800 bytes

  • Control de flujo de hardware: ninguno

  • Protección de interfaz:

    • Protección ESD de 2KV

    • Registros de elevación/abajo RS485: 2,2 KΩ

• Potencia:

  • Fuente de alimentación: 5,0 ~ 7,0 V (se recomienda 5 V)

  • Corriente de funcionamiento: 150 mA (@5 V)

  • Consumo de energía: 1W

  • Protección de interfaz: a prueba de marcha atrás, protección ESD, antisobretensiones

• Medio ambiente:

  • Temperatura de funcionamiento: -25~75°C

  • Temperatura de almacenamiento: -40~105°C

Dimensiones

Recursos de desarrollo

Wiki : www.waveshare.com/wiki/RS485_TO_ETH

Guía de selección

COMPARISÓN

UART A ETH

RS485 A ETH

RS232/485 A ETH

Procesador

Cortex-M0

Cortex-M0

Cortex-M4 (hasta 120MHz frecuencia)

Ethernet

RJ45 (autocnegociación de 10/100 Mbps)

Protocolo: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, Cliente HTTPD

Carcasa: TX 6Kbyte, RX 4Kbyte

Carcasa: TX 16Kbyte, RX 16Kbyte

Serie

UART

RS485

RS232+RS485 (permite trabajar al mismo tiempo)

Velocidad de transmisión: 600bps~460,8 Kbps

Velocidad de baudios: 600bps~230,4Kbps

Flujo de hardware: NO compatible

Flujo de hardware: compatible

Bits de datos: 5, 6, 7, 8

Bit de parada: 1, 2

Bit de paridad: Ninguno, Par, Impar, Espacio, Marca

Carcasa: RX 800 bytes

Carcasa: TX 2Kbyte, RX 2Kbyte

Condición de enmarcado: intervalo de tiempo de 4 bytes o 400 bytes de longitud

Condición de enmarcado: intervalo de tiempo de 4 bytes o longitud personalizable de 0 ~ 1460 bytes

Características

paquetes de latidos personalizados, paquetes de registro personalizados, página web personalizada, protocolo similar al RFC2217, KeepAlive, reinicio automático con tiempo de espera, conexión corta, actualización de firmware a través de la red

Modbus no es compatible

Puerta de enlace Modbus, Websocket (página web a serie)

Modos de trabajo

Servidor TCP, Cliente TCP, Servidor UDP, Cliente UDP, Cliente HTTPD

Conteo del cliente

en modo Servidor TCP, personalizable 1~16 Clientes

en modo Servidor TCP, admite Socket de 2 canales, 8 clientes por canal

Configuración

Página web incorporada, software de configuración de computadora host, comandos serie

Protección de interfaz

Energía: a prueba de marcha atrás, protección ESD, antisobretensiones

Ethernet: aislamiento electromagnético de 1,5 KV

RS485: protección ESD de 2 KV, registros desplegables arriba/abajo de 2,2 KΩ

protección contra rayos y sobrecorriente

Fuente de alimentación

3,3 V/5 V

5 ~ 7V

5 ~ 36 V

corriente de funcionamiento

150 mA a 5 V

110 mA a 5 V

86,5 mA a 5 V

Temperatura

Temperatura de funcionamiento: -25~75℃

Temperatura de funcionamiento: -40~85℃

Temperatura de almacenamiento: -40~105℃

Dimensiones

50,5 mm × 22,6 mm × 15 mm

70 mm × 63,6 mm × 25 mm

82,8 mm × 85,7 mm × 25 mm

1. RS485 A ETH x1

2. Adaptador de corriente de 5 V x1
