Módulo de transmisión de datos inalámbrico CC2500, módulo de Control remoto inalámbrico con Chip PA + LNA incorporado, módulo transceptor inalámbrico 2,4G

Módulo de transmisión de datos inalámbrico CC2500, Chip PA + LNA integrado, módulo de Control remoto inalámbrico, módulo transceptor inalámbrico de 2,4G

Características

Interfaz SPI

Rendimiento de alto costo

Banda de 2,4 GHz

El chip PA/LNA de alta potencia incorporado, directo de hasta 23 dBm, resuelve directamente el problema de la distancia de comunicación de 2,4G cercana.

Paquete DIE (matriz desnuda)

Comunicación de alcance ultralargo

Compatible con RSSI digital

Soporte de codificación Manchester

Antiinterferencias

Banda global ISM de 2,4 GHz sin licencia, admite rango de banda ajustable: 2.400-2.483 GHz

Admite potencia de configuración de software, soporte máximo de 23 dBm.

Admite velocidad de regulación de software, soporte máximo de 500 kbps.

Admite FSK, GFSK, MSK, ASK y OOK.

Más flexible en uso, señal más estable, comunicación sin callejones sin salida.

Parámetros.

Chip: CC2500

Banda de frecuencia operativa: 2,4 GHz

Potencia máxima de salida: 20dBm

Sensibilidad de recepción: -112dBm@2,4kbps

Corriente de transmisión: 300mA

Corriente de recepción: 25mA

Tamaño del módulo: 31,6*16,5 mm

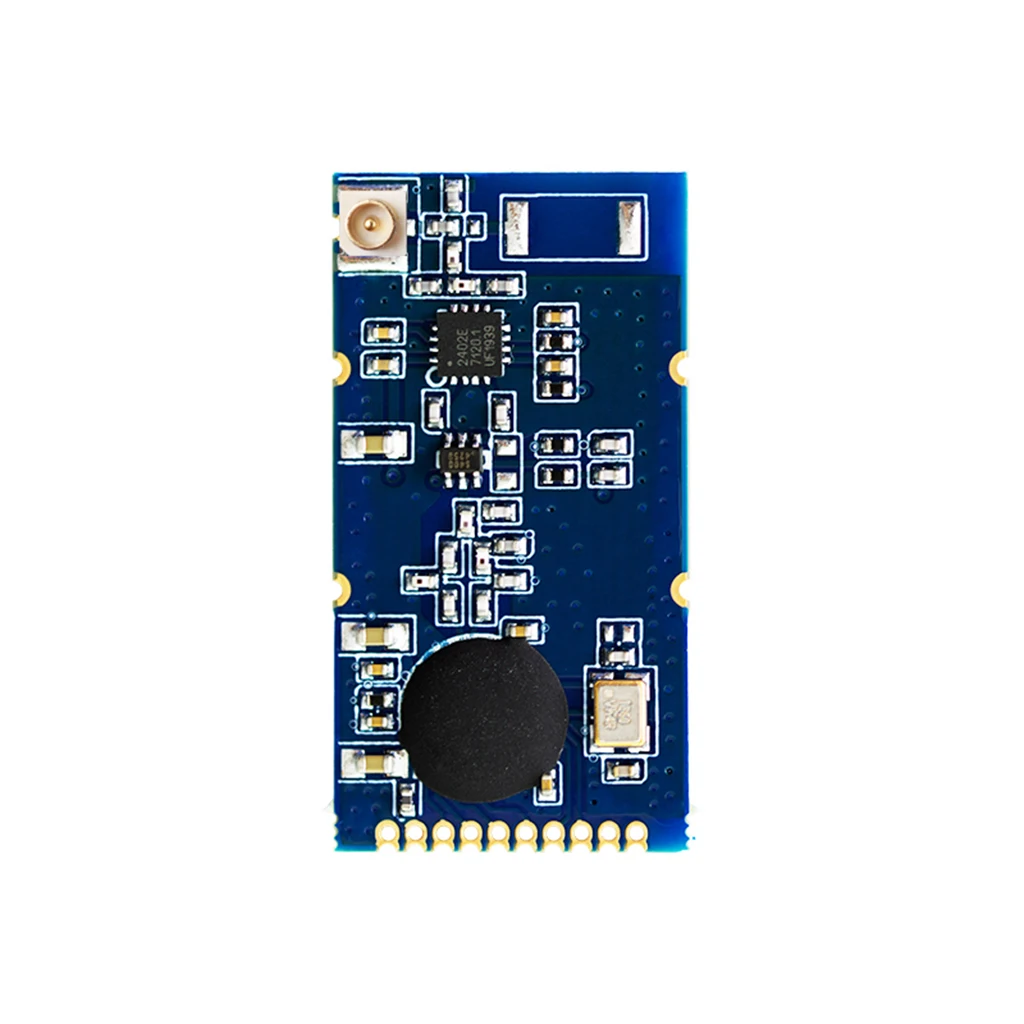

Interfaz de antena: No scomer/ con interfaz scomer para Antena(opcional)

Distancia: 800m

Contenido del paquete:

1 * Módulo (No incluye antena)

Preguntas y respuestas.

P: ¿Cuál es el módulo de hardware SPI?

R: El módulo inalámbrico SPI es un módulo inalámbrico de hardware puro, su interfaz utiliza el modo universal SPI necesita una conexión externa de MCU.programando la MCU para configurar los parámetros del registro del chip del módulo para completar la comunicación de datos.

2.1 Diagrama de parámetros eléctricos básicos del módulo

Parámetro Rendimiento Observaciones Voltaje de funcionamiento CC 2,4 - 3,6 V
Frecuencia de operación 2400 - 2483,5MHz
método de modulación FSK/GFSK/ASK/OOK/MSK
Potencia máxima de salida +23dBm (200mW)
Recibir sensibilidad -112dBm (2,4 Kbps)
Corriente de transmisión 300 mA
Recibir corriente 20 mA
Corriente de espera 5uA
Velocidad de transmisión 1,2 - 500 Kbps
Interfaz de datos Interfaz SPI
Distancia de comunicación 1,5 Km (+23 dBm, línea de 2,4 Kbps - de distancia de visión)
Impedancia de antena 50 ohmios
Temperatura de almacenamiento -50 - 150°C
Temperatura de funcionamiento -20 - 70°C
Dimensiones 31,6 mm * 16,5 mm

Descripción de la función de 3,3 pines

Número de serie Nombre de la interfaz Función 1 TIÑO Tierra 2 3,3 V Entrada CC 1,8 - 3,6 V 3 SI Entrada de datos 4 ARRANQUE Entrada de reloj 5 TENO Entrada de reloj 6 GABAJO2 Salida de datos, configurada por registro 7 GDO0 Salida de datos, configurada por registro 8 CSN Selección de módulos 9 PA_EN TX: PA_LN=1 y LNA_EN=0 10 LNA_EN RX: PA_LN=0 y LNA_EN=1
Notas

• La MCU puede implementar la interfaz SPI utilizando puertos de E/S generales.Si el SPI está en nivel de 5 V, puede consultar el documento TI AN0221 para su procesamiento.GDO0 y GDO2 deben conectarse según la aplicación.Sólo uno de ellos se puede seleccionar como señal para controlar la MCU para recibir/transmitir mediante solicitud de interrupción.También se pueden dejar desconectados y el estado del módulo se puede leer a través de la interfaz SPI para recibir/transmitir.
• Para una antena externa, se puede conectar a la carcasa del producto mediante un cable coaxial RF.Cuando utilice una antena PCB, intente mantener la parte de la antena suspendida sobre el tablero de control principal.No debe haber transformadores, cristales u otros componentes metálicos grandes alrededor de la parte de la antena de la PCB para evitar afectar la distancia.
• Al realizar el envío, se debe especificar si se utiliza una antena externa o una antena interna. Diferentes interfaces de antena requieren ajustar la impedancia del circuito parcial. Durante la producción no se permite la soldadura por reflujo; Sólo se permite la soldadura manual.
