Módulo de Sensor infrarrojo IR AMG8833 8*8 cámara termográfica matriz de imágenes Sensor de temperatura Sensor de cámara MLX90614 GY-906 GY-614V3

0

Descripción

Parámetros del producto1.Precisión: + - 2,5°C (4,5°F).2.Velocidad máxima de fotogramas: 10 Hz,3.Fuente de alimentación: 3~5V4.Rango de medición de temperatura: 0°C a 80°C (32°F a 176°F)

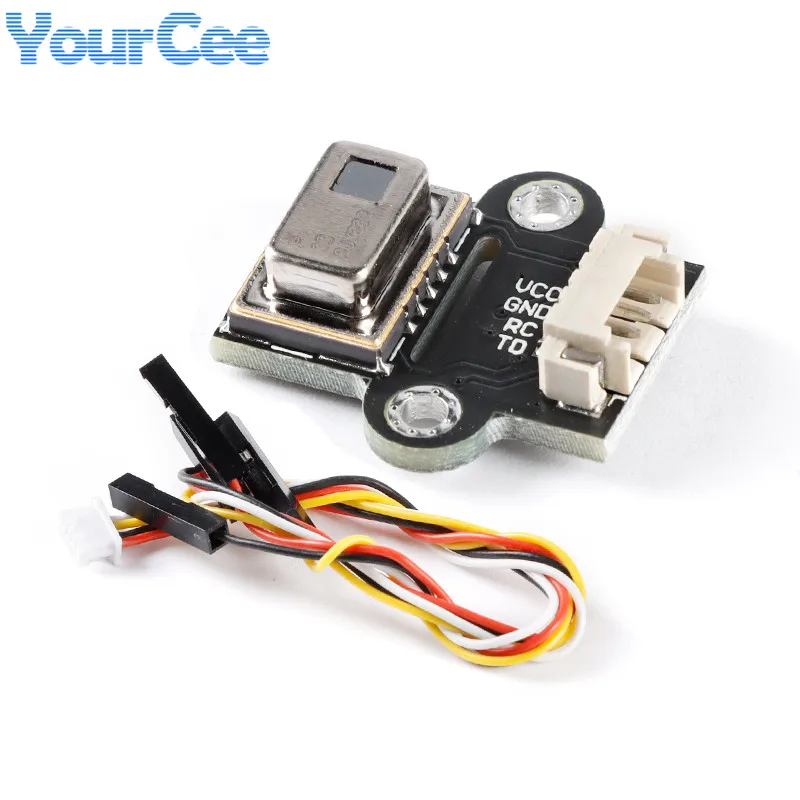

Descripción del producto1.El sensor de cámara infrarroja AMG8833 es un conjunto de sensores térmicos infrarrojos de 8x8.Cuando se conecta a su microcontrolador (o Raspberry Pi), devolverá un conjunto de 64 lecturas de temperatura infrarrojas individuales a través de I2C.Es como esas elegantes cámaras térmicas, pero son compactas, simples y fáciles de integrar.El AMG8833 ofrece un rendimiento superior al AMG8831 anterior.El sensor solo admite I2C y tiene un pin de interrupción configurable que se puede activar cuando un solo píxel está por encima o por debajo del umbral establecido.2.Puede detectar humanos desde una distancia de hasta 7 metros (23) pies.Es perfecto para crear su propio detector humano o minicámara.Utilizamos este código innovador en Arduino o compatible (el sensor se comunica a través de I2C) o en Raspberry Pi de Python.En el Pi, gracias a la ayuda de procesamiento de imágenes de la biblioteca de pitones SciPy, ¡podemos insertar una cuadrícula 8x8 y obtener muy buenos resultados!

El sensor de matriz de puntos de medición de temperatura por infrarrojos del puerto serie GY-MCU8833 AMG8833 contiene una microcomputadora de un solo chip, el puerto serie genera directamente 64 datos de temperatura, USB a ttl se conecta directamente a la computadora para ver los datos.Proporcione software de computadora superior, muestre directamente gráficos de imágenes de temperatura y arduino, código de lectura i2c de puerto serie de un solo chip stm32, 51.I2C puede cambiar la dirección del dispositivo y se conectan varios sensores al bus.Proporcione arduino, stm32, 51 puertos serie de microcontrolador i2c para leer el código.I2C puede cambiar la dirección del dispositivo y se conectan varios sensores al bus.La cantidad de celosías del módulo es pequeña, la resolución es baja y el efecto de imagen solo puede ver el contorno.

Aplicación

Medición de temperatura sin contacto

Ahorro de energía de oficina (control de aire acondicionado/iluminación)

Señalización digital

Puerta/elevador automático

Detección continua estática/dinámica de si hay personas

Parámetros del producto

Voltaje de funcionamiento: 3-5V

Corriente de trabajo: 10mA

Temperatura ambiente: 0-80 grados

Rango de medición de temperatura objetivo: 0-80 grados

Precisión de medición de temperatura ±2,5 grados

Resolución de medición de temperatura 0,25 grados

Ángulo del campo de visión 60 x 60

Diagrama esquemático de medición del sensor:

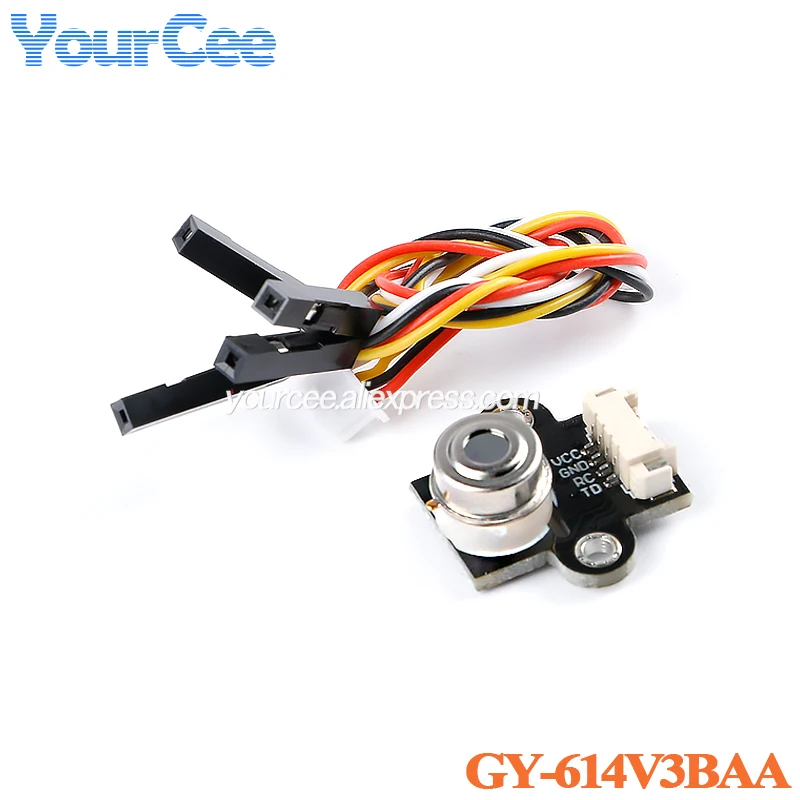

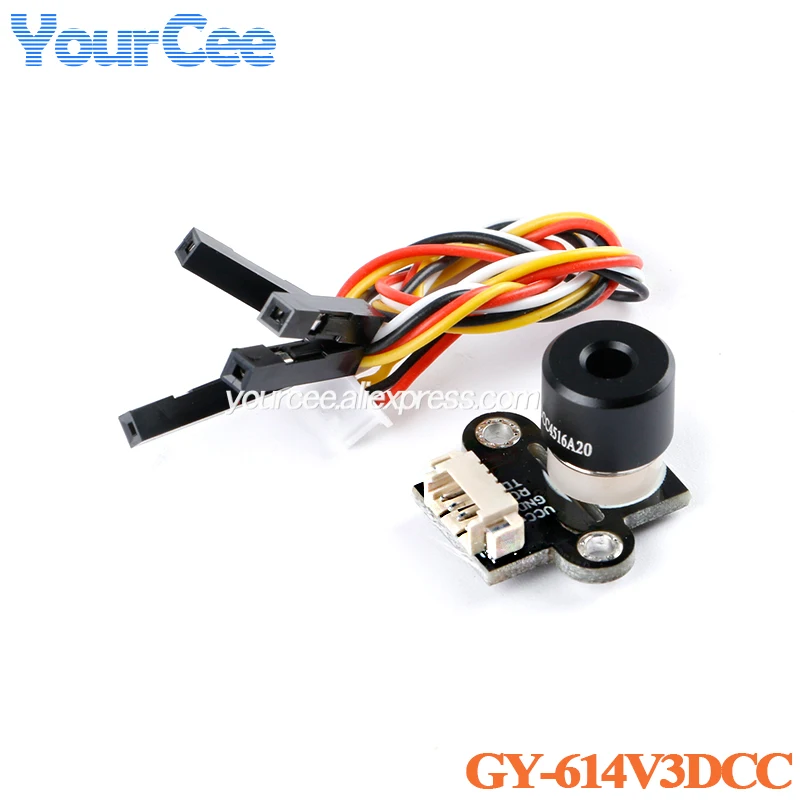

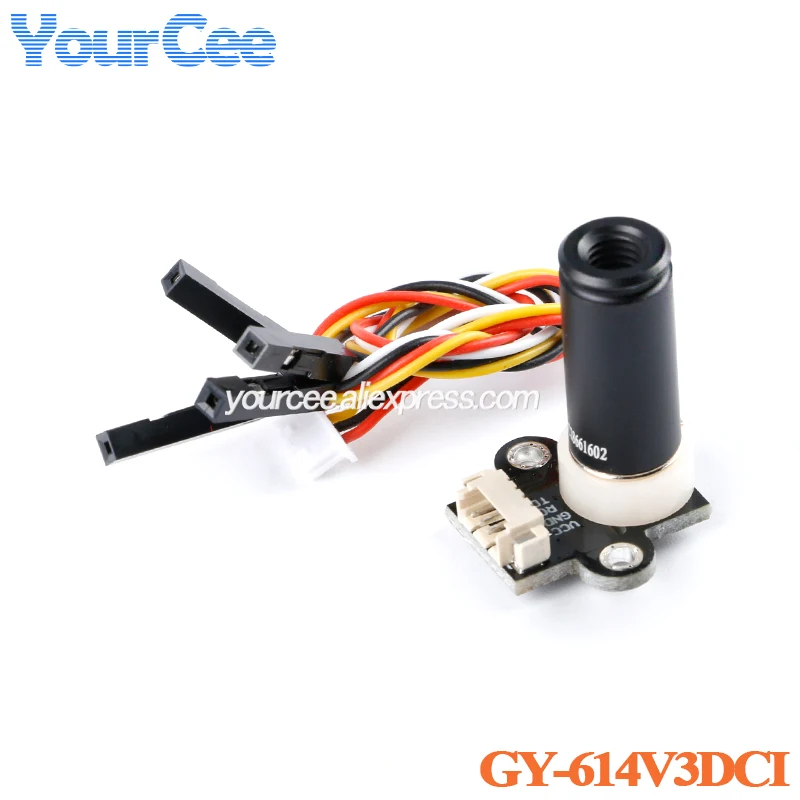

614BAA, 614DCC, 614DCI, 615DAGClasificación de color: 614BAA, 614DCC, 614DCI, 615DAG (GY-614V3BAA, GY-614V3DCC, GY-614V3DCI, GY-615V3DAG)Nueva versión del módulo de sensor de temperatura infrarrojo, puerto serie, salida de interfaz I2CMódulo sensor de temperatura GY-614V3Módulo sensor de temperatura GY-615V3MCU I2C, puerto serie: para arduino, stm32, 51USB a TTL se puede conectar directamenteTemperatura de salida directa para convertir la temperatura corporal (solo como referencia)Voltaje de alimentación: 3-5VCorriente de alimentación: 7mACableado:Rojo--VCCNegro--GNDAmarillo--RC (puerto serie UART TTL-RX/IC2--SCL)Blanco--TD (puerto serie UART TTL-TX/IC2--SCL)El módulo utiliza por defecto el modo UART del puerto serie y emite datos automáticamente.Cuando el punto de soldadura ps en la PCB está soldado, está en modo I2C.

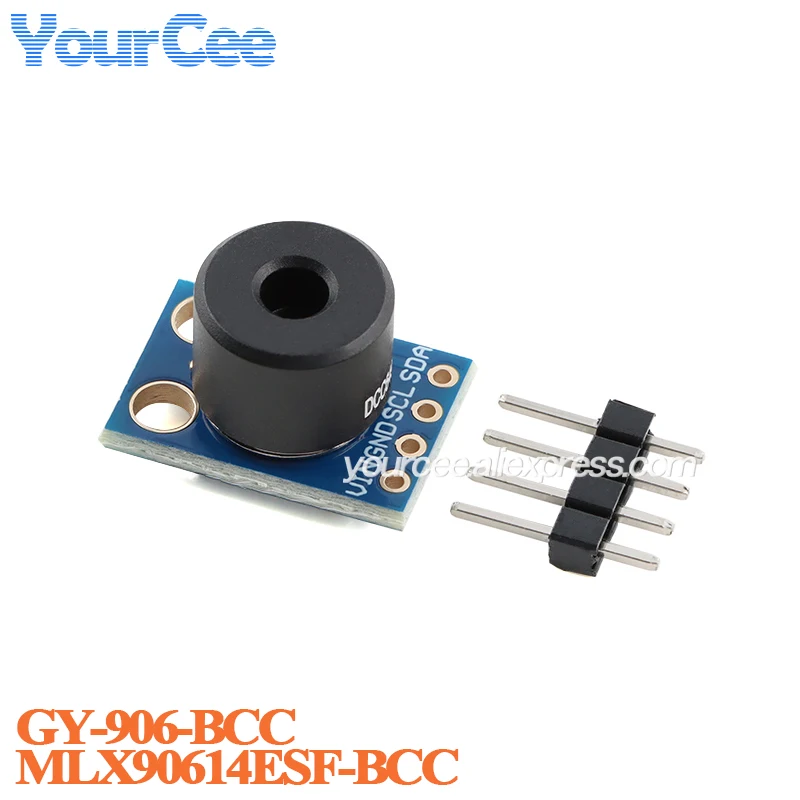

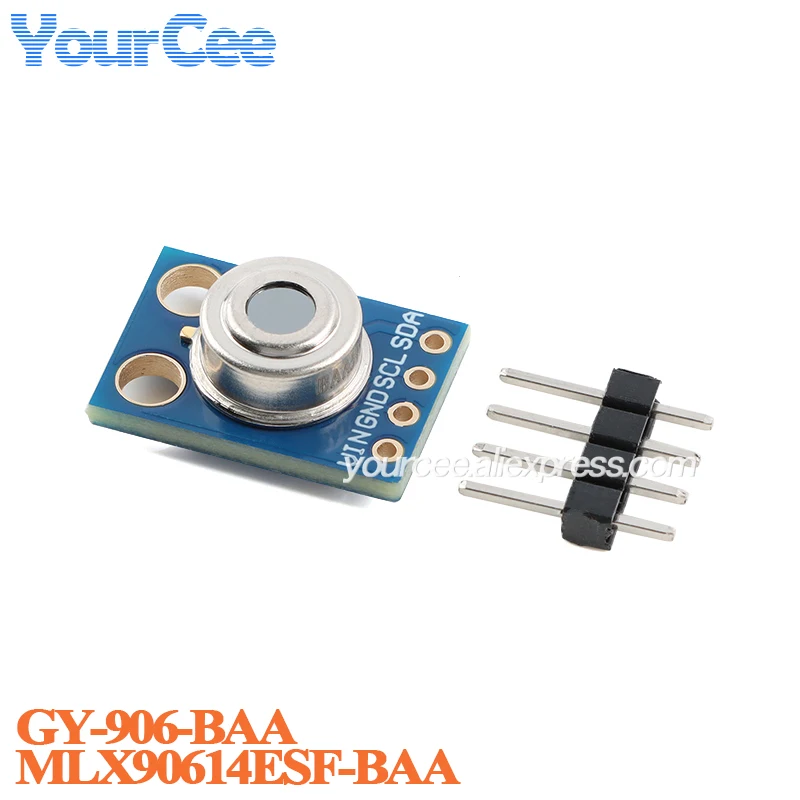

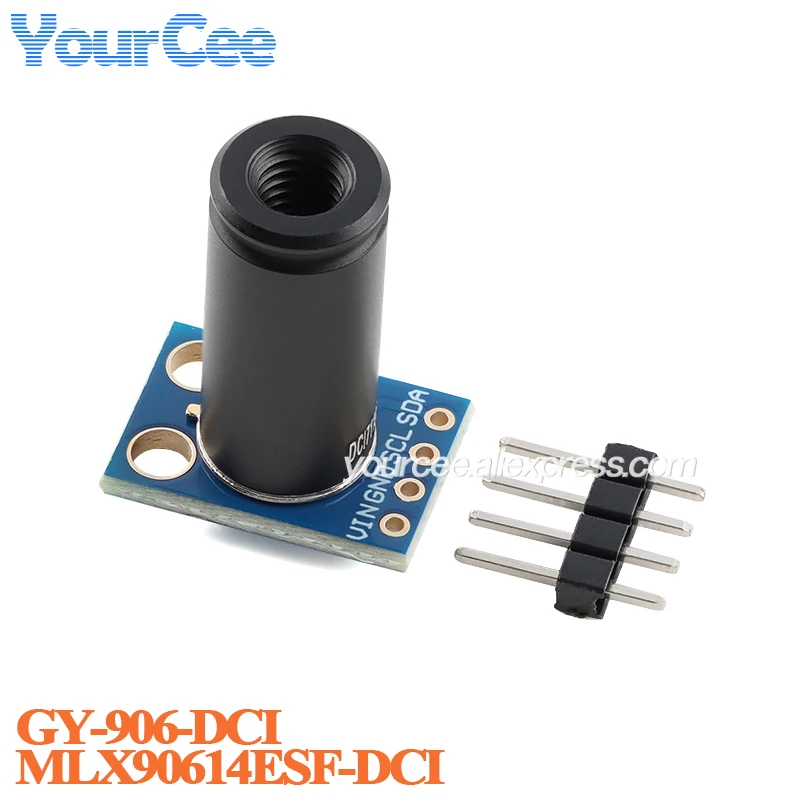

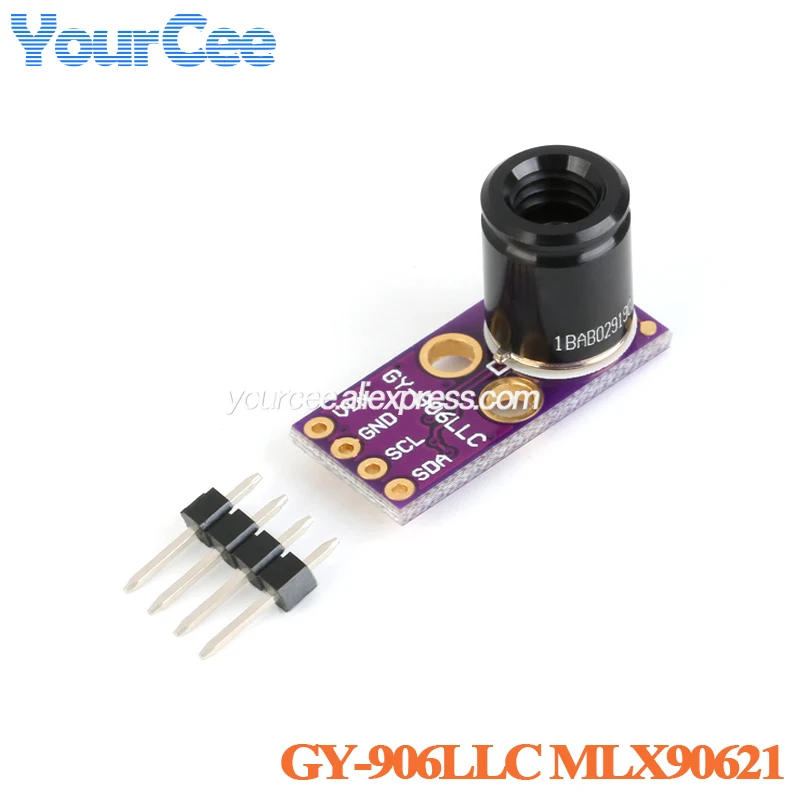

GY-906Parámetros del producto:Dimensiones: 16,8 mm (largo) * 11,46 mm (ancho) * 6,2 mm (alto), el diámetro de la sonda es de 8,2 mmTipo de interfaz digital: IIC (modo esclavo) o PWMRango de medición de temperatura: -70℃～382.2℃Error de medición de temperatura: ±0,5℃ (a temperatura ambiente) resolución 0,02℃Voltaje de funcionamiento: 3,3 V ~ 5 VTemperatura ambiente operativo -40~125℃Con orificios para tornillos de fijación M3 para una fácil instalación y fijación.Instrucciones de uso:Después del reinicio del encendido, MLX90614 es el modo de salida predeterminado de fábrica SMBus y PWM no está habilitado.El pin SCL debe mantenerse alto al encender para utilizar PWM.Si PWM ha habilitado, debe cambiar a SMBus y reconfigurar el pin PWM/SDA antes de iniciar la comunicación SMBus.Es necesario mantener el pin SCL por más del tiempo de solicitud (tREQ) 1, 44 ms para mantenerlo bajo.En este caso, se ignoran los datos de la línea SDA.Una vez que el PWM no está habilitado, solo se puede habilitar cortando la fuente de alimentación o salendo del modo de suspensión.Si PWM no está habilitado a través de EEPROM, el pin PWM/SDA se utilizará directamente para la comunicación SMBus después de POR.En este caso, no es necesario enviar el estado de la solicitud.La forma de ingresar al modo SMBus desde PWM o relé térmico es la mismaConexión MLX90614-SMBus

Después de configurar la EEPROM como PWM y después del reinicio del encendido, el modo PWM se está funcionando libremente.PWM se puede configurar como NMOS de drenaje abierto o salida push-pull.En el modo de drenaje abierto se requiere una resistencia pull-up.

El MLX90614 se puede configurar como modo de funcionamiento de relé térmico en EEPROM.El pin PWM/SDA se puede configurar como NMOS push-pull o de drenaje abierto, que puede activar un dispositivo interno, como relé, zumbador, transmisor RF o LED.Esta característica no requiere ninguna MCU para realizar un termostato simple y no hay costo para el desarrollo de firmware.Combinada con MCU, esta función se puede utilizar como alarma del sistema para activar la MCU.Tanto la temperatura del objeto como la temperatura del chip del sensor se pueden leer a través de esta configuración.

Esquema

Precauciones:Es necesario prestar atención a la precisión mencionada anteriormente en el diseño de aplicaciones que se puede garantizar y lograr cuando el sensor está bajo equilibrio térmico y condiciones isotérmicas.(No hay diferencia de temperatura en el paquete del sensor) La diferencia de temperatura dentro del paquete afectará la precisión de la medición del termómetro.Los siguientes factores causarán la diferencia de temperatura: la trmiónica en la parte posterior del sensor, el calentador/enfriador en la parte posterior o al lado del sensor, o cuando un objeto frío/caliente se acercará al sensor, no solo se calentará el elemento sensor., pero también el paquete del termómetro.Es necesario evitar el uso de operaciones que provocan gradientes térmicos o aislar el sensor del medio ambiente tanto como sea posible.

Modelo de chip: MLX90614-DCI
Voltaje de funcionamiento: 3 ~ 5v (regulador interno de bajo voltaje)
Comunicación: protocolo de comunicación IIC estándar
Distancia de medición: 1m
Tamaño del producto: 11,5 * 16,5 mm

Con la garantía de:
