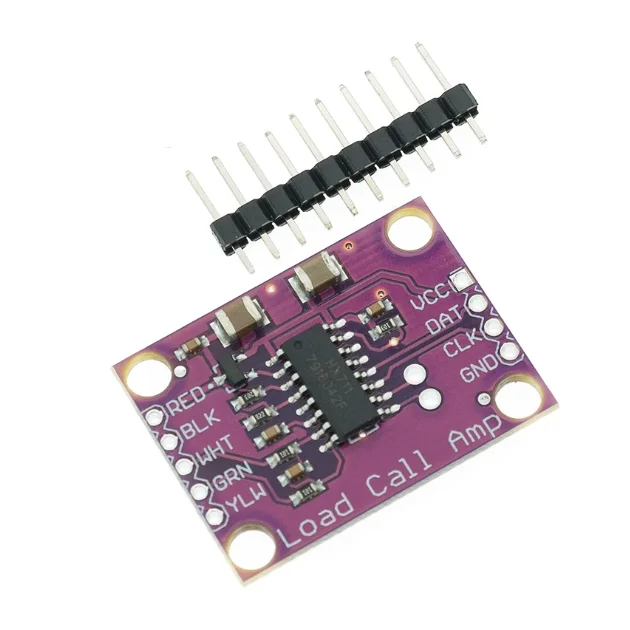

Módulo de placa de desarrollo de convertidor A/D de 24 bits con Sensor de pesaje electrónico de alta precisión HX711

El 711 es un chip convertidor A/D de 24 bits diseñado para básculas electrónicas de alta precisión.En comparación con otros chips del mismo tipo, este chip integra los circuitos periféricos requeridos por otros chips del mismo tipo, incluido un regulador de voltaje, un oscilador de reloj en chip, etc.Tiene las ventajas de una alta integración, una velocidad de respuesta rápida y una fuerte antiinterferencia.Reduce el costo general de la báscula electrónica y mejora el rendimiento y la fiabilidad de la máquina.La interfaz y programación entre el chip y el chip MCU back-end son muy simples, todas las señales de control son impulsadas por el pin, sin programar los registros dentro del chip.El interruptor selector de entrada se puede utilizar para seleccionar el canal A o el canal B, que están conectados a sus amplificadores internos programables de bajo ruido.El canal A tiene una ganancia programable de 128 o 64, correspondiente a amplitudes de señal de entrada diferencial de escala completa de ±20 mV o ±40 mV, respectivamente, mientras que el canal B tiene una ganancia fija de 32 para la detección de parámetros del sistema.Se proporciona una fuente de alimentación regulada en el chip para alimentar directamente sensores externos y el convertidor A/D en el chip, eliminando la necesidad de una fuente de alimentación analógica separada en la placa del sistema.El oscilador de reloj en chip no requiere ningún dispositivo externo.La función de reinicio automático de encendido simplifica el proceso de inicialización.

Dos entradas diferenciales seleccionables

- Amplificador programable de bajo ruido en chip con ganancias seleccionables de 64 y 128

- El circuito regulador de voltaje en chip proporciona energía directamente a sensores externos y convertidores A/D en chip.

- El oscilador de reloj en chip elimina la necesidad de componentes externos y se puede utilizar un cristal o un reloj externo si es necesario.

- Circuito de reinicio de encendido automático

- Control digital sencillo y comunicación en serie: todos los controles son pin-in, sin registros en chip para programar.

- Velocidades de datos de salida seleccionables de 10 Hz o 80 Hz.

- Supresión de interferencias de la fuente de alimentación sincronizada de 50 Hz y 60 Hz.

- Consumo de energía (incluido el regulador): Corriente de funcionamiento típica: 1,7 mA, Corriente de corte de energía: 1 μA

- Rango de voltaje de funcionamiento: 2,6 ~ 5,5 V

- Rango de temperatura de funcionamiento: -20 ~ +85°C

- Paquete SOP-16 de 16 pines

-Tamaño: 30,3 mm * 22,6 mm
