Descripción general
Este es un módulo de pantalla E-Ink, de 1,02 pulgadas, resolución de 128 × 80, con controlador integrado, que se comunica a través de la interfaz SPI, admite actualización parcial.
Debido a las ventajas como consumo de energía ultrabajo, amplio ángulo de visión y visualización clara sin electricidad, es una opción ideal para aplicaciones como etiquetas de estantes, instrumentos industriales, etc.
Características
Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga
Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar
Interfaz de control SPI, para trabajar con placas host como Raspberry Pi/Jetson Nano/Arduino/Nucleo
Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V
Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)
Especificaciones
Voltaje de funcionamiento: 3,3 V/5 V
Interfaz: SPI de 3 hilos, SPI de 4 hilos
Dimensión del contorno: 42 mm × 27 mm
Tamaño de la pantalla: 21,76 mm × 14 mm
Paso de punto: 0,175 × 0,17
Resolución: 128 × 80
Color de pantalla: negro, blanco
Escala de grises: 2
Tiempo de actualización completa: 2s
Potencia de actualización: 26,4 mW (típ.)
Potencia en espera: 0,017 mW
Ángulo de visión: 170°
Interfaz
SYMBOL
DESCRIPCIÓN
VCC
Entrada de alimentación de 3,3 V/5 V
TIÑO
Tierra
DIN
Pin SPI MOSI
CLK
Pin SPI SCK
CS
Selección de chip SPI, baja actividad
CC
Selección de datos/comando (alto para datos, bajo para comando)
RST
Restablecimiento externo, bajo activo
BUSIO
Salida de estado ocupado, baja actividad
Dimensiones
Papel electrónico de 1,02 pulgadas (sin PCB)

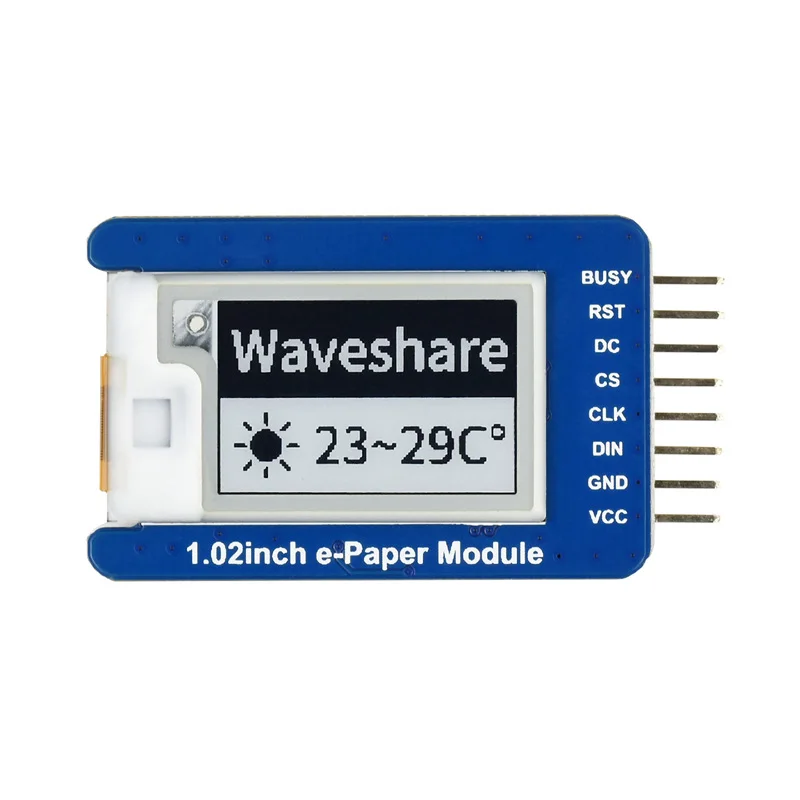

Módulo de papel electrónico de 1,02 pulgadas (con PCB)
Módulo de papel electrónico de 1,02 pulgadas x1
Cable de calamar de 8 pines x2
