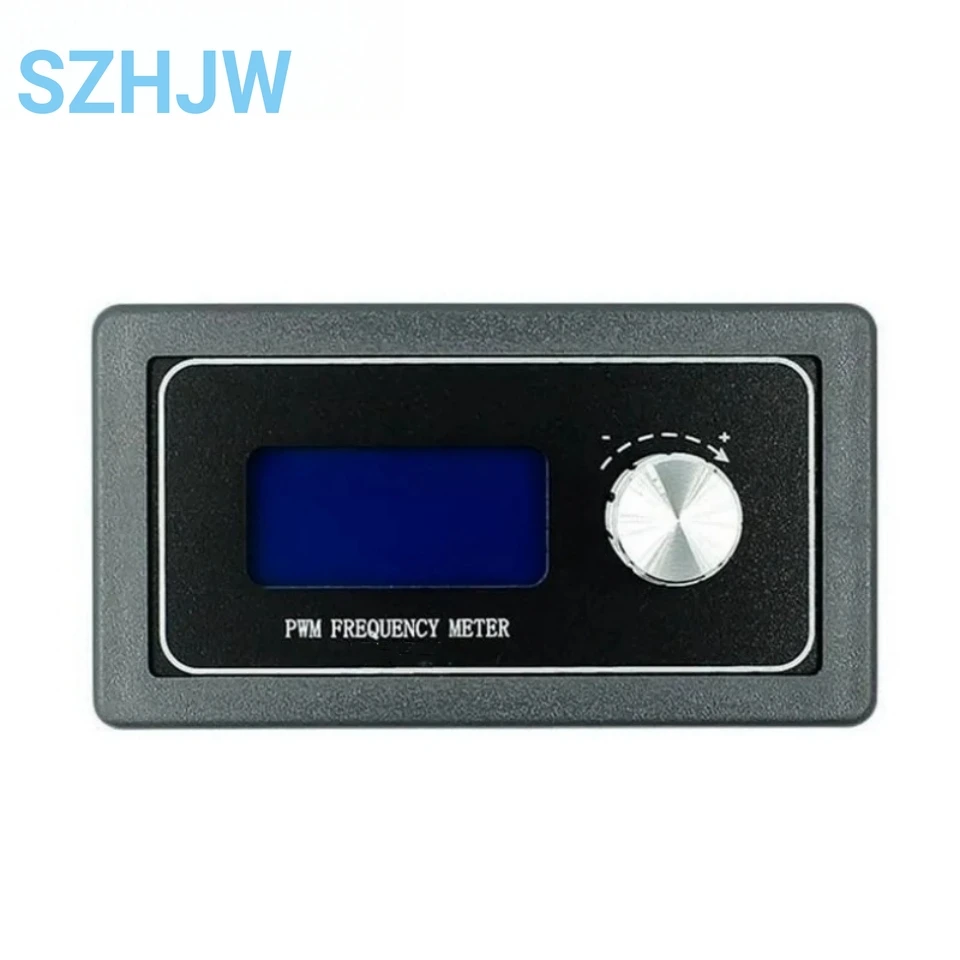

Generador de señal de onda rectangular del módulo de onda cuadrada del ciclo de trabajo ajustable de la frecuencia del pulso PWM1
Módulo estresado:
1.El modo dual, el ciclo de trabajo es un modelo bueno del 0,1%;
2.La frecuencia y el ciclo de trabajo, la pantalla LCD es muy clara, utiliza un potenciómetro codificador para ajustar, muy conveniente; la frecuencia de salida PWM y el ciclo de trabajo se pueden configurar por separado;
3.La función de bloqueo evita el funcionamiento incorrecto;

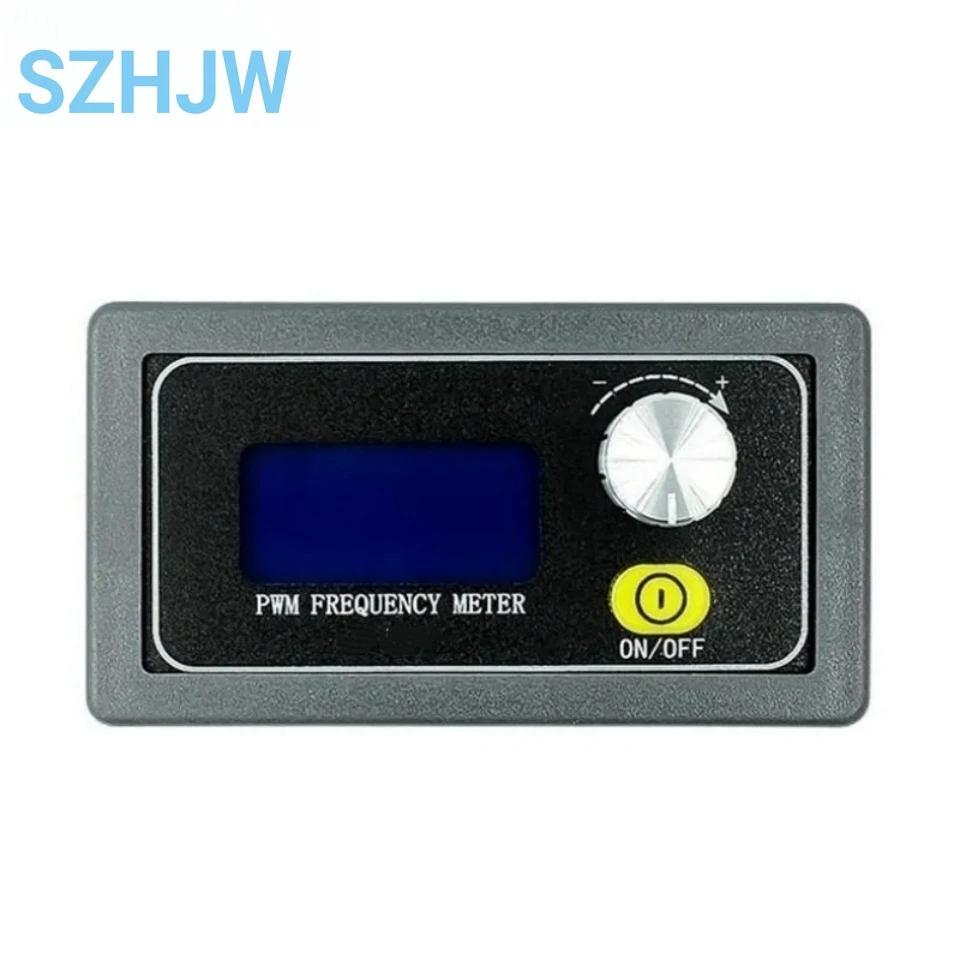

4.Se puede configurar el ciclo de trabajo de los límites superior e inferior; el interruptor KPWM y la salida PWM se pueden encender y apagar una llave;
4.El amplio rango de frecuencia y alta precisión;
5.La comunicación en serie es posible
1.El módulo está descrito
La salida PWM, la frecuencia y la relación de trabajo se pueden por separado;
Modo normal:
Rango de frecuencia 1 hz ~ 000 ~ 150 KHZ ciclo de trabajo, relación de trabajo 1%
Buen modo:
Ciclo de trabajo 1 hz a 15 KHZ rango de 00.0 ~ 0,1% ciclo de trabajo
Está dividido en cuatro rangos de frecuencia, interruptor automático:
1.XXX (sin punto decimal): una unidad pequeña es de 1 Hz, el rango de valores es de 1 Hz ~ 999 Hz.
2.X.XX (punto decimal en cientos), unidad pequeña de 0,01 KHZ y el rango de valores es de 1,00 KHZ a 9,99 KHZ.
3.Xx.Punto decimal X (10): una unidad pequeña de 0,1 KHZ; los valores varían desde 10,0 KHZ hasta 99,9 KHZ
4.7,0.x.x.X (punto decimal en docenas, cientos de): una unidad pequeña de 1 KHZ; el rango de valores es de 1 KHZ a 150 KHZ
Como la visualización de frecuencia: 100 significa que la salida PWM de 100 hz de pulso;
1.01 significa pulso de salida PWM de 1,01 k;
54,1 significa de pulso de salida PWM de 54,1 KHZ;
1 significa que la salida PWM de 124 KHZ pulsa;
Rango de valores del ciclo de trabajo: 0 ~;
Todos guardan los parámetros configurados para apagarlo.
2.La configuración de parámetros
Este producto ajusta la frecuencia y la relación de trabajo mediante un potenciómetro giratorio, que se puede ajustar de acuerdo con la velocidad rápidamente.Ciclo de ajuste predeterminado, corto según el ajuste de la frecuencia, con 2 segundos de bloqueos largos, presione prolongadamente 5 segundos para cambiar de modo (modo normal/modo fino), operación simple, guardado automáticamente después de la configuración del parámetro, no perdido.
3.Los parámetros del módulo:
1.Voltaje de funcionamiento: 3,3 ~ 30 v.
2.El rango de frecuencia: modo normal de 1 hz ~ 150 KHZ; un buen patrón de 1 hz a 15 KHZ;
3.Precisión de frecuencia: precisión en cada rango de aproximadamente 2%;
Capacidad de carga: 4.La señal puede tener una corriente de salida de aproximadamente 5 ~ 30 ma;
5.La amplitud de salida y la amplitud de modulación del ancho de pulso son iguales al voltaje de la fuente de alimentación;
6.La temperatura ambiente: - 20 ~ + 70℃.
7.Peso: 42 gramos
4.El ámbito de aplicación:
1.Como generador de señales de onda cuadrada para generar un desarrollo experimental de señales de onda cuadrada;
2.Se utiliza para producir señales de onda cuadrada y controlar el accionamiento del motor;
3.Genera MCU con pulso ajustable;
4.Genera un circuito relacionado con el control de pulso ajustable (aplicación de atenuación PWM, velocidad, etc.).
5, un control de puerto serie (comunicación de nivel TTL de microordenador de un solo chip)
Control serie (comunicación de nivel TTL de microordenador de un solo chip)
Estándar de comunicación: 9600 puntos base
Bits de datos: 8
Bits de parada: 1
Dígito de verificación: no
Control de flujo: no
Un comando de puerto serie
instrucciones
leer
Leer la configuración de parámetros
en
Abre elModulación de ancho de pulsoLa producción
de
ApagarModulación de ancho de pulsoLa producción
DNxxx
Establezca el límite de relación de trabajo
DNxxx:Establecer el modo normal
DNxx.X:Establecer el modo fino
UPxxx
Establezca el límite de relación de trabajo
UPxxx:Establecer el modo normal
UPxx.X:Establecer el modo fino
MODEx
MODO0:Modo normal
Modelo:Patrón fino
Fxxx
"F101" :Establezca la frecuencia para101 hz (001 ~ 999)
"F1.05" :Establezca la frecuencia para1,05 KHZ (1,00 ~ 9,99)
"F10,5" :Establezca la frecuencia para10,5 KHZ (10.0 ~ 99,9)
"F1.0.5" :Establezca la frecuencia para105 KHZ (1,0 ~ 1,5.0)
Dxxx
Modo normal:'DXXX:" XXX (001 ~ 100)Por ejemplo,D050Para configurarModulación de ancho de pulsoLa relación de servicio es50%
Patrón fino:'DXX.X" : XX.X (00,1 ~ 100)Por ejemplo,D20.8,Configure elModulación de ancho de pulsoLa relación de servicio es 20.8%
Con la garantía de:
