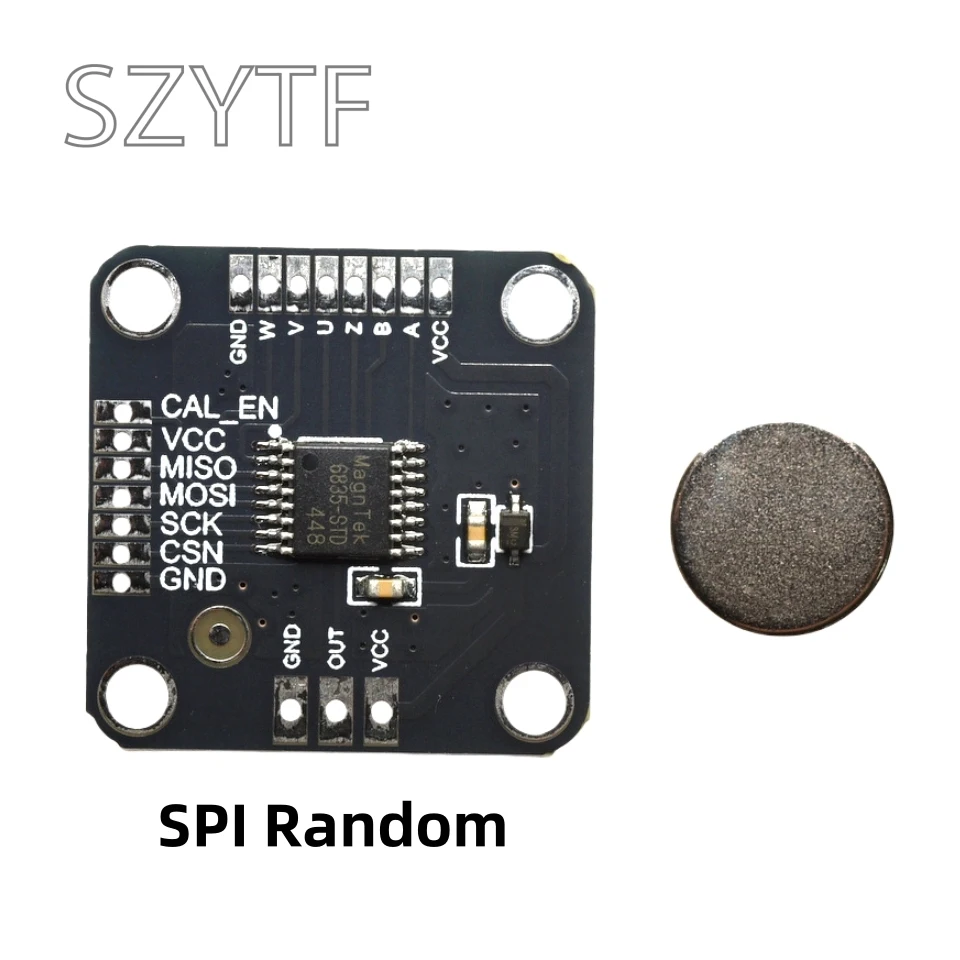

Módulo codificador magnético MT6835 de 21 bits con salida PWM/SPI: reemplazo del codificador de motor sin escobillas de alto rendimiento para AS50

Modelo de producto: MT6835GT

Descripción:

El chip MT6835 es el último IC codificador de ángulo magnético de cuarta generación de MagnTek, una versión mejorada del MT6825, basado en el magnetoresistivo anisotrópico.La tecnología AMR (abrevida como AMR) y la tecnología patentada de procesamiento de señales han logrado una medición de ángulos absolutos desde 0° a 360oC°.

Este chip consta de un par de puentes AMR Wheatstone y un circuito ASIC de procesamiento de señales.A medida que el campo magnético paralelo a la superficie del chip gira, el chip puede emitir señales de ángulo como ABZ/UVW y PWM.Mientras tanto, los usuarios también pueden leer los datos de ángulo absoluto de 21 bits dentro del chip a través de la interfaz SPI que admite un reloj de hasta 16 MHz.Admite una velocidad de rotación máxima de 120.000 revoluciones por minuto.El chip MT6835 se puede aplicar a varios escenarios con requisitos de control de alta velocidad y alta precisión, como control de motor paso a paso de circuito cerrado, servo de 2500 líneas y control de servomotor de valor absoluto de 17 bits, etc.

Características:

- Basado en la tecnología AMR, proporciona medición de ángulos absolutos desde 0° a 360oC°

- Voltaje de funcionamiento: 3,3-5,0 V

- Temperatura de funcionamiento: -40℃ a 125℃

- Valores típicos de desviación de linealidad ±0,5° (valor de fábrica), valores típicos de desviación de linealidad ±0,07° (autocalibración de valor típico), valores típicos de desviación de linealidad ±0,02° (autocalibración NLC típica)

- El retardo del sistema es de 2us a 10us y puede soportar una velocidad de rotación máxima de hasta 120.000 revoluciones por minuto.

- Proporciona una interfaz SPI estándar de 4 cables (con un reloj máximo de 16 MHz) para leer datos de ángulo de 21 bits dentro del chip

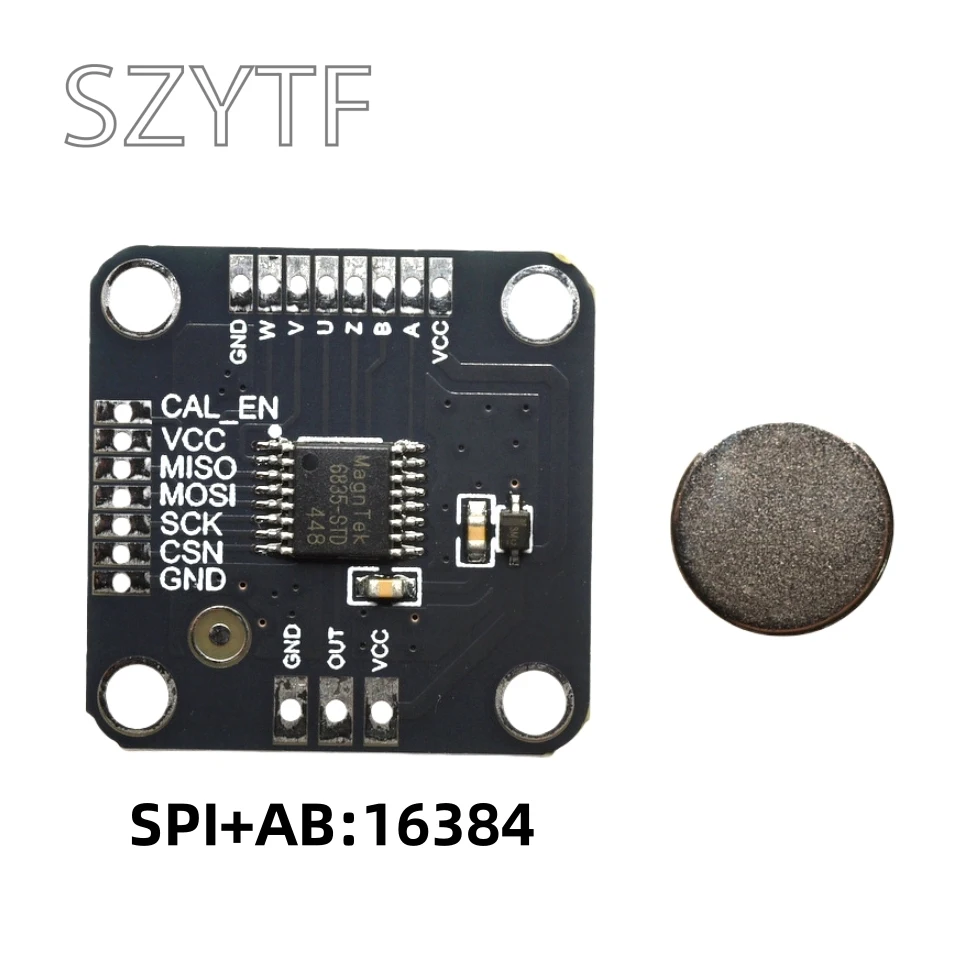

- La salida incremental ABZ admite cualquier resolución de 1 a 16.384 líneas

- La salida incremental UVW admite cualquier par de 1 a 16

- Proporciona una salida PWM de 12 bits

Basado en tecnología AMR avanzada, cuenta con detección de ángulos de rango completo de 0 a 360°

Resolución central de 18 bits

La velocidad de rotación máxima es de 25.000 revoluciones por minuto y el retraso de propagación de salida es inferior a 2 microsegundos.

El rango de temperatura de trabajo industrial es -40 a 125℃

Los modos de salida son seleccionables: ABZ, UVW, PWM, SPI

ABZ incremental, con selección arbitraria de resolución que oscila entre 1 y 4096 pulsos por revolución, disponible para programación en fábrica o programación definida por el usuario

(Como línea 2500, línea 4096, etc.Se aceptan programación de fábrica o autoprogramación del cliente).

La salida UVW se puede seleccionar libremente con una resolución de 1 a 16 pares de polos por vuelta.Puede programarse desde la fábrica o por el usuario.

Proporciona una interfaz SPI estándar de 3 o 4 cables (con un reloj máximo de 16 MHz), capaz de leer datos en ángulo de 18 bits dentro del chip

Proporcionar una salida PWM de 12 bits

Admite hasta 5 operaciones de programación en línea de punto cero

Paquete TSSOP-16

(1) Selección de modo

(2) Dimensiones externas
