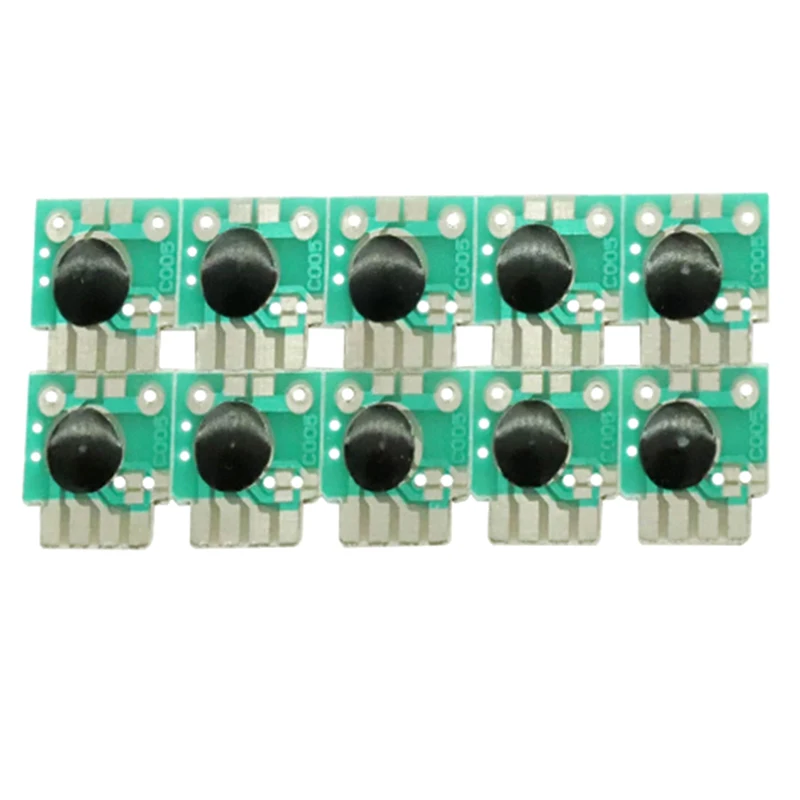

Módulo de Chip de sincronización de gatillo de retardo multifunción, temporizador IC de 10 piezas, 2s-1000h, accesorios de bricolaje, módulo de Chip de tiempo ajustable

Función y descripción del diseño:

1. Conecte el circuito de acuerdo con los requisitos y configure la resistencia de tiempo y el voltaje de suministro;

2. El extremo de salida es alto antes de que no se active el encendido.

3. El disparador final "borde descendente" es efectivo, y el extremo de salida se vuelve bajo inmediatamente después de activarse mientras el circuito comienza a temporizar;

4. El extremo de salida se restaura a un nivel alto después del tiempo establecido y espera a que se active el siguiente "borde descendente";

5. El chip no se activa repetidamente, lo que significa que si continúa activándose durante el nivel bajo de salida del chip después de la activación, el activador no es válido;

6. El gatillo de "borde descendente" en el extremo del gatillo se refiere al momento de cambio de nivel alto a nivel bajo;

7. Generalmente, el nivel alto se refiere al voltaje VCC, el nivel bajo se refiere a 0-0,3 V o GND, siempre que cumpla con los requisitos de nivel;

8. El extremo del disparador puede activar el Interruptor táctil de tierra o el puerto MCU IO u otros circuitos digitales para producir un "borde descendente" que se puede activar de manera efectiva;

9. Puede ser diseñado para ser activado por encendido, solo necesita cortocircuitar el extremo del gatillo a tierra, y será activado por encendido, Y la salida se restaurará a un nivel alto después de que se acabe el tiempo, esperando el siguiente

El borde descendente se dispara de nuevo.

Características del chip:

1. Proceso CMOS de bajo consumo de energía, protección ambiental sin plomo.

2. El nivel bajo de salida puede ser empujado directamente al LED (por favor agregue resistencia limitadora de corriente), el nivel alto de salida puede ser empujado al transistor (por favor agregue resistencia limitadora de corriente).

3. La resistencia se puede utilizar para ajustar el tiempo de sincronización, con 8 * N (=0.1.2.3 N) veces la selección de tiempo, el tiempo se puede ajustar de 2s-1000H.

4. Seleccione la sincronización del disparador y la sincronización de encendido para la conexión a tierra del terminal del disparador.

5. La Salida de espera de alto nivel, se activa el borde de caída, la salida de bajo nivel después de la activación, y el nivel alto se restaura después de que el retraso haya terminado.

Especificaciones:

Material: Otros

Embalaje: 10 piezas

Tamaño: como en la imagen
