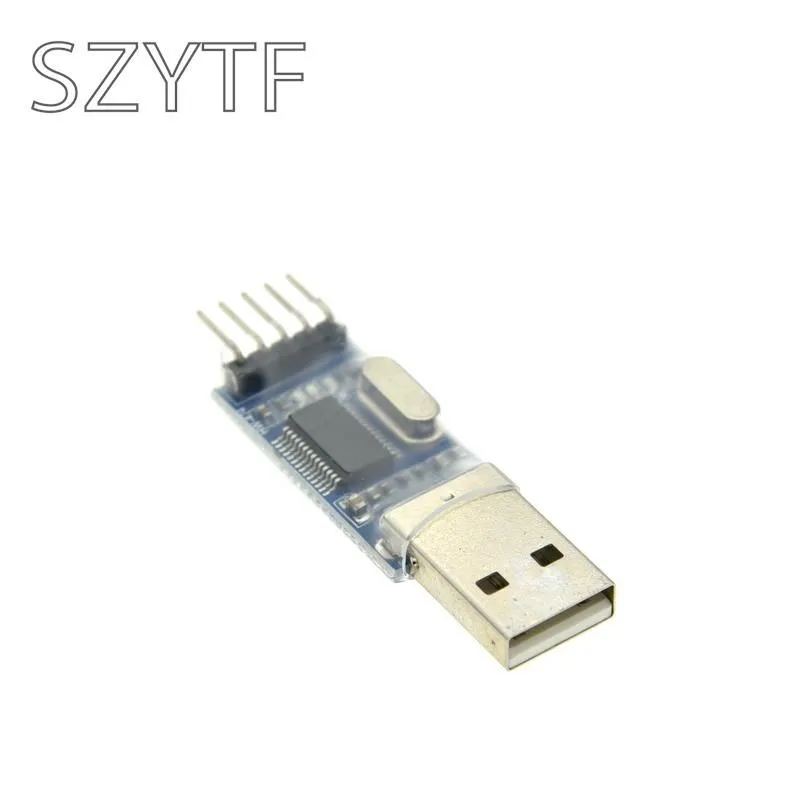

Módulo adaptador de USB a RS232, convertidor TTL con cubierta a prueba de polvo para Cable de descarga Arduino, PL2303, PL2303HX/PL2303TA

PL2303HX

DETALLES DEL PRODUCTO

CARATRE

1. Adopte el controlador importado RS232 TTL, que puede estabilizar el flash con un fusible de autorrecuperación de alta velocidad de 500 mA para protección.

2. Dos indicadores de transmisión de datos pueden monitorear el estado de la transferencia de datos en tiempo real. Reserve una interfaz de pin de 3,3 V y 5 V, fácil para el DDWRT de diferentes sistemas de voltaje que necesitan energía.

3. Toda la tabla está recubierta con una funda retráctil transparente de alta calidad.

4. La PCB en estado de aislamiento desde el exterior, para que la placa no se queme por un corte corto de material.

5. Paquete electrostático que garantiza que la placa no se dañe antes de su uso. Admite el sistema WIN7.

ESPECIFICACIONES

Dimensión: aproximadamente 50*15*7mmPeso neto:5g

Peso del paquete: 15 g

Color: Azul (como muestra la imagen) APLICACIONES

Varias actualizaciones de decodificador satélite

Enrutador, disco duro, ADSL, actualización de firmware de gato de banda ancha o actualización de grietas Teléfono móvil, XBOX360, comunicación serie GPS, detección de automóviles, cepillo de DVD, etc.

Quemar STC,NXP,Reza,NEC,etc.

Comunicación en serie simple. Herramientas de depuración en serie comunes en súper tttutarminal Señal USB a señal TTL para entusiastas de la electrónica

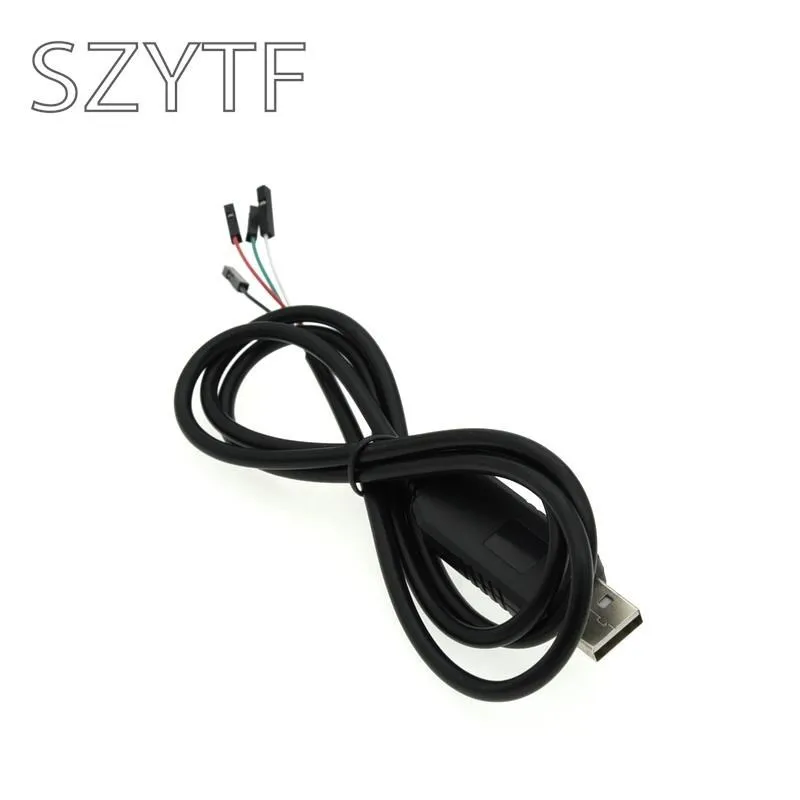

Cable PL2303HX

Secuencia de línea definida rojo +5 V, negro GND, verde RXD, blanco TXD

Nota especial:

(A) la conexión solo para vender una placa pequeña, una herramienta.No estamos familiarizados con nosotros, no pueden proporcionar orientación operativa.Muchos modelos en el mercado y las habilidades de cada persona y lejanos, por lo que no podemos mantener que pueda tener éxito.No porque no recibió éxito y nos dio comentarios neutrales o negativos, ¡entonces culpamos a Dou!

(B) Enviamos un probado para recordar a los compradores que no lo reciban directamente después de la operación, para evitar no pensar que hay un problema.Primero haga una prueba simple es simple: si coloca la línea conectada a la computadora, la computadora solicita "Encontrar nuevo hardware"...."conectado (GND) con un multímetro de bolígrafo negro, se puede medir el voltaje para captar (RX) y (TX), luego las placas pequeñas deben estar buenas.Instrucciones especiales aquí (GND) para los pines de voltaje, la energía debe quemarse, por lo que el cableado del usuario debe medir con precisión los pines del dispositivo, para que¡Evite pérdidas innecesarias!

ypass,

Nota: Se configura la salida de 3,3 V y 5,0 V (esta es la fuente de alimentación del microcontrolador, las máquinas de actualización no necesitan la placa pequeña) desconectadas de la computadora, configure los puentes para tomar, no viva para evitar daños al equipo.

Conexión y descripción del pin

La conexión incorrecta asegúrese de encontrar las definiciones de los pines, especialmente GND no debe estar conectado al voltaje en el pin, y el terminal RX y TX no está conectado al pin VCC (medición real de algunos voltajes de pin VCC de hasta 14 V).Se quemará el chip del cable adaptador, cierta nota, no tome su propia placa pequeña para experimentar ni quemar. No somos responsables.Debe encontrar las definiciones de pines en la siguiente.

Método de conexión: repetir el cepillo solo necesita tres líneas, generalmente se usa en las tres líneas de señal RX TX GND, el VCC sin acceso.El amigo de aguja 4,5 anterior, no conectado a la aguja VCC y BT.Utilice RXD conectado con la fase TX de la placa de destino, TXD y la placa de destino RX, GND conectada a GND si no, intercambie RX y TX.

Soporte:Win7, Win8,Vista,XP

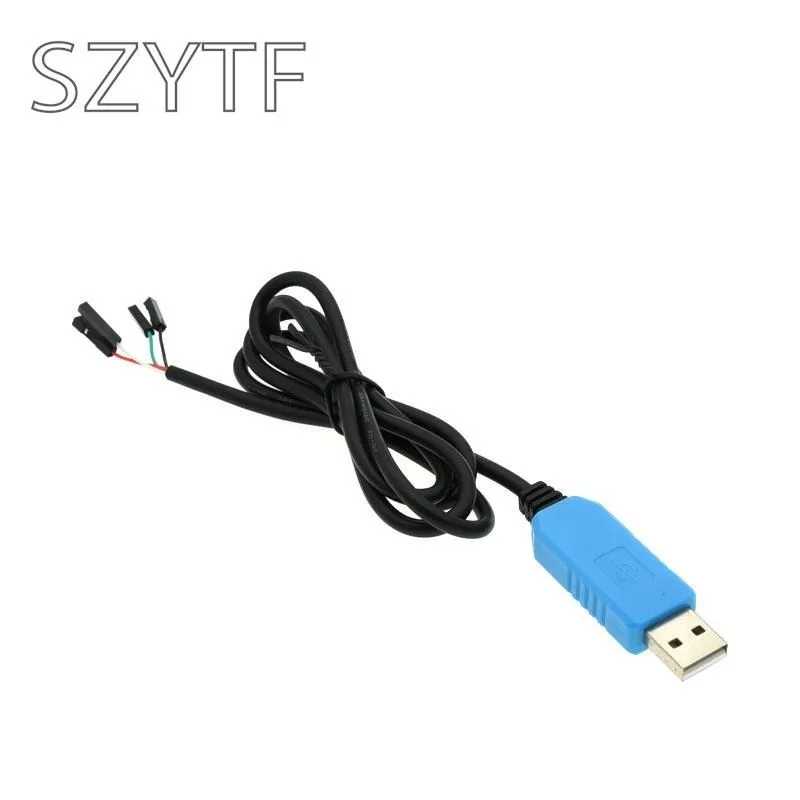

Cable PL2303TA
