Description
Nombre: ITX Mini Funda Transparente
Estilo del chasis: vertical / horizontal
Material: Acrílico
Color: Transparente
Placa base aplicable: Placa base ITX
Tamaño: como en la imagen
Fuente de alimentación compatible: módulo de alimentación de/Fuente de alimentación de PC
Estación de disco duro: 2 unidades de disco duro de 2,5 pulgadas
Alto Límite de disipación de calor: disipador de calor de CPU ≤ 27mm (no se puede instalar un radiador de 37mm)
Accesorios: Apertura * 1, luz LED HDD * 1, tornillo * 1 set, fuente de alimentación de 160W a la.
Nota: la memoria está en la parte delantera y en el lateral, la memoria entrará en conflicto con la luz, ¡tenga cuidado!
La placa base no está incluida.
Retire la capa protectora Kraft al instalar
Opción

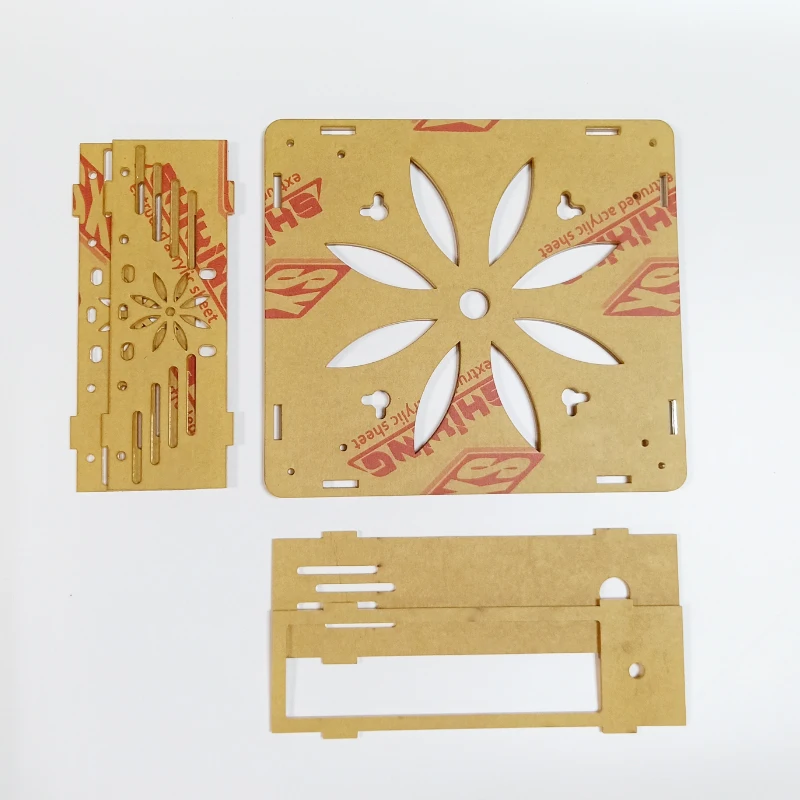

Solo carcasa: ITX solo incluye la carcasa, no la placa base y la fuente de alimentación de CC, por favor dígame qué patrón le gusta
Patrón (en la figura, para ver el patrón, el color real no se despega y la película protectora es transparente):
Pasos de instalación
1. Fija los tornillos y los postes cortos de cobre a los orificios de los tornillos del tablero principal.
2. Alinee los orificios de los tornillos de la placa principal con los orificios de los tornillos del poste corto de cobre y luego apriete los tornillos.
3. Fije los tornillos y los postes de cobre a los orificios de los tornillos alrededor de la placa inferior del chasis.
4. Instale el interruptor de encendido en el panel frontal e instale el disco duro en el panel lateral (la posición del disco duro debe determinarse de acuerdo con el espacio después de instalar la placa base. Si el espacio es suficiente, se pueden instalar 2 discos duros.
Montado en 2 paneles laterales)
5. Inserte los cuatro paneles en la ranura de la placa inferior.
6. Alinee los clips del panel lateral, cubra la placa superior y finalmente asegure con tornillos.
