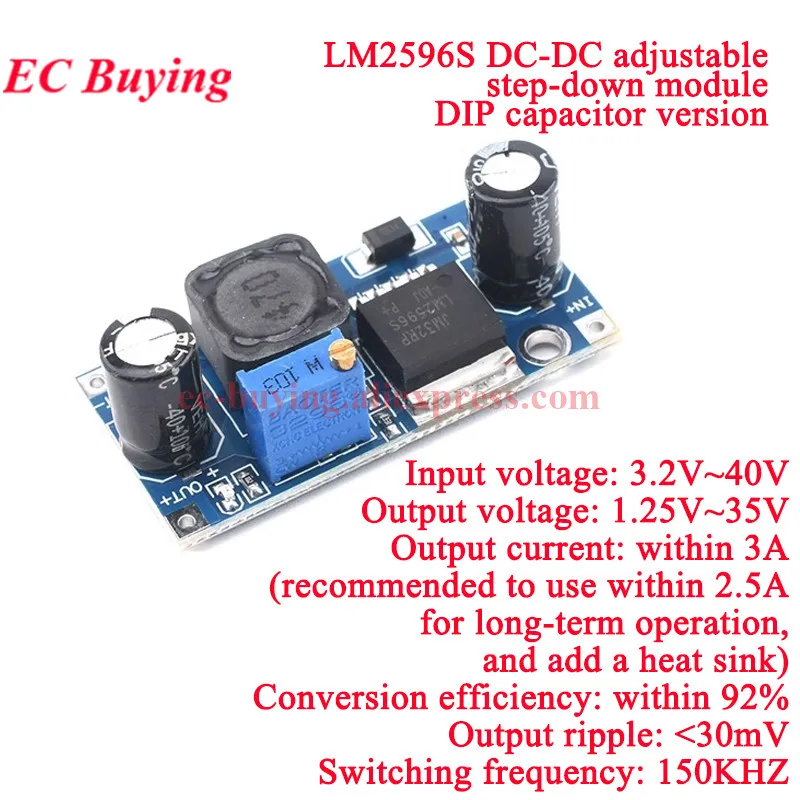

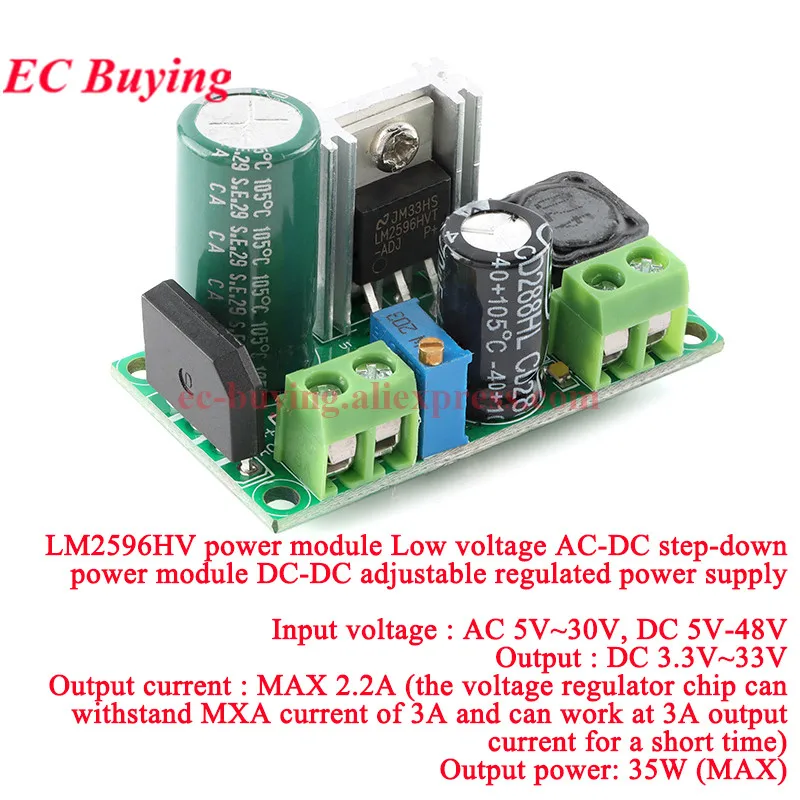

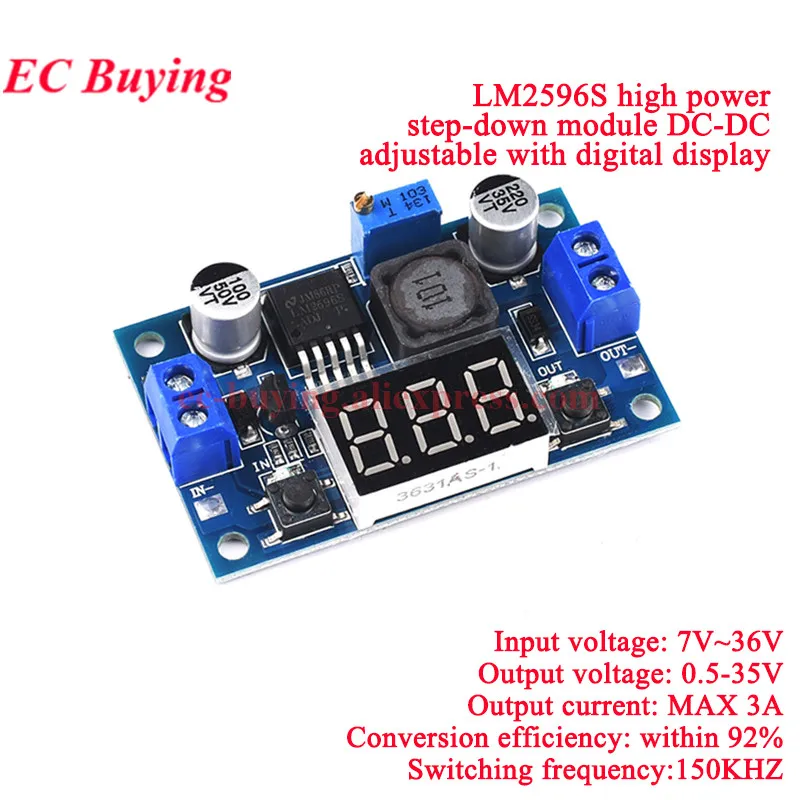

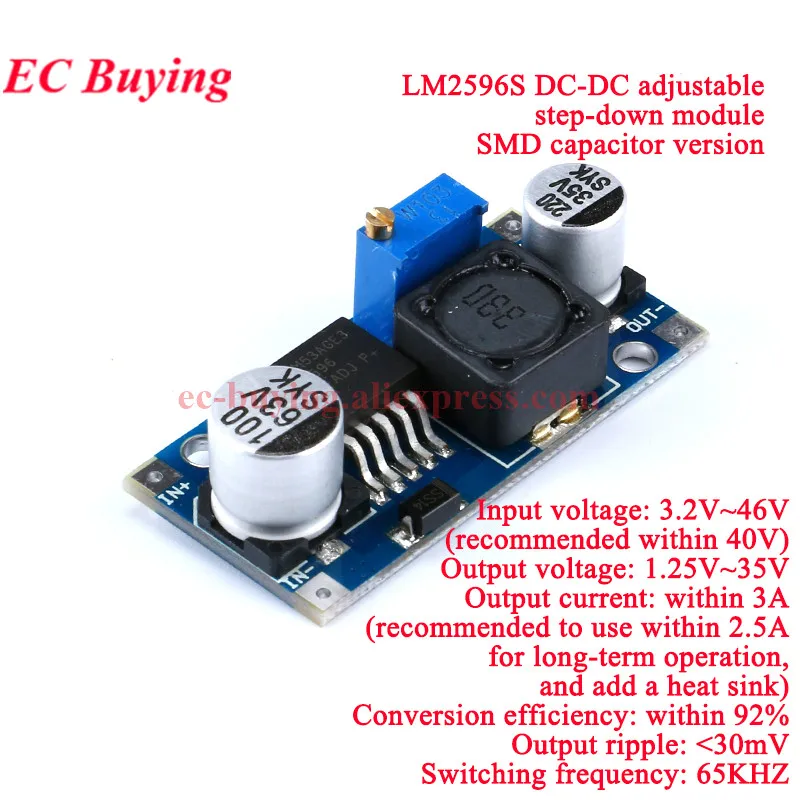

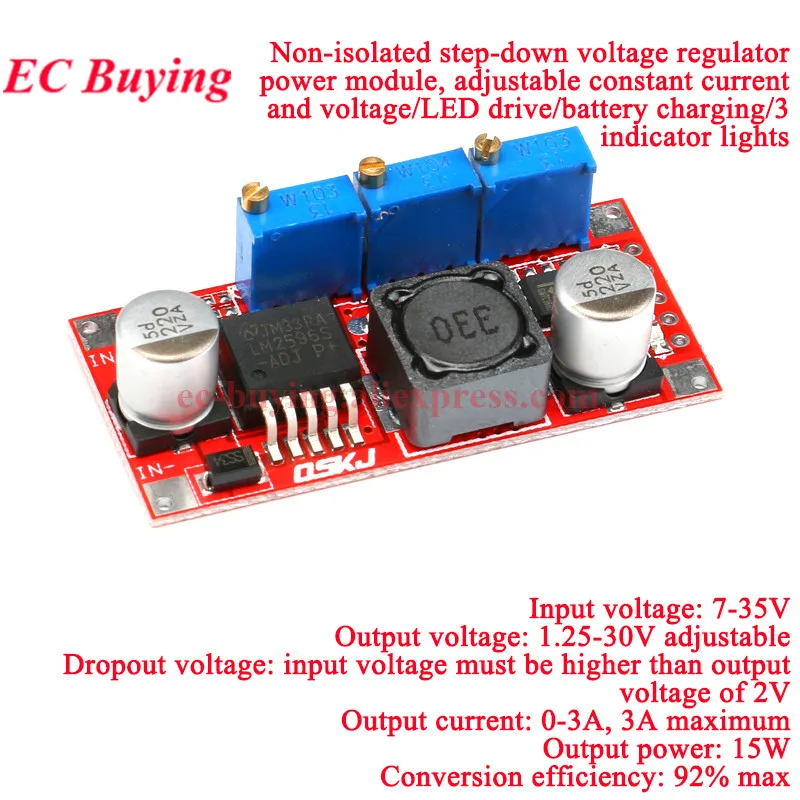

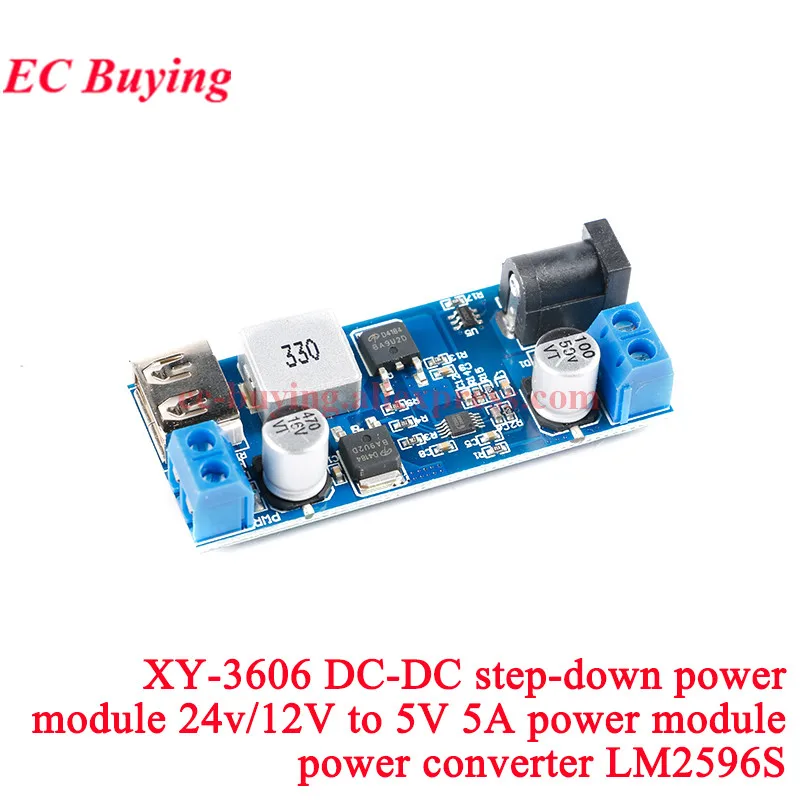

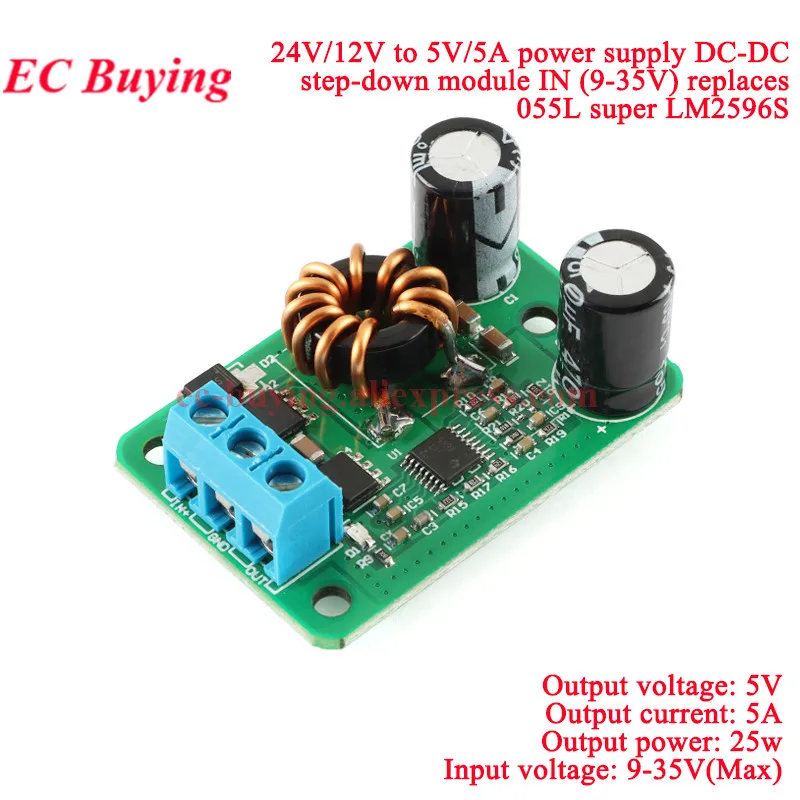

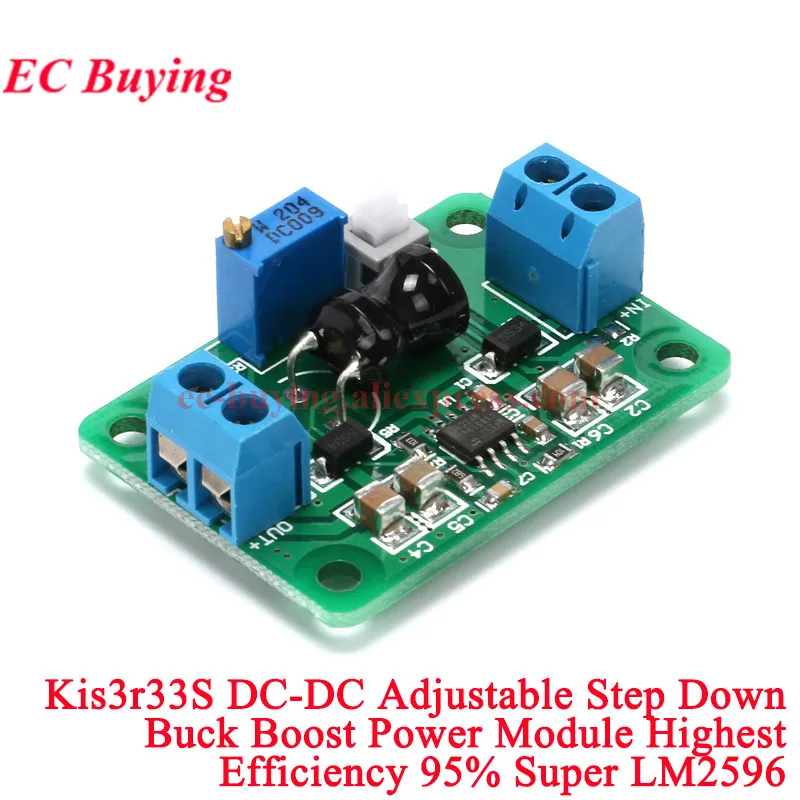

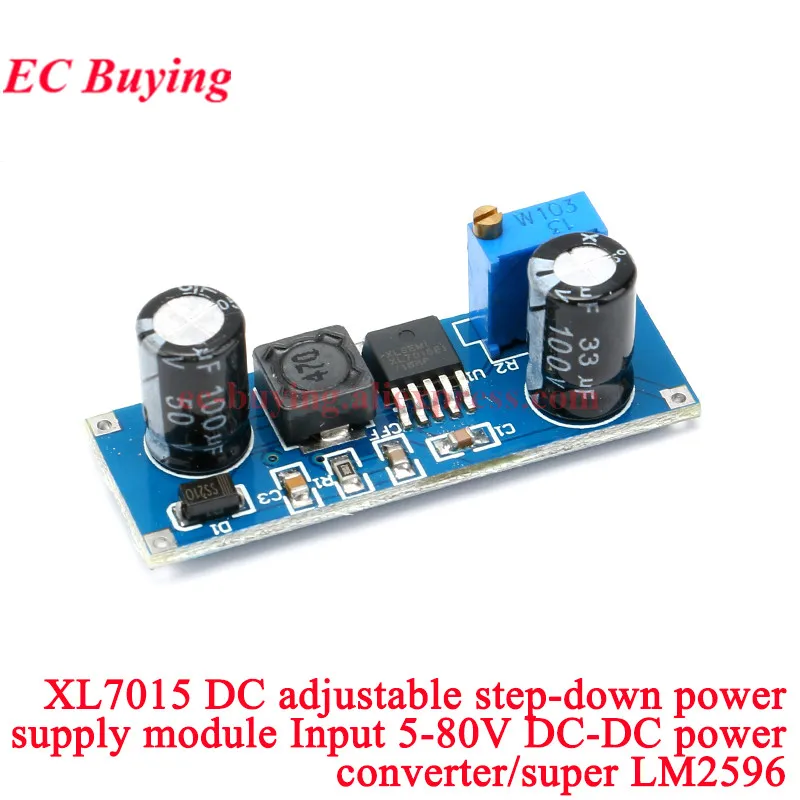

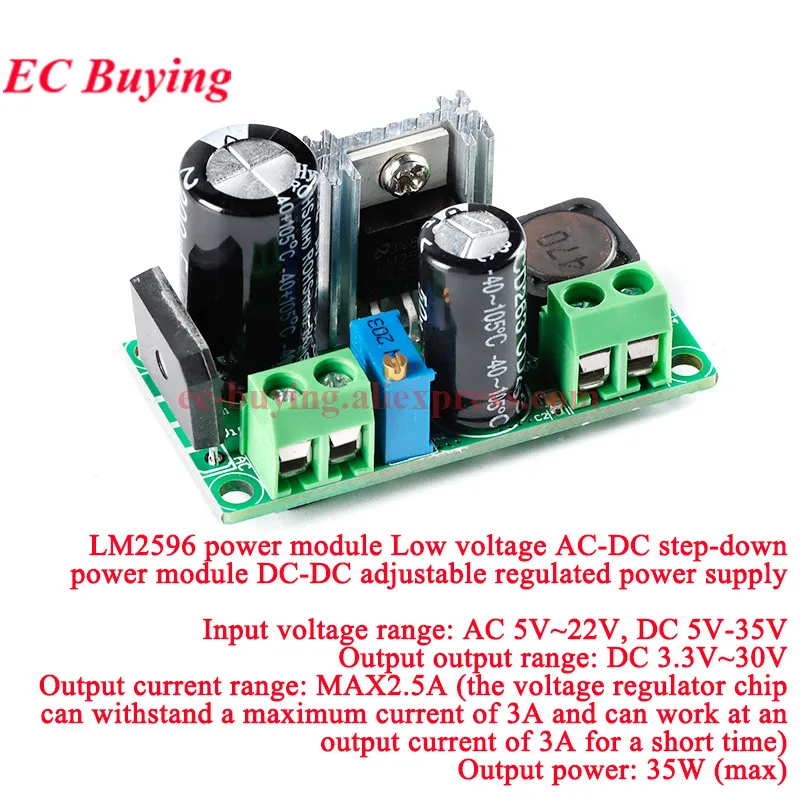

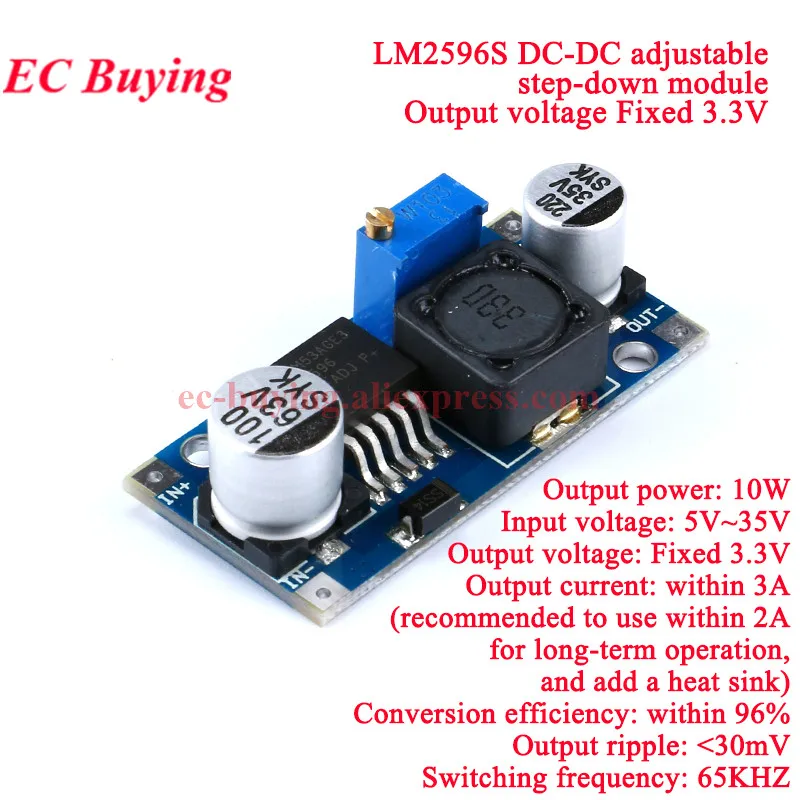

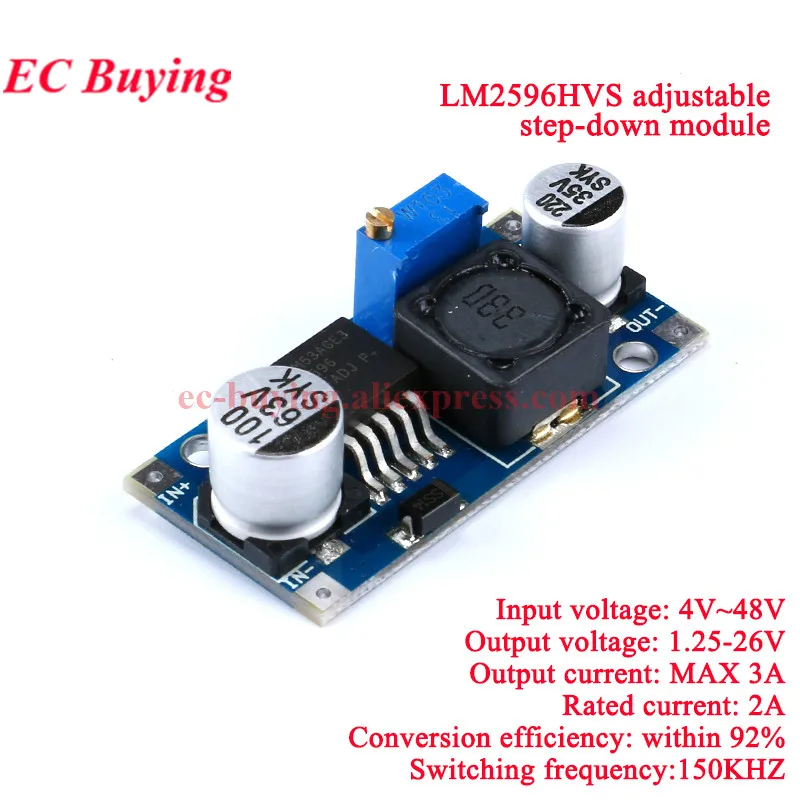

LM2596 LM2596S LM2596HV DC-DC Placa reguladora de módulo de potencia reductor CC CV ajustable XL4015 3A 5A 24V a 12V/5V/3,3 V

Nota: chip LM2596, haga un pedido para los clientes que lo necesiten y no seleccione aquellos que no lo necesitan, ¡gracias!

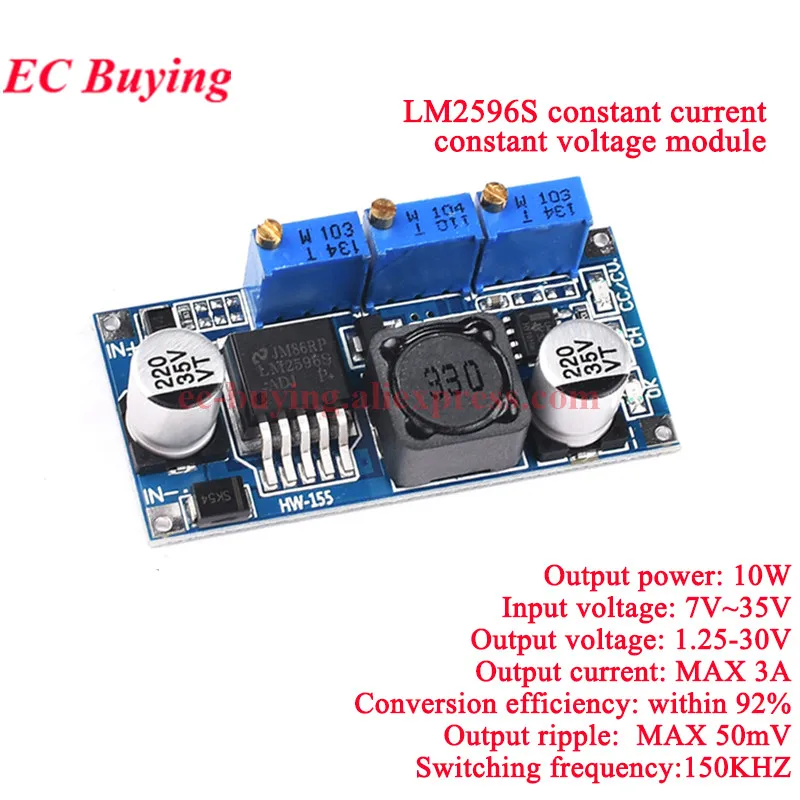

Descripción:

Voltaje de entrada: 7-35V

Voltaje de salida: 1,25-30V ajustable

Voltaje de caída: el voltaje de entrada debe ser mayor que el voltaje de salida de 2 V

Corriente de salida: 0-3A, 3A máximo

Potencia de salida: 15W (si la temperatura es alta, fortalezca la disipación de calor)

Eficiencia de conversión: 92% máximo (cuanto mayor sea el voltaje de salida, mayor será la eficiencia)

Gire la corriente de la lámpara: valor de corriente constante * (1% -100%), gire la corriente de la lámpara y la vinculación del valor de corriente constante, como el valor de corriente constante es 3A, gire la corriente de la lámpara para 0.1 veces la de la corriente constante (0.1*3 A=0.1A), cuando el valor de la regulación de corriente constante es 2A, la corriente de la lámpara de giro es 0.1 veces la de la corriente constante (0.1*2A=0.2A).El envío predeterminado debe ajustarse a 0,1 veces

Luz indicadora:

luz indicadora cc de corriente constante roja,

luz indicadora de carga roja,

Luz indicadora de carga completa azul

La ondulación de salida: ancho de banda de 20 M (solo como referencia)

Entrada 12V Salida 5V 3A 60mV (MÁX.)

Temperatura de trabajo: grado industrial (- 40 - + 85 grados centígrados) (cuando la temperatura sea superior a 40 grados, reduzca la potencia o mejore la disipación de calor)

Aumento de temperatura a plena carga: 45 grados centígrados

Corriente sin carga: 10 mA típica (12 V a 4,2 V)

Regulación de carga: ± 1%

Regulación de voltaje: ± 0,5%

Velocidad de respuesta dinámica: 5% 200uS

Protección contra cortocircuitos de salida: sí, corriente constante (fijado de corriente constante)

Modo de conexión: puede soldar directamente la PCB

Métodos de carga de la batería:

1.Determine el voltaje de flotación y la corriente de carga que necesita para cargar la batería y el voltaje de entrada del módulo.

2.Potenciómetro de voltaje constante ajustable, el voltaje de salida se regula a aproximadamente 5V.

3.Utilice la corriente de cortocircuito de salida de medición del bloque de corriente del multímetro 10A, mientras ajusta el potenciómetro de corriente constante para que la corriente de salida alcance el valor de corriente predeterminado.

4. La corriente predeterminada de la lámpara de giro de carga es 0,1 veces la corriente de carga (valor actual). Si lo necesita, ajuste el potenciómetro de corriente de la lámpara de giro (generalmente no lo ajuste).

5.Potenciómetro de voltaje constante ajustable para hacer que el voltaje de salida alcance el voltaje de carga flotante.

6. Conecte la batería para intentar cargar (1, 2, 3, 4, 5 pasos es la potencia de entrada del módulo, salida sin carga no conectada a la batería).

Métodos de uso de conducción de corriente constante LED:

1.Determine que necesita controlar la corriente de funcionamiento del LED y el voltaje de funcionamiento máximo.

2.Potenciómetro de voltaje constante ajustable, el voltaje de salida se regula a aproximadamente 5V.

3.Utilice la corriente de cortocircuito de salida de medición del bloque de corriente del multímetro 10A, mientras ajusta el potenciómetro de corriente constante para que la corriente de salida alcance la corriente de funcionamiento del LED.

4.Potenciómetro de voltaje constante ajustable para hacer que el voltaje de salida alcance el voltaje de funcionamiento máximo del LED.

5.Conectado al LED, pruebe la máquina.(1, 2, 3, 4 pasos es la potencia de entrada del módulo, salida sin carga no conectada a las lámparas LED).
