Kit de desarrollador AI de TB-96AI, 96 placas, Rockchip RK3399 pro, detección de objetos, reconocimiento facial, computación de bordes, puerta de enlace para robótica

Nota:

Paquete 1:Placa central eMMC 3G DDR3+16G

Paquete 2:Placa central eMMC 6G DDR3+16G

Paquete 3:Placa central eMMC 8G DDR3+16G

Paquete 4:Placa central eMMC 3G DDR3+16G + placa portadora SoM

Paquete 5:Placa central eMMC 6G DDR3+16G + placa portadora SoM

Paquete 6:Placa central eMMC 8G DDR3+16G + placa portadora SoM

TB-96AI

Placa central RK3399Pro

TB-96AI es una poderosa placa central para inteligencia artificial.Carrier Board desarrollado por Xiamen Beiqi Technology Co., Ltd.puede formar una placa de desarrollo completa o una placa de evaluación;y la placa personalizada por los clientes de acuerdo con las necesidades reales puede formar directamente la placa base de la aplicación de la industria, que puede cumplir con la automatización industrial, UAV, detección de imágenes, reconocimiento facial, puerta de enlace de calcolo de bordes, servidor de grupo, visualización inteligente de cociente, conducción automática y medicina.Necesidades de aplicación de segmentos de mercado como equipos sanitarios, robots y comercio minorista inteligente.

1. IA de alto rendimiento de seis núcleosTablero central

Adopta el procesador AI RK3399Pro de alto rendimiento, procesador de red neuronal integrado NPU con potencia informática de hasta 3.0Tops, la placa central TB-96AI se puede combinar con la placa portadora para formar una placa de aplicaciones industriales completa, que permite que se aplique de manera flexible en una variedad de productos inteligentes.

2.Procesador AI de alto rendimiento RK3399Pro

Adopta la arquitectura de procesador de núcleo grande y pequeño de ARM dual-core Cortex-A72 y quad-core Cortex-A53 a una alta frecuencia de 1,8 GHz, procesador gráfico de cuatro núcleos Mali-T860 MP4 integrado con un potente rendimiento informático de uso general.

3.Procesador de red neuronal AI NPU

Integra el procesador de red neuronal AI NPU, admite operación de 8 bits/16 bits con potencia informática de hasta 3,0 tapas para cumplir con diversas aplicaciones de IA visuales y de audio.

4.Potente capacidad de decodificación de hardware

Admite múltiples interfaces de salida de pantalla de DP1.2, HDMI 2.0, MIPI-DSI, eDP, integrado dos VOP, admite visualización simultánea/doble pantalla dual, admite 4K VP9, 4K 10 bits H265/H264 y multiformato 1080P (VC-1, MPEG- 1/2/4, VP8) decodificación de vídeo, 1080P (H.264, formato VP8) codificación de vídeo

5.Admite múltiples marcos de IA

Compatible con múltiples marcos de IA, admite TensorFlow Lite/Android NN API, las herramientas de software AI admiten importación, mapeo y optimización de los modelos Caffe/TensorFlow, lo que permite a los desarrolladores utilizar la tecnología de IA fácilmente.

6.Interfaces de extensión ricas

Rico en interfaces como I2C, SPI, UART, ADC, PWM, GPIO, PCIe, USB3.0, I2S

7.Formular Tablero Principal Industrial

TB-96AI es una poderosa placa central para inteligencia artificial.Carrier Board desarrollado por Xiamen Beiqi Technology Co., Ltd. puede formar una placa de desarrollo completa o una placa de evaluación; Y la placa personalizada por los clientes según las necesidades reales puede formar directamente la placa base de la aplicación de la industria.

8.Aplicación

Ampliamente utilizado en aplicaciones de IA como automatización industrial, UAV, detección de imágenes, reconocimiento facial, puerta de enlace de calcolo de bordes, servidor de grupo, visualización inteligente del cociente, conducción automática, medicina.Necesidades de aplicación de segmentos de mercado como equipos sanitarios, robots y comercio minorista inteligente.

Características

Las siguientes características están cotizadas de RockChip.Si tiene alguna pregunta, comuníquese con BEIQICLOUD para obtener más soporte técnico.

• Procesador de seis núcleos de 64 bits, potencia informática superior de uso general

• Procesador de red neuronal integrado NPU, potencia informática de IA ultra alta

• Potentes rendimiento de procesamiento multimedia

• Múltiples interfaces de entrada y salida de vídeo

• Interfaz de expansión rica

• Conector integrado de alta velocidad para mayor estabilidad y confiabilidad

• Integración ultraalta, tamaño ultrapequeño

• Soporte para múltiples sistemas operativos

• Ricos materiales abiertos, comunidad de 96 placas.

Información adicional

Componente

Descripción

SoC:

Rockchip RK3399Pro con NPU dedicada

CPU:

Cortex-A72 de doble núcleo hasta 1,8 GHz
Cortex-A53 de cuatro núcleos hasta 1,4 GHz

GPU:

BRAZO® GPU de cuatro núcleos Mali-T860 MP4
Admite OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11, compatible con AFBC (compresión de búfer de marco)

NPU:

Admite computación de 8 bits/16 bits, potencia de computación AI de hasta 3,0 TOP
Potencia informática de carga completa, el consumo de energía de operación de carga baja es bajo
Compatible con el modelo Caffe/Mxnet/TensorFlow, admite marco de varias clases, admite el tipo de capa convencional, fácil de agregar capa personalizada
Proporciona herramientas de desarrollo fáciles de usar, conversión de modelos basada en PC, estimación de rendimiento y verificación de precisión.
Proporciona una interfaz de desarrollo de aplicaciones AI: compatible con Android NN API
Proporciona API multiplataforma RKNN, desarrollo de flujo Tensor compatible con Linux

VPU:

Admite decodificación de vídeo 4K VP9 y 4K 10 bits H265/H264, hasta 60 fps
Decodificación de vídeo multiformato 1080P (WMV, MPEG-1/2/4, VP8)
Codificación de vídeo 1080P, compatible con formato H.264, VP8
Procesador de publicación de vídeo: desentrelación, eliminación, optimización de bordes/detalles/colores

RAM:

Configuración opcional con las siguientes opciones:
3 GB LPDRR3 (CPU 2 GB + NPU 1 GB)
8 GB LPDDR3 (CPU 4 GB + NPU 4 GB)

Almacenamiento:

Configuración opcional con las siguientes opciones:
eMMC de 16 GB
32 GB eMMC
64 GB eMMC
eMMC de 128 GB

Conectividad:

El módulo WiFi/BT incorporado, soporte de antena reservado, se puede insertar directamente en la antena.
Chip PHY Gigabit Ethernet incorporado, adaptable de 10/100/1000 Mbps.

Cámara:

MIPI-CSI×2, interfaz de cámara dual (ISP de hardware dual incorporado, hasta un solo 13 M píxel o un doble 8 M píxel)

Interfaz de pantalla:

Incorpora dos VOP, admite visualización simultánea/doble pantalla y puede elegir generar desde la siguiente interfaz de visualización.
MIPI-DSI×1
eDP×1
DP×1
HDMI × 1 (compatible con 480p/480i/576p/576i/720p/1080p/1080i/4k, compatible con formato RGB)

Interfaz de audio:

I2S0:
- Admite uso prolongado del usuario
I2S1:
- Altavoz×1
- Auriculares×1
- Micrófono×1
I2S2:
- Salida de audio de interfaz HDMI
- Salida de audio de interfaz DP

USB:

Tipo C: USB3.0/DisplayPort 1.2,OTG
USB: USB3.0×1 (según el diseño RK3399Pro, la NPU debe montarse en USB3.0, por lo que USB3.0 necesita volver a conectarse a NPU, si necesita ampliar la interfaz USB3.0, necesita un HUB externo)
USB2.0×2, HOST

Interfaz de expansión:

SDMMC (tarjeta TF) × 1
SPI×1
UART×3, uno de los UART de depuración de CPU, un UART de depuración de NPU
I2C×6
SDIO×1
PCIe×1
PWM×2
GPIO. Para definiciones detalladas de GPIO, consulte la definición de la interfaz.
ADC×3, uno para botones, otro para detección de micrófono de auriculares y otro para uso definible por el usuario

Soporte del sistema operativo:

Android, Linux

Mecánico:

85 mm × 50 mm × 1,6 mm Especificaciones de dimensiones estándar SoM de 96 placas.

Conectores SoM

1 X2

1.Si el pago no está disponible, su pedido se cerrará automáticamente.

2.El vendedor es responsable de cualquier seguro, problema y daño causado por el servicio de envío, tales como accidentes, retrasos u otros problemas. Además, el comprador debe ser responsable de cualquier impuesto y/o tasa cobrada por su país.

1. Todos los artículos se enviarán dentro de las 48 horas posteriores a la recepción del pago. (Cuanto antes pague, antes enviaremos su pedido).

2.Si necesita un envío más rápido, elija DHL, EMS o FedEx IP(Gastos de envío pagados por usted mismo).O realizaremos la entrega mediante el método predeterminado.

3.Asegúrate de que tu dirección de envío sea 100% correcta.

4.Enviamos artículos a todo el mundo con garantía de tiempo de entrega.

.Si tiene alguna solicitud, no dude en contactarnos la primera vez, lo ayudaremos y resolveremos su problema dentro de las 24 horas.

.Todos los correos electrónicos serán respondidos dentro de 1 día hábil.Si no recibe nuestra respuesta, vuelva a enviar su correo electrónico y le responderemos lo antes posible.

.Los servicios de garantía son solo para reemplazos. Si tiene algún problema, envíenos un correo electrónico primero, aceptaremos su consejo y solicitud.

1. Reembolsar o reenviar uno nuevo para cualquier pedido debido al problema de calidad del producto.

2. Aceptamos cualquier artículo no utilizado en su paquete original como devolución dentro de los 7 días posteriores a la entrega.Los compradores deben proporcionar el número de seguimiento y el motivo específico de la devolución.

3. Si el motivo del comprador lleva el paquete de devolución, los compradores deben pagar la tarifa de envío redonda.

4.Reembolsaremos al comprador después de recibir las devoluciones en su paquete original.O los compradores pueden optar por un reemplazo.

1. Como sus comentarios son muy importantes para nosotros, tómese unos minutos para dejar un comentario positivo si está satisfecho con nuestros productos y servicios. También haremos lo mismo por usted lo antes posible.¡Gracias!

2.No dude en contactarnos antes de dejar comentarios negativos o neutrales.Haremos todo lo posible para resolver su problema y satisfacer sus necesidades.

Blog:https://www.96boards.org/blog/

Página de descargas:https://www.96boards.org/documentation/som/tb-96ai/downloads/

Página de instalación:https://www.96boards.org/documentation/som/tb-96ai/installation/

Soporte :https://www.96boards.org/documentation/som/tb-96ai/support/

Guías :https://www.96boards.org/documentation/guides/

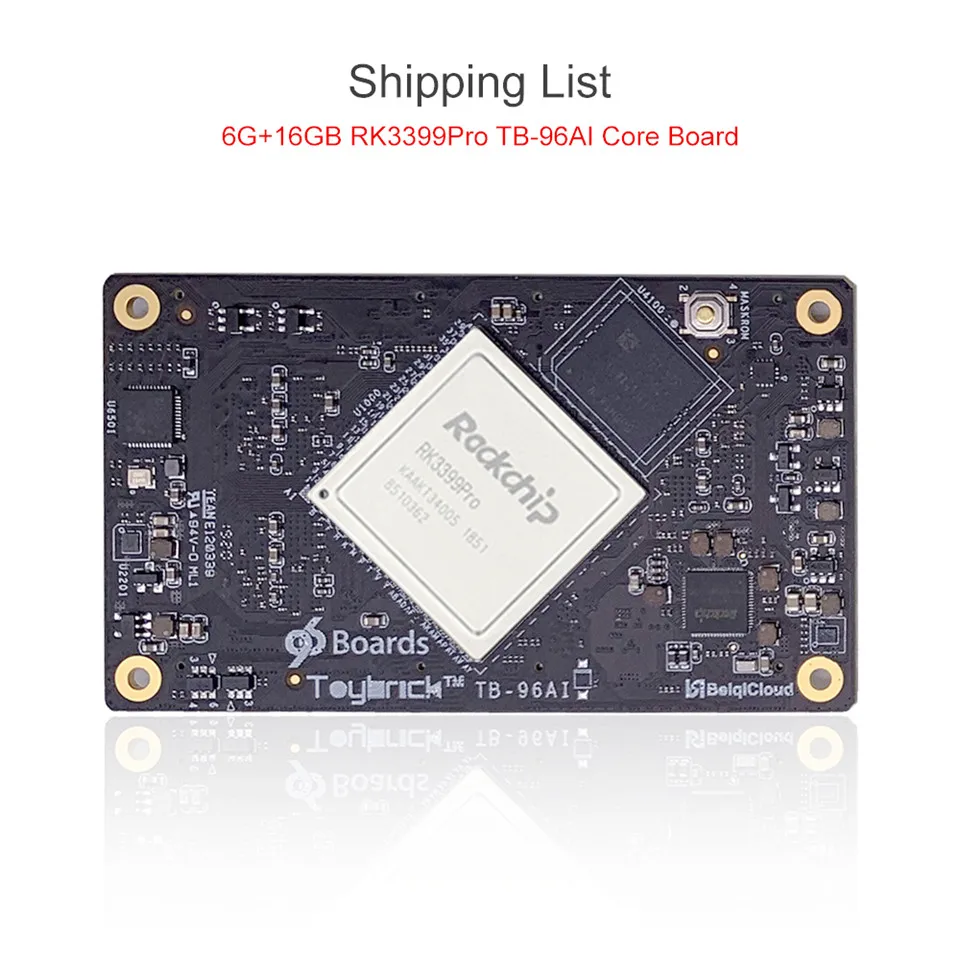

Paquete 1 yPaquete 2 y paquete 3:

3G/6G/8GPlaca central eMMC DDR3+16G

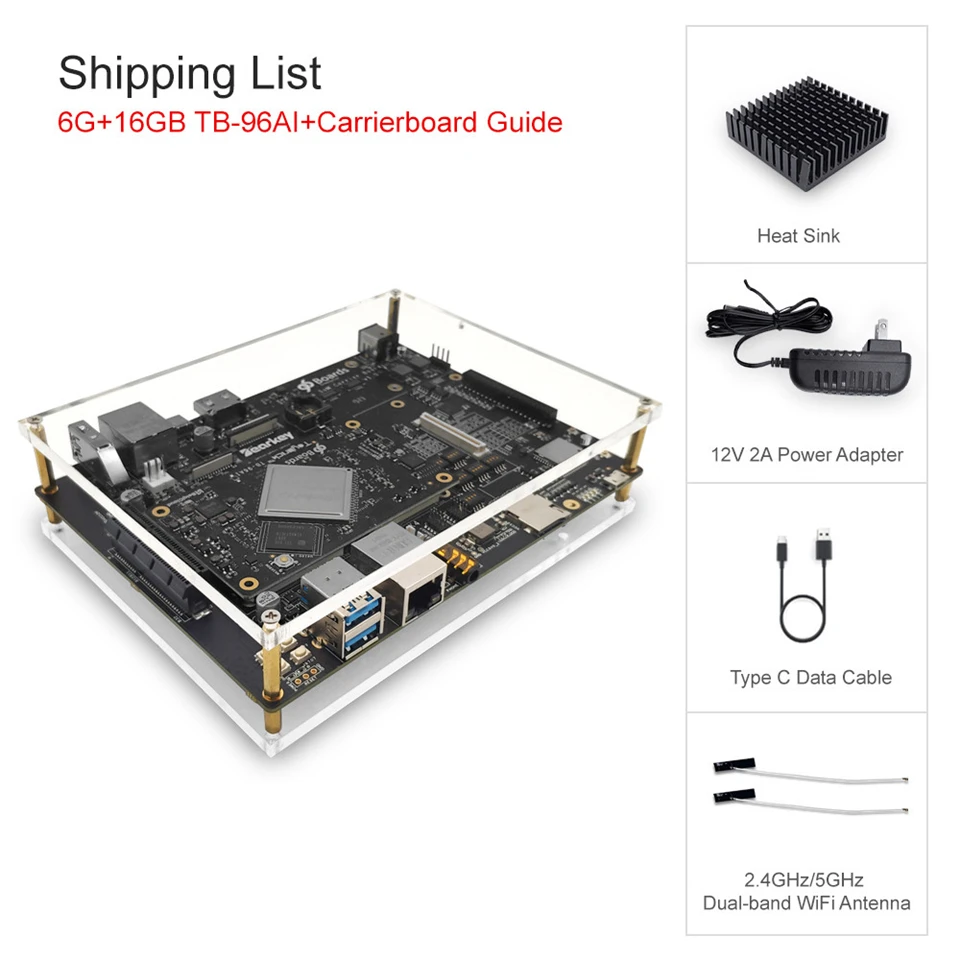

Paquete 4 & Paquete 5 y paquete 6:

1X3G/6G/8GPlaca central eMMC DDR3+16G

1X Placa portadora SoM

1 disipador de calor.

1X 12V/2AAdaptador de corriente

1 cable de datos tipo C.

1X 2,4 GHz/5Antena WiFi de doble banda GHz
