GBS8200 RGB/CGA/EGA/YUV a VGA LCD HD placa convertidora de vídeo PCBA para máquina de juegos Arcade adaptador de señal de placa base

Descripción general del producto

La consola de juegos utilizará completamente pantallas LCD.La solución de alta definición de tercera generación (modelo: Tablero de conversión de juegos) es una tarjeta de procesamiento de vídeo de alto rendimiento diseñada específicamente para la industria de los juegos.Esta solución de "baja resolución a alta resolución" facilita la producción de consolas de juegos LCD.La solución de alta definición cuenta con una potente compatibilidad y versatilidad en los juegos, y admite varios juegos de baja y alta resolución (como King of Fighters, PS2, XBOX, etc.), con una tasa de soporte al juego de más del 98%.También se puede actualizar según requisitos específicos.Con un chip DSP profesional, genera imágenes de alta resolución que son claras y de colores vivos, compatibles con varias pantallas y ampliamente utilizadas en la industria de los juegos.Lea detenidamente este manual antes de usarlo.

• Conversión profesional de CGA/EGA/VGA a VGA: Admite frecuencias de escaneo de 15 kHz, 24 kHz y 31 kHz, convirtiendo señales antiguas de baja resolución en salida VGA de alta calidad para mejorar el rendimiento de visualización de las consolas de juegos en monitores modernos.

• Mejora integral de la pantalla: La tecnología de conversión garantiza imágenes más claras, lo que la hace adecuada para varios tipos de juegos.

• Salida VGA estándar: Admite todas las resoluciones de 640x480 a 1920x1080, lo que garantiza una amplia compatibilidad y flexibilidad.

• Amplia gama de tamaños de pantalla LCD: Ya no se limita a 29 pulgadas, lo que permite a los usuarios elegir pantallas de diferentes tamaños según sus necesidades.

• Sin parpadeo y con baja radiación: Reduce eficazmente la fatiga visual, proporcionando una experiencia de visualización más cómoda y al mismo tiempo ayuda a proteger la vista de los usuarios.

Instalación rápida: consulte el siguiente diagrama para conocer las conexiones.

**Instrucciones de cableado**:

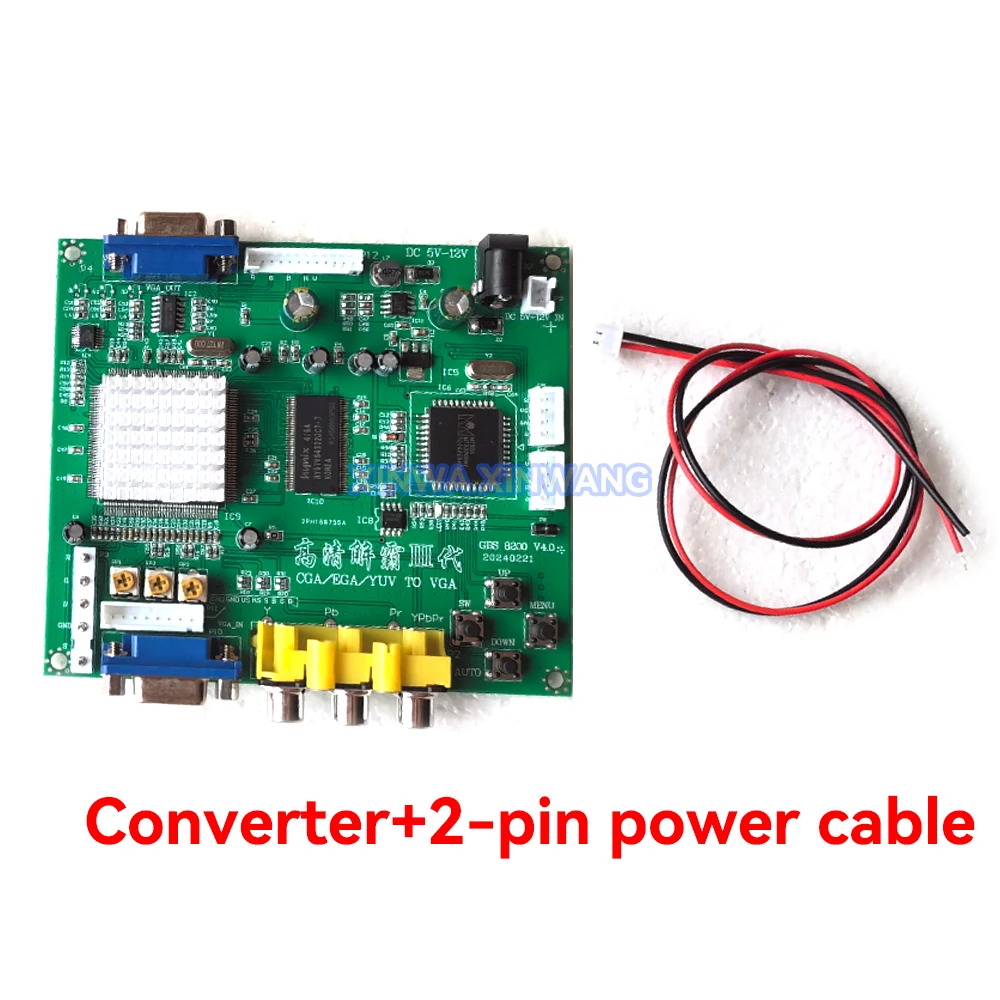

- **5VIN (P7, P9)**: Se puede seleccionar cualquiera de estas dos interfaces."5VIN" se conecta a una entrada de alimentación de +5V DC y el cable de tierra corresponde a GND.

- **VGA OUT (P4)**: Conéctese a un dispositivo de visualización que admita señales VGA, como un monitor LCD, un televisor de retroproyección o una pantalla de plasma.

- **VGA IN (P10)**: Conéctese a una fuente de entrada de señal VGA.

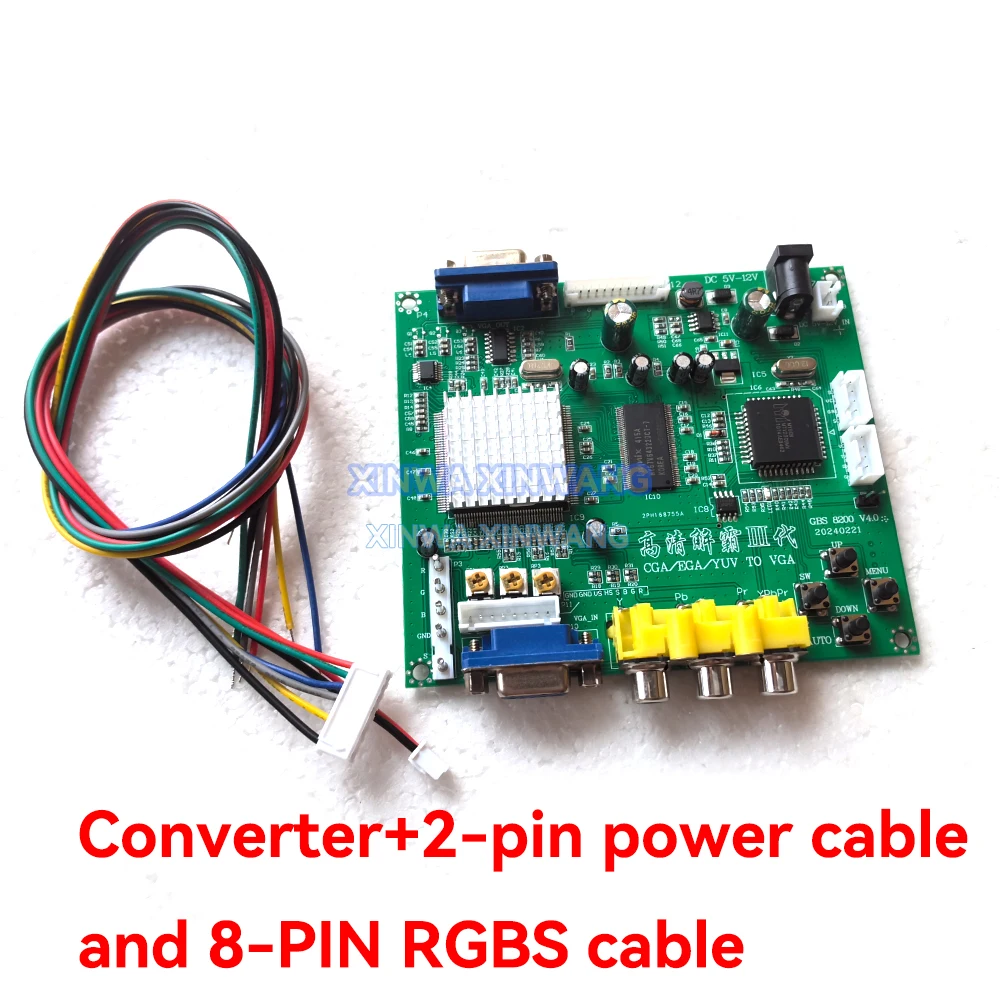

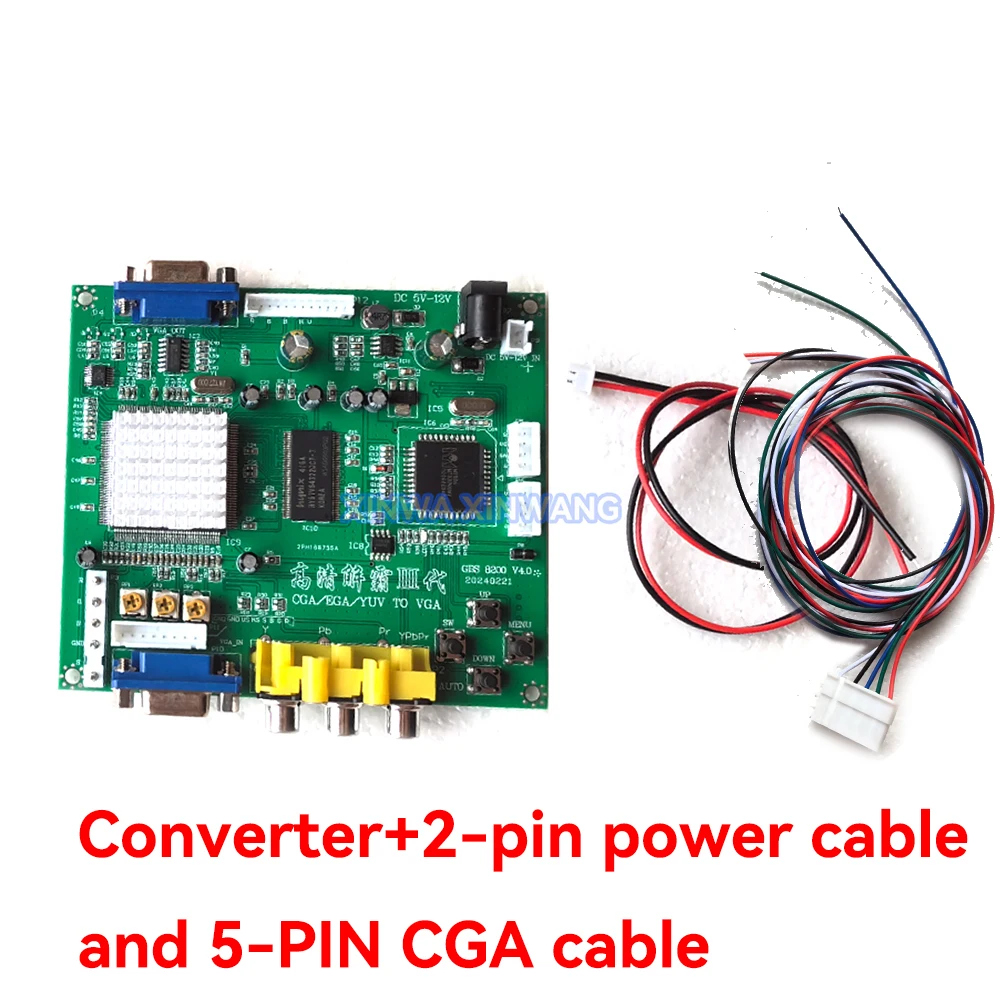

- **RGBS (P3, P11)**: Para entrada de señal de sincronización separada y entrada de señal de sincronización combinada RGB; elija uno según el uso real.

- **YPbPr (P2)**: Conéctese a una entrada de señal de vídeo componente.

Antes de realizar cualquier conexión, asegúrese de haber leído atentamente el manual y seguir correctamente el diagrama de cableado.

Precaución: Si el cable de conexión a tierra del convertidor es diferente al de la placa de juego, puede provocar que la pantalla se mueva.

Lista de embalaje: tablero de 1 pieza
