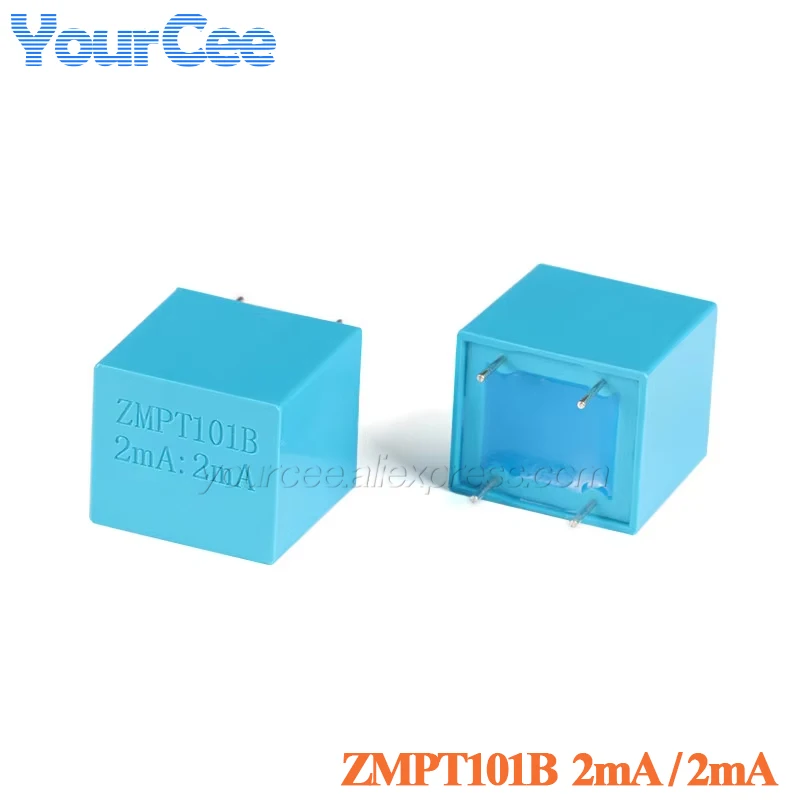

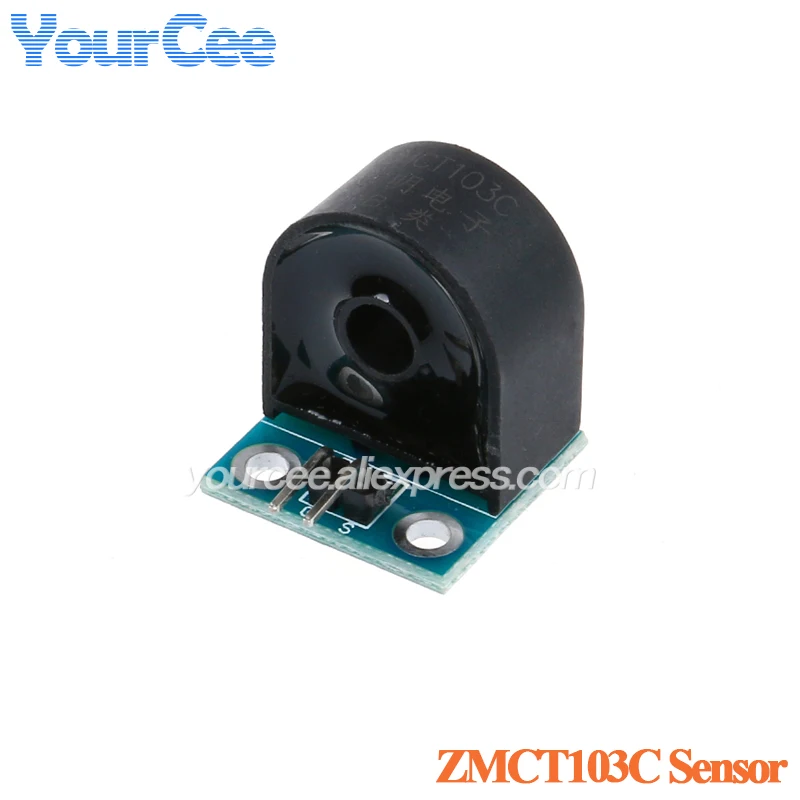

Gama de Sensor de transformador de corriente CA monofásico AC precisión activa ZMCT103 módulo de transformador de corriente ZMPT101B 2mA ZMCT103C 5A

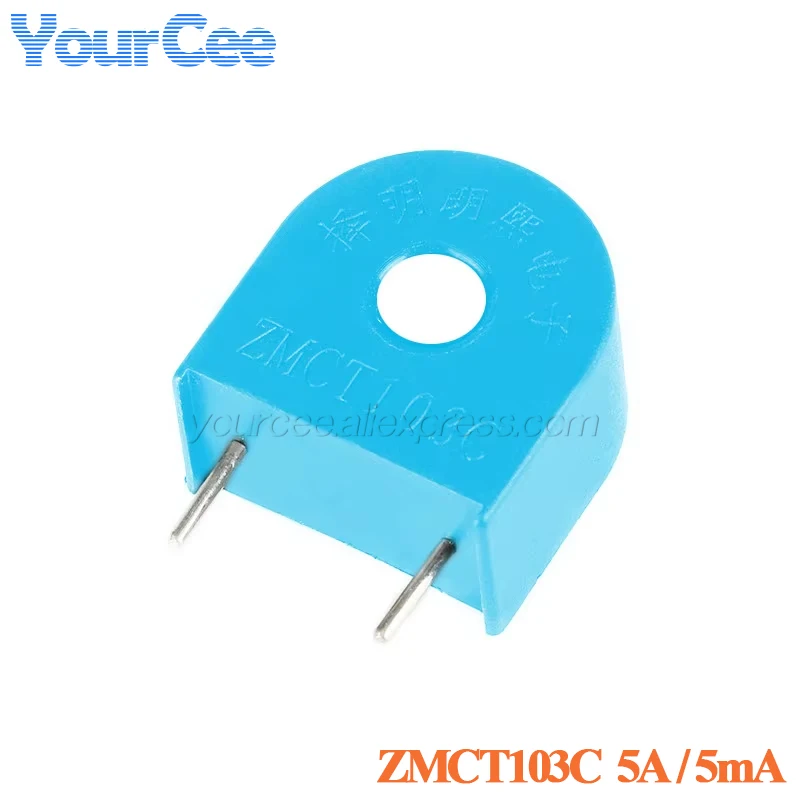

• Modelo de producto: ZMCT103

• Corriente de entrada nominal: 5A

• Corriente de salida nominal: 5mA

• Relación: 1000:1

• Fase (cuando la entrada nominal):=15(100 ohmios)

• El rango lineal: 0-15A (100 ohmios)

• Linealidad: 0,2%

• Voltaje de aislamiento: 4500V

• Usos: Para medición de corriente y potencia.

• Material de sellado: resina epoxi

• Método de instalación: instalación de tablero impreso

• Temperatura de trabajo: -40 a +85 grados

• Material de la carcasa: ABS

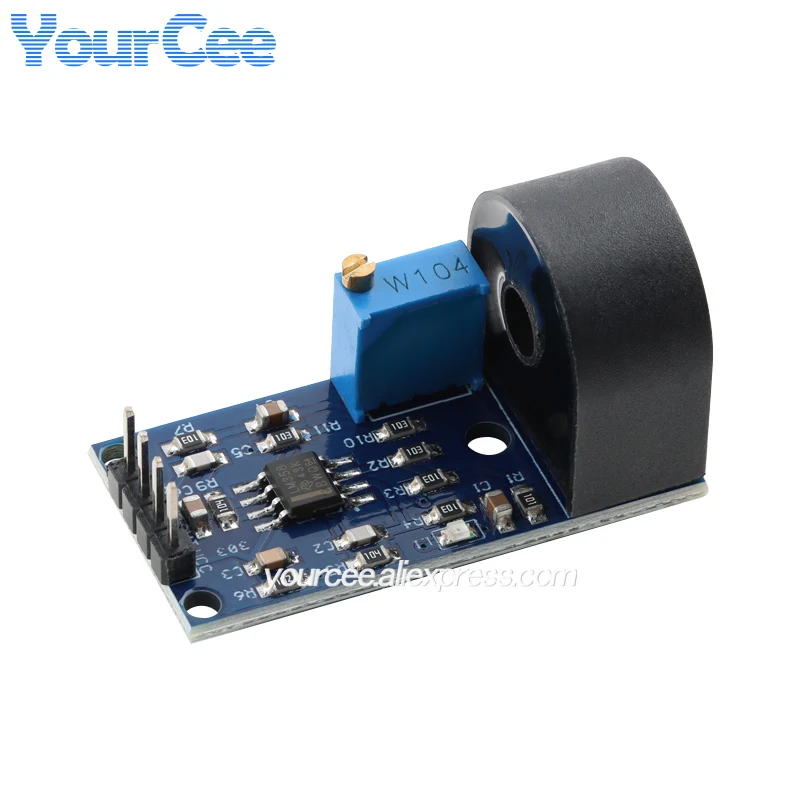

• 1.Transformador de corriente de microprecisión integrado

• 2.Resistencia de muestreo integrada

• 3.Los módulos 5A se pueden medir dentro de una corriente alterna, la salida analógica correspondiente a 5A/5mA

• 4.Corriente de entrada nominal: 5A

• 5.Corriente de salida nominal: 5mA

• 6.Cambio: 1000:1

• 7.El rango lineal: 0 ~ 10A (100 ohmios)

• 8.Linealidad: 0,2%

• 9.Clasificación de precisión: 0,2

• 10.Utiliza voltaje de aislamiento: 3000V Medición

• 11.Material de sellado: resina epoxi

• 12.Temperatura de funcionamiento: - 40 Celsius - + 70 Celsius

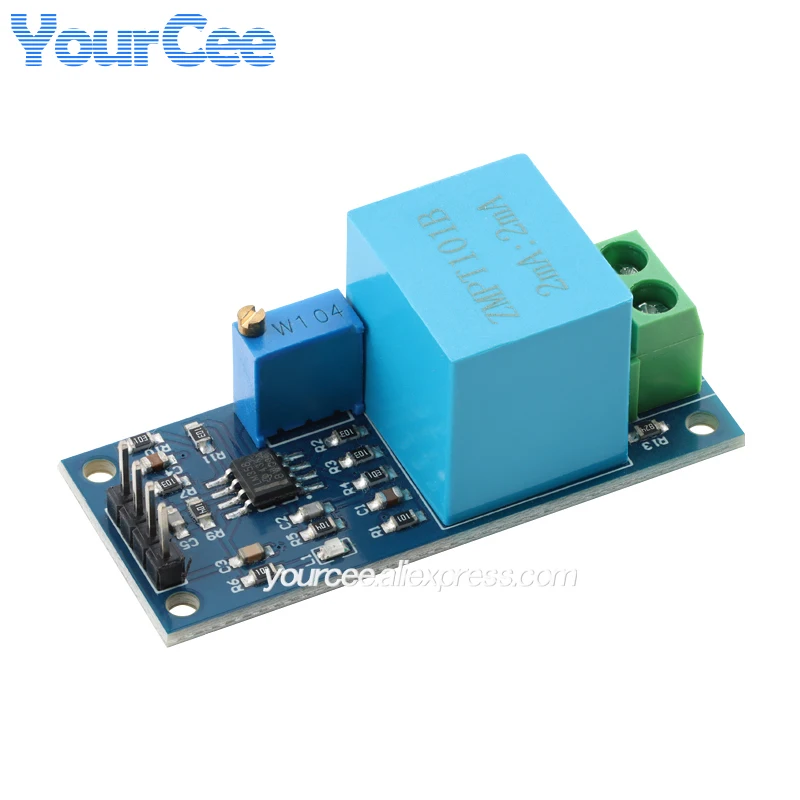

Transformador de voltaje: Microtransformador de voltaje de precisión integrado

Circuito amplificador operacional: circuito amplificador integrado de alta precisión, la señal para realizar el muestreo exacto y la compensación adecuada y otras funciones.

Salida de voltaje de modo: el módulo puede medir voltaje de CA dentro de 250 V, se puede ajustar el modo de salida correspondiente

Señal de salida: la señal de salida de la onda sinusoidal, la forma de onda de la mediana (componente CC)

Tensión de alimentación: 5-30v
