FPV 10G USB 3,1 tipo C USB-C adaptador de 90 grados 5-300CM cinta FPC Cable plano tipo C USB C 3,1 para fotografía aérea multicóptero

Nombre de marca: ADT-LINK

Nombre del producto: cable plano USB 3.1 tipo C macho a tipo C hembra

Modelo de producto: serie UTT3-MF-13P

gen2x1 10Gbps dentro de 50cm; gen1x1 5Gbps dentro de 1 metro

Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,

Capacidad actual: 3A dentro de 50 cm;1,5 A dentro de 1 metro

Aplicación del producto:Navegador GPS, dispositivo de almacenamiento, dispositivo de imágenes, placa de desarrollo ROCK Pi 4 Raspberry Pi MCU, extensión de dispositivo USB incorporada, conveniente para fuente de alimentación USB y transmisión de señal USB del cardán portátil SLR, etc.

Consejos de adquisición: asegúrese de comprar primero 1 o 2 muestras y luego compre al por mayor después de probarlas y verificar que sean correctas.

Restricción de compra: este producto está diseñado para conectarse a dispositivos USB integrados.No es apto para uso externo general.Está limitado al ingeniero del producto especificar la compra.Los compradores individuales no deben realizar un pedido de compra.Este producto tiene una estructura frágil y no es apto para uso civil.No es fácil de usar para fines generales.

Descripción del número de pieza de la serie ADT USB:

S=USB-A; C=USB-C; W=USB-B; F=USB-E
Descripción de la longitud del cable:

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.

Nota 1: Ancho de banda de velocidad: la longitud del cable admite una velocidad gen2 de 10 Gbps dentro de 50 cm y admite una velocidad gen1 de 5 Gbps dentro de 1 metro.

Nota 2:La señal TX-TX macho a hembra está conectada directamente y los terminales maestro y esclavo deben distinguirse cuando se usan.

Nota 3:(Master) significa conectarse al puerto host; (esclavo) significa conectarse a dispositivos como la cámara de la caja del disco duro y otros dispositivos, etc.

Nota 4:El conector hembra tipo C del cable de extensión solo se puede conectar al dispositivo y no se puede conectar a la computadora host de manera irreversible.No está permitido utilizar la fuente de alimentación al revés.Está prohibido utilizar dos cables USB en serie al revés; de lo contrario, la función USB fallará.Esta es una limitación de la definición USB, no un problema de diseño.

Nota 5:¿Cuál es la diferencia entre el modelo de producto T4A/T5A y T4B/T5B?

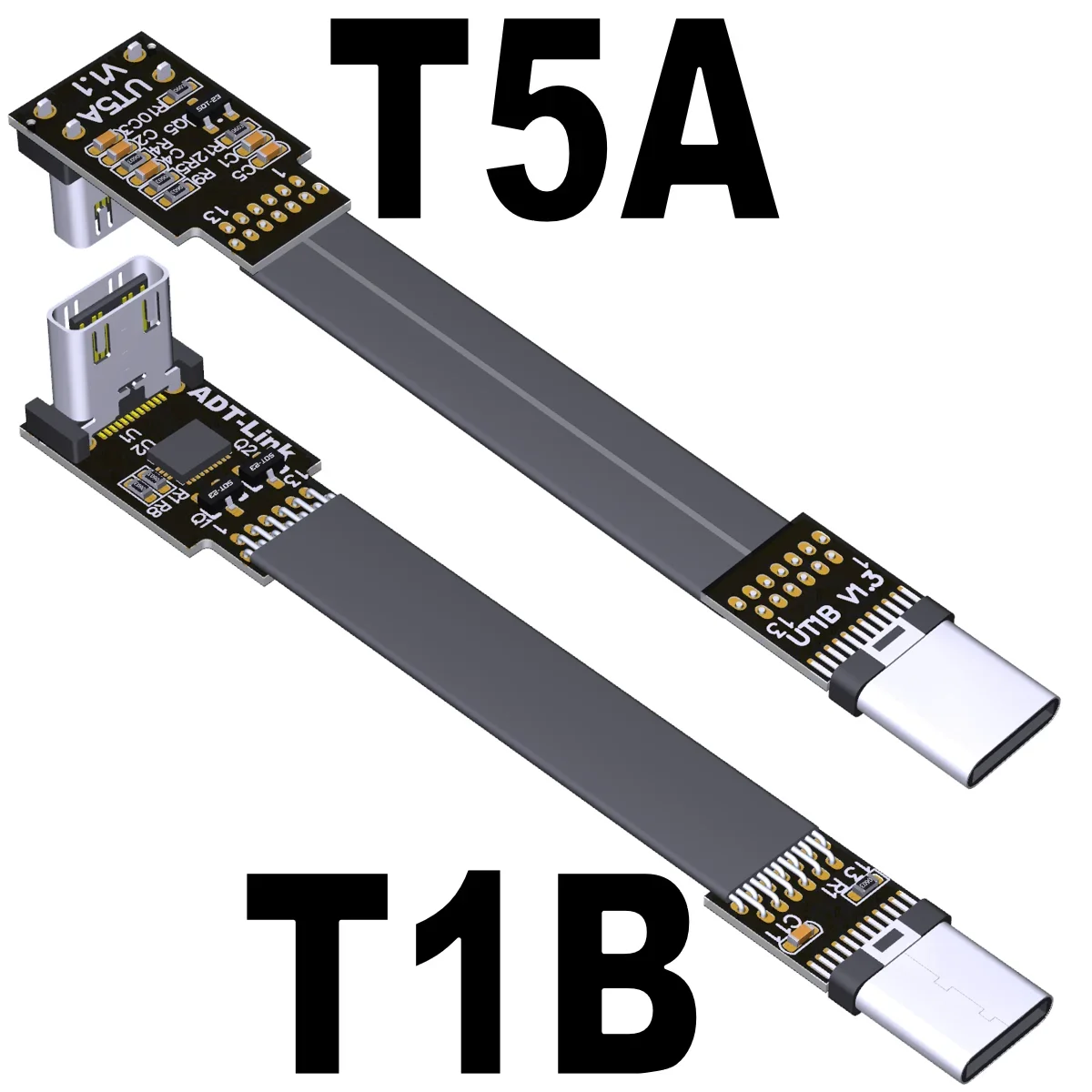

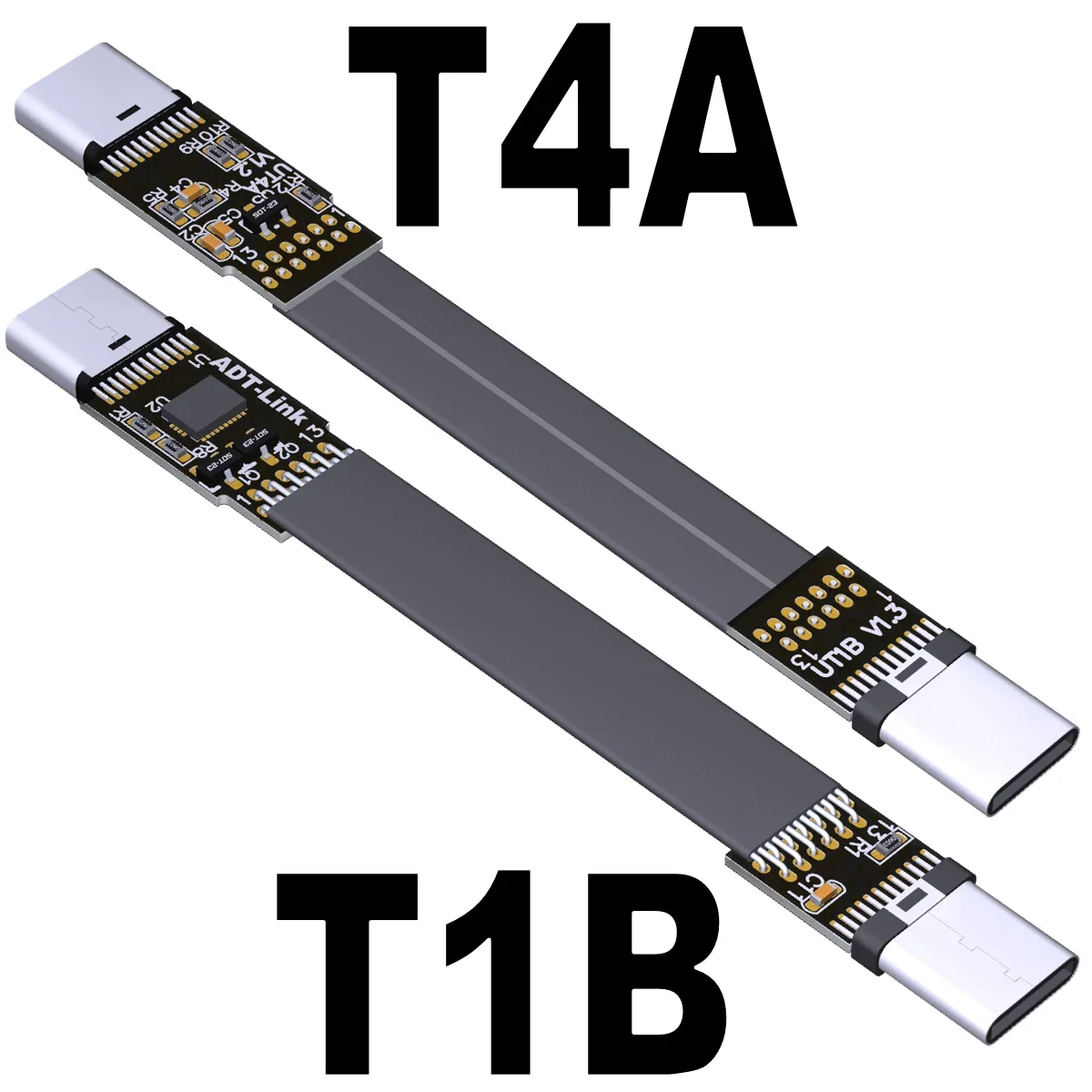

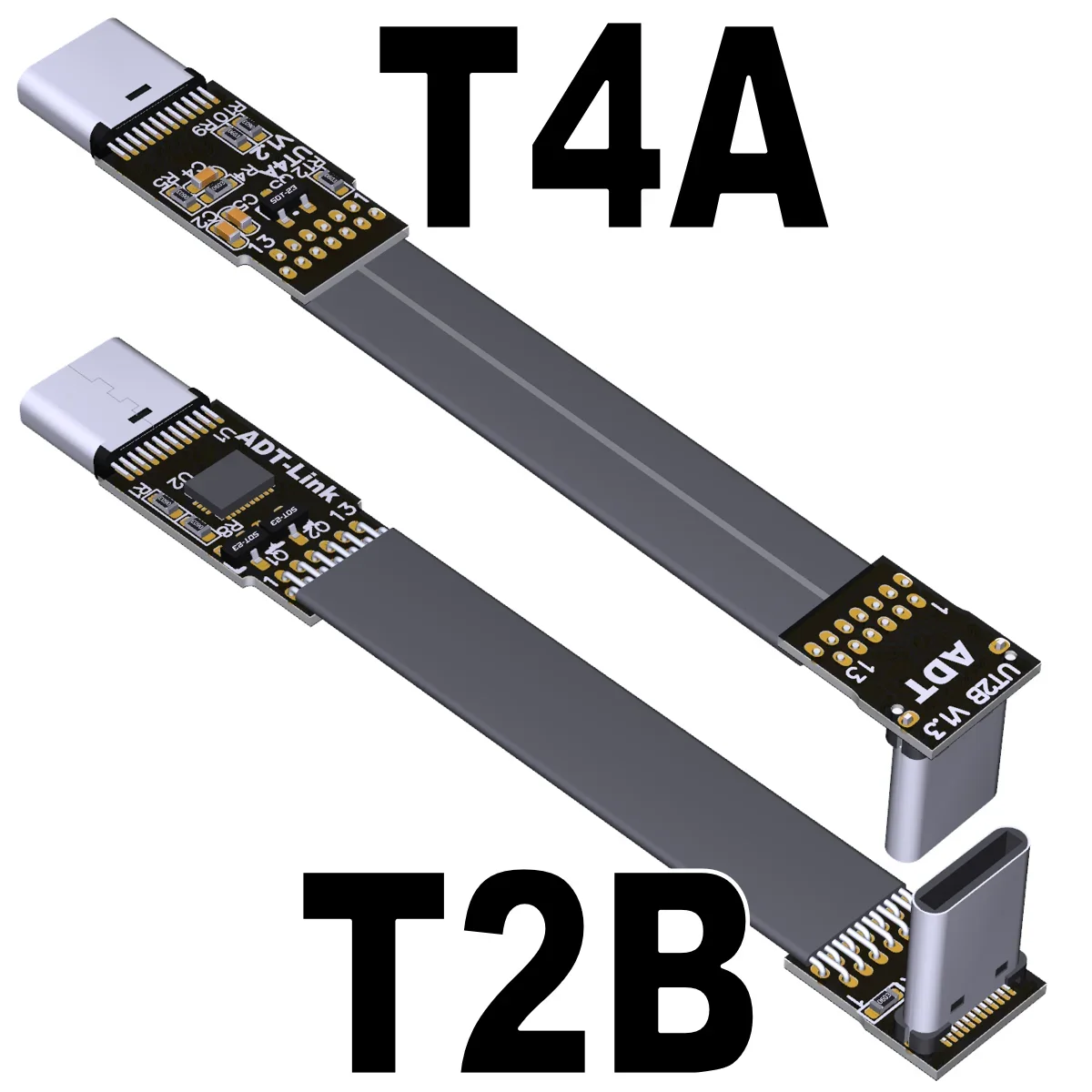

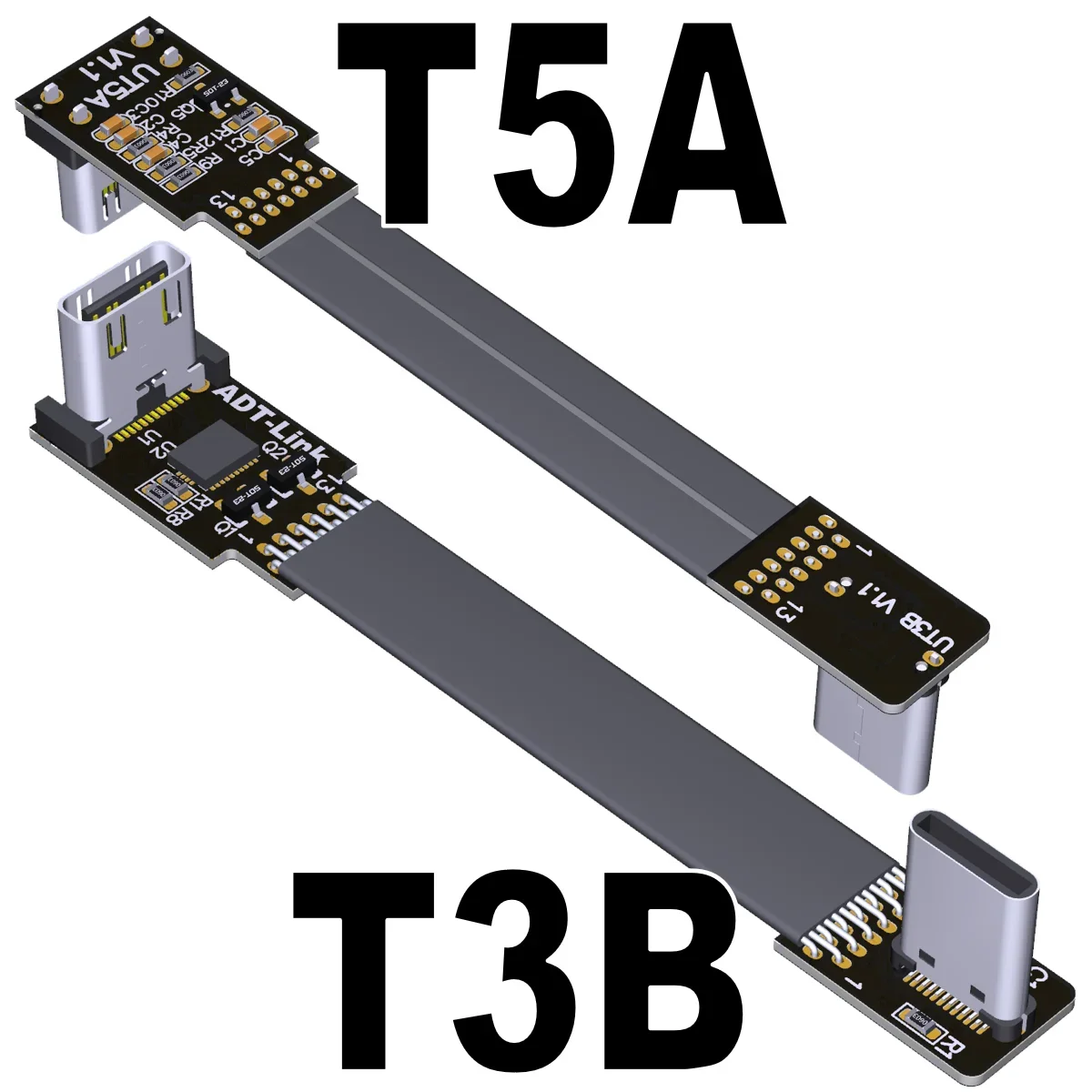

T4A/T5A con chip, admite enchufe positivo y negativo USB3.1, ambos son 10G de alta velocidad

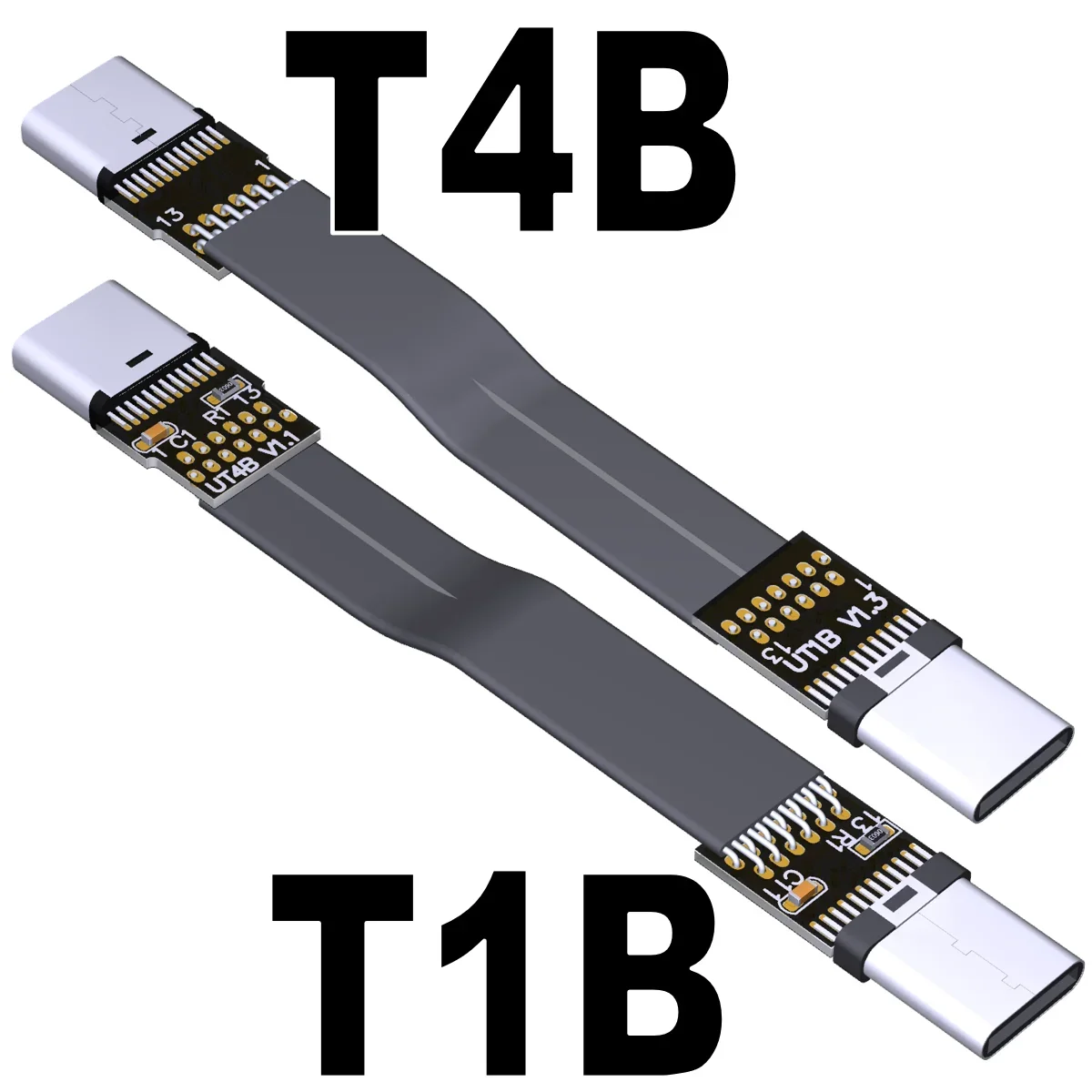

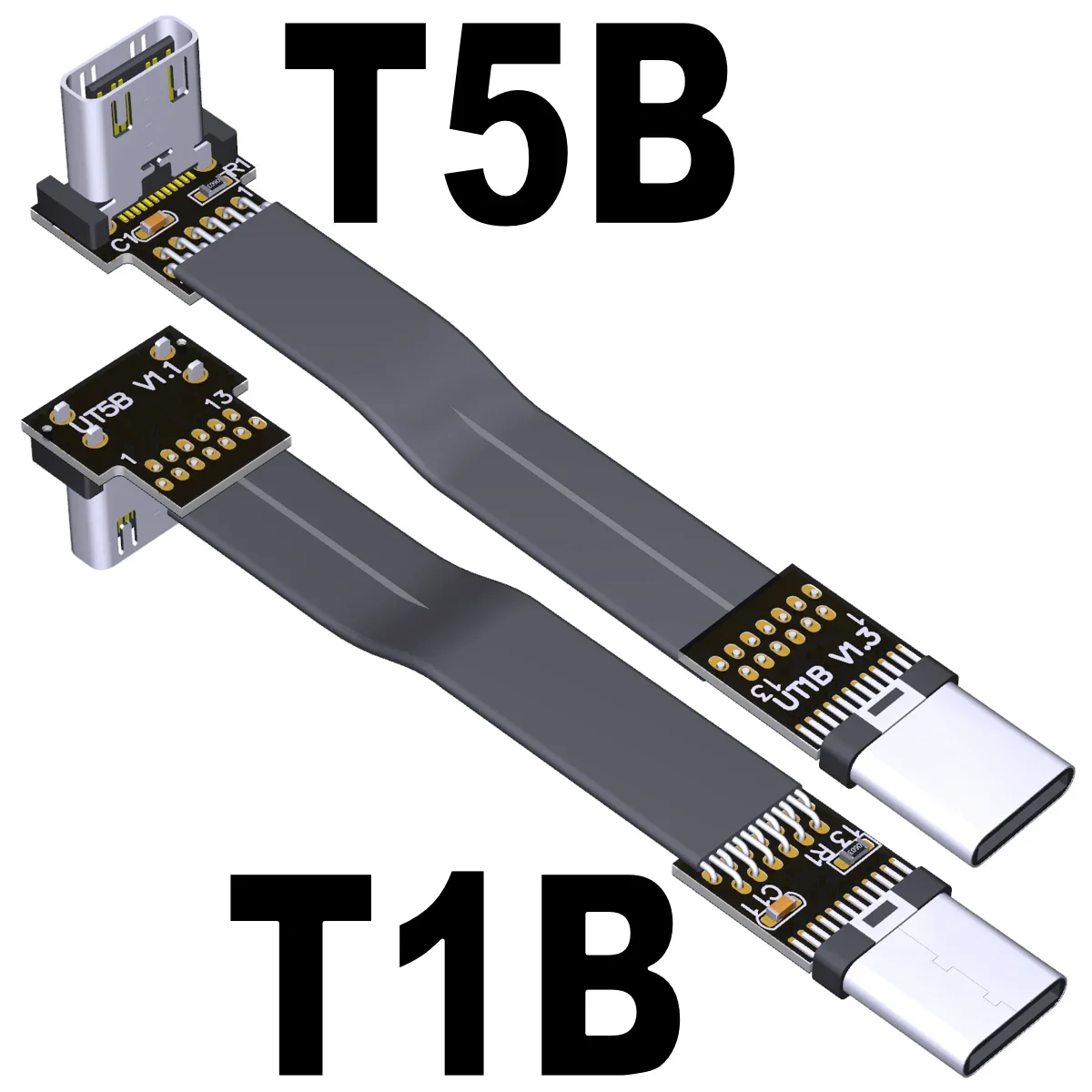

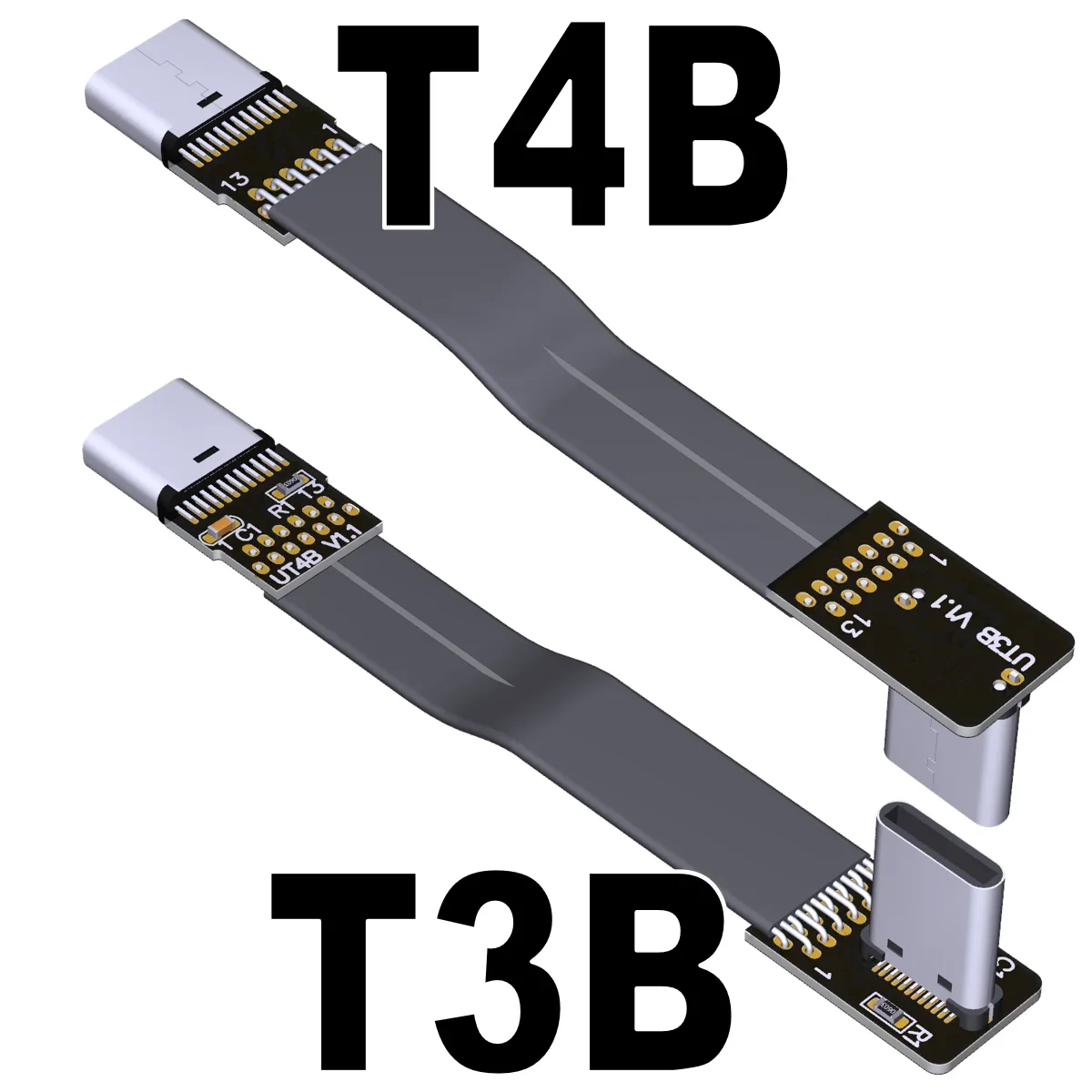

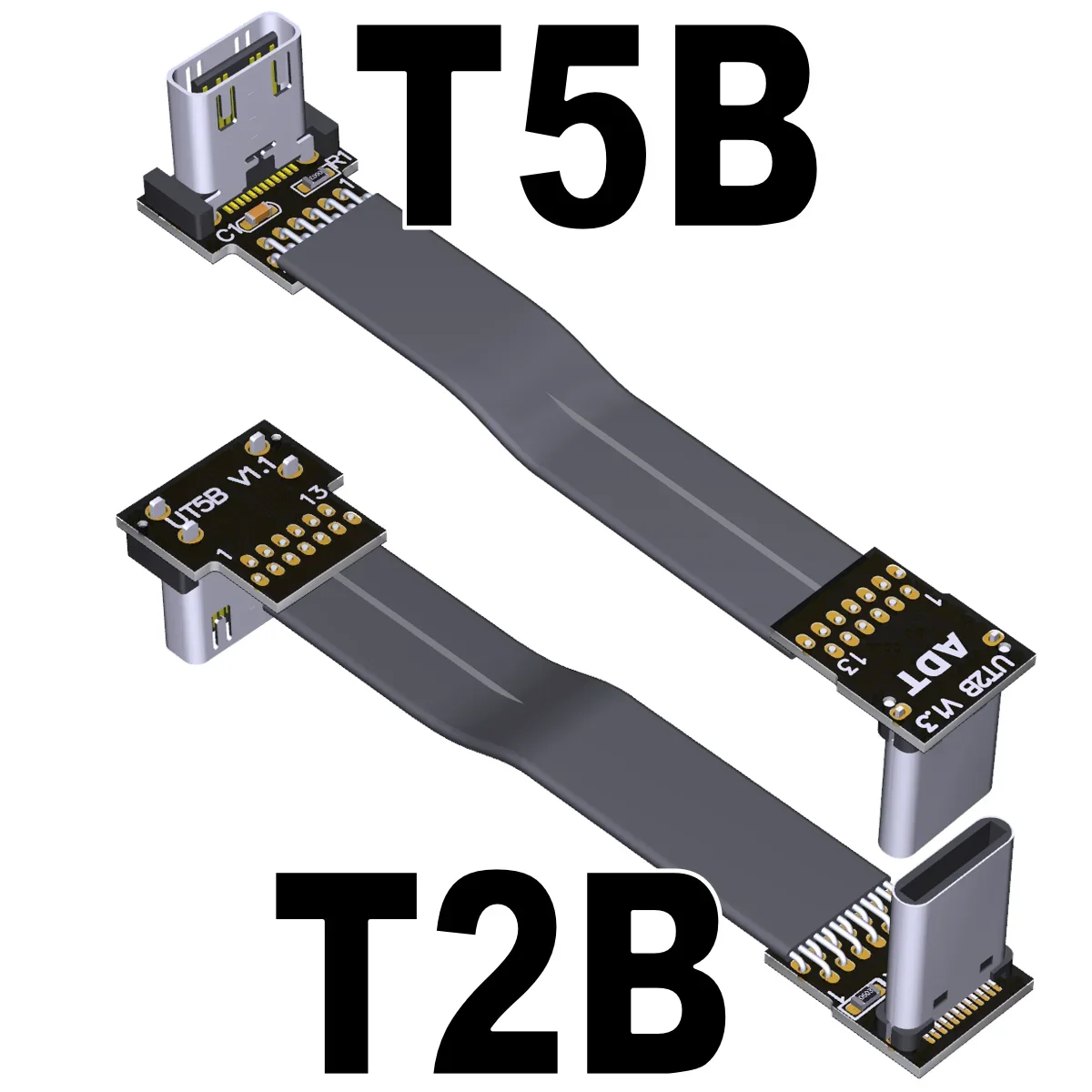

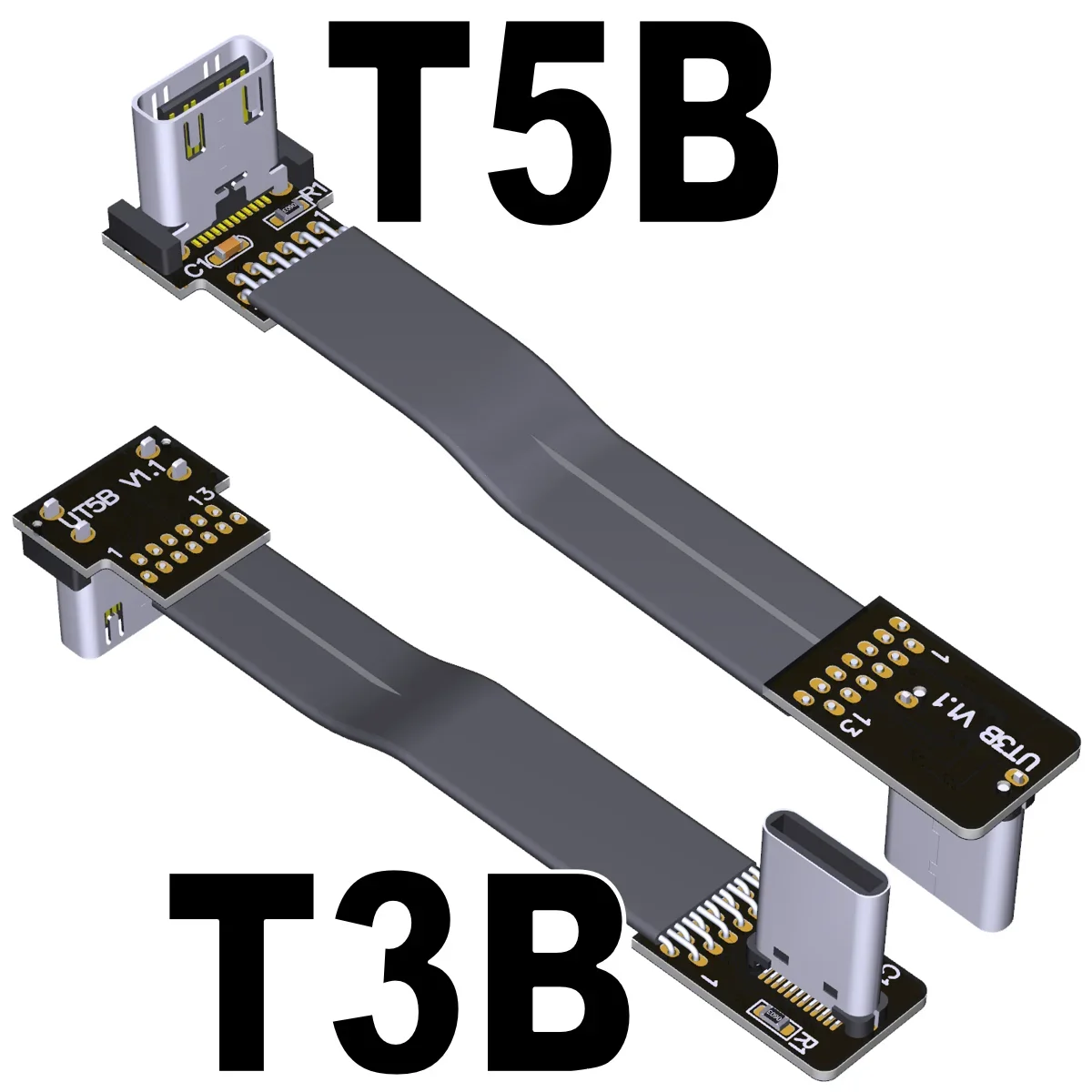

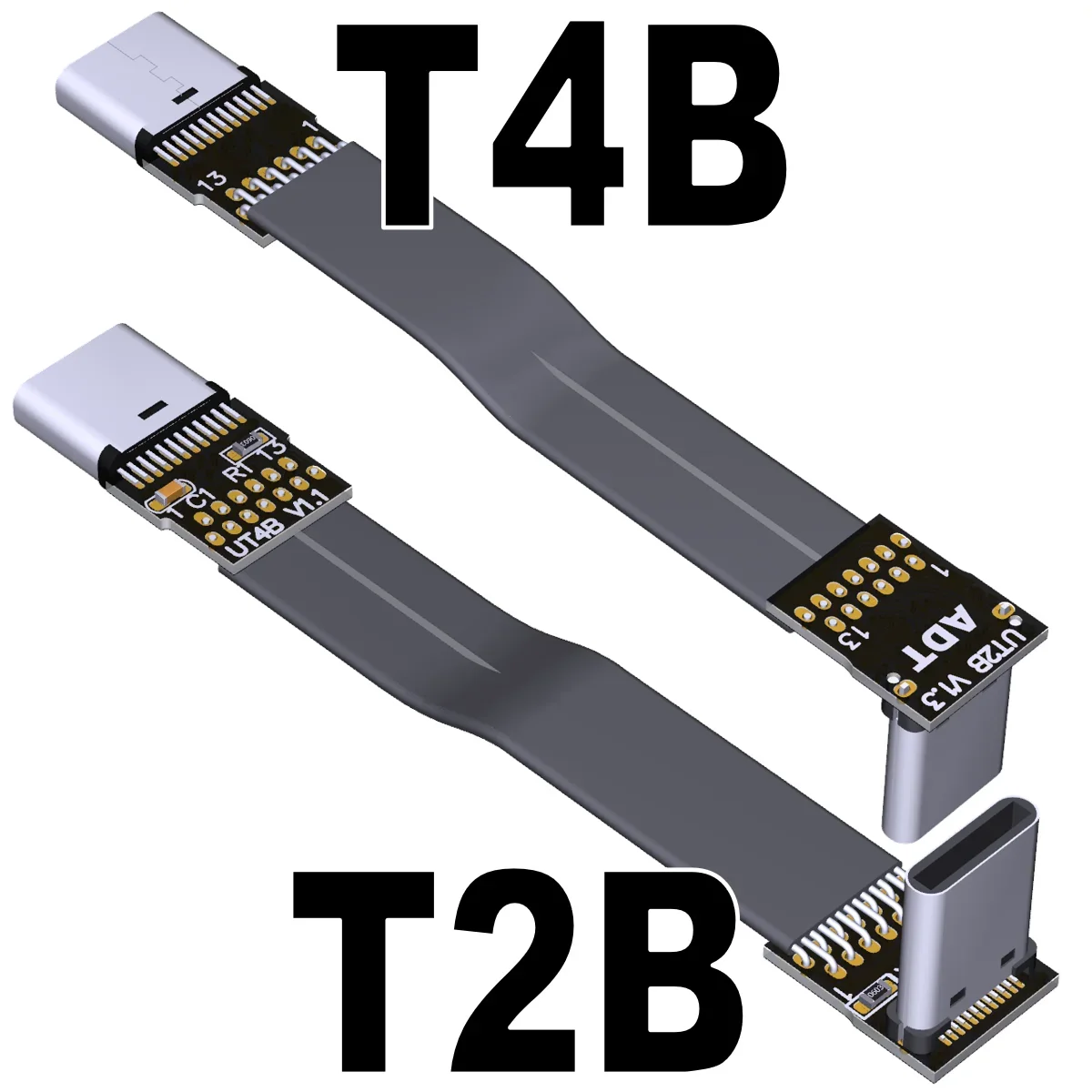

T4B/T5B no tiene chip y también admite inserción positiva y negativa.La inserción positiva puede admitir USB 3.1 de alta velocidad, pero la inserción inversa solo admite USB 2.0 de baja velocidad.

Resumen de las cuestiones técnicas:

No, para purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB están soldados y protegidos por la funda del tubo termorretráctil, por lo que el producto no se puede separar.

¿Grosor del cable?¿Se puede doblar?

El grosor del alambre es de 1,4 mm y se puede doblar y doblar sin afectar el uso.

¿Existe algún blindaje EMI para el cable?

Sin escudo metálico. El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos. Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
