ESP32-P4 Smart 86 TV Box Placa de desarrollo 4 pulgadas 720x720 pantalla táctil RS485 relé cámara RJ45 ETH

Características del producto

Esta serie de productos es una placa de desarrollo de alto rendimiento basada en el chip ESP32-P4.Adopta un diseño de arquitectura RISC-V de doble núcleo más de un solo núcleo, con una pantalla táctil IPS de 4 pulgadas con una resolución de 720 × 720 a bordo, y admite una variedad de interfaces de interacción persona-computadora, incluido MIPI-CSI con procesador de señal de imagen integrado (ISP) y USB OTG 2.Interfaz 0 HS compatible con conexión de alta velocidad.El chip ESP32-P4 integra periféricos de firma digital y una unidad de gestión de claves dedicada para garantizar la seguridad de los datos y las operaciones.Está diseñado para aplicaciones de alto rendimiento y alta seguridad, y cumple plenamente con los mayores requisitos de las aplicaciones integradas para soporte de interfaz persona-computadora, capacidades de computación de borde y características de conexión IO.

• MCU de alto rendimiento con procesadores dual-core y single-core RISC-V de 32 bits

• ROM HP incorporada de 128 KB, ROM LP de 16 KB, HP L2MEM de 768 KB, SRAM LP de 32 KB y TCM de 8 KB

• Las potentes capacidades de procesamiento de imágenes y voz, las interfaces de procesamiento de imágenes y voces incluyen códec JPEG, acelerador de procesamiento de píxeles (PPA), procesador de señales de imágenes (ISP) y codificador de vídeo H264.

• Se apilan 32 MB de PSRAM dentro del paquete del chip y 32 MB Nor Flash están integrados fuera del paquete

• Interfaces periféricas comunes como MIPI-CSI, MIPI-DSI, USB 2.0 OTG, Ethernet, SDIO 3.0 Ranura para tarjeta Micro SD, micrófonos duales que admiten cancelación de eco, terminales de altavoz y terminales de batería RTC que aparecen en la placa (diferentes productos tienen diferentes piezas de salida, consulte la introducción de los recursos)

• Admite arranque seguro, cifrado de flash, acelerador cifrado de hardware y generador de números aleatorios de hardware.También admite protección de acceso de hardware, lo que permite la gestión de derechos de acceso (APM) y la separación de privilegios.

Parámetros de la pantalla

nombre

Pantalla táctil IPS de 4 pulgadas

Resolución

720 × 720

Interfaz de comunicación

compatible con RGB565,RGB666,RGB888

Panel de visualización

IPS

Tipo táctil

capacitancia

Chip táctil

GT911

brillo

400 cd/m2

Contraste

1200:1

Ángulo de visión

170°

Dimensiones (H×V)

86,5 × 86,5 (mm)

Tamaño de la pantalla (H×V)

71,93 × 71,93 (mm)

Paso de punto (H×V)

0,0999 × 0,0999 (mm)

Color de la pantalla

16,7 millones de colores

Pantalla táctil IPS de 4 pulgadas

170° amplio ángulo de visión, excelente rendimiento de pantalla, alto contraste

Nota: Al conectar el cable de red, se debe considerar la profundidad de la caja inferior de 86.Puedes elegir un cable de red con cabeza de cristal de cuerpo corto.

Diagrama de instalación

Especificaciones estándar 86 con diseño de estructura modular, fácil de instalar

Nota: Caja base 86 y tornillos no incluidos.

Se recomienda utilizar una caja trasera tipo 86 con una profundidad superior a 33 mm.
Si necesita conectarse a una interfaz RJ45, se recomienda utilizar una caja inferior con una profundidad de ≥ 35 mm.
Si necesita utilizar una caja trasera de 33 mm a 35 mm, debe considerar usar una cabeza de cristal de cuerpo corto.

(Solo ESP32-P4-86-Panel-ETH-2RO puede ampliar puertos de red, RS485 y relés)

Entrada y salida de audio

El chip de códec de audio ES8311 integrado y el circuito de cancelación de eco ES7210 satisfacen los escenarios de aplicación de audio diarios

Admite interacción de voz AI

Admite plataformas de IA convencionales y se puede conectar a plataformas de modelos grandes en línea.
Modelos de IA como Doubao y DeepSeek

Rendimiento potente y altamente integrado

Adopte el diseño integrado del módulo ESP32-P4-Core, ESP32-P4 incorporado, 32 MB ni Flash

Módulos Wi-Fi 6 y Bluetooth

El módulo ESP32-C6-MINI integrado amplía Wi-Fi 6 de 2,4 GHz y Bluetooth 5 (LE) para ESP32-P4 y utiliza el protocolo de interfaz SDIO para la comunicación, proporcionando una conexión estable y una transmisión eficiente.

Escenario de aplicación

Descripción general de los recursos

Sólo ESP32-P4-86-Panel-ETH-2RO tiene los siguientes recursos

ESP32-P4-WIFI6-Touch-LCD-4B

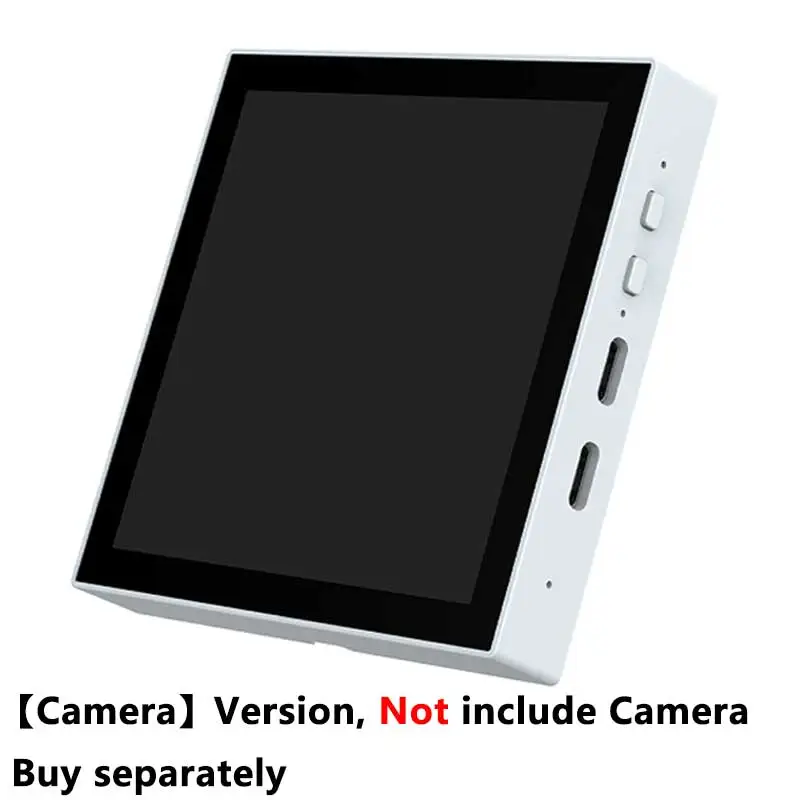

Cámara externa disponible
