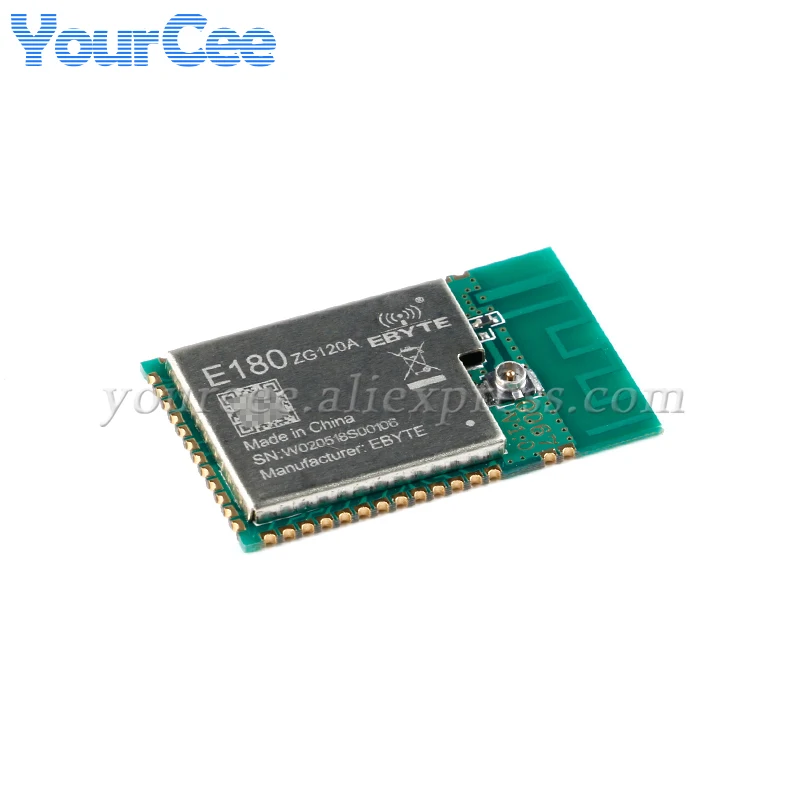

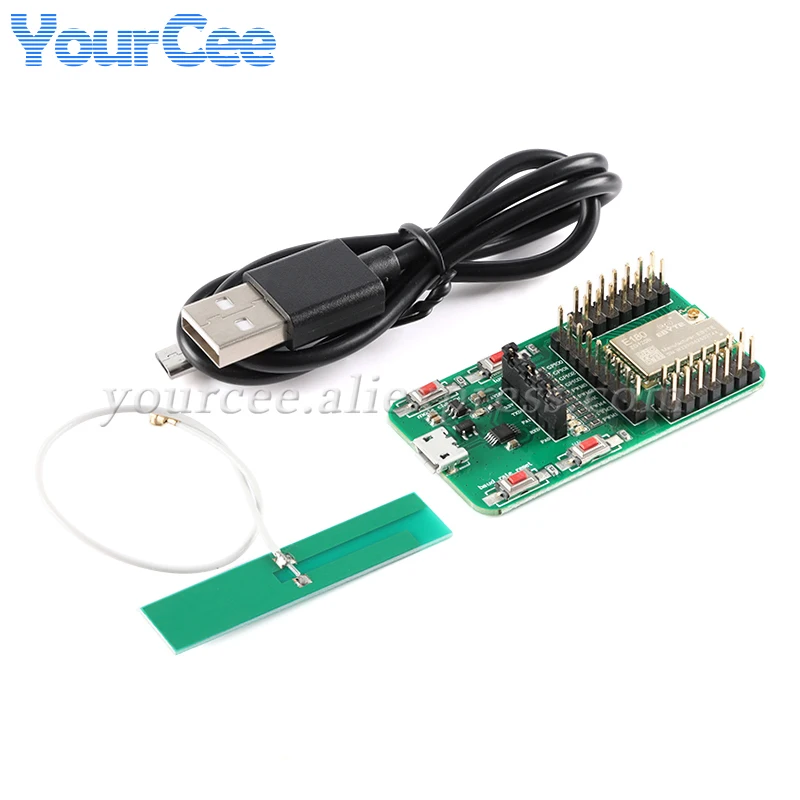

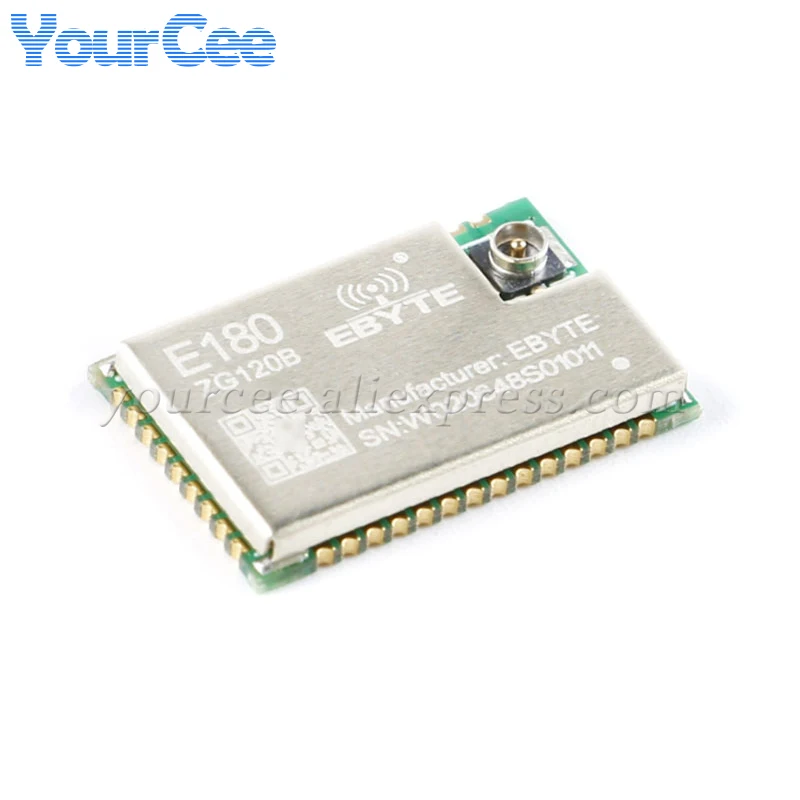

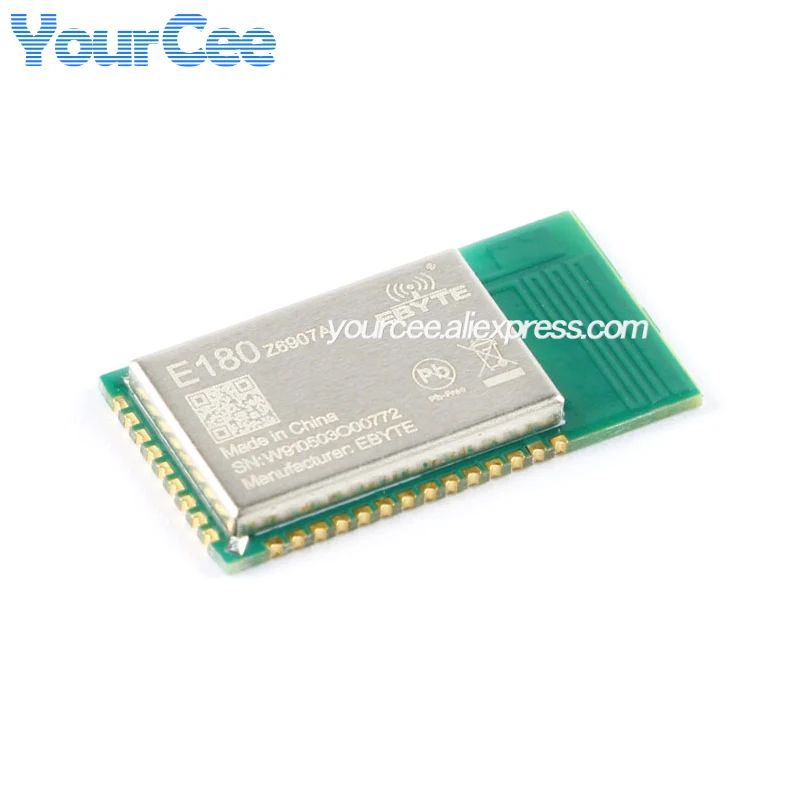

E180-ZG120A 3,0 EFR32 E180-ZG120B 2,4G Wifi red inalámbrica transparencia módulo de protocolo TouchLink integrado E180-Z6907A

Introducción: Un módulo ZIGBEE pequeño, de bajo consumo y alta confiabilidad de 2,4 GHz basado en Silicon Labs EFR32MG1B, que está diseñado y producido por Chengdu Ebyte.El chip viene con ARM Cortex de 32 bits de alto rendimiento.-Núcleo M4, amplificador de potencia interno integrado, potencia de transmisión de hasta 20 dBm.

Parámetro principal

Valor

Observación

Frecuencia (GHz)

2.400 ~ 2,480 GHz

Admite banda ISM

Potencia máxima Tx (dBm)

20 dBm

Potencia de transmisión de RF de hasta 20 dBm

Velocidad de datos aéreos (bps)

250 kbps

La velocidad de datos aéreos es de 250 kbps

Distancia para referencia

1000 m

Entre dos puntos (la red ZigBee admite la función multihíba de enrutamiento y la distancia de transmisión se puede ampliar aumentando el enrutador).

Parámetro de hardware

Valor

Observación

Tamaño

17,5*28,7mm

-

Antena

PCB/IPEX

Impedancia de 50 ohmios

Embalaje

SMD

-

Parámetro electrónico

Min.

Tipo.

Máx.

Unidad Unidad

Observación

Tensión de funcionamiento (V)

1.95

3.3

3.7

V

≥3,3 V garantiza la potencia de salida

Nivel de comunicación (V)

-

3.3

-

V

Para 5V TTL, puede correr riesgo de quemarse

Corriente TX (mA)

-

135

-

mA

Consumo de energía instantáneo

Corriente RX (mA)

-

11.6

-

mA

-

Corriente de sueño (μA)

-

2.5

-

μA

Consumo de energía instantáneo

Temperatura de trabajo (℃）

-40

-

+85

℃

Grado industrial
