Dispositivo de fuente de alimentación 52Pi Original 18650 UPS con RTC y coulómetro Pro, dos puertos USB extendidos para Raspberry Pi 5/4 B / 3B +/ 3B

52Pi UPS y UPS Plus (Actualización remota del firmware OTA y RTC y Coulómetro

[Descripción]

La placa UPS admite Raspberry Pi 4B pero también agrega salida tipo C. Proporciona suficiente energía para que el Raspberry Pi haga que su Raspberry Pi siga funcionando mientras se mueve, y su diseño es tan inteligente que puede deshacerse de los problemas de un cable masivo. Este UPS puede proporcionarle la operación de reemplazar la batería usted mismo. Este nuevo UPS no solo admite un módulo RTC independiente, sino que también proporciona un contador de Coulomb.
Puede obtener información sobre el voltaje y la corriente de la batería a través de I2C en el sistema. Combinado con diferentes métodos de programación, puede heredar la información de energía en el sistema. También es conveniente detectar el estado de la batería, que se puede detectar y advertir a través del programa. Puede utilizar la mayoría de las baterías estándar 18650 y cumplir plenamente con las características de la batería en términos de duración de la batería. Además, la pantalla de potencia proporcionada en la placa de circuito también es muy fácil de usar. La luz LED iluminada puede mostrar rápidamente la potencia restante y soportar la descarga mientras se carga. Puede conectarse directamente a la fuente de alimentación externa para cargar. Al mismo tiempo, la Raspberry Pi no se apagará.

[Precaución-¡Advertencia!]

¡Advertencia!
¡Por favor, no invierta la batería!

Este producto pertenece al dispositivo de fuente de alimentación.

Por favor, manténgalo fuera del alcance de los niños. Consulte estrictamente las instrucciones para el producto UPS. Si la polaridad de la batería se invierte, quemará directamente el chip de administración de energía del dispositivo e incluso causará un incendio o lesiones personales. No agregue ningún componente usted mismo, todos los daños accidentales causados por la causa son bajo su propio riesgo.

[Advertencia ESD]

Al conectar la batería, no toque el área donde se encuentra el marco amarillo. La ESD puede causar daños a su dispositivo, así que evítela.

Registro de cambios

Actualización: 2020-4-30

Corregidos algunos bugs.
Actualice las funciones del módulo, agregue el módulo RTC y la función de voltámetro del coulometer.
Añadiendo más pogo-pin para admitir nuevas características.
Actualice la versión del firmware.
Se cambió el nuevo conductor para admitir las nuevas características.

[Características]

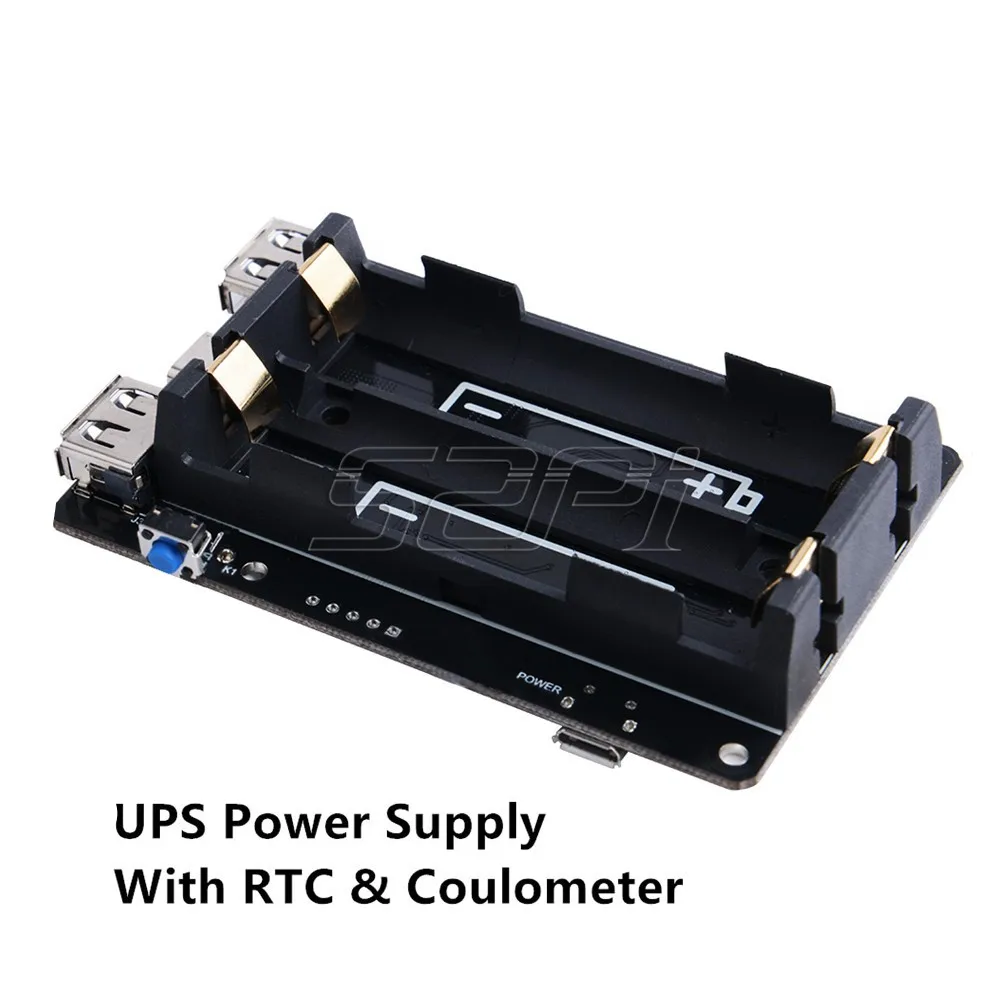

Nuevas características de UPS

• Reloj independiente RTC

• Lectura de corriente y voltaje

• Indicador de batería

• Lectura programable del voltaje de la batería en el sistema operativo (no del voltaje de las baterías)

• Indicador LED de estado de carga

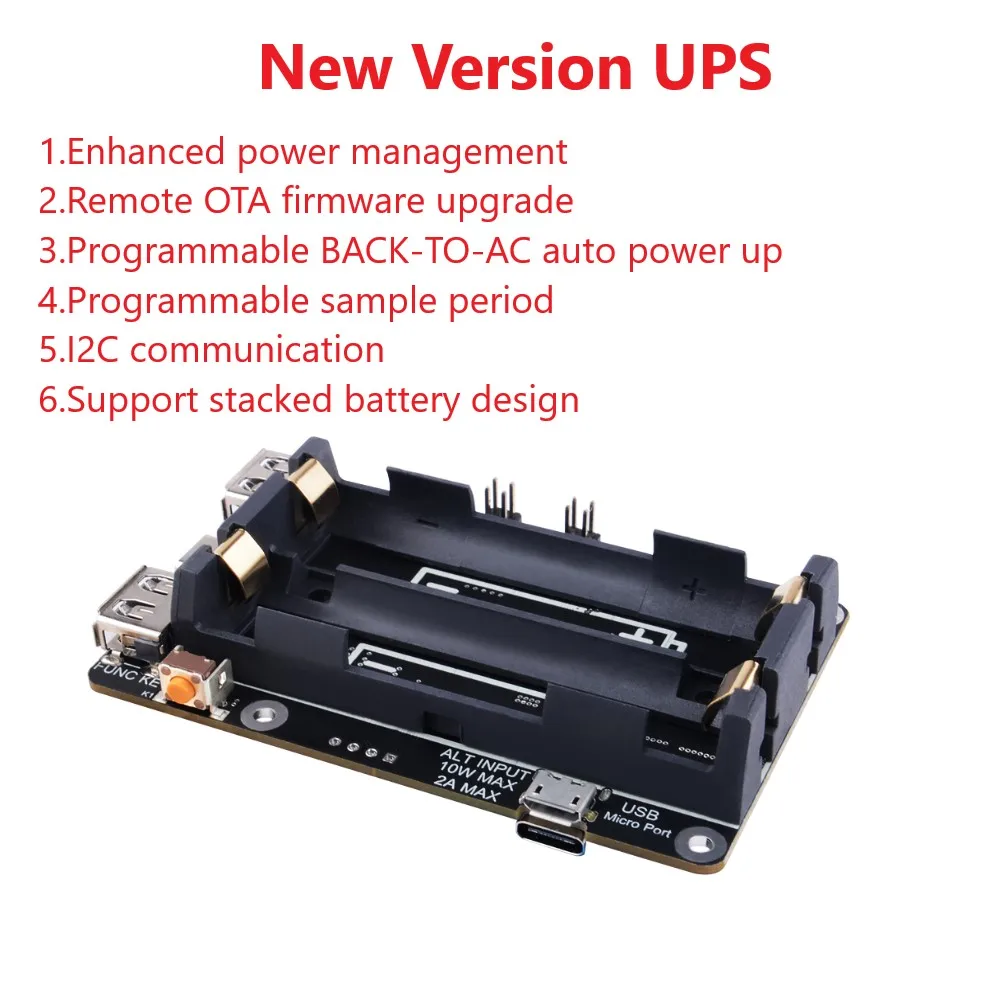

Nuevas características de UPS Plus

• Gestión de energía mejorada

• Actualización remota del firmware OTA

• Encendido automático programable de

• Periodo de muestra programable

• Comunicación I2C

• RTC independiente

• Compatible con diseño de batería apilada

[Características antiguas]

• Indicador de batería LED restante

• Solución de batería reemplazable

• Compatible con Raspberry Pi 4B/3B +/3B

• Carga hasta 2.1A

• La potencia de descarga nominal es de 15W

• Salida de potencia extendida de dos puertos USBA

• Salida de potencia de Puerto tipo C extendida

• Protección contra sobrecorriente de salida

• Toque para iniciar, mantenga pulsado para apagar

• Soporta la pantalla de potencia de carga y descarga

• El soporte de la batería se puede reemplazar rápidamente

• Carga y descarga del interruptor síncrono

• Gestión de ruta de energía incorporada, soporte de carga lateral

• Función de compensación de línea de carga de alta corriente

• Regulación de corriente de carga adaptable para que coincida con Todos los adaptadores

• Soporte de pantalla LED

Botón de arranque:El UPS se iniciará cuando se presione el botón, mantenga presionado para forzar el apagado.

• Bajo consumo de energía

• Protección múltiple, alta fiabilidad

• Salida de sobrecorriente, sobretensión, protección contra cortocircuitos

• Sobretensión de entrada, sobrecarga, sobredescarga, protección de descarga de sobrecorriente

• Protección contra sobretemperatura de la máquina

[Soporte técnico]

[El paquete incluye]

Paquete 1

• 1 * UPS(Con RTC y coulómetro)Para Raspberry Pi 4B/3B +/3B

• 4 * M2.5 * palos de cobre

• 4 * tornillos M2.5

• 4 * M2.5 * palo de cobre largo

• 4 * tuercas M2.5

• 1 * escudo Acrílico

• 1 * Instrucciones

Paquete 2

• 1 * UPS (con actualización de firmware OTA remota yRTC y Coulómetro) Para Raspberry Pi4B/3B +/3B

• 4 * M2.5 palo de cobre

• 4 * tornillos M2.5

• 4 * M2.5 palo de cobre largo

• 4 * tuercas M2.5

• 1 * escudo Acrílico

• 1 * Instrucciones
  Nota: La batería 18650/placa Raspberry Pi NO están incluidas

Paquete 3

• 1 cargador de pared (US/UK/EU/AU)

• 1 x cable tipo C

Especificación:

Modelo: CA-46A

Entrada: CA 100-240V 50/60Hz 0.5A

Salida: 3,6-6,5 V 3A; 6,5-9V 2A; 9-12V 1,5 V
