DeepSeek AI Chat de voz ESP32-S3 Box N16R8 micrófonos duales placa de AUDIO compatible con LCD externo/cámara AI deepseek

Características del producto

Este producto es una placa de desarrollo de altavoces inteligentes AI basada en el ESP32-S3.Admite Wi-Fi de 2,4 GHz y Bluetooth 5 (LE), integra Flash y PSRAM de gran capacidad y cuenta con una matriz de micrófonos duales, un altavoz, iluminación envolvente RGB y múltiples interfaces.Puede ser ampliamente utilizado para el rápido desarrollo de productos inteligentes como parlantes de IA, interacción de voz, aplicaciones de IHM con pantallas y aplicaciones de cámaras.

• Controlador de alto rendimiento: Equipado con el procesador dual-core ESP32-S3R8, Xtensa LX7 de 32 bits, con una frecuencia principal de hasta 240 MHz

• Conectividad inalámbrica: Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), antena integrada

• Recursos de almacenamiento: SRAM incorporada de 512 KB, ROM de 384 KB, PSRAM apilado de 8 MB, Flash externo de 16 MB

• Interacción de voz: matriz de micrófonos digitales duales, que admiten reducción de ruido y cancelación de eco, adecuada para reconocimiento de voz preciso y activación de campo cercano/campo lejano

• Gestión del reloj: chip RTC PCF85063 integrado, admite tiempo de retención de apagado RTC, se puede utilizar para despertador, tareas programadas o despertar, etc.

• Efectos de iluminación coloridos: 7 luces RGB de anillo integrados, programables para lograr una variedad de efectos de iluminación dinámicos

• Interacción hombre-computadora: se reservan múltiples botones e interruptores de batería para facilitar el desarrollo de funciones personalizadas

• Interfaz de extensión:

  • Interfaz de pantalla LCD SPI (FPC/cabezado de pin)

  • Interfaz de cámara DVP (encuenta de 24 pines)

  • USB, I2C y algunas pines IO (compatible con pines de interfaz de pantalla)

• Funciones multimedia: chip decodificador de audio integrado, interfaz MIC y altavoz

• Expansión de almacenamiento: Admite ranura para tarjeta Micro SD, puede almacenar archivos de audio, etc.

• Gestión de energía: módulo de gestión de carga de batería incorporado, admite múltiples modos de energía y aplicaciones de bajo consumo

Selección de versión

Módulo de entrada y salida de audio integrado

Admite procesamiento de audio de alta calidad, proporcionando entrada y salida de audio claras y de alta calidad
Equipado con un modelo de voz fuera de línea, puede controlar el dispositivo configurando comandos de acceso directo

Admite interacción de voz AI

Admite Xiaozhi AI y puede acceder a plataformas de modelos grandes en línea como Doubao, DeepSeek y otros modelos AI.

Admite pantalla LCD externa y cámara

Interfaz LCD integrada, compatible con varias pantallas SPI, incluido Weixue 1,47/2/2,8/3,5 pulgadas
Interfaz DVP integrada, compatible con cámaras ESP32 OV2640/OV5640

Las imágenes son sólo para visualización.Consulte la lista de configuración para una configuración detallada.

Introducción de recursos

1. ESP32-S3R8

   Procesador de doble núcleo, funcionando hasta 240MHz

2. TCA9555PWR

   Chip de expansión GPIO

3. Chip de reloj RTC

   Reloj RTC PCF85063

4. botón

5. Puerto USB tipo C

6. Luz indicadora de carga

   Cuando se conecta a la batería del sistema, el estado de carga es sólido y se apaga cuando está completamente cargada.

   (Cuando no está conectado a la batería del sistema, el estado es incierto).

7. Interruptor de batería del sistema

8. Interfaz de pantalla de 18 pines

   Admite conexión a pantallas con secuencias de líneas correspondientes

9. Interfaz de cámara

   Admite la conexión de cámaras con la secuencia de líneas correspondiente

10. Ranura para tarjeta Micro SD

11. mike

12. Conector de clavija

    Los GPIO actualmente conectados a los encabezados de pines se utilizan para las interfaces de pantalla.

1. Transposón IPEX de primera generación

   Se puede cambiar para utilizar una antena externa desoldando una resistencia.

2. Antena de chip cerámica

3. chip amplificador de potencia

4. ES8311

5. Flash de 16 MB

6. Conector de batería RTC

   Conexión de una batería RTC recargable

7. ES7210

8. MP1605GTF-Z

   Módulo de alimentación, admite salida de hasta 3,3 V 2 A.

9. Chip de gestión de carga de batería

10. Cuentas de lámpara de color RGB

    7 luces RGB circulares

11. Interfaz de batería del sistema

    Conector MX1.25 de 2 pines, se puede utilizar para conectar a una batería de litio de 3,7 V, admite carga y descarga

12. Conector de altavoz

Definición de interfaz

Tamaño del producto

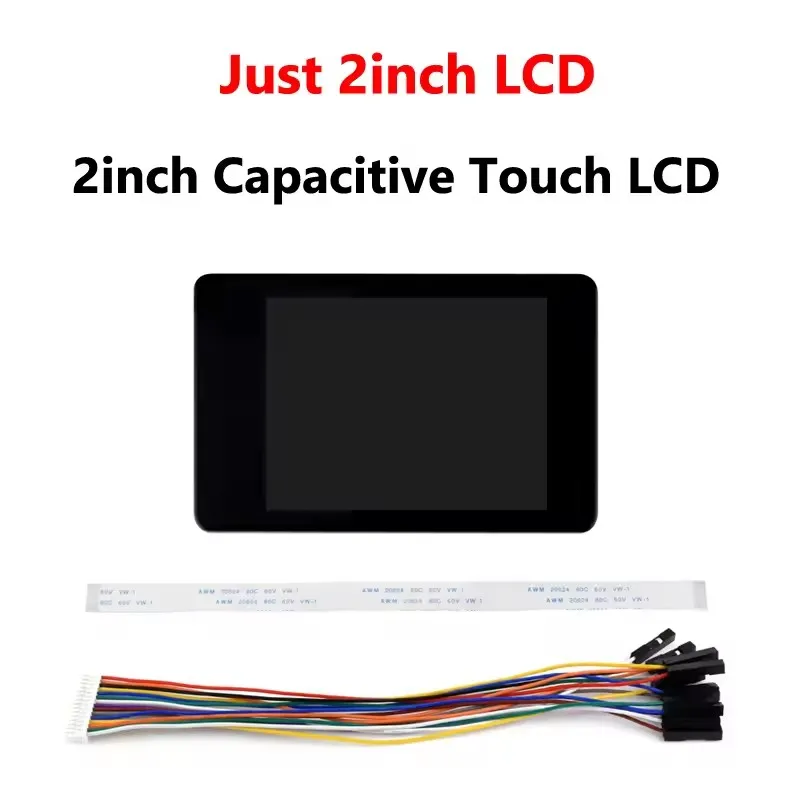

[] LCD táctil capacitivo de 2 pulgadas

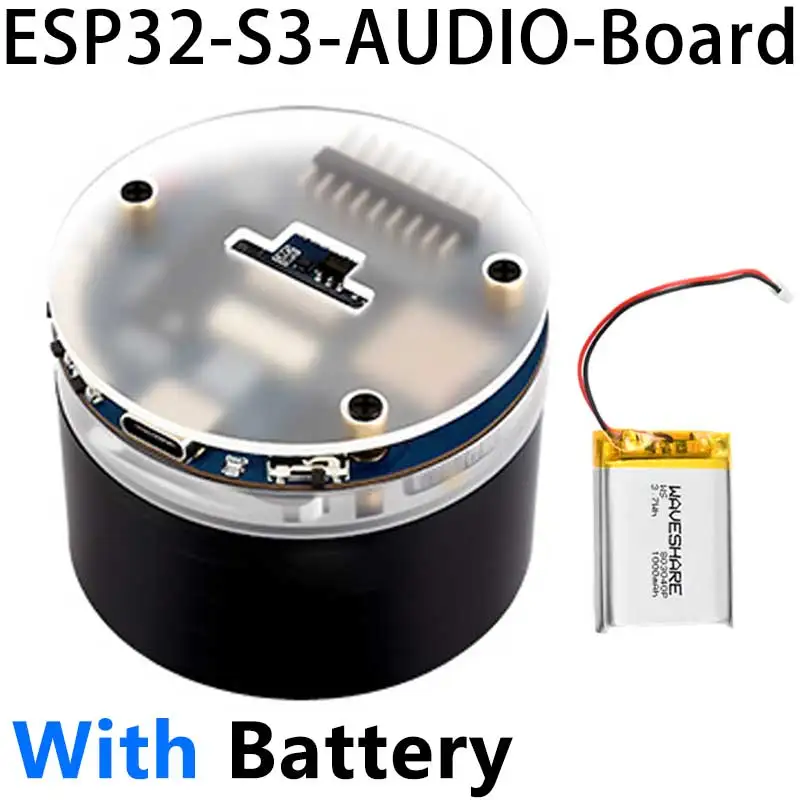

[] Placa ESP32-S3-AUDIO 【Con batería】

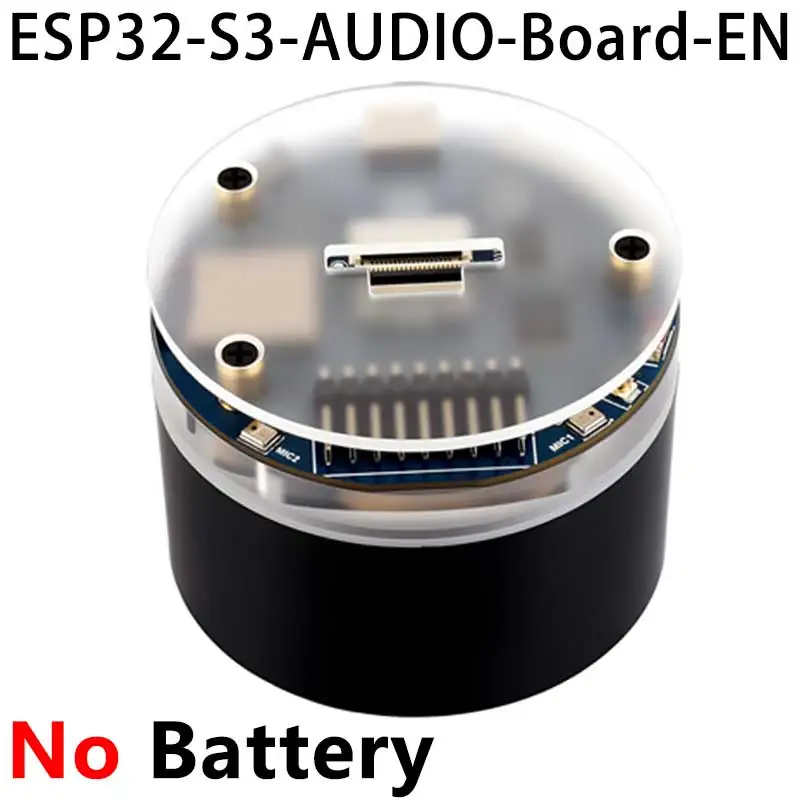

[] ESP32-S3-AUDIO-Board-EN 【Sin batería】

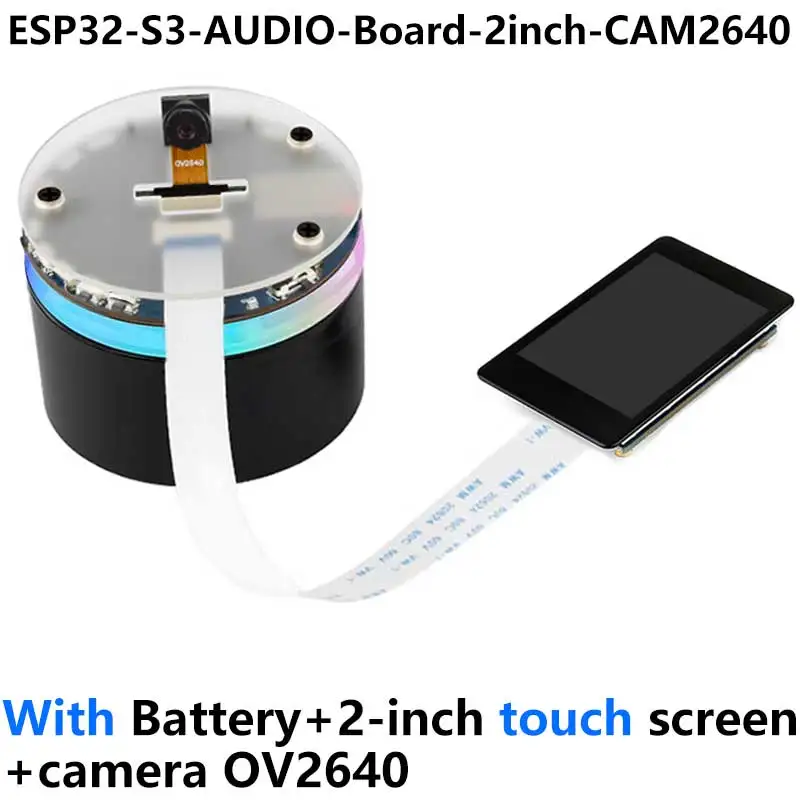

[] ESP32-S3-AUDIO-Board-2pulgadas-CAM2640【Con pantalla de batería de 2pulgadas】
