Convertidor de grado industrial aislado
Adopta la solución de chip FT232RNL y SP485EEN original, proporciona una comunicación estable con aislamiento galvánico incorporado, protección a prueba de rayos y antielectrostática, etc. Es una opción ideal para equipos de control industrial y/o aplicaciones con altos requisitos de comunicación.
Chip original FT232RL y SP485EEN integrado. Comunicación rápida, estable y fiable, mejor compatibilidad
Aislamiento de fuente de alimentación unibody a bordo, proporciona un voltaje aislado estable, no necesita fuente de alimentación adicional para el terminal aislado
Aislamiento digital unibody a bordo, permite el aislamiento de la señal, alta confiabilidad, fuerte antiinterferencia, bajo consumo de energía
TVS a bordo (supresor de voltaje transitorio), suprime eficazmente las sobretensiones y el voltaje de pico transitorio en el circuito, a prueba de rayos y antielectrostático
Fusible de recuperación automática integrado y diodos de protección, garantiza salidas estables de corriente/voltaje, proporciona a prueba de sobrecorriente/sobretensión, mejora el rendimiento a prueba de golpes
Protección de aislamiento ESD de 15KV integrada y protección contra rayos y sobretensiones de 600W
Resistencia terminal 120R integrada en los puertos RS485/RS422, habilitada por defecto, configurable por puente
3 LED para indicar la potencia y el estado del transceptor
Diseño de caja de ABS de montaje en riel industrial, de tamaño pequeño, fácil de instalar y rentable
TIPO DE PRODUCTO
Convertidor USB a RS485/422 aislado de grado industrial
TASA BAUD
FT232RNL
300bps ~ 3Mbps
PUERTO HOST
USB
PUERTO DISPOSITIVO
RS485/422
USB
Voltaje de funcionamiento
5V
Conector
USB-B
Protección
Fusible de autorecuperación de 200mA, protección ESD
Distancia de transmisión
Aproximadamente 5M
RS485/422
Conector
Terminal de tornillo
Alfileres
A +, B-, PE
Control de dirección
Control automático de hardware
Protección
600W a prueba de rayos y supresión de sobretensiones, protección ESD de 15KV (resistencia de equilibrio 120R incorporada)
Distancia de transmisión
Aproximadamente 1,2 km (velocidad baja)
Modo transmisión
Punto a multipuntos (hasta 32 nodos, se recomienda utilizar repetidores para 16 nodos o más)
Indicadores led
PWR
Indicador de encendido rojo, se ilumina cuando hay conexión USB y se detecta voltaje
TXD
Indicador TX verde, se ilumina cuando el puerto USB envía datos
RXD
Indicador RX azul, se ilumina cuando los puertos del dispositivo devuelven los datos.
ENTORNO OPERATIVO
Temperatura
-15℃ ~ 70℃
Humedad
5% RH ~ 95% RH
SISTEMA OPERATIVO
Mac, Linux, Android, WinCE, Windows 11 / 10/8,1/8 / 7
APARIENCIA
Recinto
Caja ABS de montaje en Riel, adecuada para riel DIN de 35mm
Dimensiones
81,9 × 54,0 × 32,0mm
Chips FT232RL y SP485EEN originales integrados, que proporcionan una mejor estabilidad y compatibilidad
Aislamiento de fuente de alimentación unibody a bordo, proporciona un voltaje aislado estable, no necesita fuente de alimentación adicional para el terminal aislado
Aislamiento digital unibody a bordo, permite el aislamiento de la señal, alta confiabilidad, fuerte antiinterferencia, bajo consumo de energía
TVS integrados (supresor de voltaje transitorio), suprime eficazmente las sobretensiones y el voltaje de pico transitorio en el circuito, a prueba de rayos y protección ESD. Fusible de recuperación automática integrado y diodos de protección, garantiza salidas estables de corriente/voltaje, proporciona a prueba de sobrecorriente/sobretensión, mejora el rendimiento a prueba de golpes.
La señal USB se puede convertir en una señal RS485/422 diferencial equilibrada y la velocidad de transmisión es estable. La distancia de transmisión es de aproximadamente 1,2 km para RS485/422, y de aproximadamente 5 metros para USB.
Compatible con Mac, Linux, Android, WinCE, Win11/10/8.1/8/7/XP, etc.
INTERFAZ
PE
TA
TB
RA
RB
RS422
Señal tierra
Enviar señal diferencial positiva T +
Enviar señal diferencial negativa T-
Recepción de señal diferencial positiva R +
Recibir señal diferencial negativa R-
RS485
Señal tierra
Señal diferencial positiva A +
Señal diferencial negativa B-
NC
NC
WIKI:

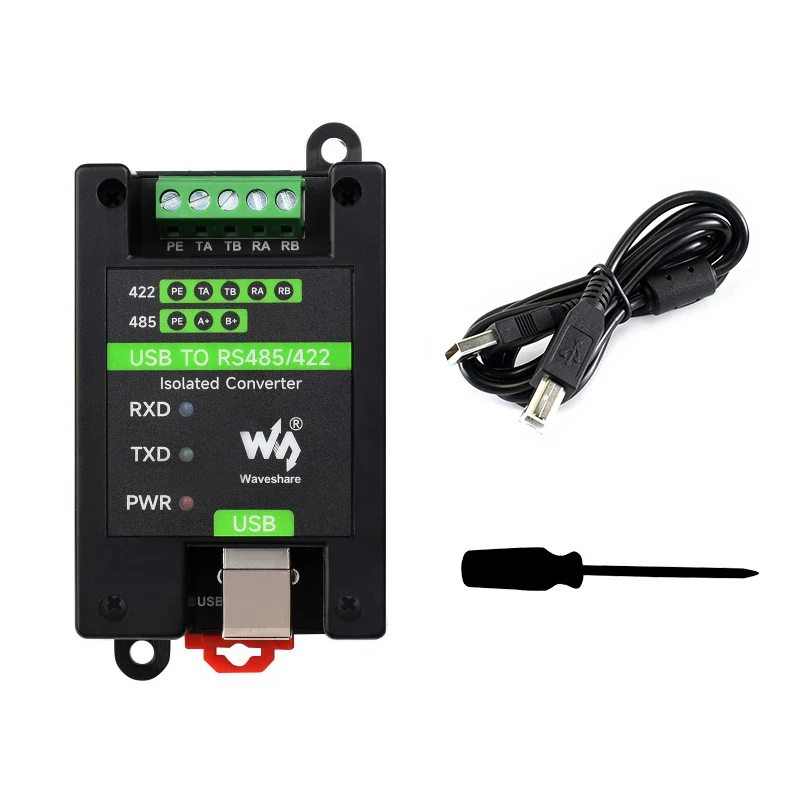

Lista de embalaje
USB a RS485/422x1
Cable de 1 a 1 macho de 1 a 1 macho de 1,2 m.
Destornillador X1
2
