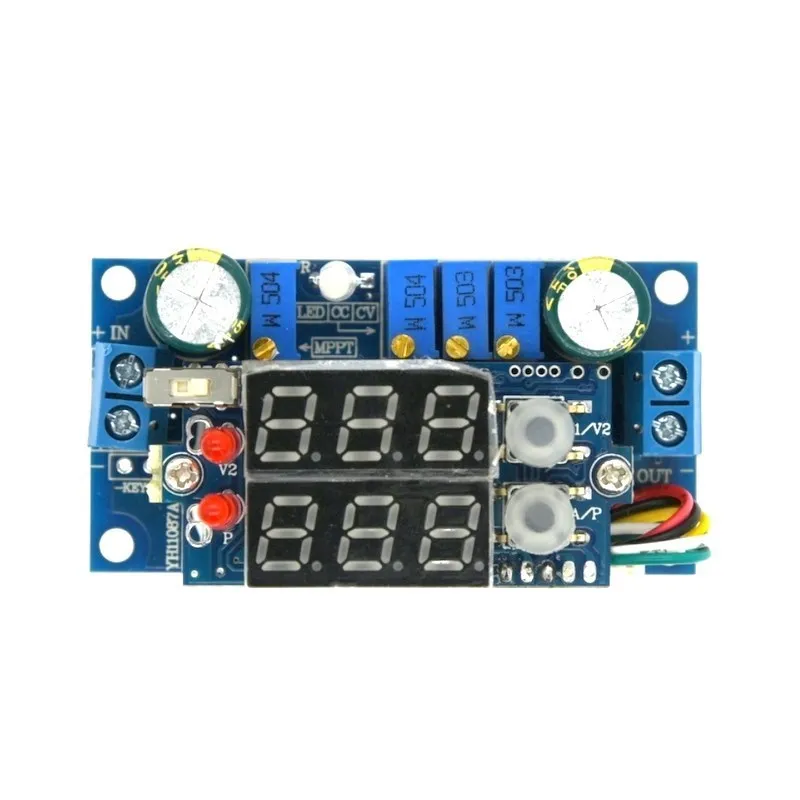

El nuevo módulo de corriente constante de voltaje constante reductor de fuerza 5A, con función MPPT, que utiliza paneles solares para cargar la batería puede aumentar la corriente de carga más que el doble, acortar efectivamente el tiempo de carga.e y reducir el tamaño del panel solar.Puede cargar baterías, baterías de litio, etc., con control de luz de giro para facilitar la observación del estado de carga.Puede equiparse con voltímetro multifunción.El voltaje de entrada, el voltaje de salida, la corriente de salida y la potencia de salida se pueden mostrar visualmente.Se puede utilizar completamente lejos del multímetro.Se puede utilizar como módulo controlador LED de alta potencia.
Parámetros del módulo:

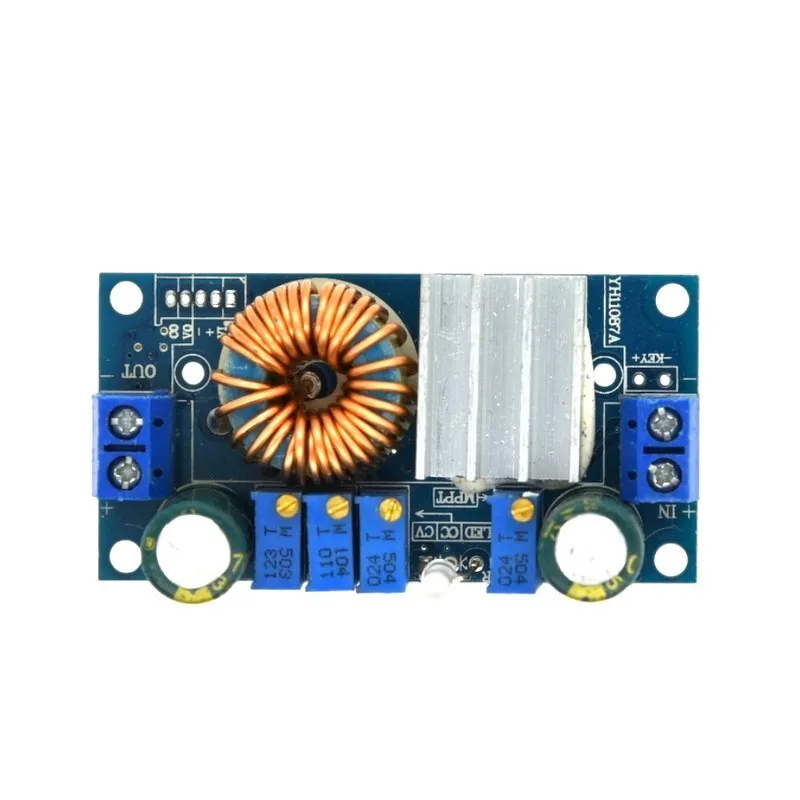

Nombre del módulo: MPPT de corriente constante de voltaje constante reductor de 5A
Naturaleza del módulo: módulo reductor no aislado (BUCK)
Voltaje de entrada: 6-36V
Voltaje de salida: 1,25-32 V continuamente ajustable (salida predeterminada 5 V).
Entrega fija de 1,25-32 V para salida ajustable
Rango de configuración de voltaje MPPT: 6-36V
Rango de corriente constante de salida: 0,05-5 A Se recomienda corriente de trabajo a largo plazo dentro de 3 A
(La corriente constante de salida es 3A)
Rango de giro de salida: 0,01-5A (la corriente de iluminación es 0,3A) El rango de corriente tendrá un ligero error debido a la diferencia en los parámetros de la pieza.
Temperatura de trabajo: -40~+85 grados
Frecuencia de trabajo: 180 KHz
Eficiencia de conversión: hasta 95% (eficiencia relacionada con entrada, voltaje de salida, corriente, diferencia de voltaje)
Protección contra cortocircuitos: Sí (la corriente límite es el valor de corriente constante establecido)
Protección contra sobrecalentamiento: Sí (apaga automáticamente la salida después de sobrecalentamiento)
Protección de conexión inversa de entrada: ninguna (si es necesario, ingrese el diodo en la entrada)
Protección anti-reversa de salida: No, se debe agregar un diodo anti-reversa cuando la salida esté conectada a la batería; de lo contrario, el módulo se quemará.¡Recuerda!(Hay una posición reservada del diodo antigoteo, debe agregarlo usted mismo.Consulte la descripción a continuación.)También puedes elegir nuestro diodo ideal, la pérdida es menor, la utilización de paneles solares es mayor.
Indicación de carga: luz roja durante la carga, luz verde cuando está llena.El método de detección de la señal de giro es actual.Cuando se utilizan paneles solares para suministrar energía, la corriente de carga de la hora solar también es pequeña, inferior a la corriente de giro y también se iluminará en verde, pero no está llena en este momento, preste atención para distinguir.Usar un medidor en vivo verá la corriente de carga más directamente.
Método de instalación: 4 seda de 3 mm
Método de cableado: bloque de terminales (para el cable cuando se emite la carcasa) IN es la entrada, OUT es la salida
Tamaño del módulo: largo 60 mm ancho 31 mm alto 22 mm (sin encabezado)
Nota: La detección de corriente del módulo es una detección de gama baja.¡No cortocircuite el polo negativo de entrada ni el polo negativo de la salida directamente!
Rango de aplicación:
1.DIY es una fuente de alimentación regulada con función de corriente constante.No teme sufrir cortocircuitos durante el uso y puede proteger la carga.
2.Enciende tu dispositivo electrónico.
3.Cargue varias baterías, configure el voltaje de carga y la corriente de carga de acuerdo con la batería con diferentes voltajes y capacidades, con función de indicación de carga, conveniente para observar el estado de carga.
4, el uso de paneles solares para alimentar una variedad de baterías, con función MPPT, puede aumentar la corriente de carga más que el doble.Con función de corriente constante, puede evitar la sobrecarga de la batería y protegerla de manera efectiva.
5, unidad de LED de alta potencia, combinación libre de serie y paralelo,
6, como fuente de alimentación para automóvil, fuente de alimentación para su teléfono móvil o una variedad de productos digitales.
Instrucciones:
Cómo configurar voltaje, corriente y encender la lámpara: (consulte la imagen de arriba)
Si el módulo no tiene voltaje de salida, ajuste el potenciómetro de configuración MPPT en el sentido de las agujas del reloj hasta la salida de voltaje.
1.Configure el voltaje de salida: configure el voltaje de salida en el voltaje requerido de acuerdo con el valor de voltaje de flotación de la batería que desea cargar, o el valor de voltaje del LED después de la conexión de cadena y paralela, y ajuste el posicionador de voltaje constante (CV).(sin carga)
2.Configure la indicación de corriente de la lámpara: después de configurar el voltaje de salida, ajuste el potenciómetro CC en sentido antihorario 20 vueltas, use el archivo de corriente del multímetro de 20 A para cortocircuitar la salida, ajuste el potenciómetro CC a la corriente que necesita para girar la lámpara y luego ajuste el giro.El potenciómetro de la lámpara se ajusta para encender la luz verde.
3.Establezca el valor de corriente constante: después de ajustar la corriente de la lámpara, el archivo de corriente del multímetro de 20 A aún se cortocircuita.(La salida de cortocircuito de corriente continua con voltaje y amperímetro puede ajustar el potenciómetro CC al valor de corriente que necesita configurar.(Cuando la corriente de salida se establece mediante el método de cortocircuito, la corriente de carga real será menor que la corriente de ajuste del cortocircuito.La batería debe tener el voltaje residual.Si desea configurar la corriente de carga precisa, utilice la batería descargada para recibir la salida.Luego configure la corriente de salida).
Nota: Cuando se establece la corriente constante, el voltaje debe ser superior a 1,25 V; de lo contrario, la función de corriente constante no será válida.
4.Establezca el valor de voltaje MPPT:
R.Ajuste la fuente de alimentación con la fuente de alimentación ajustable: ajuste la fuente de alimentación ajustable al valor de voltaje que se establecerá (como 18 V), la salida no está conectada a la carga y el MPPT está en sentido antihorario cuando el módulo tenga voltaje de salida.Configure el potenciómetro en el punto crítico en el que el voltaje de salida cae justo por debajo.
B.Configure directamente el panel solar: ingrese directamente al panel solar, configure el voltaje de salida de acuerdo con la carga, bloquee parte de la luz en el panel solar y emita la carga.El multímetro mide el voltaje de salida del panel solar (con el voltímetro cortado a la pantalla de voltaje de entrada) y ajusta el potenciómetro MPPT al voltaje del panel solar al voltaje máximo del punto de potencia.(El voltaje real del punto de máxima potencia del panel solar será inferior al voltaje nominal, como paneles solares de 18 V, el punto de máxima potencia será de alrededor de 17,5 V)
También es posible ajustar el valor MPPT midiendo la corriente de salida, conectar el archivo de corriente del multímetro entre la salida y la carga (cambio a la pantalla actual con el cabezal del medidor) y ajustar el potenciómetro MPPT a la corriente de salida al valor máximo.
Nota: Cuando utilice el panel solar para ajustar directamente el valor MPPT, cuando la potencia del panel solar sea mayor que la potencia de carga, bloquee parte de la luz en el tablero para reducir la potencia del panel solar, de modo que el MPPT se puede ajustar el valor.
