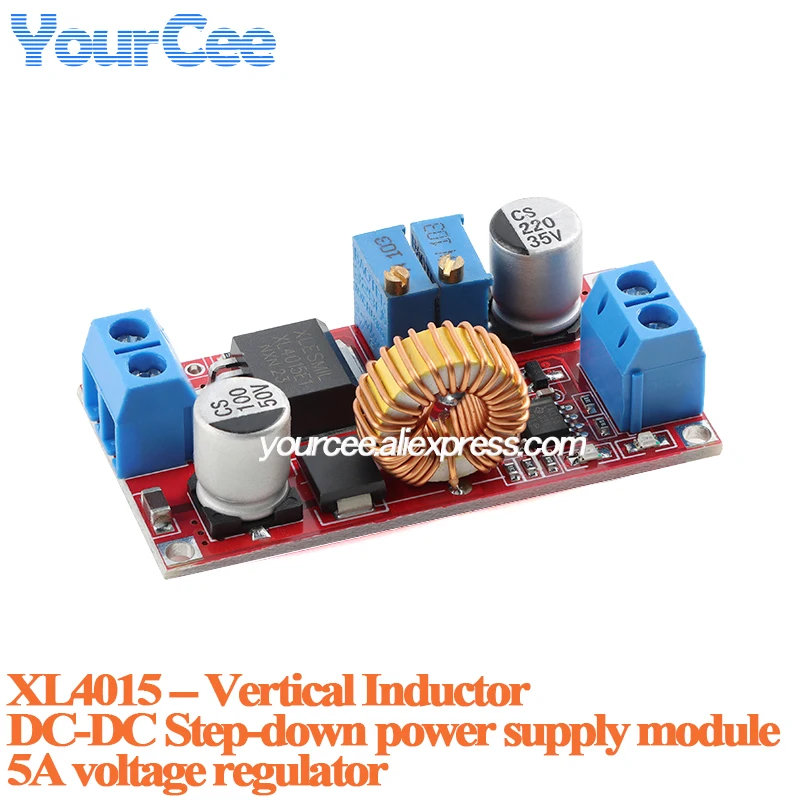

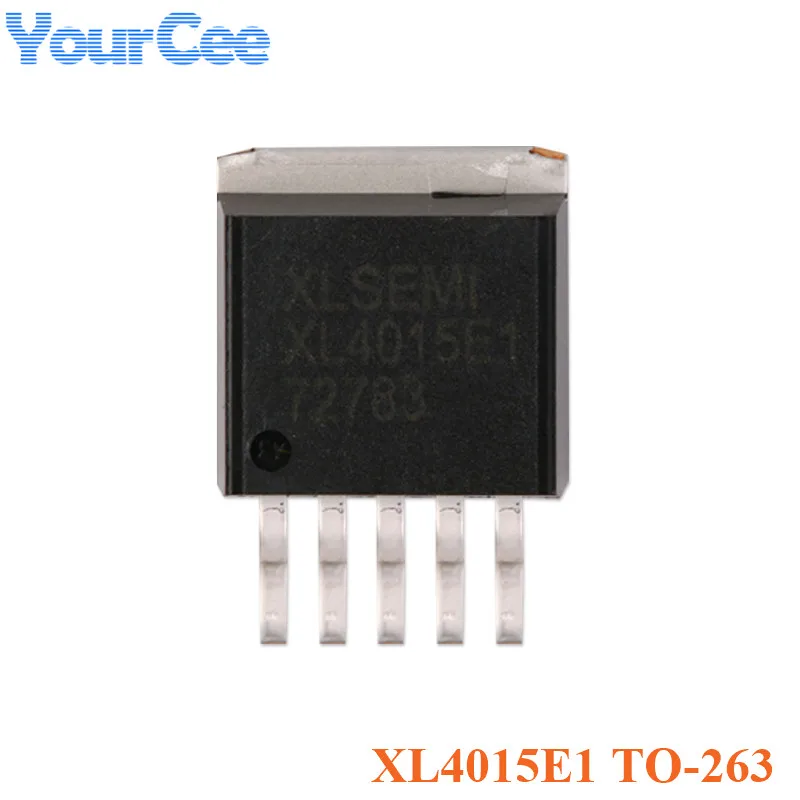

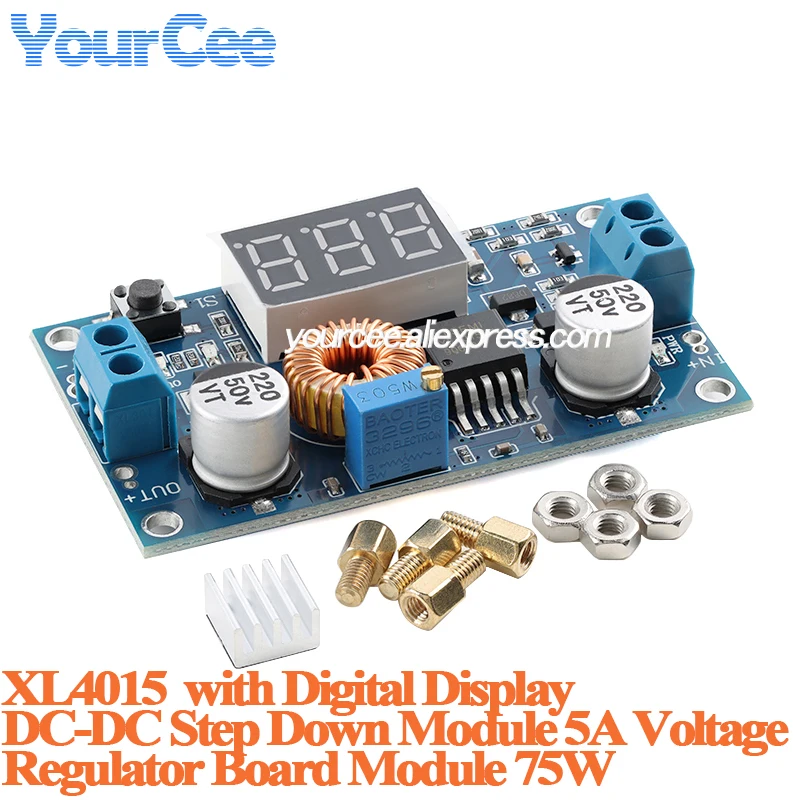

Cargador de batería de litio XL4015 XL4005 5A, módulo de placa de carga reductora, convertidor de corriente CC a CC CV, reemplazo LM2596

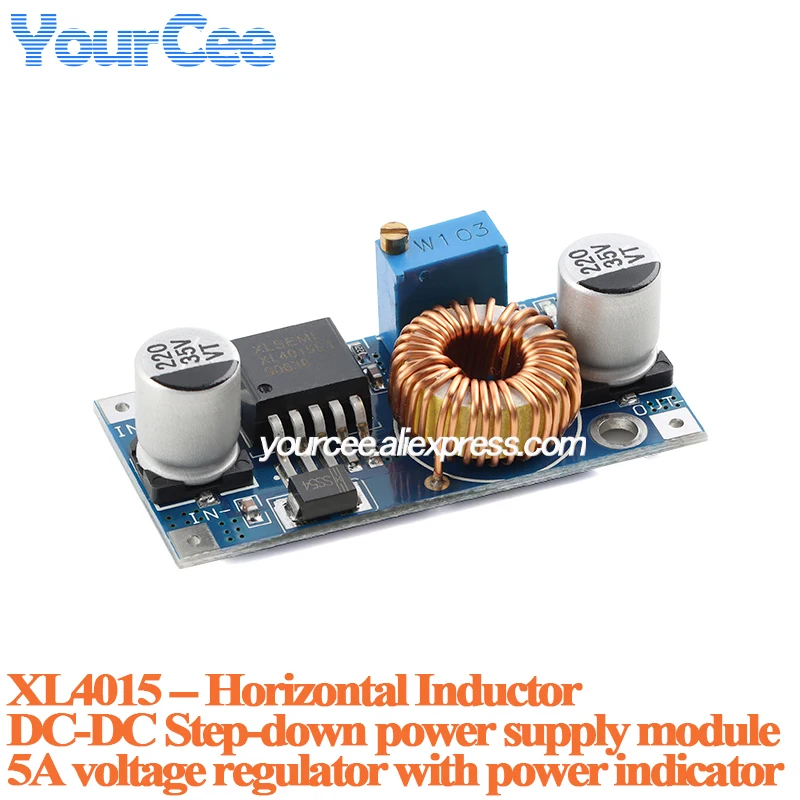

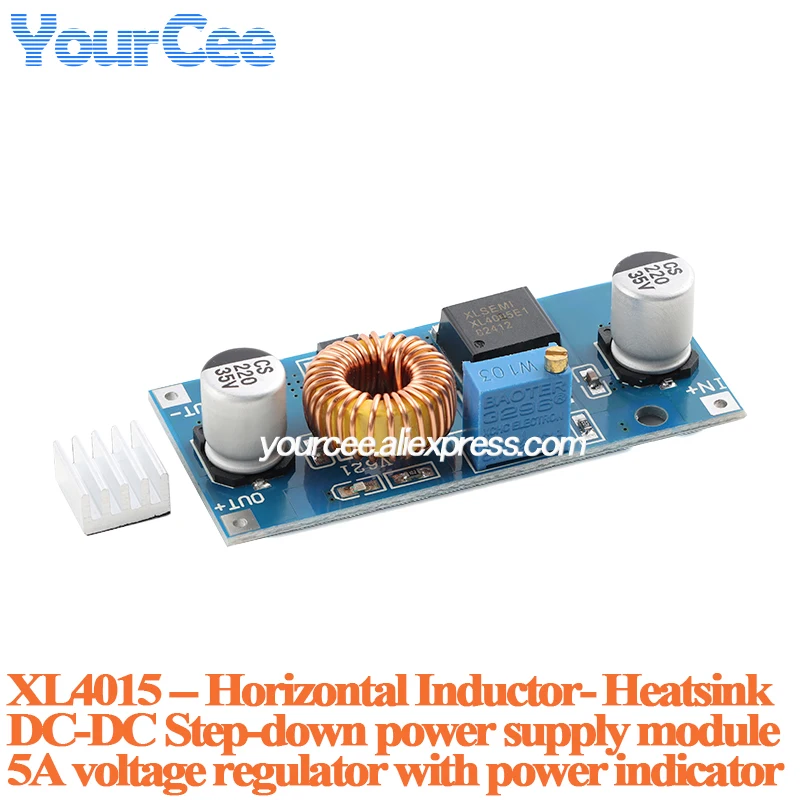

Naturaleza modular: Módulo reductor no aislado (BUCK)

Voltaje de entrada: 4-38 V (la entrada debe intentar no exceder los 38 V)

Voltaje de salida: 1,25-36 V continuamente ajustable

Corriente de salida: 0-5A

Potencia de salida: 75W

Temperatura de funcionamiento: -40 ~ +85 grados

Frecuencia de funcionamiento: 180 KHz

Eficiencia de conversión: hasta 96%

Regulación de carga: S (I) ≤ 0,8% (entrada 24 V, salida 12 V, carga de 1 ~ 4,5 A cuando se mide)

Regulación de voltaje: S (u) ≤ 0,8% (salida 12V, 4A, el voltaje medido de 18 a 32V)

Indicador de energía: Sí

Protección contra cortocircuitos: Sí (corriente límite 8A)

Protección contra sobrecalentamiento: Sí (el exceso de temperatura apaga automáticamente la salida)

Protección inversa de entrada: Ninguna (si es necesario, ingrese el diodo de alta corriente en la cadena de entrada)

Instalación: 2 tornillos de 3 mm

Método de cableado: soldadura, V-IN para la entrada, V-OUT para la salida.

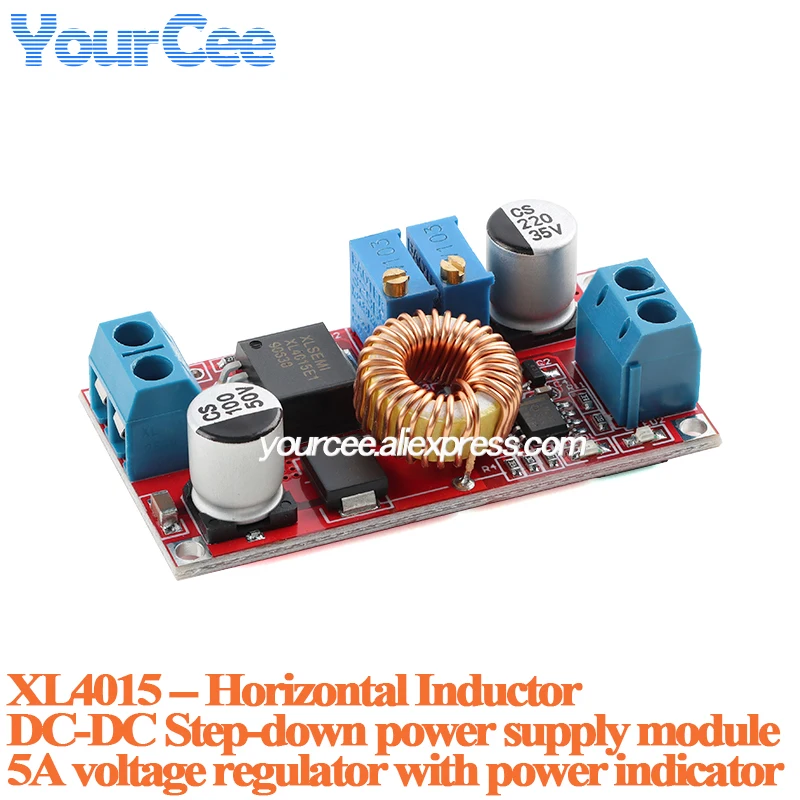

Propiedades del módulo: módulo de voltaje y corriente constante no aislado

Rectificación: rectificación no síncrona

Voltaje de entrada: 5V-32V

Voltaje de salida: 0,8 V-30 V

Corriente de salida: máximo ajustable 5A

Eficiencia de conversión: 95% (la más alta)

Frecuencia de conmutación: 300 KHz

Ondulación de salida: 50 mV (máx.) Ancho de banda de 20 M

Regulación de carga: ± 0,5%

Regulación de voltaje: ± 2,5%

Temperatura de funcionamiento: -40°c a +85°c

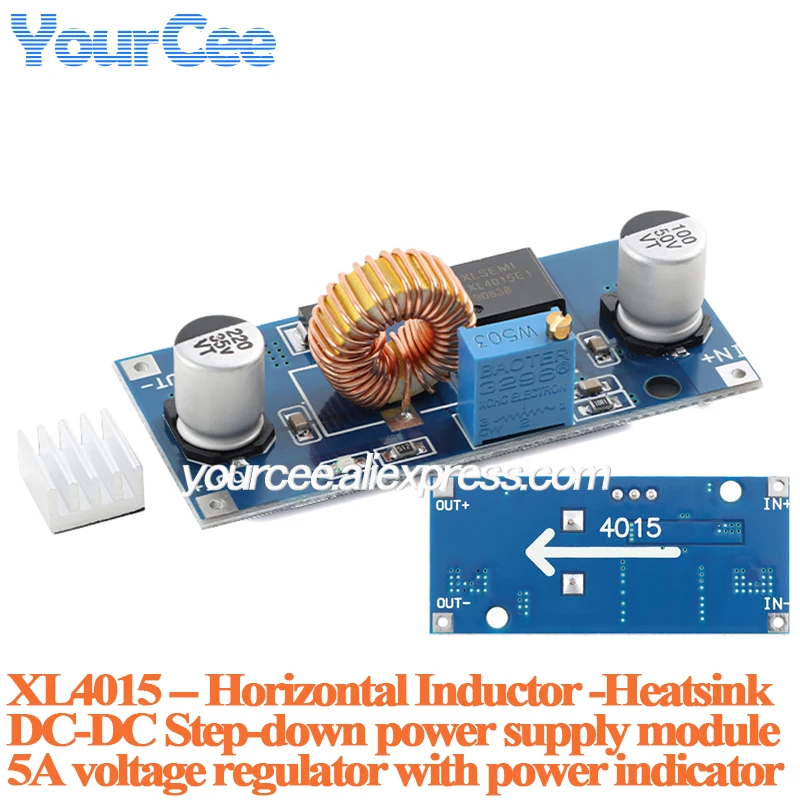

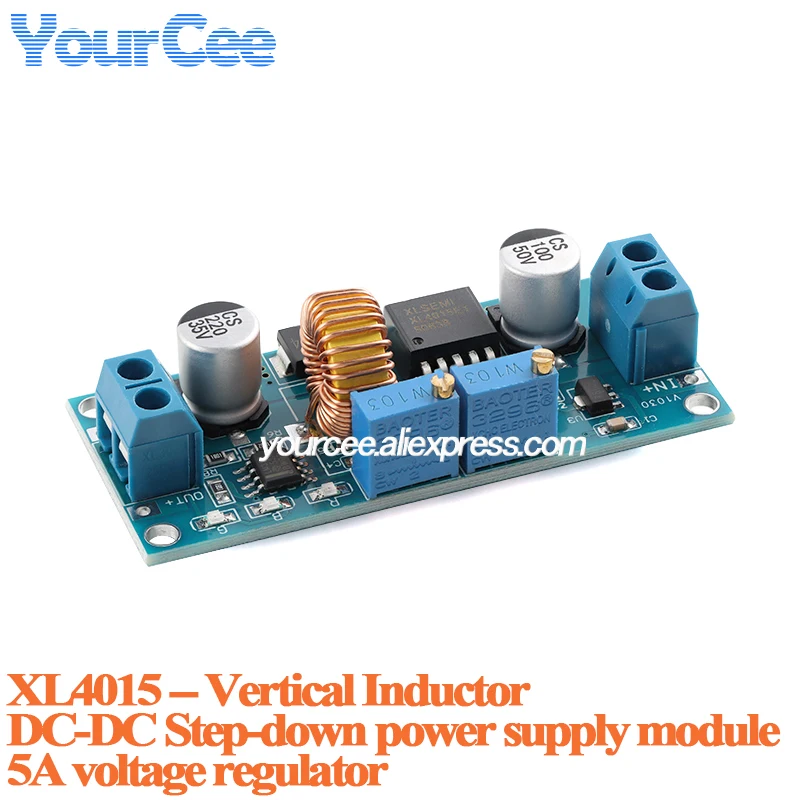

★ Este módulo es un módulo reductor ajustable.El voltaje de salida se puede cambiar ajustando la resistencia ajustable azul en el módulo.La diferencia de voltaje de entrada y salida es de 1 V y el voltaje mínimo puede ser de 0,8 V.

★ El IN- (entrada negativa), IN+ (entrada positiva), OUT- (salida negativa) y OUT+ (salida positiva) marcados en el módulo deben estar conectados correctamente; de lo contrario, el módulo podría dañarse.

★ Método de uso de carga de la batería:
1.Determine el voltaje de flotación y la corriente de carga de la batería recargable que necesita, y el voltaje de entrada del módulo;
2.Ajuste el potenciómetro de voltaje constante para ajustar el voltaje de salida a aproximadamente 5 V.
3.Mida la corriente de cortocircuito de salida con un multímetro de bloqueo de corriente de 10 A y ajuste el potenciómetro de corriente constante para que la corriente de salida alcance el valor de corriente de carga predeterminado;
4.La corriente de envío predeterminada de la lámpara de carga es 0,1 veces la corriente de carga (valor de corriente constante).
5.Ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje de flotación;
6.Conecte la batería e intente cargarla.
(Los pasos 1, 2, 3, 4 y 5 deben conectar la entrada del módulo a la fuente de alimentación y la salida no se conecta a la batería sin carga).

★ Unidad de corriente constante LED Cómo utilizar:
1.Determine la corriente de funcionamiento y el voltaje de funcionamiento máximo que necesita para controlar el LED;
2.Ajuste el potenciómetro de voltaje constante para ajustar el voltaje de salida a aproximadamente 5 V.
3.Mida la corriente de cortocircuito de salida con el bloque de corriente de 10 A de un multímetro y ajuste el potenciómetro de corriente constante para que la corriente de salida alcance la corriente de trabajo predeterminada del LED;
4.Ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje de funcionamiento más alto del LED;
5.Conecte el LED y pruebe la máquina.
(Los pasos 1, 2, 3 y 4 deben conectar la entrada del módulo a la fuente de alimentación y la salida no tiene carga sin luces LED).

Parámetro:

Rango de voltaje de entrada: CA 5 V ~ 22 V, CC 5 V-35 V

Rango de salida: CC 3 V ~ 30 V

Rango de corriente de salida: máximo 4,5 A (el chip regulador de voltaje puede soportar una corriente máxima de 5 A y puede funcionar con una corriente de salida de 5 A por un corto tiempo)

Rango de potencia de salida: 50W (MÁX.)

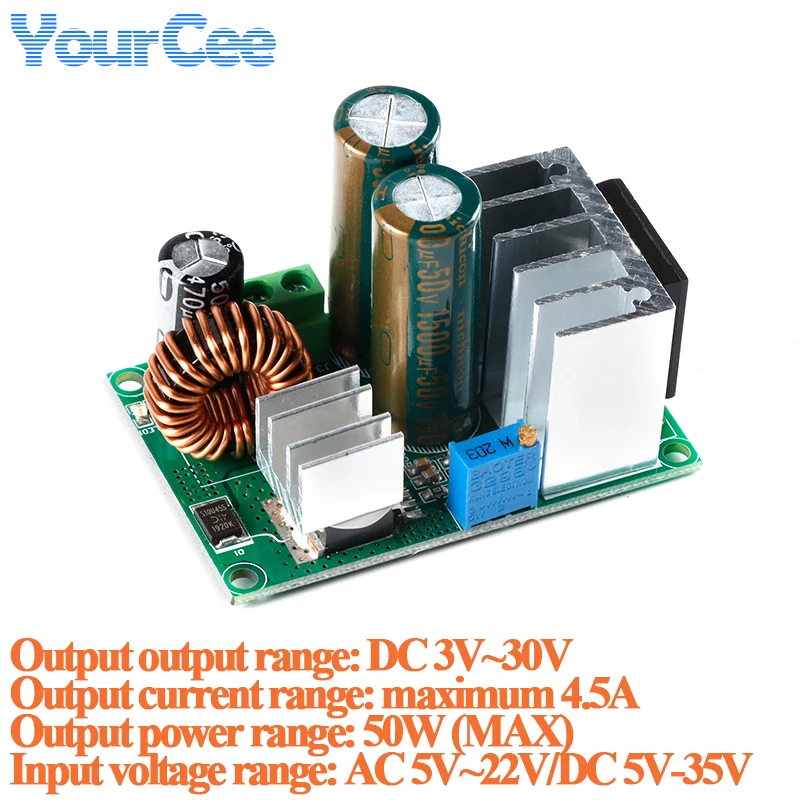

El módulo de alimentación adopta XL4015 con disipador de calor externo, que puede soportar un funcionamiento de alta corriente.El extremo de entrada adopta una pila de puente rectificador de 8 A para ingresar la alimentación de CA, el inductor de potencia es una bobina de envío de 10 A y tiene un puerto de entrada de CC dedicado, que generalmente se usa para entradas de CA y CC.El voltaje de salida se puede ajustar, que oscila entre 3,3 V y 33 V, y el voltaje de salida variará según los diferentes rangos de voltaje de entrada.

Voltaje CA de entrada AC5V~AC22V o DC5V-35V. Debido a la fluctuación relativamente grande del voltaje de CA, el rango de voltaje de CA recomendado tiene un margen reservado. El módulo de alimentación utiliza XL4015 con disipador de calor externo, y la corriente de salida puede funcionar de manera estable con una corriente de salida de 4,5 A durante mucho tiempo y puede funcionar con una corriente de salida de 5 A durante un corto tiempo. La parte frontal de la PCB tiene el nombre del bloque de terminales serigrafiado y la parte posterior también tiene el nombre del bloque de terminales serigrafiado. Al soldar los cables, reconozcalos y suelde para evitar daños.
