Cables de extensión de cinta plana tipo A-A 24P HD 2,1 macho a hembra 4K/144Hz FPC FPV GPU HDMI2.1 extensor de Audio y vídeo con IC Re-Driver

Ventas directas de fábrica ADT-Link, excelente rendimiento del producto, reputación de súper buenos productos, prueba de potencia de inspección completa 100% antes de la entrega

Marca: ADT-Link
Modelo de producto: serie de productos básicos
Nombre del producto: cable adaptador de extensión HD estándar (tipo A a tipo A)
Longitud del cable: 3cm-3m (se admite longitud de cable personalizada)
Especificaciones del producto: Compatible con HD 2,1/2,0

Aplicación: cámara Gopro para fotografía aérea FPV

Consejos de adquisición: asegúrese de comprar 1 ~ 2 muestras primero y luego compre a granel después de probarlas y verificar que sean correctas.

Restricción de compra: Este producto está diseñado para conectarse a dispositivos internos integrados. No es adecuado para uso externo general. Se limita al ingeniero del producto especificar la compra. Los compradores individuales no deben realizar un pedido de compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales y no admite devoluciones ni cambios. Por favor, considérelo cuidadosamente antes de realizar un pedido.


Descripción de la longitud del cable:
La Longitud del cable en nuestra tienda se refiere solo a la parte del cable, excluyendo PCB y conector. Si se incluyen PCB y conector, se deben agregar unos 4cm. Esto es aproximadamente 9cm de longitud. Consulte las dimensiones de la línea de 5cm de longitud a continuación.

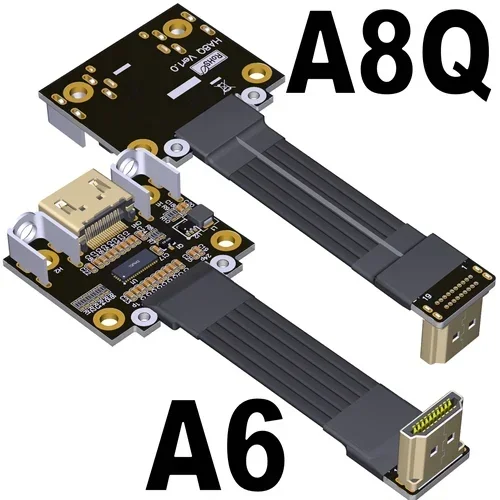

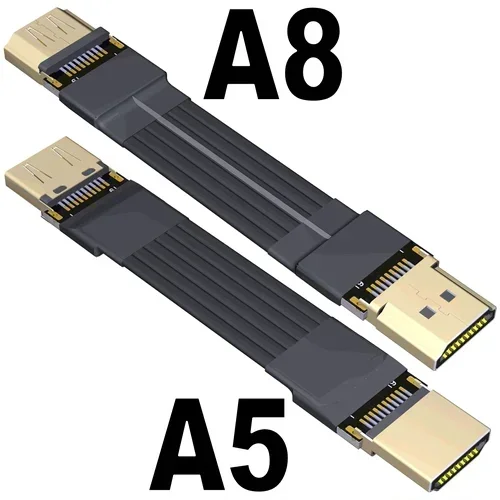

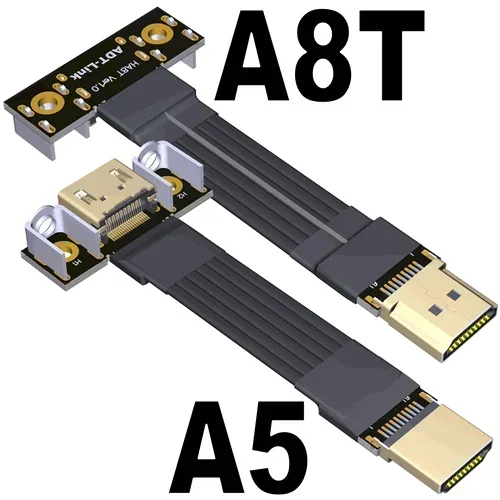

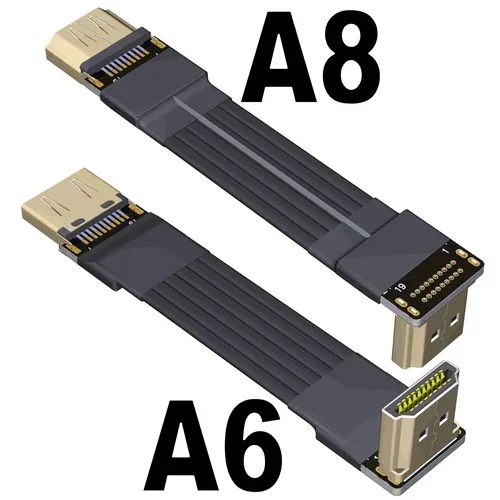

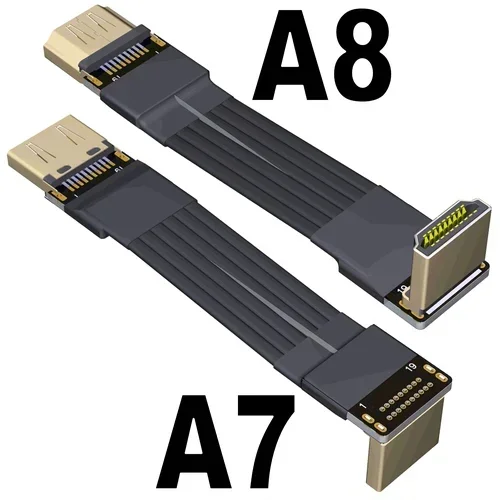

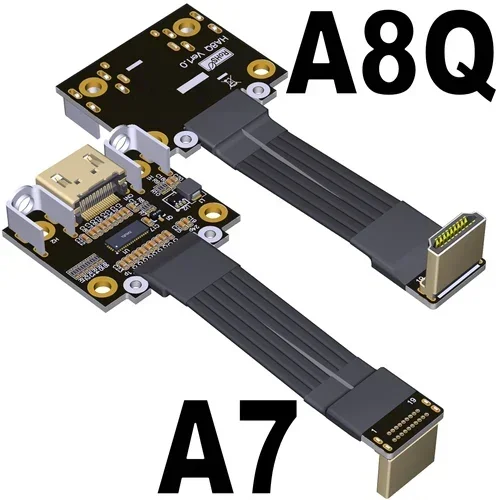

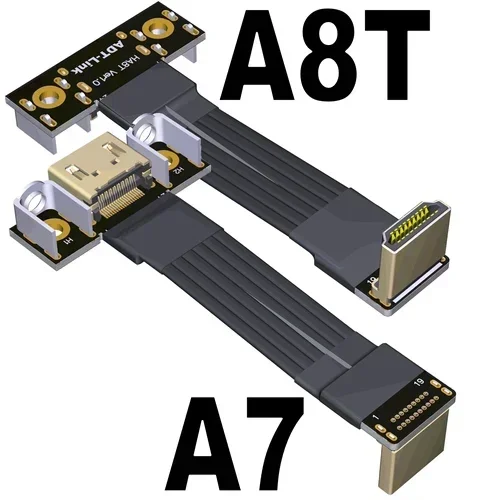

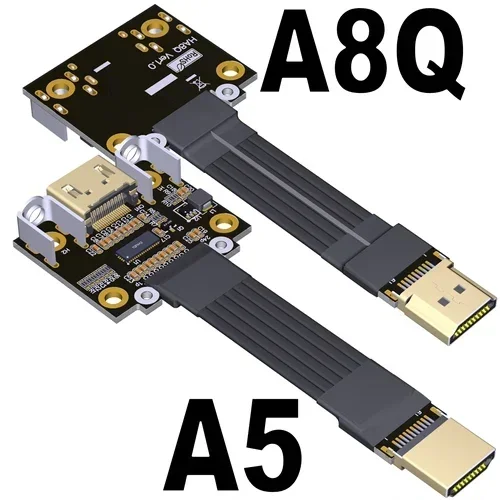

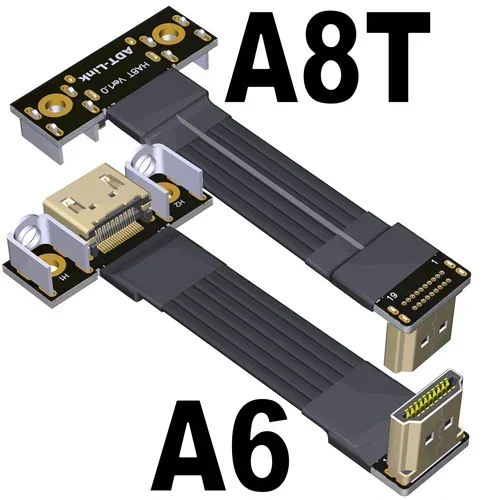

Modelos Descripciones:Macho recto a hembra rectoMetal blindadoHA5-HA8HD 2,0Macho recto a hembra recto de doble orejaMetal blindadoHA5-HA8THD 2,0Macho recto a hembra recto de doble orejaMetal blindadoHA5-HA8QHD 2,1 con chipDe macho a hembra rectaMetal blindadoHA6-HA8HD 2,0De macho a hembra recta de doble orejaMetal blindadoHA6-HA8THD 2,0De macho a hembra recta de doble orejaMetal blindadoHA6-HA8QHD 2,1 con chipAbajo macho a hembra rectaMetal blindadoHA7-HA8HD 2,0Abajo macho a recto doble oreja hembraMetal blindadoHA7-HA8THD 2,0Abajo macho a recto doble oreja hembraMetal blindadoHA7-HA8QHD 2,1 con chip

Nota 1: Modelo A8, el cable de extensión A8T no tiene chip de relé y dos conversiones, es decir, la señal se atenuará cuando el cable HD se conecte más de 2. Puede haber problemas como la pantalla Flash, por lo que no es compatible con HD2.1 a máxima velocidad, baje la frecuencia.

Nota 2:Modelo A8Q CON CHIP DE RELÉ la señal es unidireccional, el terminal hembra debe estar conectado a la pantalla, el otro terminal macho debe estar conectado a la placa base o tarjeta gráfica

El grosor del modelo negro es de 1,3mm, el modelo plateado es de 1,4mm y el modelo azul es de 0,94mm.

Modelo A8Q, ¿cuál es la distancia del agujero de A8T?
Utilice tornillos M4 como se muestra en la siguiente figura. El espacio entre agujeros es de 27mm. Para obtener más detalles, consulte el dibujo en 3D

Modelo HA8T (imagen derecha) sin chip, la atenuación de la señal después de que dos cables HDMI estén conectados en serie puede no cumplir con los requisitos de transmisión de señal de alta velocidad HDMI2.1.
El modelo HA8Q (izquierda) tiene un chip que utiliza los diodos/Repetidor IC Pericom Redriver, que regenera las señales y mejora su calidad. Para reducir la tasa de error de la transmisión de la señal, consulte el diagrama a continuación:

Descarga de datos técnicos:

Dibujo dimensional 3D: http:// www.adtlink.cn/download/HAA-MF-24P.ZIP

Esquema: http:// www.adtlink.cn/download/schematic_hdmi.pdf

Hoja de datos: Contactar con el servicio al cliente

Consejos: Para archivos PDF de tamaño 3D, utilice el software original Adobe Acrobat Reader DC

https://get.adobe.com/cn/reader/otherversions/
