Cable de extensión PCI Express 4.0 X4 a X8 Cable elevador PCI-E para extensor 1U

Cable de extensión PCI Express 4,0 X4 a X8, Cable elevador PCI-E para extensor 1U

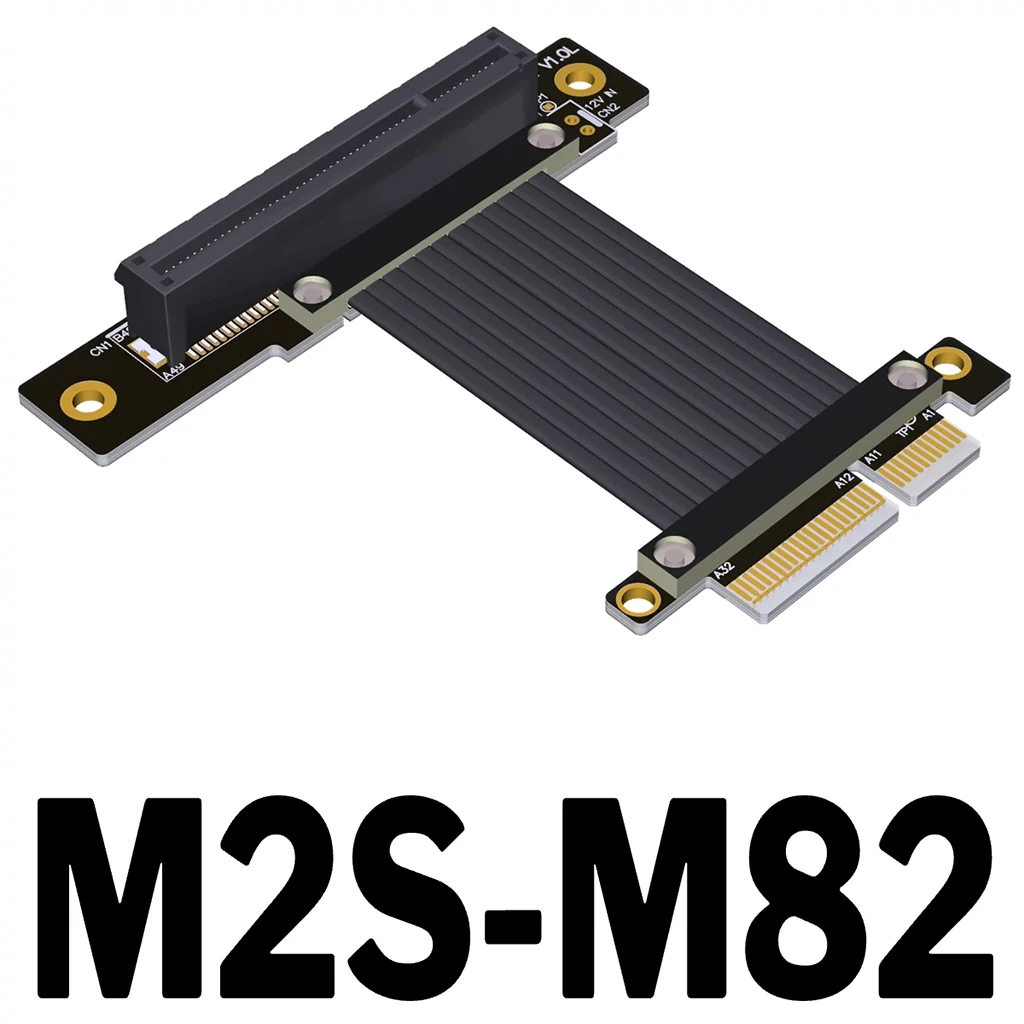

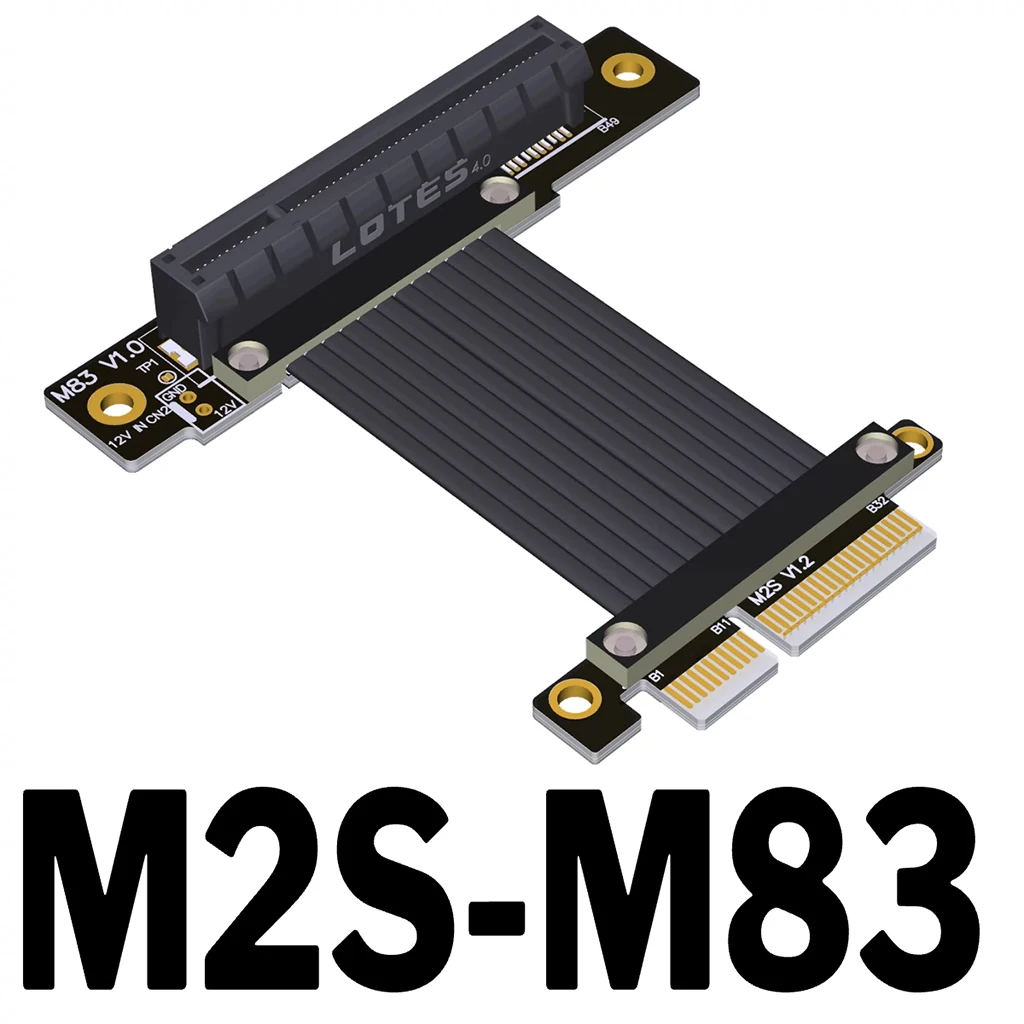

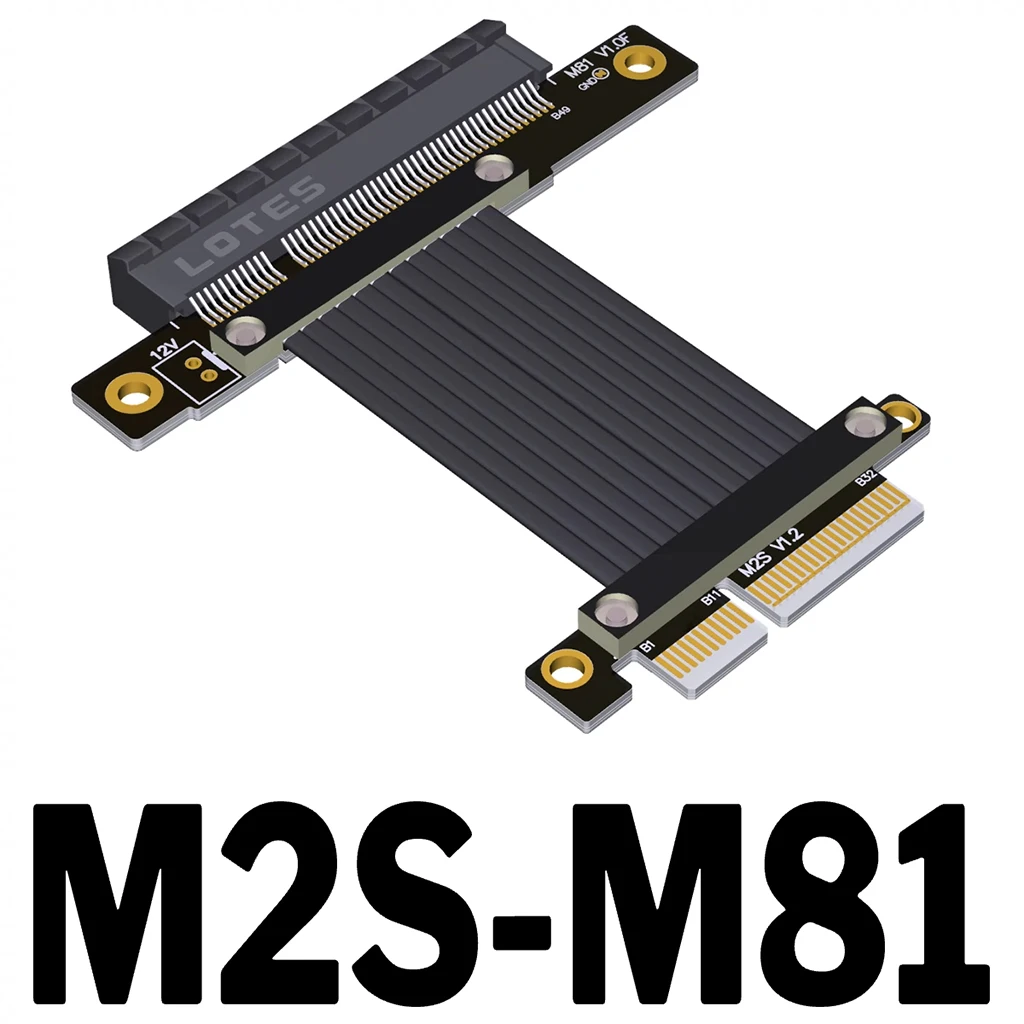

Modelo de producto: Productos de la serie M2, K28

Nombre del producto: Cable de extensión PCI-E 4.0 x4 a x8

Longitud del cable

Velocidad y ancho de banda

Limitaciones de uso

Explicación de la longitud del cable

Explicación del modelo del producto

Ventajas del producto

1. Ventajas del cable: Se utiliza el cable blindado de alta velocidad de cuarta generación, junto con conectores de alta calidad.Puede transmitir de manera estable a una alta frecuencia de PCIe 4.0 x4 64G/bps.
2. Ventajas de la longitud: Están disponibles pedidos personalizados de 5 cm a 1 m.Este cable de extensión tiene una baja impedancia de cable y una longitud de cable de hasta 60 cm puede soportar de manera estable el funcionamiento a toda velocidad de PCIe 4.0.
3. Ventaja del diseño: La señal diferencial tiene un diseño menos, lo que elimina la atenuación de la señal y los problemas de interferencia causados por la capacitancia e inductancia parásita, y no existe riesgo de microcortocircuito CAF.El producto es duradero.
4. Ventajas de PCB: Para la PCB se seleccionan materiales de alta calidad de alta frecuencia y baja resistencia.La PCB está fabricada con precisión.Se utilizan placas de alto TG, el espesor del material de cobre aumenta a 1 oz y los dedos de oro tienen suficiente baño de oro.El suficiente baño de oro garantiza una buena conductividad, lo que puede reducir problemas como las heladas del sistema y la distorsión del audio causadas por una mayor impedancia debido a la oxidación y el óxido.
5. Durabilidad y estabilidad: Los cables utilizados en el producto ya son muy duraderos.En los puntos de soldadura de metal se utiliza una junta de PCB de 3 mm de espesor para la protección, y se utilizan tornillos y tuercas hexagonales para la fijación.El producto es robusto, confiable, resistente a tirones y antiinterferencias, sin riesgo de rotura del cable o pérdida de clavos.
6. Diseño de PCB para instalación: La PCB tiene un diseño acortado y ampliado.El diseño de acortamiento no interferirá con la tarjeta gráfica y el diseño ampliado y alargado facilita la instalación de la placa, lo que reduce la posibilidad de daños.

Preguntas y respuestas técnicas

¿Qué tal la calidad del cable?¿Está protegido?

¿El cable es blando?¿Se puede doblar?

¿Por qué el rendimiento es deficiente, o hay retrasos o el dispositivo no se puede utilizar después de conectar el cable de extensión?

1. Instalación incorrecta del cable de extensión.El cable de extensión de tarjeta gráfica debe instalarse en la ranura para tarjeta gráfica más cercana a la CPU.Otras ranuras tienen un rendimiento deficiente.
2. Pobre contacto o oxidación en los dedos dorados de la tarjeta gráfica o en el terminal de la ranura de la placa base, lo que resulta en retrasos.Los puntos de contacto de los dedos dorados deben limpiarse.
3. Envejecimiento de la placa base y la tarjeta gráfica.No se recomienda utilizar un cable de extensión para dispositivos mayores de 3 años.Para dispositivos envejecidos o con señales deficientes, utilícelo a velocidad reducida.

Precauciones

1. Al insertar el cable, asegúrese de identificar la dirección correcta.No lo inserte al revés o fuera del centro para evitar que el dispositivo se queme.Al insertar el cable, sostenga primero el enchufe del dispositivo para evitar romper las clavijas del enchufe con fuerza excesiva.No doble ni tire del área dentro de los 2 cm de los puntos de soldadura del cable en ambos extremos de la placa de circuito.
2. Las capacidades de conducción de señal y otras condiciones de varias placas base y dispositivos son diferentes.Los resultados de las pruebas que obtenemos no pueden garantizar que sean los mismos que los suyos.Una vez que se conecta un cable de extensión, habrá pérdida de señal y problemas de compatibilidad.
3. Las tarjetas gráficas y las placas base son dispositivos electrónicos que envejecerán y se oxidarán con el tiempo.Conectar un cable de extensión solo los hará más inestables.No se admiten dispositivos antiguos.No se admiten dispositivos mayores de 3 años.

4. Este producto está especificado para su compra por ingenieros de productos y es solo para pruebas de productos.
