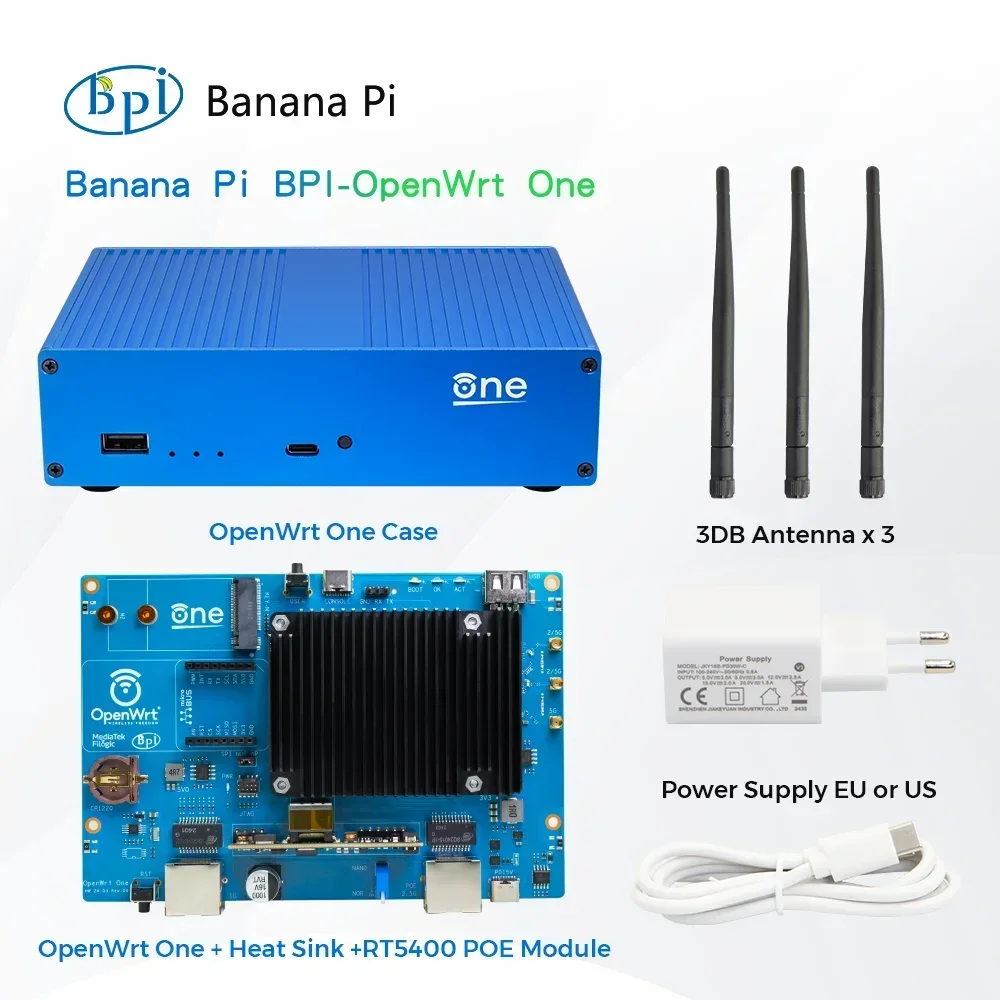

Banana Pi OpenWrt One Router de código abierto Solución de chip MT7981B 1GB DDR4 2.5GbE RJ45 y Gigabit Ethernet

Introducción OpenWrt One

La placa enrutadora "OpenWrt One/AP-24.XY" basada en el chipset MediaTek MT7981B (Filogic 820) SoC y MediaTek MT7976C WiFi 6 de doble banda. Es la primera placa de desarrollo oficial de la comunidad de código abierto OpenWRT.

OpenWrt One es un dispositivo basado en el SoC MediaTek Filogic 820 que tiene WiFi 6, doble banda, 3×3/2×2, 1 x 2,5 Gbit WAN, 1 x 1 Gbit LAN, 1 GB de RAM DDR4, 256 MiB NAND, 16 MiB NOR, M.2 SSD y USB 2.0.

OpenWrt One es el primer diseño de placa con comunicación de código abierto OpenWrt y diseñado en colaboración con Banana Pi que también manejará la fabricación y distribución de la placa del enrutador.El OpenWrt One/AP-24.El enrutador XY debe proporcionar una fuente de ingresos para el proyecto, por ejemplo, para cubrir el costo de alojamiento y conferencias OpenWrt, con Banana Pi vendiendo la placa a través de su red de distribución, y para cada dispositivo vendido, donando al Software Freedom Conservancy (SDC ) con los fondos marcados para OpenWrt.

MediaTek MT7981B (Filoógico 820)

MediaTek MT7981B es un sistema Wi-Fi en chip (SoC) compacto para dispositivos IoT que incluye una pila TCP/IP integrada.Usando el MT7981B, un dispositivo IoT puede conectarse a otros dispositivos inteligentes o a aplicaciones y servicios en la nube.La conectividad del MT7981B se logra mediante Wi-Fi en modo de estación Wi-Fi o punto de acceso (AP).

Características clave

• Tablero oficial y soporte de OpenWrt

• MediaTek MT7981B (Filoógico 820) SoC

• WiFI 6 de doble banda a través de MediaTek MT7976C (2×2 2,4 GHz + 3×3 5Ghz)

• 1 GB DDR4

• 1 puerto RJ45 de 2,5 GbE y|1 puerto Gigabit Ethernet RJ45

• 256 MiB SPI NAND y 16 MiB SPI NOR flash se utilizan para que la placa sea casi imparable

• Zócalo M.2 2242/2230 para SSD NVMe (PCIe gen 2 x1)

• Soporte RTC

• Soporte PoE

• Zócalo MikroBUS para módulos de expansión

Dirección de la aplicación

• Fabricante DIY

• Aprendizaje y desarrollo de OpenWrt

• IoT

• Enrutador Wifi

• Nas

• Aplicación de comunicación en red

Interfaz de hardware

Especificación de hardware

Especificación HardWare de OpenWrt One

Socién

Procesador MediaTek MT7981B (Filogic 820) dual-core Cortex-A53 @ 1,3 GHz

Memoria del sistema

1 GB DDR4

Almacenamiento

Flash SPI NAND de 256 MB para arranque U y Linux

Flash SPI NOR de 16 MB para gestor de arranque de recuperación protegido contra escritura (por defecto)

(el parpadeo se puede habilitar con un puente)

Se utilizan dos tipos de dispositivos flash para que la placa sea casi imparable.

Zócalo M.2 2242/2230 para SSD NVMe (PCIe gen 2 x1)

Conexión en red

1 puerto RJ45 de 2,5 GbE

1 puerto Gigabit Ethernet RJ45

WiFI 6 de doble banda a través de MediaTek MT7976C (2×2 2,4 GHz + 3×3/2×2 + celda cero

DFS 5Ghz)

3x conectores de antena MMCX

USB

1x puerto host USB 2.0 tipo A

Puerto USB tipo C (dispositivo, consola) que utiliza el chip UART de Holtek HT42B534-2 a USB

Expansión

Zócalo MikroBUS para módulos de expansión

Depuración

Consola a través del puerto USB-C o conector de 3 pines, conector JTAG/SWD de 10 pines para SoC principal

RTC

compatible con RTC integrado

Disco

Botones de reinicio y usuario

Interruptor de selección de arranque: NAND (normal) o NOR (recuperación)

2x LED PWM, 2x LED Ethernet (conccionado por GPIO)

EM6324 Vigilancia de hardware externo

NXP PCF8563TS (I2C) RTC con soporte de batería de respaldo para celda tipo botón CR1220

Fuente de alimentación

USB-PD de 15 V en puerto USB-C

PoE opcional 802.3at/af a través del módulo RT5040

Dimensiones

148 x 100,5 mm compatible con el diseño de caja Banana Pi BPI-R4

Certificaciones

Cumplimiento de FCC/EC/RoHS
