Antena AG35 Survey RTK GNSS L1 L2 L5 GPS Galileo Glonass BDs banda L para mapeo agrícola amplificador de señal satélite de banda completa

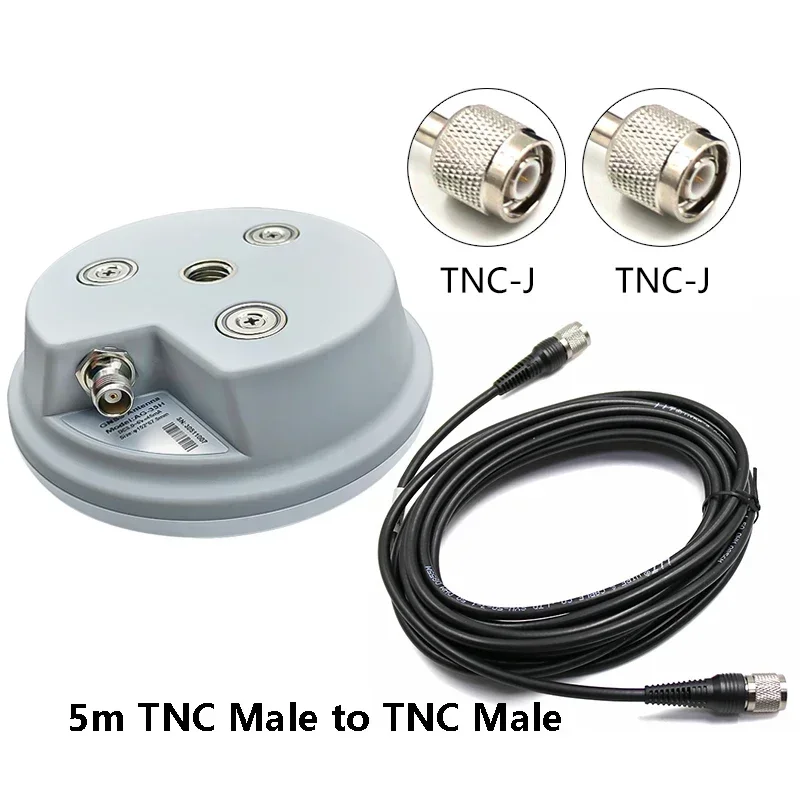

AG-35H es una antena de medición GNSS multifrecuencia multisatélite que admite la recepción de señales de navegación por satélite de banda de frecuencia Beidou II, GPS y GLONASS L1/L2.Puede ser ampliamente utilizado en ocasiones de navegación y posicionamiento de alta precisión, como topografía y mapeo geodésico, topografía oceánica, agricultura de precisión y monitoreo de deformaciones.La parte inferior del producto está equipada con 3 imanes y una tuerca grande estándar de 5/8-11 para una fácil instalación.

• El diseño de punto de alimentación múltiple garantiza una polarización circular para diestros y un rendimiento del centro de fase, lo que reduce el impacto de los errores de medición;

• La ganancia de la unidad de antena es alta y el efecto de recibir señales de satélite en ángulos de baja elevación es bueno, lo que garantiza que el número de satélites disponibles en el sistema sea suficiente;

• El amplificador de bajo ruido adopta tecnología de prefiltro para suprimir eficazmente las señales de interferencia fuera de banda y mejorar la confiabilidad del sistema;

• La protección IP67 de la carcasa garantiza que la antena funcione en el campo durante mucho tiempo.

Principales indicadores técnicos (típica)

Arquitectura de parches: parche doble apilado con alimentación de cuatro puntos

Bandas de señal de posicionamiento admitidas:

GPS: L1/L2/L5

BDS: B1/B2/B3

GLONASS: G1/G2/G3

Galileo:El/E5a/E5b/E6

Banda L

Ganancia máxima*: ≥5,0dBi@Fc

Polarización:RHCP

Relación axial@zenith:≤1,5dB

Cobertura del azimut: 360°

Impedancia: 50 ohmios

Precisión del centro de fase: ≤2,0 mm

Repetibilidad del centro de fase: ≤1,0 mm

LNA

Rango de frecuencia: 1164 MHz ~ 1300 MHz/1525 MHz ~ 1621 MHz

Ganancia LNA*: 40 ± 2,0 dB (típico.@25°C)

Variación de retardo de grupo: ≤5ns

Figura de ruido*: ≤2,0 dB@25°C, tipo.(Prefiltrado)

Salida VSWR: ≤1,8:1 tipo.2,0: 1 máximo

Voltaje de funcionamiento: 3,0 ~ 6,0 V CC

Corriente de operación: ≈45 mA

Mecánicos y Medio Ambiente

Dimensión: Φ152 mm * 67,5 mm

Conector: TNC (hembra)

Radoma: PC+PBT

Temperatura de funcionamiento: -40℃～＋85℃

Temperatura de almacenamiento: -45℃～＋85℃

Humedad: 95% sin condensación

Resistente al agua: IP67
