Nota:
El enlace contiene cuatro modelos diferentes de placas amplificadoras:ZK-502MT/ZK-502L.

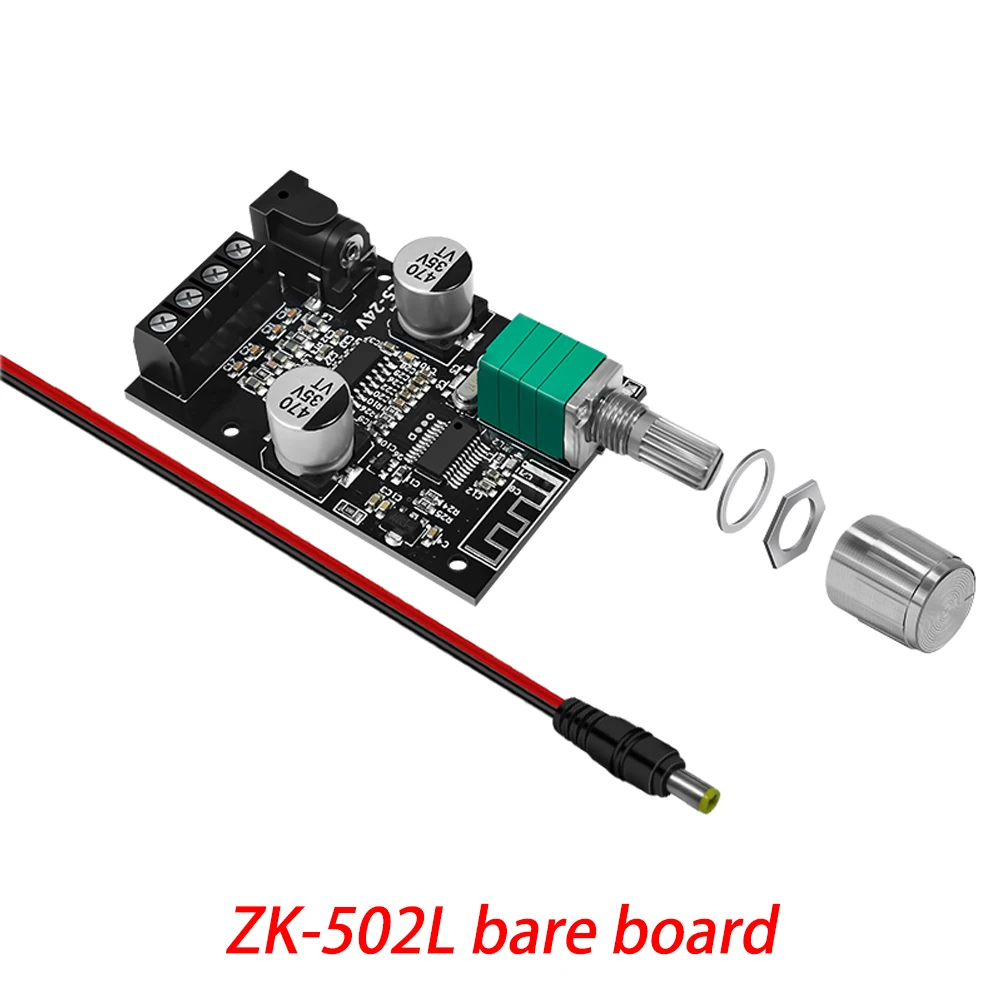

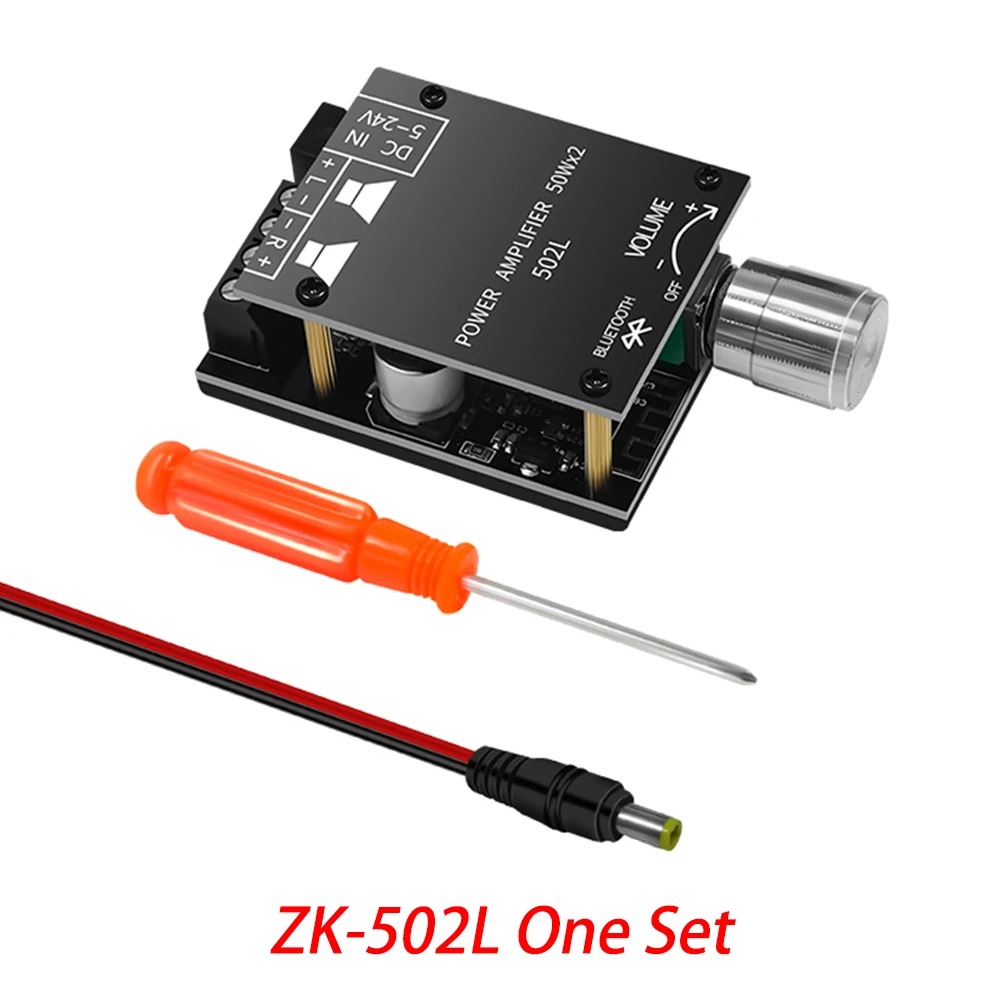

Hay dos tipos de ZK-502L:Tabla desnuda y tabla completa.
Por favor, elija según sus propias necesidades. Por favor, compruebe su pedido antes de realizar el pago ~ ¡Gracias!
Modelo: ZK-502MT
Características:
1. El tono alto y bajo se puede ajustar de forma independiente, salida estéreo de dos canales.
2. Entrada Bluetooth 5,0, 15 metros sin obstrucción
3. Con mecanismo de protección, sobrecalentamiento, sobrecorriente, función de protección contra cortocircuitos
Módulo AMPLIFICADOR DE POTENCIA DE AUDIO Bluetooth de 4,50 W * 2 con tono, pequeña distorsión, amplio rango de ajuste
5. Amplia gama de aplicaciones, adecuadas para teléfonos móviles, tabletas, ordenadores portátiles, etc.
Parámetros:
Modelo del producto:
Versión Bluetooth: 5,0 (sin oclusión, 15 metros)
Relación señal-ruido: 90dB
Método de entrada: AUX + Bluetooth
Chip amplificador de potencia: Chip amplificador de potencia doméstico
Número de canales: canales dobles izquierdo y derecho (estéreo)
Altavoz adaptado: 15 ~ 100W, 4 ~ 8Ω
Fuente de alimentación adaptativa: DC 9 ~ 24V/3A o más (no conectado a la batería de 24V)
Mecanismo de protección: protección contra sobrecalentamiento, sobrecorriente, cortocircuito
Voltaje:
12V ----- 8Ω/12W + 12W, 4Ω/20W + 20W
15V ----- 8Ω/18W + 18W, 4Ω/30W + 30W
19V ----- 8Ω/30W + 30W, 4Ω/40W + 40W
24V ---- 8Ω/40W + 40W, 4Ω/50W + 50W
Tamaño del producto: 89mm * 60mm * 21mm
Consejos amables:
1. Cuando la entrada de audio es suficiente y el voltaje/corriente de la fuente de alimentación es suficiente, ¡habrá suficiente potencia de salida!
2. Cuanto mayor sea el voltaje de la fuente de alimentación, mayor será la potencia de salida, y cuanto menor sea la impedancia del altavoz, mayor será la potencia de salida.
3. Asegúrese de que la potencia de la fuente de alimentación adaptada sea mayor que la potencia de trabajo real del amplificador de potencia.
El paquete incluye:
1 módulo amplificador de potencia
1x carcasa
1 bolsa de accesorios
Respuestas a preguntas:
1. ¿Cómo elegir una fuente de alimentación?
La fuente de alimentación con la placa es crítica. Cuanto mayor sea el voltaje, mayor será la corriente y mayor la potencia de salida. Si solo tiene 12V1A, puede usar altavoces de 3-4 pulgadas. Si está por encima de 19V 5A, no hay problema con 8-10 pulgadas, y la fuente de alimentación debe ser muy valorada. Si el voltaje es demasiado bajo, el sonido se amplificará, lo que fácilmente causará distorsión del sonido. Si la corriente es demasiado pequeña, el altavoz no podrá controlar el voltaje y el trabajo no funcionará correctamente o la calidad del sonido se deteriorará.
Se recomienda utilizar una fuente de alimentación de 18V, 19V y 24V con una corriente de más de 5A. Si solo tiene una fuente de alimentación 9V12V o 1A2A, también se puede usar, pero la potencia es baja. Tenga en cuenta que puede distorsionarse cuando el volumen se establece al máximo al usarlo, lo que afectará la calidad del sonido.
2. ¿Cómo elegir un altavoz?
Los altavoces de uso común son generalmente 4-8 ohmios, y el efecto es el mismo independientemente de la polaridad positiva y negativa. Si la potencia de su altavoz es baja, puede estar entre 20-50W, y el voltaje de la fuente de alimentación debe ser menor para evitar que el altavoz se queme después de amplificar el sonido. Por ejemplo, elija una fuente de alimentación inferior a 15V. Si tiene un altavoz de 100W-200W, no tiene que preocuparse por quemar el altavoz. Puede elegir una fuente de alimentación de 12-24V. Cuanto mayor sea el voltaje que elija, mayor será el sonido o la potencia de salida. La potencia del altavoz no es fácil de superar los 200W, de lo contrario afectará a la calidad del sonido.
3. ¿Cómo ajustar los agudos y graves?
El potenciómetro BASS en el medio controla los graves, los graves para diestros mejoran y la atenuación de los bajos para zurdos. Cuando el potenciómetro está en la posición central, los graves no se mejorarán ni atenuarán;
El potenciómetro TREBLE de la izquierda controla los agudos, los agudos se mejoran girando a la derecha y los agudos se atenúan girando a la izquierda. Cuando el potenciómetro está en la posición central, los agudos no se mejorarán ni atenuarán
Se debe prestar atención al ajustar los agudos o bajos: Cuando los agudos o bajos se ajustan a la derecha y el sonido se distorsiona, significa que la ganancia del ajuste de agudos o graves es demasiado grande. Gire el potenciómetro de volumen VOLUME hacia la izquierda para disminuir el volumen total.
4. ¿Qué factores están relacionados con la calidad del sonido?
La calidad del sonido no solo está relacionada con el módulo amplificador de potencia, sino también con la fuente de sonido y todo el sistema de audio. Básicamente, cada enlace del sistema de audio afectará la calidad del sonido, los enlaces principales son la línea de transmisión de audio, la fuente de alimentación de audio, el circuito de tono, el circuito amplificador de potencia, los altavoces y el entorno circundante. Solo cuando la fuente de sonido, el módulo amplificador de potencia y los altavoces coinciden, la calidad del sonido es la mejor.
5. ¿Está bien si el sonido es pequeño, pero después de que el sonido se vuelve más fuerte, el sonido se vuelve turbio?
El sonido está distorsionado, cambie el adaptador de corriente por un nivel de voltaje más alto.
6. Está bien si el sonido es pequeño, pero cuando el sonido se vuelve más fuerte, ¿El sonido se congela?
La potencia de la fuente de alimentación de entrada es insuficiente y la fuente de alimentación en sí se apaga intermitentemente para protección, reemplácela con una fuente de alimentación de mayor potencia; o la potencia es demasiado grande, la placa del amplificador de potencia se calienta severamente y se produce protección térmica, reduce el uso de energía o fortalece la disipación de calor.
Modelo: ZK-502L
Punto de venta del producto:
1: Potenciómetro para ajustar el volumen, con interruptor, fácil de controlar el volumen, muy adecuado para altavoces de bricolaje
2: Se utiliza un conector CC de cobre, que puede soportar una gran corriente y no genera calor
3: doble canal izquierdo y derecho (estéreo)
4: tamaño pequeño
5: Fácil de usar
Parámetros:
Nombre del producto: Placa de amplificador de potencia digital Bluetooth versión mini 2X50W
Modelo del producto:
Voltaje de fuente de alimentación adaptable: 5 ~ 24V (9V/12V/15V18V/24V y otros adaptadores son opcionales, y se recomienda alto voltaje para alta potencia)
Altavoces compatibles: 30W ~ 200W, 4Ω, 8Ω
Número de canales: canales dobles izquierdo y derecho (estéreo)
Versión de Bluetooth: 5.0
Distancia de transmisión Bluetooth: 15 metros (sin oclusión)
Mecanismo de protección: protección contra sobrecalentamiento de autorecuperación, protección contra cortocircuitos de autorecuperación
Consejos:
Solo cuando la entrada de audio sea suficiente y el voltaje/corriente de la fuente de alimentación sea suficiente, habrá suficiente potencia de salida. Cuanto mayor sea el voltaje de la fuente de alimentación, mayor será la potencia relativa, y los altavoces con diferentes impedancias tendrán una potencia de salida diferente. Cuando el voltaje y la corriente son suficientes, cuanto mayores sean los ohmios del altavoz, menor será la potencia relativa del sonido, ¡preste atención!
Voltaje:
12V ---- altavoz de 8 ohmios/12W (canal izquierdo) + 12W (canal derecho), altavoz de 4 ohmios/20W + 20W
15V ----- 8Ω/18 + 18W, 4Ω/mayor que 30 + 30W
19V ----- 8 ohmios/32 + 32W, 4 ohmios/mayor que 45 + 45W
24V ----- 8Ω/38 + 38W, 4Ω/más de 50 + 50W
Respuestas a preguntas:
1. ¿Cómo elegir una fuente de alimentación?
R: La fuente de alimentación de la placa es muy importante. Cuanto mayor sea el voltaje, mayor será la corriente y mayor la potencia de salida. Si solo tiene 12V 1A, puede usar altavoces de 3-4 pulgadas. Si está por encima de 19V 5A, no hay problema con 8-10 pulgadas, y la fuente de alimentación debe ser muy valorada. Si el voltaje es demasiado bajo, el sonido se distorsionará fácilmente después de amplificar el sonido. Si la corriente es demasiado pequeña, el altavoz no funcionará y el voltaje se reducirá y el trabajo no funcionará correctamente o la calidad del sonido se deteriorará.
Se recomienda utilizar una fuente de alimentación de 18V19V24V con una corriente de más de 3A. Si solo tiene una fuente de alimentación 9V12V o 1A 2A, también se puede usar, pero la potencia es baja. Tenga en cuenta que el volumen puede estar distorsionado y afectar la calidad del sonido.
2. ¿Cómo elegir altavoces?
R: Los altavoces de uso común son generalmente de 8 ohmios, y el efecto es el mismo independientemente de la polaridad positiva y negativa. También se pueden utilizar altavoces de 4 ohmios. Si la potencia de su altavoz es baja, puede estar entre 10W-30W, y el voltaje de la fuente de alimentación debe ser menor para evitar que el altavoz se queme después de amplificar el sonido. Por ejemplo, elija una fuente de alimentación inferior a 15V. Si tiene un altavoz de 50W-200W, no tiene que preocuparse de quemar el altavoz. Puede elegir una fuente de alimentación de 12-24V. Cuanto mayor sea el voltaje que elija, mayor será el sonido o la potencia de salida.
3. ¿Cómo conectar Bluetooth?
R: Encienda la placa amplificadora de potencia, conecte el altavoz, gire la perilla de audio para encender la luz indicadora, active la configuración del teléfono móvil -- Bluetooth -- busque "BT-WUZHI", A continuación, haga clic para conectarse, aparecerá un mensaje de Ding-dong después de que la conexión sea exitosa, luego, cuando esté en modo Bluetooth, Simplemente reproduzca música y se conectará automáticamente al teléfono la próxima vez que se encienda.
4. ¿Está bien si el sonido es pequeño, pero después de que el sonido se vuelve más fuerte, el sonido se vuelve turbio?
R: El sonido está distorsionado, cambie el adaptador de corriente por un nivel de voltaje más alto.
5. Está bien si el sonido es pequeño, pero cuando el sonido se vuelve más fuerte, ¿El sonido se congela?
R: La potencia de la fuente de alimentación de entrada es insuficiente y la fuente de alimentación en sí se apaga intermitentemente para protección, reemplácela por una fuente de alimentación más alta; o la potencia es demasiado grande, la placa del amplificador de potencia se calienta severamente y se produce protección térmica, reduce el uso de energía o fortalece la disipación de calor.
