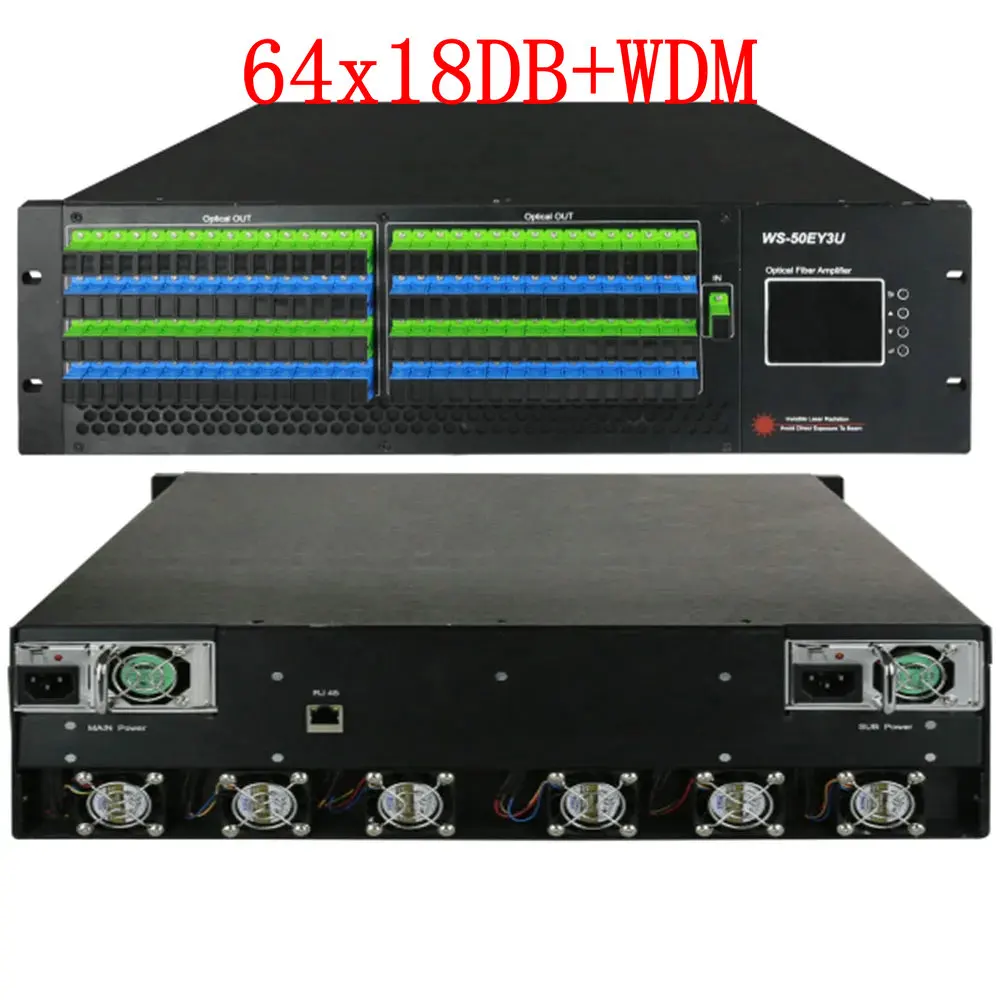

AMPLIFICADOR DE fibra CATV, transmisión de 64x18dB/21DB, WDM, chasis 3U, alta potencia, Erbium, dopado

Aplicaciones

El amplificador óptico de yetterbio de alta potencia es un amplificador de fibra multisalida de alta potencia con un ancho de banda espectral de ganancia de 1535 ~ 1565nm. Está diseñado principalmente para aplicaciones CAVT o 1 ~ 8 canales de cinta continua (longitudes de onda ITU). Proporciona cobertura FTTH a gran escala para sistemas CAVT en ciudades grandes y medianas.
Proporciona una solución flexible y de bajo coste.
Puede realizar TRANSMISIÓN DE TV por cable de longitud de onda única, onda triple de fibra única CWDM, tipo de ganancia plana, DWDM; entre su confiabilidad y excelente relación de rendimiento, se utiliza principalmente en FTTH, FTTB, DBS, MMDS, FTTX, etc. Es un equipo importante para construir una red de transmisión de fibra óptica de tamaño grande y mediano CATV

Características de rendimiento

Utilice fibra de revestimiento doble dopada con erbio-iterbio. Potencia de salida: 18db
Preamplificador integrado de bajo ruido, sin cascada EDFA, reduciendo en gran medida el sistema CNR, disminución de MER.
Los botones del panel frontal se pueden utilizar para establecer y modificar los parámetros de rendimiento del dispositivo para cumplir con los diferentes requisitos de diseño de red de los clientes. Módulo de interruptor óptico integrado opcional para facilitar la expansión del equipo. Puerto de salida opcional: 64 puertos; WDM opcional. Bajo factor de ruido. Entrada 0dBm inferior a 5dB.
Interfaz de gestión de red completa, gestión de red SNMP estándar nacional.
Adopte la estructura de respaldo caliente de fuente de alimentación dual madura del servidor dedicado, con el sistema de control de temperatura controlado solo por microordenador, para mejorar la confiabilidad del sistema. El ventilador de refrigeración admite reemplazo en línea.
Gran pantalla TFT de color verdadero de 2,8 pulgadas con Menú exclusivo en inglés.

Parámetros técnicos

Ancho de banda 1535 ~ 1565nm
Potencia óptica de entrada-5dBm ~ + 10dBm (entrada normal-2dBm ~ + 5dBm). Estabilidad de potencia de salida 0.5dBm
Ruido 5.0dB potencia de entrada 0dBm, en=1550nm Entrada de pérdida de retorno 45dB salida 45dB
Conector óptico SC/APC; SC/UPC; LC/APC; LC/UPC C/N 50dB condiciones de prueba de acuerdo con la implementación GT/C/CTB 63dB C/CSO 63dB
Voltaje de alimentación A:AC160V ~ 250V(50Hz);B:DC48V(38-58V);C:AC110V(100-130V) Consumo de energía150 W
Temperatura de trabajo-10 ~ + 42.
Humedad relativa de trabajo máxima hasta 95% Temperatura de almacenamiento sin condensación-30 C ~ + 70 C
Humedad relativa de almacenamiento máxima 95% sin condensación
Tamaño del equipo 482(L)* 482(W)* 132,5 (H) mmTamaño del paquete 640(L)* 640(W)* 305(H) mmDatos técnicos
Longitud máxima de onda 1535-1565nm potencia mínima de entrada-10dBm potencia máxima de entrada + 10dBm
Temperatura de funcionamiento limitada-25 ~ + 70
Voltaje de trabajo limitado AC90 ~ 265V y DC30 ~ 72V
