-2.4G inalámbrico DMX512 R/T
-126 canales saltando frecuencia automáticamente, alta capacidad antiinterferencias, para garantizar la confiabilidad de las obras
-Código de identificación de 7 grupos configurable. El usuario puede utilizar 7 grupos de redes inalámbricas individuales sin ninguna interferencia.
-Cada uno en el mismo lugar (LED tricolor que muestra indicadores)
Especificación
Voltaje de entrada: 5VDC 500mA MIN
Distancia de comunicación: 400M (distancia visible)
Sección de frecuencia de trabajo: 2,4G ISM, 126 canales, sección de frecuencia
Velocidad máxima de potencia de transmisión: 20 dBm
Sensibilidad del receptor: -94dBm
CPU: núcleo ARM de 32 bits
Modulación: GFSK
Interfaz de señal DMX: RS485
Temperatura de funcionamiento: -40 ~ 85 Celsius
Temperatura de almacenamiento: -65 ~ 150 Celsius
Humedad relativa ambiental: 5 a 95% (sin condensación)
Gatillo de reinicio automático: WDT incorporado (temporizador de vigilancia)
Relación correspondiente del código de identificación y el color del LED
ROJO
VERDE
ROJO+VERDE
AZUL
ROJO+AZUL
VERDE+AZUL
ROJO+VERDE+AZUL
1.Presione el interruptor momentáneo encima del indicador LED lateral para indicar la configuración de ID
2.Presione nuevamente para configurar IC, en el ID de color deseado, agregando 1 cada vez que presione el interruptor avanzará el código de ID de color.
3.Condición de trabajo:
LED encendido constante: sin DMX ni señal inalámbrica.
Flash LED rojo: transmisión
Flash LED verde: recepción
4.Frecuencia RF 2.400 - 2,525G, total de 126 canales, busca automática,
5.Código de identificación "1-7" grupos de código de identificación, presione 'TECLA' para configurar, solo puede funcionar con el mismo código de identificación del transmisor y el receptor.(Mismo color LED)
Establecer la comunicación
1.Encienda primero la placa recibida inalámbrica DMX512 y luego luego encienda las placas transmisidas.
2.Presione el botón "Tecla" para configurar el mismo valor de ID de la placa transmitida y la placa recibida.Utilice un valor de ID diferente si necesita utilizar más de 1 grupo de universales inalámbricos al mismo tiempo en el mismo lugar.
3.El LED rojo parpadea cuando el transmisor transmite datos DMX mediante una sección de frecuencia sin interferencias, luego el receptor cambia la sección de frecuencia comunicada.El LED verde parpadea hasta que se reciba correctamente el mismo valor de ID, el LED parpadea más rápido una vez que los datos DMX son más rápidos.
4.La comunicación se estableció correctamente.
Tenga en cuenta que algunos dispositivos DMX deben colocarse en modo esclavo para un control DMX adecuado.Si están en el modo maestro, enviarán una señal DMX, las tomas xlr, lo que hará que el transmisor/receptores de escaneo automático entre en modo transmisor debido a que está presente la señal DMX.
Nota: Cuando la utilice, tire hacia arriba y hacia abajo de la antena, no mueva demasiado la antena.
¿Qué enchufe necesito?
Para recibir el paquete pronto, elija el tipo de enchufe correcto.
El paquete incluye

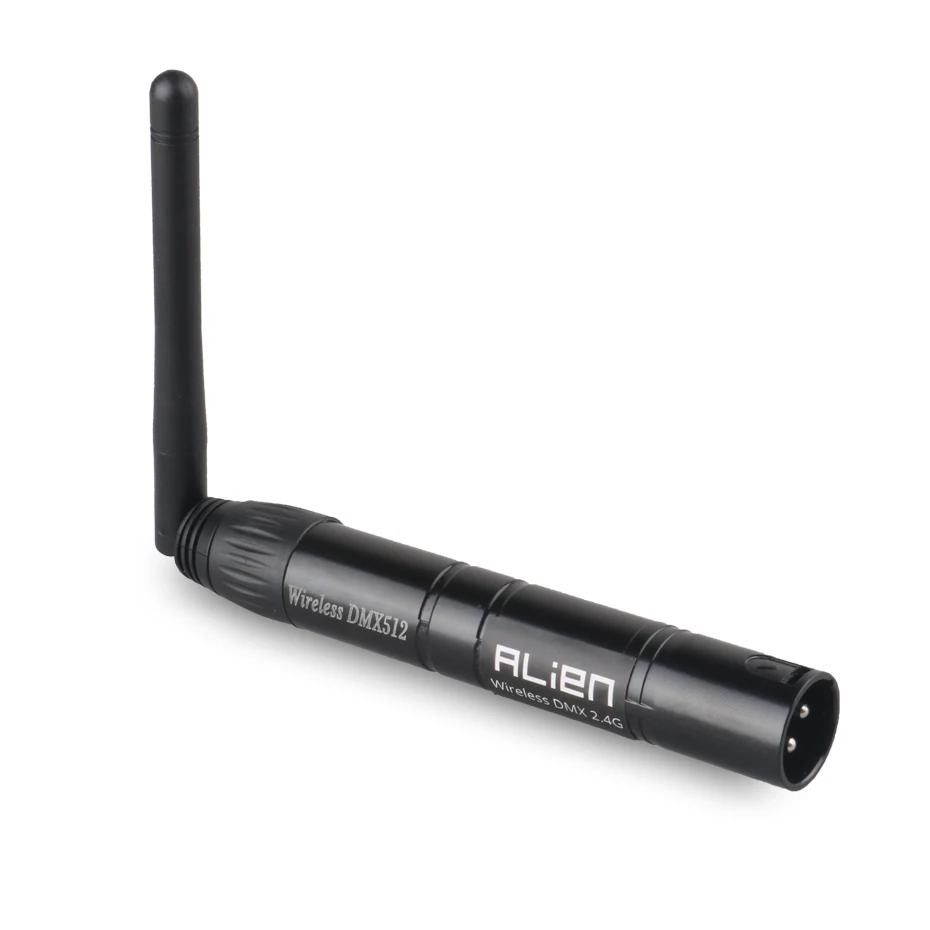

Transmisión y adaptador del controlador de iluminación inalámbrico DMX 512 (según su elección)

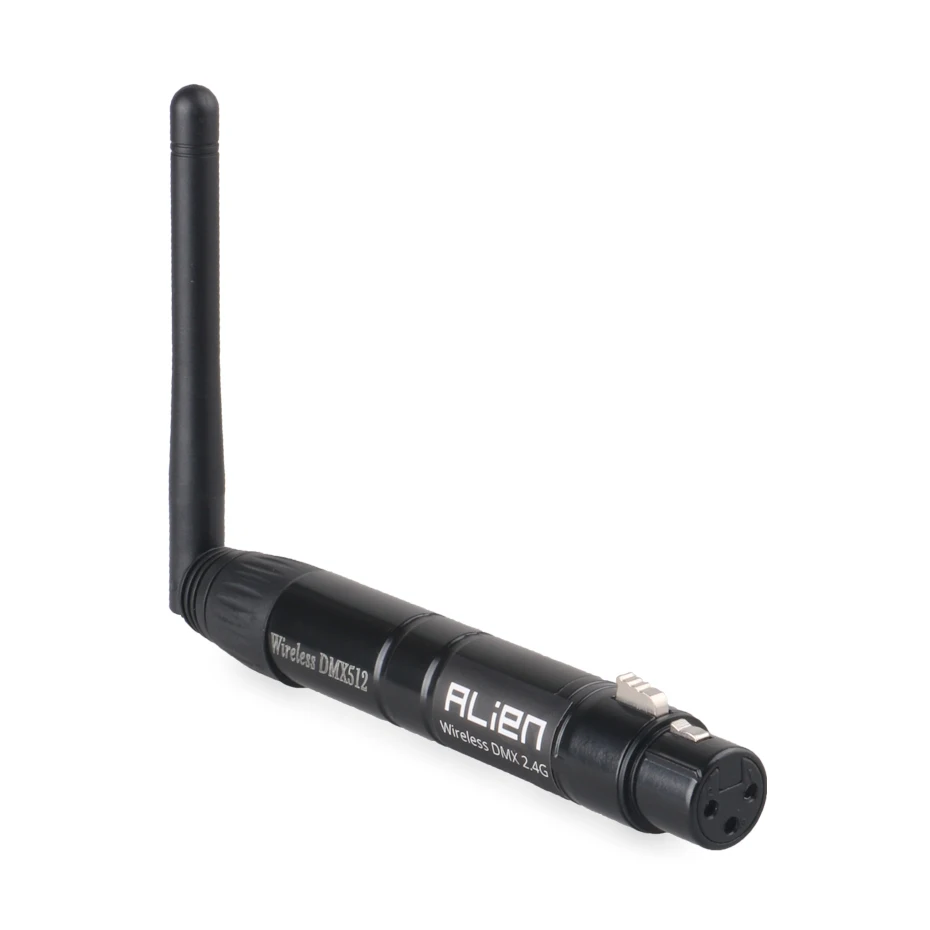

Receptor y adaptador controlador de iluminación inalámbrico DMX 512 (según su elección)
Mástil de usuario

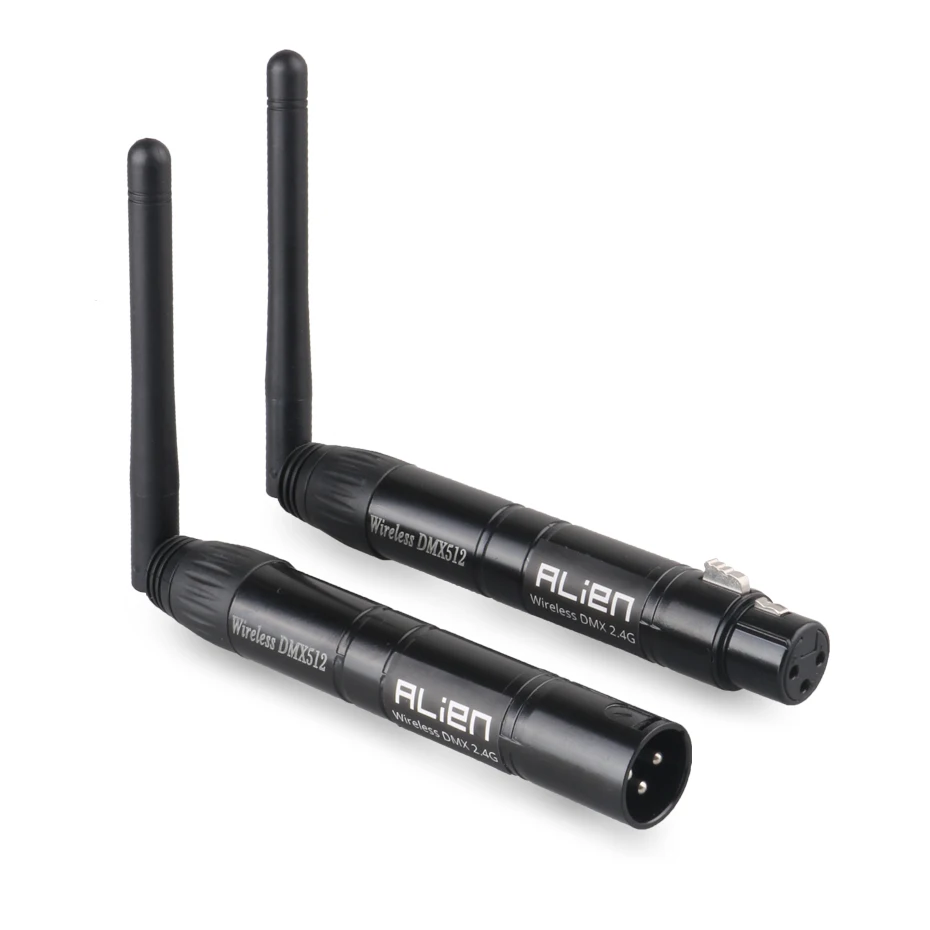

1 transmisor y 1 receptor (1 transmisor, 1 receptor, 2 adaptadores).

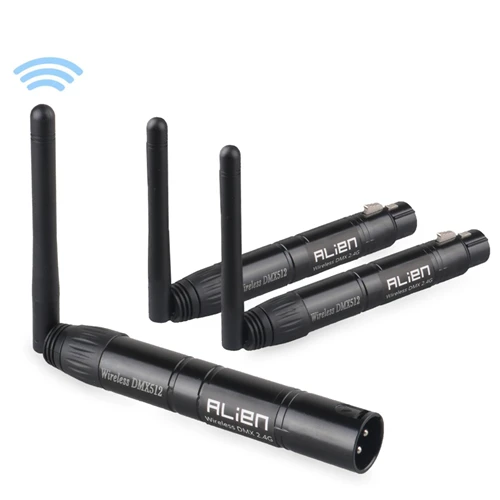

1 transmisor y 2 receptores (1 transmisor, 2 receptores, 3 adaptadores).

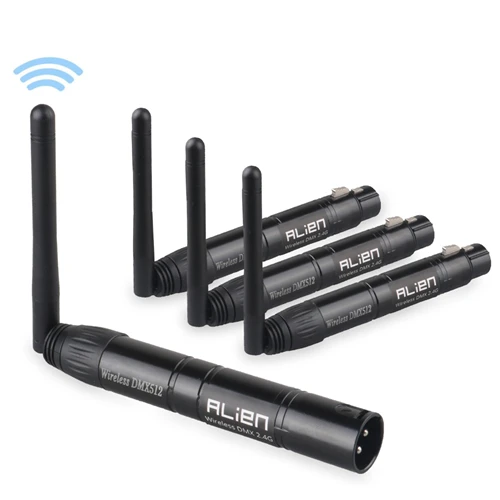

1 transmisor y 3 receptor (1 transmisor, 3 receptores, 4 adaptadores).

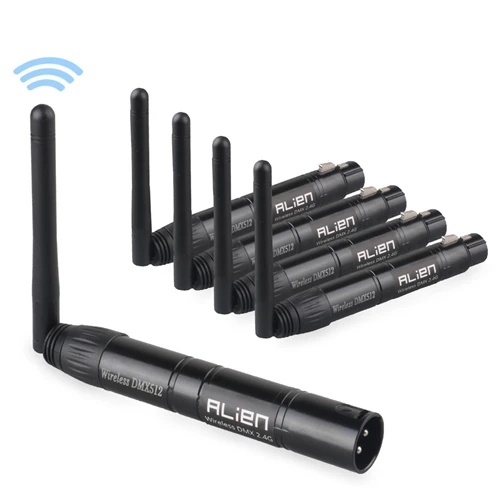

1 transmisor y 4 receptor (1 transmisor, 4 receptores, 5 adaptadores).

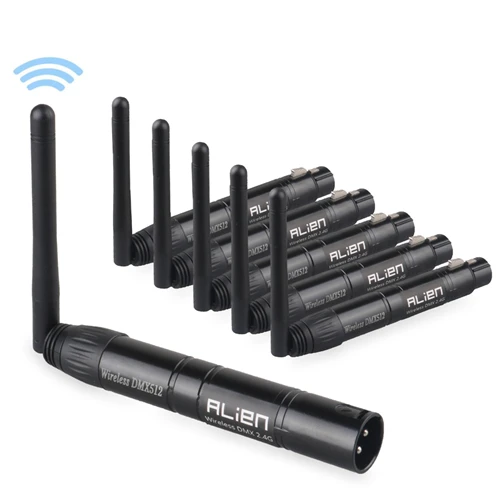

1 transmisor y 5 receptor (1 transmisor, 5 receptores, 6 adaptadores).

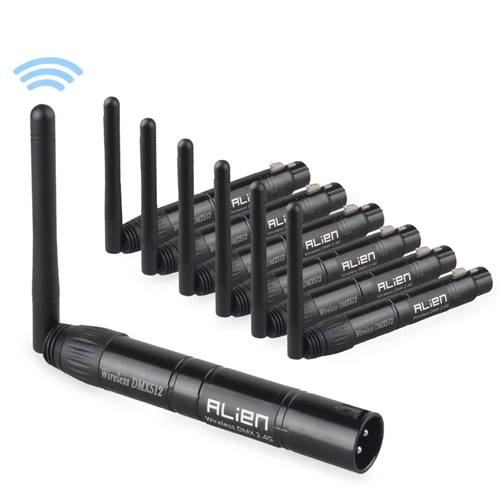

1 transmisor y 6 receptor (1 transmisor, 6 receptores, 7 adaptadores).

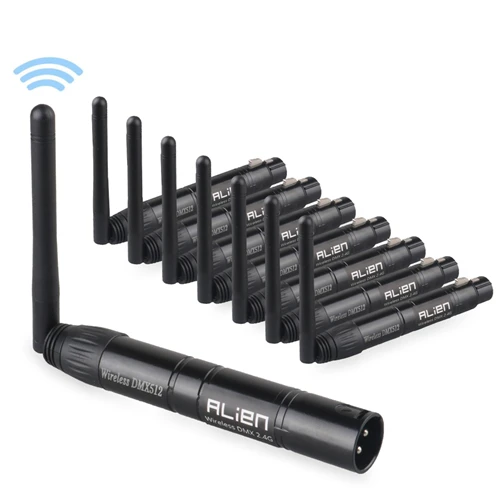

1 transmisor y 7 receptor (1 transmisor, 7 receptor, 8 adaptadores).

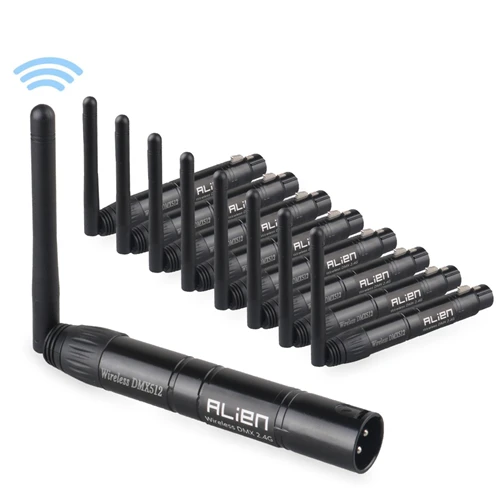

1 transmisor y 8 receptor (1 transmisor, 8 receptor, 9 adaptadores).
P: ¿Puedo usarlo con micrófonos?¿Puedo utilizar para que los micrófonos sean inalámbricos?
R: No... esto es para el control DMX inalámbrico de luces, no para audio.
P: ¿Tiene un adaptador de 5 pines para conectarse al puerto DMX de una consola de iluminación?
R: Es un 3 pines.Si necesita 5 pines, puede ponerse en contacto con el servicio de atención al cliente de ALIEN.
P: ¿Cuántas direcciones DMX se pueden enviar a través de un transmisor y un receptor?
R: hay 7 canales para ALIEN y son de color rojo, verde, morado, azul, etc.El transmisor debe coincidir con el color que se utiliza en todos los receptores.
P: ¿Qué enchufe puedo elegir?
R: El tipo de enchufe como se muestra en las imágenes a continuación
