ADT-Link PCIe 5,0 M.2 NGFF NVMe a PCI-E x16 Cable de extensión GPU FFC alta velocidad GEN5 giro 90 en ángulo para tarjeta gráfica Nvidia/AMD

Cable de extensión ADT-Link PCIe 5.0 M.2 NGFF NVMe a PCI-E x16 GPU FFC de alta velocidad GEN5 giro 90 en ángulo para tarjeta gráfica Nvidia/AMD

Cable elevador de extensión ADT-Link M.2 NVMe a PCI Express x16

Nombre de marca: ADT-LINK

Nombre del producto: cable de extensión M.2 NVMe a PCIe x16

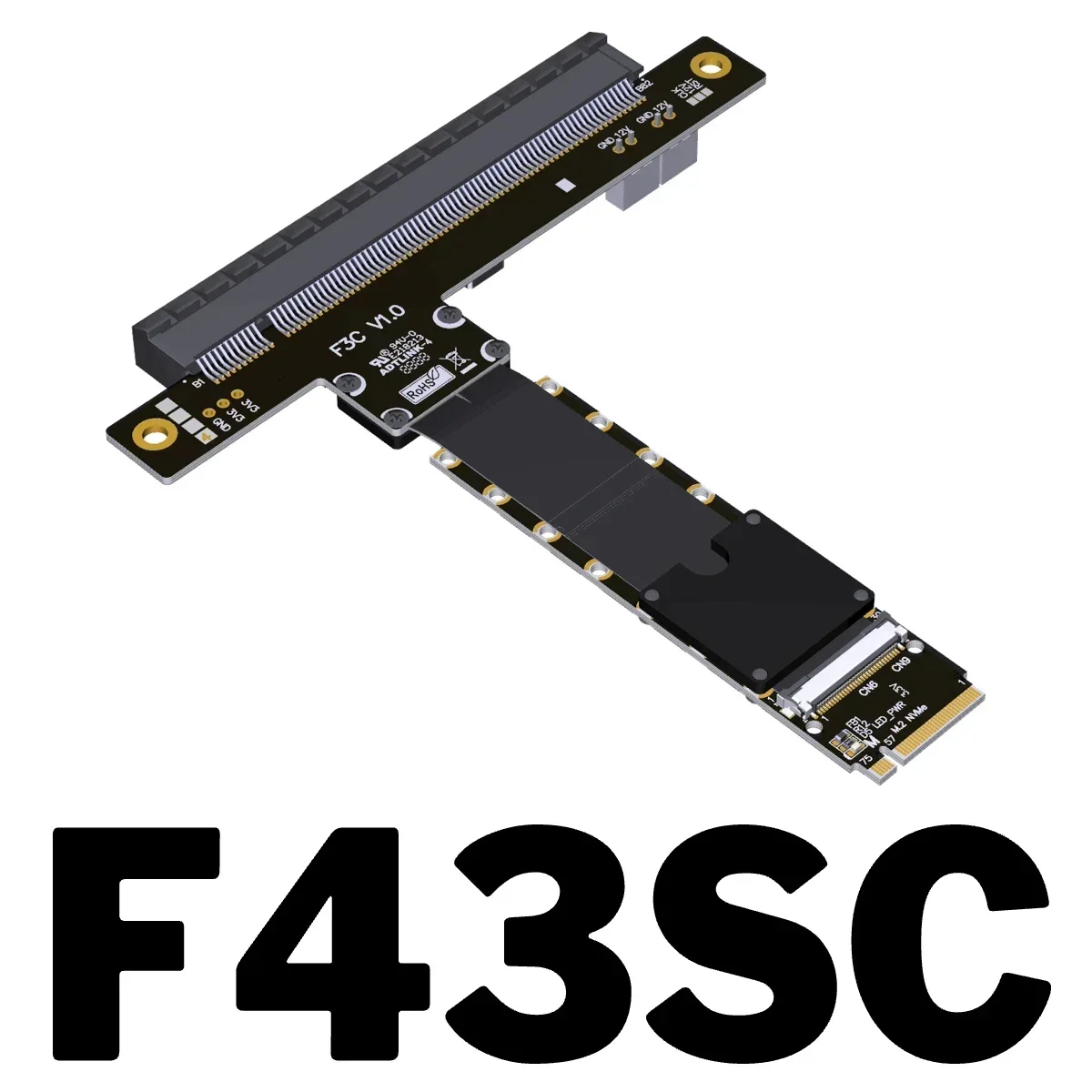

Modelo de producto: F43SP, F43SP-TU, F43SC

Velocidad de transferencia: PCIe 5.0 x4, gen5, 128 G/bps (máx.)

Longitud del cable: 25 cm, 50 cm

Aplicación: para tarjetas gráficas PCIe x16 NVIDIA/AMD a extensión de ranura NVMe M.2 (ultra SSD, clave M)

Descripción del número de pieza de la serie ADT F43:

P/N

Descripción

Ancho de banda

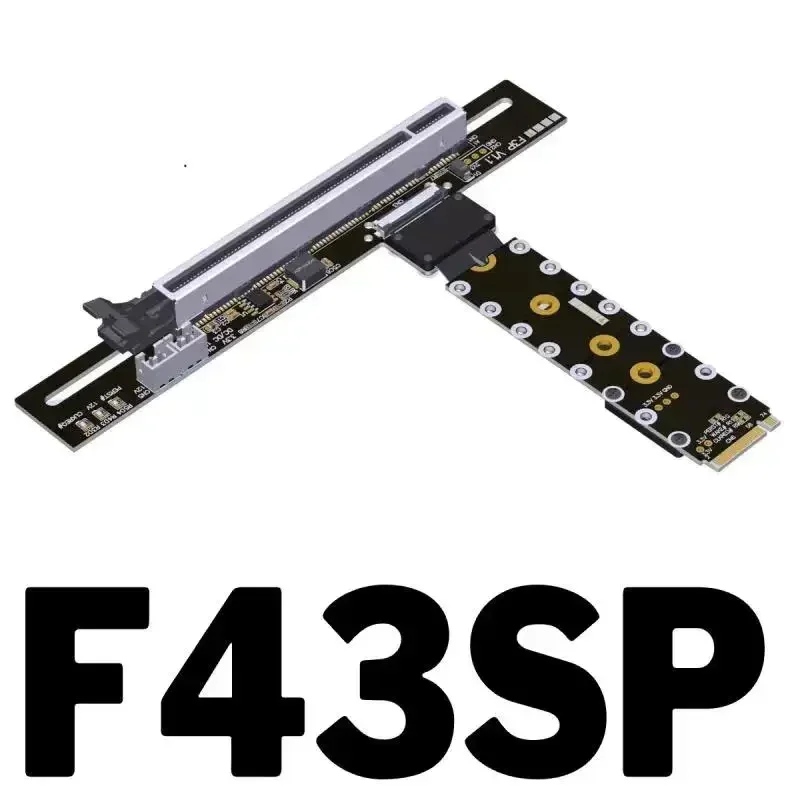

F43SP

M.2 NVMe a PCIe x16, el conector gira 90°cable de extensión

PCIe 5.0 x4 (128G/bps)

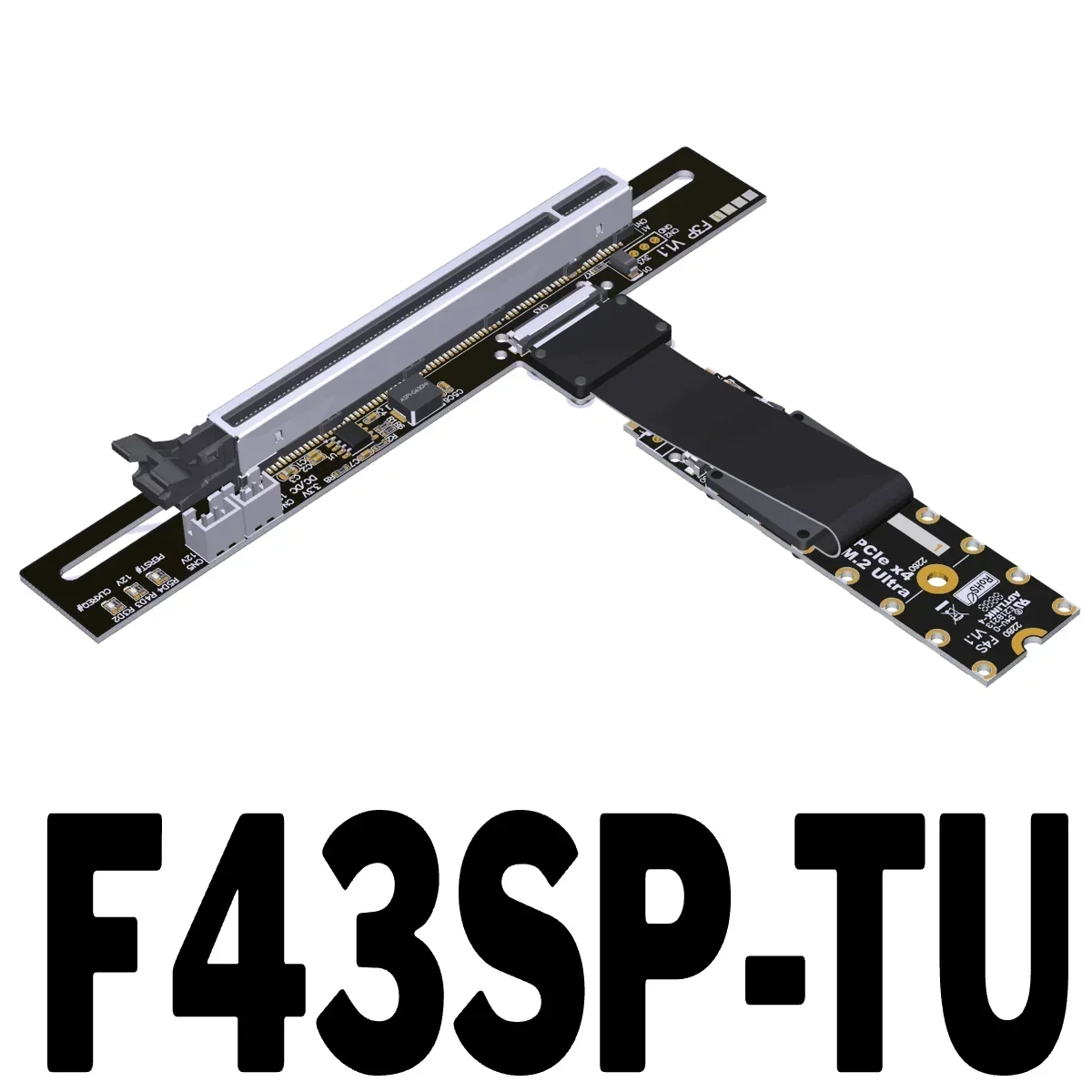

F43SP-TU

M.2 NVMe a PCIe x16, giro de cable, giro de conector 90°cable de extensión

PCIe 5.0 x4 (128G/bps)

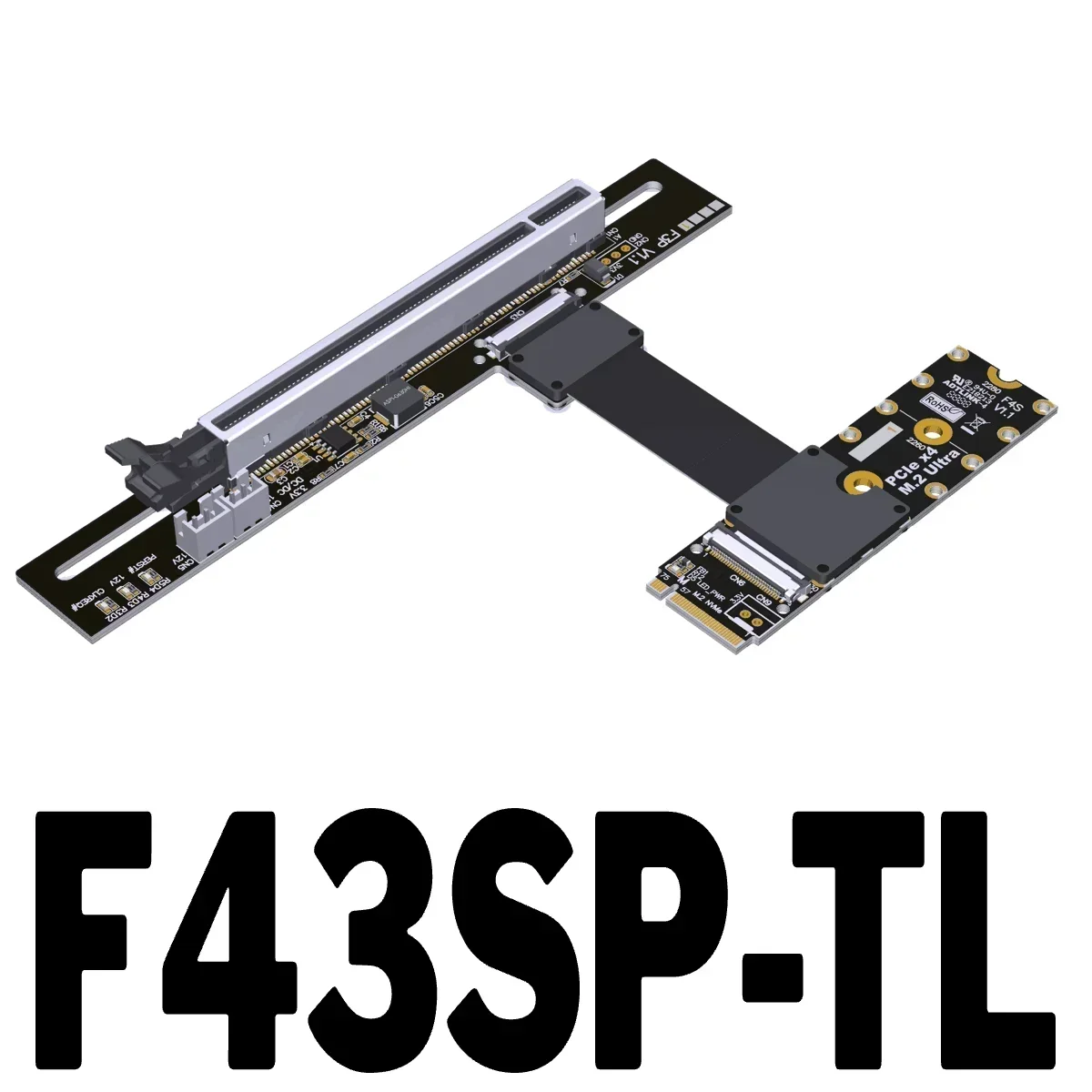

F43SP-TL

M.2 NVMe a PCIe x16, giro del cable a la izquierda, giro del conector 90°cable de extensión

PCIe 5.0 x4 (128G/bps)

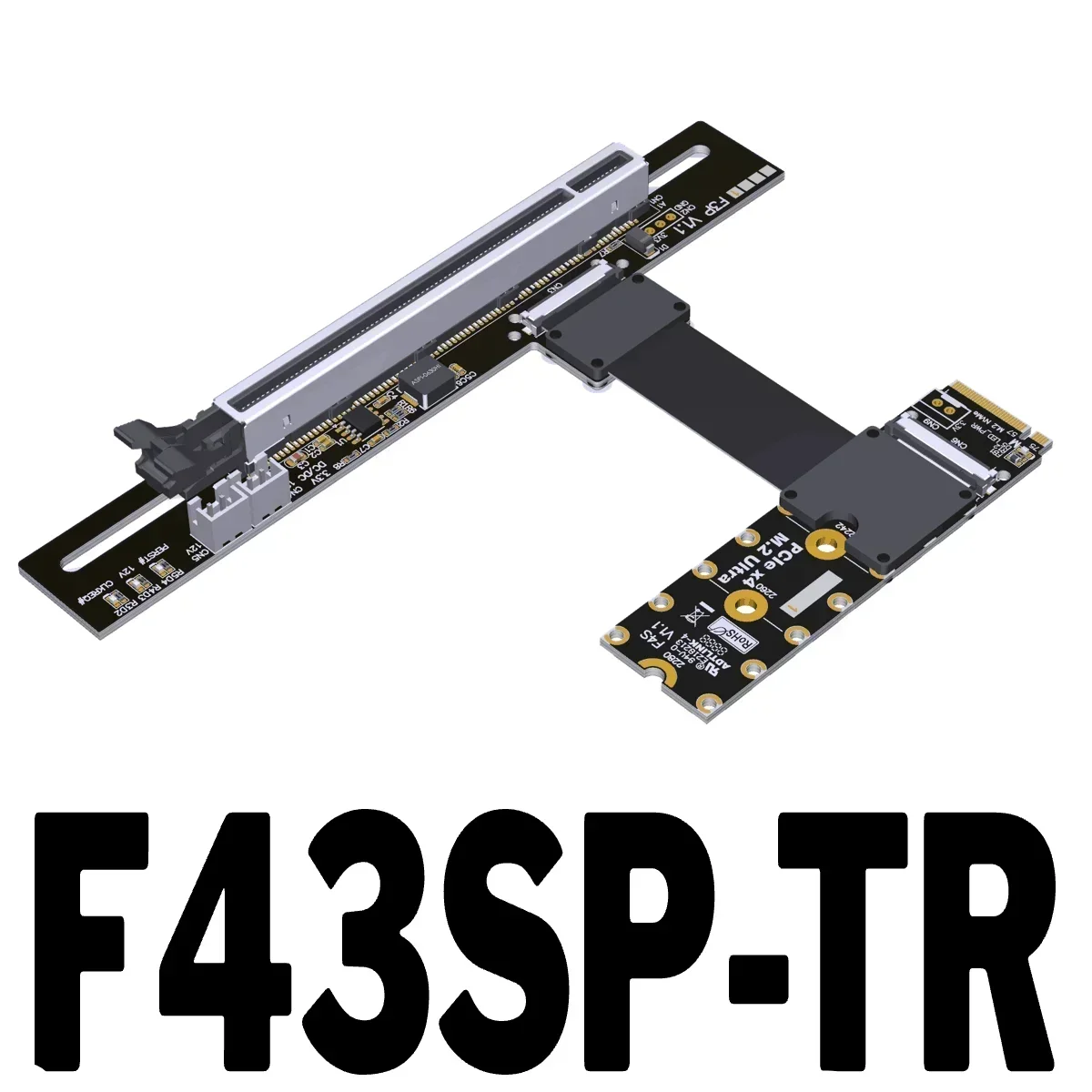

F43SP-TR

M.2 NVMe a PCIe x16, el cable gira a la derecha, el conector gira 90° cable de extensión

PCIe 5.0 x4 (128G/bps)

Descripción de la longitud del cable:

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha de 8 cm en la siguiente figura.

Descripción de los accesorios: Con el producto se incluye un cable adaptador de corriente SATA y debe conectarse para tener una fuente de alimentación de 12 V.

¿Puede F43SP admitir PCIe 5.0?

La medición de laboratorio puede alcanzar la velocidad máxima de PCIe 5.0. La siguiente imagen es el resultado de la prueba de F43SP-50 cm.

Ventajas del producto

1.La PCB utiliza una placa de impedancia de alta frecuencia de cuatro capas con diseño avanzado, mano de obra exquisita, señales estables y rápidas, excelente cableado, buen aislamiento y puede alcanzar el estándar PCIe 5.0.

2.El conector es de amfenol, el material de la carcasa es PA10T/LCP, el zócalo tiene una durabilidad de 50 ciclos, admite alta frecuencia y cumple con los requisitos RoHS/Free (HF).

3. Utiliza un diseño de fuente de alimentación externa y el cable en sí no proporciona energía, lo que lo hace más seguro de usar.

4.Utilizando juntas de aleación de aluminio, puede bloquear eficazmente la interferencia y el ruido, haciéndolo fuerte y duradero.

5.Cable FFC, diseño de cable plano con cobertura y blindaje completos, espesor de solo 0,5 mm, ultrasuave y ultrafino.

6. El dedo dorado está chapado en oro de 10 μ", es resistente a la conexión y desconexión y tiene una mejor estabilidad.

¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?
El grosor del cable es de 0,5 mm, por lo que el cable es más suave y se puede doblar o doblar.

Modelo F43SP F43SP-TL ¿Cuál es la diferencia entre F43SP-TR y F43SP-TU?
El modelo F43SP es el modelo base y el F43SP-TL indica que sobre la base del F43SP, el cable está plegado hacia la izquierda.
F43sp-tr indica que el cable está plegado hacia la derecha sobre la base de F43SP, y F43SP-TU indica que el cable está plegado sobre la base de F43SP.La principal diferencia es que el cable se pliega en diferentes direcciones.

Descargar:

Para abrir archivos PDF 3D.Por favor use software.

FTP: Los Ángeles

Descarga de archivos PDF 3D y 3D

Descarga de archivos esquemáticos

Especificación del cabledescarga de archivos
