ADT-Link PCIe 4,0x16 Cable elevador RTX 3090 RX6800xt tarjeta gráfica ITX A4 funda personalizada PCI-E 16x Cable de extensión inverso Dual Gen4

(Votos: 0) 1 unidades vendidas

Longitud del Cable:

Color:

Comprar

Venta directa de fábrica ADT, excelente rendimiento del producto, superbuena reputación, inspección completa 100%, prueba de encendido antes de la entrega

Cable de extensión ADT-Link PCI Express 4,0x16 para chasis ITX A4

Nombre de la marca: ADT-LINK

Nombre del producto: cable de extensión PCIe 4,0x16 A x16

Modelos de productos

M33JK-BK-4.0 (color negro), M33JK-SI-4.0 (color plata)



Longitud del cable: 150 ~ 300mm, la longitud se puede personalizar

Aplicación: tarjeta de vídeo gráfica PCIe x16 a cable de extensión de ranura PCIe x16 para carcasa de placa base ITX



Tarjeta gráfica adecuada: RTX3090 RX6800xt, compatible con tarjetas gráficas PCIe4.0

Chasis compatible:Chasis personalizado A4 ITX

Limitación de uso:PCIE4.0 tiene altos requisitos en el equipo, y la señal se deteriorará siempre que el cable de extensión esté conectado. Este producto no garantiza la velocidad completa de PCIE4.0. Si el equipo está envejecido, la señal es pobre o el entorno es malo, úselo a una velocidad más baja GEN 3,0.



Restricciones:Solo para placa base ITX y su instalación de mini chasis compatible. No se admiten tarjetas gráficas antiguas o placas base de más de cuatro años.



Soporte:RTX3060 RTX3060Ti RTX3070 RTX3080 RTX3090 GTX1080, GTX1080Ti, RTX2060, RTX2070, RTX2080, RTX2080Ti, RX570, RX580, RX590, RX5700 XT,R6800 XT RX VEGA 56, RX 64, etc. Compatible con todas las tarjetas gráficas producidas después de 2015.

Modelos de productos ADT:

Modelo

Descripción:

Ancho de banda

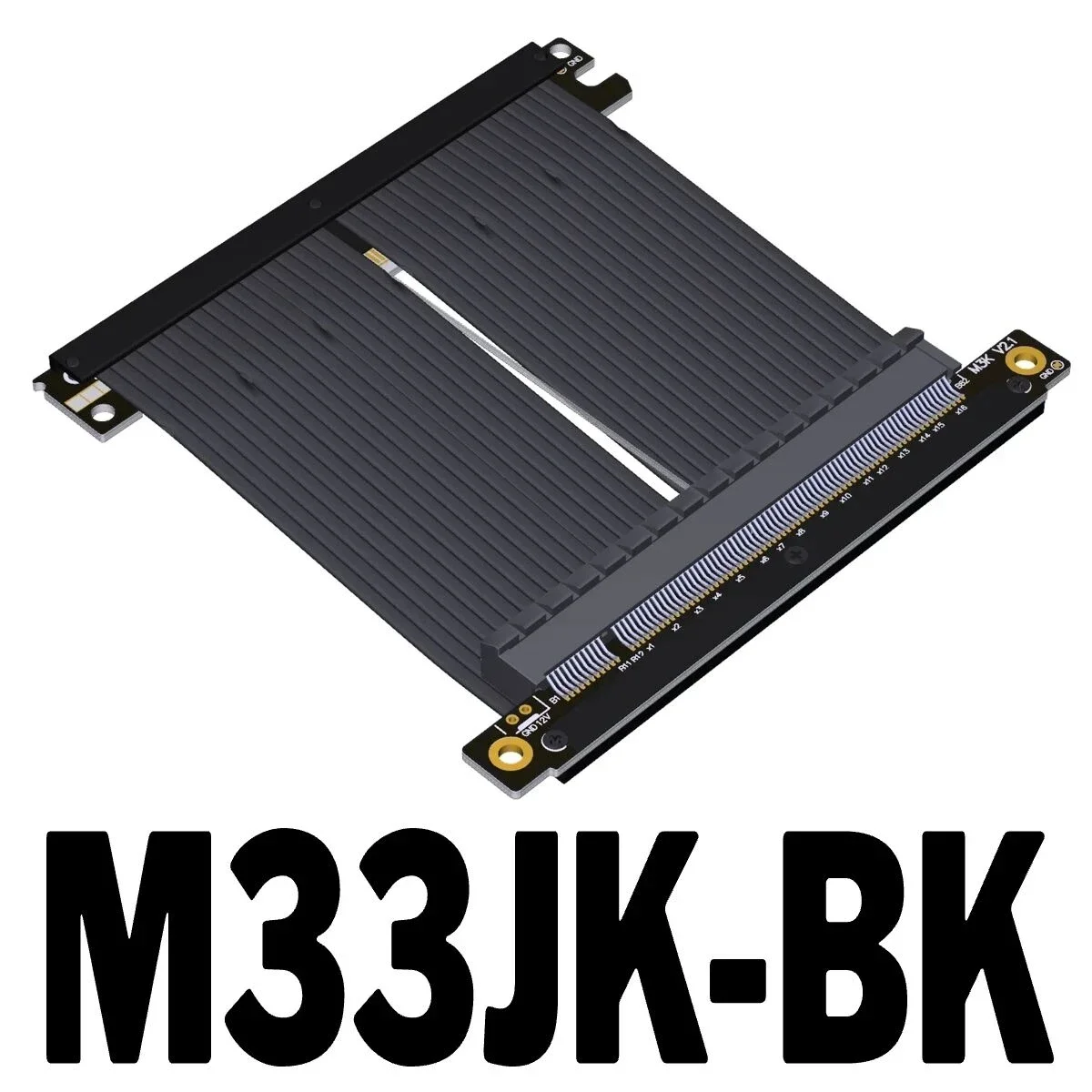

M33JK-BK-4.0

X16 4,0 Doble Reverso Negro

PCIe 4,0x16

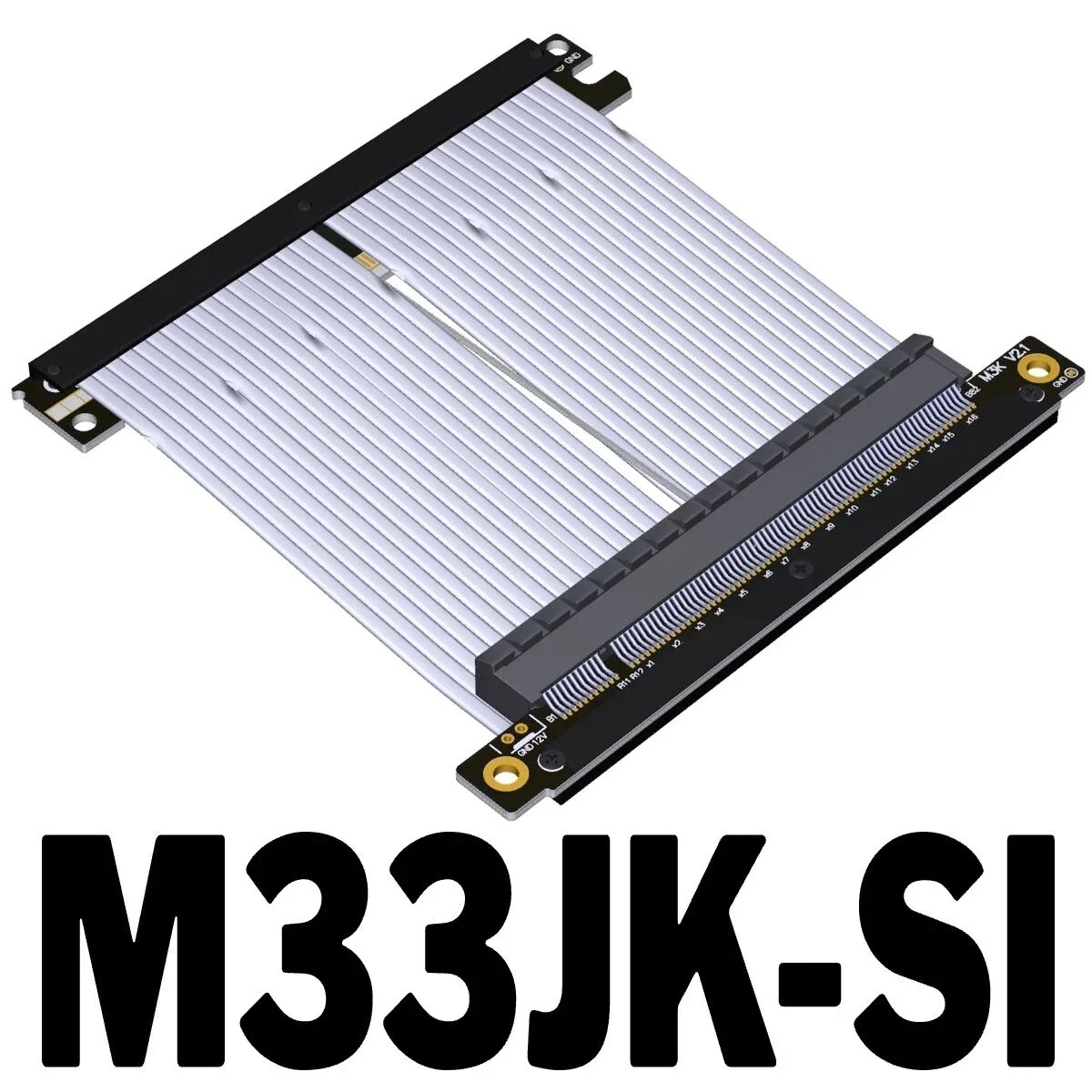

M33JK-SI-4.0

X16 4,0 Doble Reverso Plata

PCIe 4,0x16

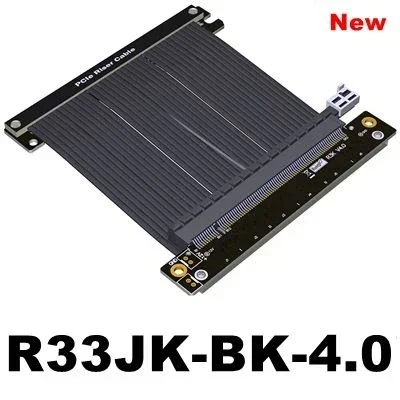

R33JK-BK-4.0

X16 4,0 Doble Reverso Negro

PCIe 4,0x16

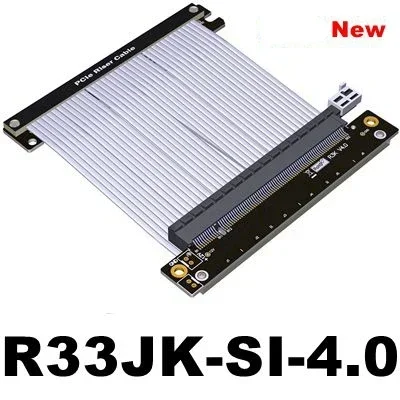

R33JK-SI-4.0

X16 4,0 Doble Reverso Plata

PCIe 4,0x16

Ventajas del producto:
1. Ventajas del cable: Transmisión estable de alta frecuencia.

15-60cm se puede personalizar.

3. Sin interferencias de señal ni cortocircuitos.
4. Rendimiento superior: Pies chapados en oro, buena conductividad.

Fijación de tornillo y tuerca hexagonal.

Descripción de la longitud del cable:

La placa PCB de Tipo dual-inverso 4,0 es relativamente grande. Si actualiza de 3,0 a 4,0, la longitud del cable debe aumentarse en aproximadamente 0,2 ~ 0,5 cm. Por ejemplo, la longitud del cable original 3,0 antiguo es de 18,5 cm, y la longitud del cable de la actualización a 4,0 debe ser de 19cm.

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para conocer la longitud del cable, consulte la flecha roja en la siguiente figura.



Preguntas y respuestas:

¿Hay algún blindaje EMI para el cable?

El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

.


Ventajas del producto:
Uno. Ventaja del cable, el cable de baja resistencia antiinterferencia de cuarta generación desarrollado y diseñado por ADT es resistente a los arañazos y al desgaste, y admite transmisión estable PCIe 4,0 de alta frecuenciaDos. Ventaja de longitud de línea, de 15cm a 60cm se puede personalizarTres. La señal diferencial no tiene diseño de orificio de vía, no hay problema de interferencia de atenuación de señal de capacitancia e inductancia parásita, y no hay fenómeno de micro cortocircuito CAF, y el producto es duraderoCuatro. El producto está hecho de materiales de alta calidad y la PCB está hecha de precisión. El PCB utiliza placas de alto TG. El espesor del material de cobre se espesa a 1oz. Los dedos de oro tienen suficiente contenido de chapado en oro y los pies de chapado en oro tienen buena conductividad eléctrica, lo que puede reducir la pantalla azul de choque causada por el aumento de la oxidación y la resistencia al óxido.Cinco. El cable utilizado en el producto es muy duradero. Use juntas de PCB con un grosor de 3mm para proteger los puntos de soldadura de metal, y bloquee los tornillos y tuercas hexagonales para sujetar el producto. El producto es fuerte y fiable, resistente a la tracción, antiinterferencias y no romperá el cable. El problema de la caída de las uñas. El cable se puede doblar o plegar sin afectar el uso.


Resumen de problemas técnicos
1. ¿El cable es blando? ¿Se puede doblar?
El cable es un cable dedicado PCle ADT de cuarta generación. Grosor 1,3mm para modelo negro, 1,4mm para modelo plateado, flexible y plegable
2. ¿Por qué el rendimiento es bajo después de conectar cables de extensión? ¿O lento, atascado o no funciona?
(1) El cable de extensión está montado incorrectamente.
(2) El dedo dorado o los terminales de la ranura de la placa principal de la tarjeta de vídeo no están en buen contacto o tienen óxidos.
(3) Placa base o tarjeta gráfica envejecida

Descargar:

Para abrir archivos PDF 3D. Utilice Software.

FTP: Los Ángeles

Descarga de archivos 3D y Schemaitc

FTP: Hong Kong

Descarga de archivos 3D y esquemáticos
