ADT-Link nuevo PCI-E 4,0 16x Cable elevador extensión de tarjeta de vídeo gráfica x16 a x16 extensor GPU Gen4 para ATX Vertical 90 montaje plano

Cable elevador PCIe x16 macho a x16 hembra

Nombre de marca: ADT-Link

Nombre del producto:Cable elevador PCIe x16 macho a x16 hembra

Modelo de producto:K33SF, K33SL, K33VR

Transferenciavelocidad:PCIe 4.0 x16

Longitud del cable:5 ~ 100 cm, la longitud se puede personalizar, comuníquese con el servicio al cliente.

Aplicación: Tarjeta de vídeo gráfica PCIe x16 a ranura PCIe x16cable elevador de extensión

Restricciones de uso: PCIe 5.0 tiene altos requisitos en el equipo.Mientras el cable de extensión esté conectado, la señal se atenuará.Este producto no garantiza la máxima velocidad de PCI-E 5.0.El equipo está envejeciendo.Si la señal es deficiente o el entorno no es bueno, reduzca la velocidad a PCIe 4.0 o inferior.

Descripción del número de pieza:

Número de pieza

Descripción

Ancho de banda (máx.)

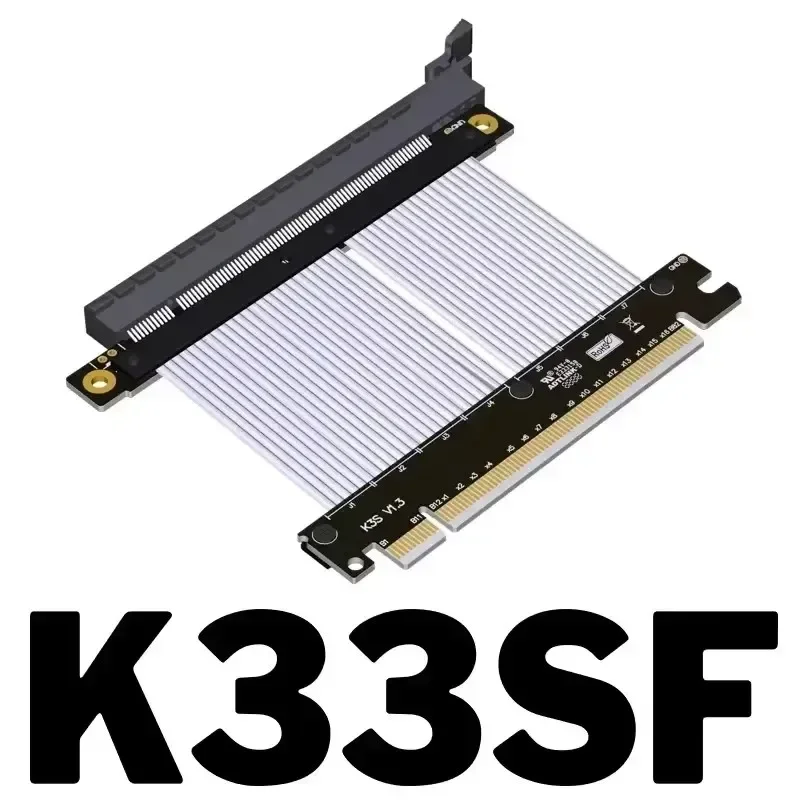

K33SF

PCI-E x16 a x16 gira cables de extensión verticales con férula de 180 grados

PCIe 4.0 x16

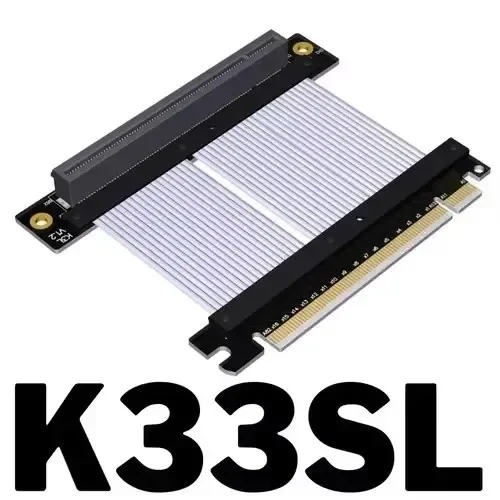

K33SL

Cables de extensión de versión de bloqueo de conector PCI-E x16 a x16 de 90 grados

PCIe 4.0 x16

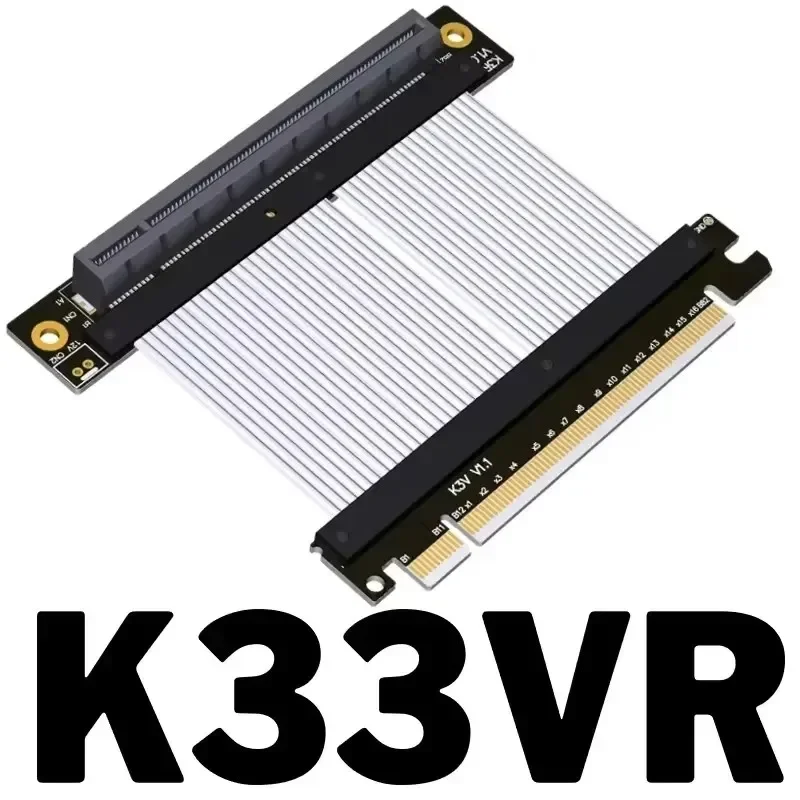

K33VR

Cables de extensión de versión de bloqueo de conector PCI-E x16 a x16 de 270 grados

PCIe 4.0 x16

Descripción de la longitud del cable:

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.

Preguntas y respuestas:

¿Existe algún blindaje EMI para el cable?

Con escudo metálico.El extensor Utiliza los últimos materiales para blindaje EMI con un diseño de cables planos de cinco suelas.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.

¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?
El grosor del cable es de 1,1 mm, por lo que el cable es más suave.El cable se puede doblar o doblar, pero no lo tire.

¿El cable elevador es compatible con PCIe 5.0?

Modelo K33QH/K33QF/K33QK repetidor de señal Redriver PS7101 PCIe 5.0 de Phison (Repetidor IC), este chip puede regenerar la señal para mejorar su calidad de señal.Para reducir la tasa de error de transmisión de la señal, el diagrama de referencia es el siguiente:.

De todos modos, PCIe 5.0 tiene altos requisitos en el equipo.Mientras el cable de extensión esté conectado, la señal se atenuará.Este producto no garantiza la máxima velocidad de PCI-E 5.0.El equipo está envejeciendo.Si la señal es deficiente o el entorno no es bueno, reduzca la velocidad a PCIe 4.0 o inferior.

Foto:

1) ¿Cuál es la calidad del cable?¿Hay un escudo?

Con blindaje de capa metálica, el uso de polímero conductor de blindaje EMI avanzado, nuevos materiales para blindaje EMI y diseño de cable plano.Esta técnica permite que cada cable esté completamente cubierto por un blindaje EMI de polímeros conductores para evitar la emisión de frecuencia electromagnética entrante o saliente, minimizar la interferencia y la degradación del rendimiento y reducir el peso del cable.

2) ¿El cable es blando?¿Es flexible?

El alambre se puede doblar y doblar sin afectar el uso.Está prohibida la torsión del cable.

3) ¿Por qué el rendimiento es deficiente después de conectar el cable de extensión?¿O está atascado o no funciona?

El rendimiento del cable de extensión conectado a la tarjeta gráfica es insuficiente o anormal, existen tres problemas comunes:
1.El cable de extensión está ensamblado incorrectamente.El cable de extensión de la tarjeta gráfica debe instalarse en la ranura de la tarjeta gráfica más cerca de la CPU.
2.El dedo dorado o el terminal de ranura de la placa base de la tarjeta gráfica no está en buen contacto ni óxido, lo que resulta en un atasco lento, el punto de contacto del dedo dorado debe estar limpio.
3.El envejecimiento de la placa base, la tarjeta gráfica de envejecimiento y el equipo de más de 3 años no recomiendan el uso de cable de extensión.El envejecimiento o la señal del equipo es deficiente, ralentice el uso

4) ¿Modelo K33QF con chip y K33SF sin diferencia de chip?

Todos los productos de la serie K utilizan un cable PCIE5.0, pero teniendo en cuenta que la atenuación de la señal aún puede no cumplir con los requisitos de PCIe 5.0 después de agregar el cable de extensión, el producto modelo K33QF tiene un chip.Utilizando el IC repetidor de señal Redriver PS7101 PCIe 5.0 de Taiwan PHISON, este chip se ajusta y compensa para regenerar señales para evitar fallas de señal causadas por una pérdida excesiva de cable.

5.0 Conexión de descarga de documentos técnicos

Descarga de archivos PDF 3D y 3D

Descarga de archivos esquemáticos

Descarga de archivos del informe de prueba

Descarga de archivos de especificación de cable

Conexión de descarga del catálogo
