Adaptador ADT FPV USB 3,2 GEN2x2 tipo C a tipo C 20Gbps Cable plano de cinta blindada USB 3,2 interno extensor de USB-C en ángulo arriba/abajo

Marca: ADT-Link

Modelo del producto: UTT3-MF-20P UTT3-MM-20P

Nombre del producto: cable de extensión del adaptador USB 3,2 tipo C

Longitud del cable: 3-300cm (personalización de la longitud del soporte)

Rango de adaptación: USB 3,2 de a 1 (compatible con OTG).

Velocidad de ancho de banda: USB 3,2 estándar, 20 Gbps Gen2x2 (0,5 metros compatible con Gen2, 3 metros compatible con Gen1)

Capacidad actual: 3A (medido para soportar 3A dentro de 50cm, 1.5A dentro de 1 metro)

Aplicación del producto: navegador GPS, placa de desarrollo de microcontrolador ROCK Pi 4 Raspberry Pi, dispositivo USB incorporado para extender el uso del adaptador.

Consejos de adquisición: asegúrese de comprar 1 ~ 2 muestras primero y luego compre al por mayor después de probarlas y verificar que sean correctas.

Restricción de compra: Este producto está diseñado para conectarse a dispositivos USB integrados. No es adecuado para uso externo general. Se limita al ingeniero del producto especificar la compra. Los compradores individuales no deben realizar un pedido de compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales y no admite devoluciones ni cambios. Por favor, considérelo cuidadosamente antes de realizar un pedido.

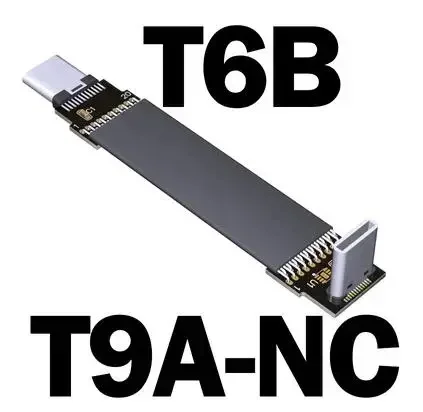

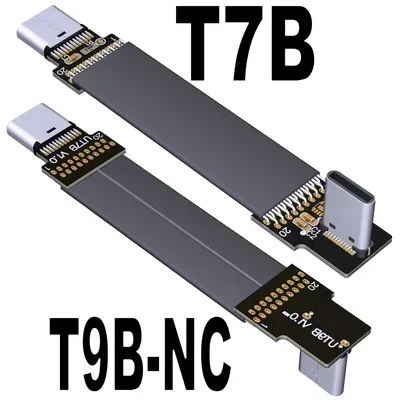

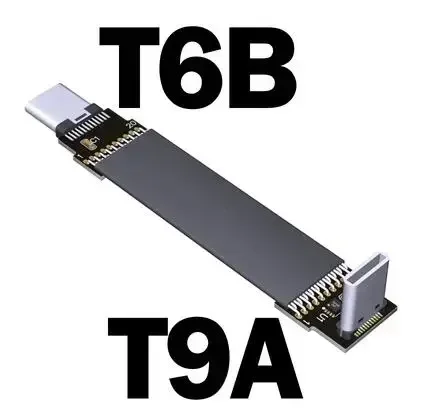

Descripción del modelo del producto de la serie

Descripción de la longitud del cable:

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha negra de 40cm en la siguiente figura.

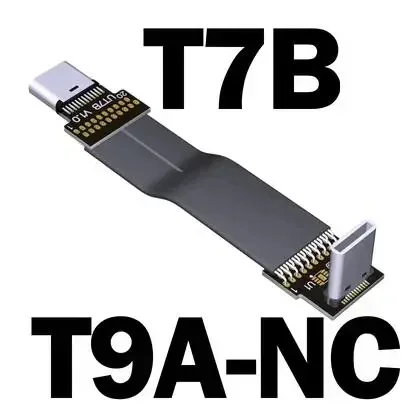

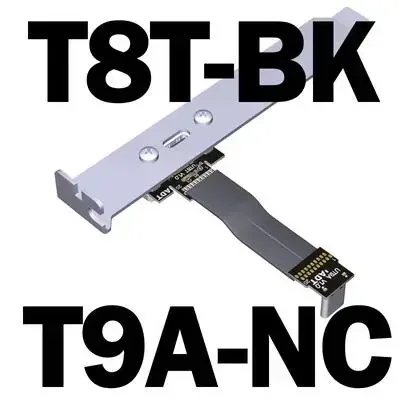

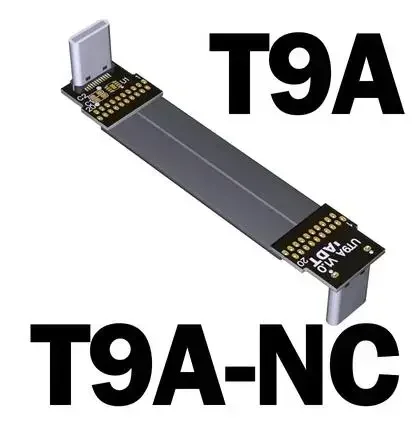

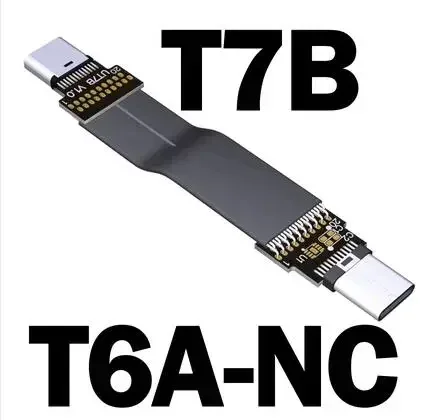

Los cables de extensión USB comunes están disponibles en nuestra tienda, los modelos son como se muestra en la siguiente figura

Ventajas del producto:


Ventajas DE DISEÑO:Señal diferencial sin diseño de vía, sin fenómeno de micro cortocircuito CAF, transmisión de datos de señal de alta velocidad sin capacitancia parásita y problema de interferencia de atenuación de señal de inductancia parásita, diseño de cableado mejorado de circuito de potencia, diseño de miniaturización de placa PCB, puede reducir la interferencia del Mecanismo, sin hardware de tarjeta, la instalación del producto es fácil.

Ventaja de producción:Nuestras ventas directas de fábrica, producción personalizada del producto, soldadura en el punto de soldadura de metal durante la producción. Y coloque la protección del tubo termorretráctil, el producto es firme y confiable, no habrá problema de desconexión y desconexión. El producto funciona bien, es estable y fiable.

Preguntas y respuestas:

¿Hay algún blindaje EMI para el cable?

El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

El grosor del cable de este producto es de solo 1,2mm, por lo que el cable de este producto es relativamente suave.

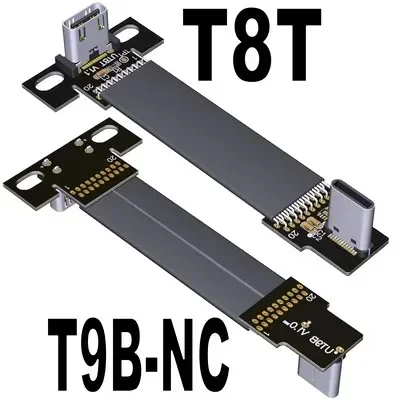

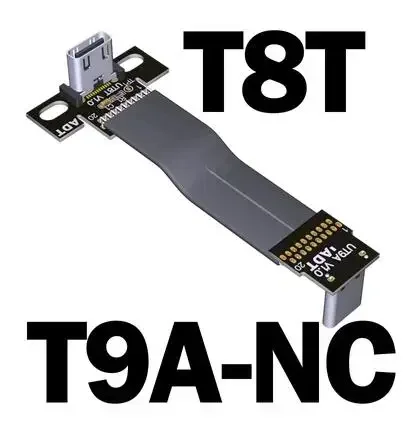

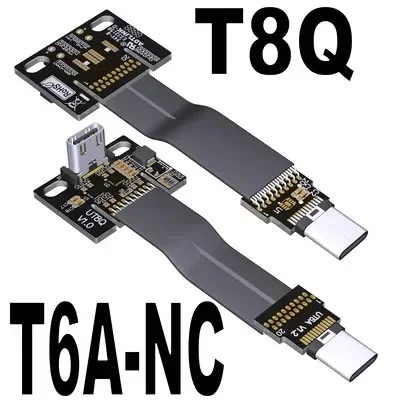

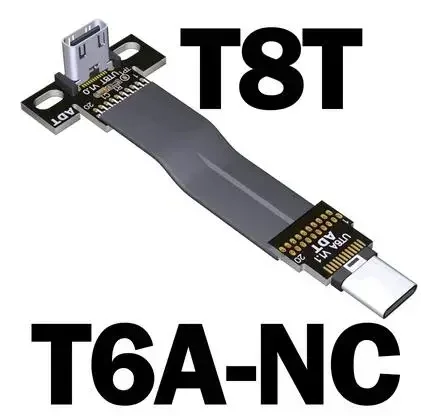

Diferencia T8T y T8Q

El modelo UT8T no tiene chip, y la atenuación de la señal después de que los dos cables USB se conecten en serie puede no cumplir con los requisitos de transmisión de señal USB de alta velocidad.

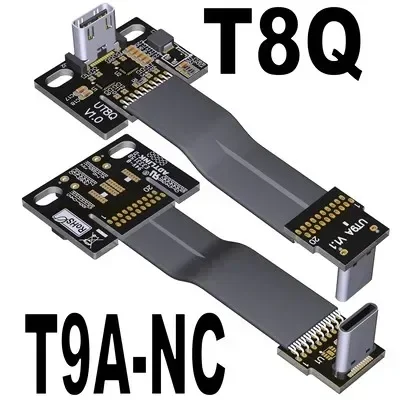

Modelo UT8Q con chip usando diodos/Repetidor IC de Pericom, que regenera la señal y mejora su calidad. Para reducir la incidencia de errores de transmisión de señal, consulte el siguiente esquema:

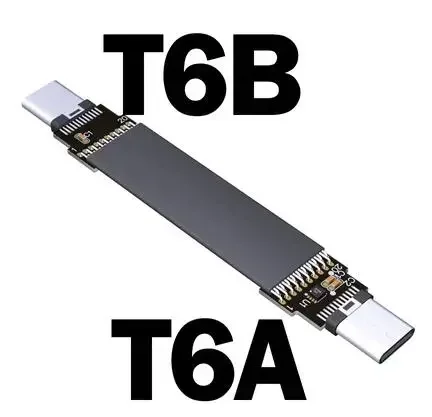

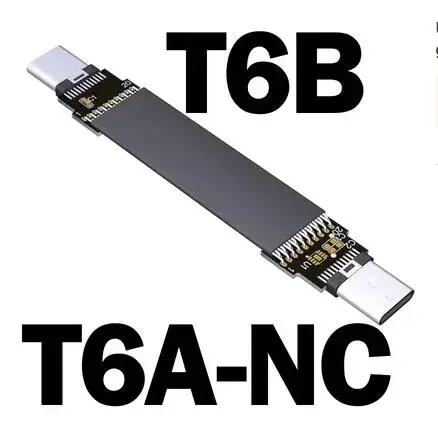

¿Cuál es la diferencia entre el modelo de producto T6A con e-mark y sin e-mark?

El T6A con e-mark se refiere a la PCB con RT1710 e-mark de RichTek, que admite alta corriente 3A, hasta 5A. La compatibilidad, escalabilidad y seguridad son relativamente buenas. Admite modo alternativo, mensaje definido por el proveedor (USB PD)

La versión sin e-mark solo es adecuada para uso general y no admite alta corriente. La Función de transmisión de datos USB aún se puede usar normalmente.
