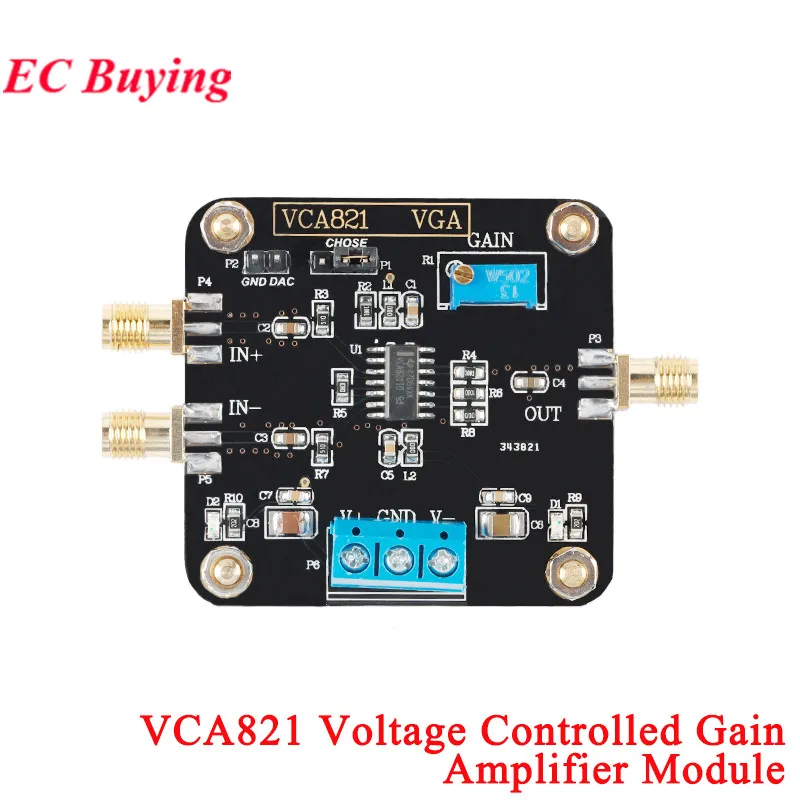

AD620 AD603 AD8367_AGC VCA821 OPA820IDR amplificador de voltaje de ganancia módulo de instrumentación de señal placa diferencial de un solo extremo

Aspectos destacados:

Este módulo es adecuado para la amplificación de señales superiores a 100 microvoltios.Además, cabe señalar que aunque el factor de amplificación máximo indicado en el manual cuadrado es 10.000 veces, no puede alcanzar este valor en uso práctico.El efecto de amplificación de señales de entrada de diferentes frecuencias y tamaños puede ser diferente.El factor de amplificación real se ve afectado por el producto de ancho de banda de ganancia y voltaje de la fuente de alimentación.El efecto es que la salida máxima del amplificador operacional no excede el voltaje de suministro.

Parámetros:

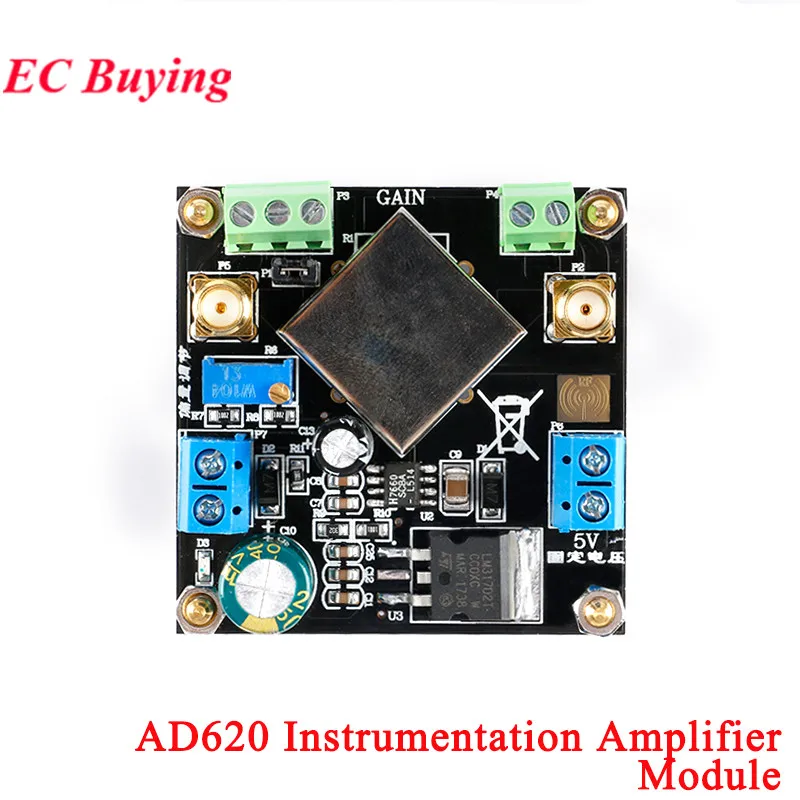

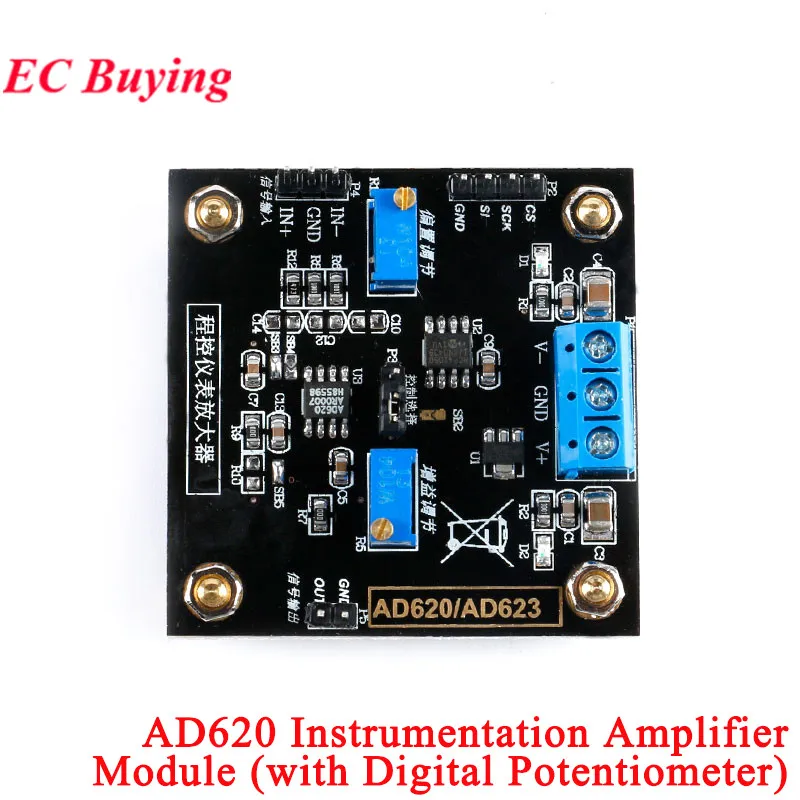

Nombre del módulo: Módulo amplificador programable de instrumento AD620/623

Fuente de alimentación: puede ser de 5 a 24, pero depende de cuánta salida de voltaje de distribución del bebé, si el cliente solicita que produzca un voltaje de 5 V, entonces el chip de la serie AD62X es de aproximadamente ±3.Fuente de alimentación de 8 V, su propio chip regulador de voltaje tiene una diferencia de voltaje, por lo que es mejor recomendar una sola fuente de alimentación superior a 12 V.

Tamaño del módulo: 50 mm x 50 mm

Ancho de banda del módulo: AD620/623 es inferior a 50 KHz con alta ganancia y superior a 1 MHz con baja ganancia

Tipo de señal de entrada del módulo: señal de un solo extremo o señal diferencial

Relación máxima de amplificación del módulo: más de 2000 veces (medido).Debido a que la ganancia provocará una gran fluctuación en la banda de forma de onda, se recomienda una amplificación de varias etapas para una alta ganancia.

Amplitud de salida de saturación del módulo: el valor máximo de CA es 10 Vpp (± 5 Vpp)

Voltaje de salida fijo: 5-10 V (envío predeterminado 5 V)

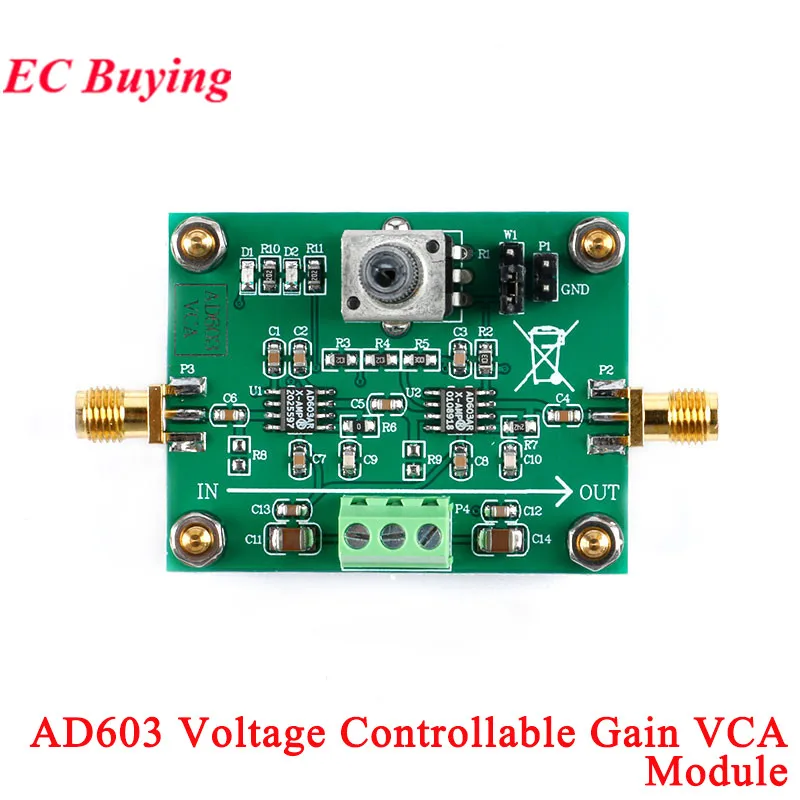

Este módulo amplificador es un amplificador de ganancia controlable de voltaje.Consta de dos amplificadores en cascada AD603.Puede amplificar bien el voltaje de la señal.La ganancia máxima se puede ajustar en 80 dB.El usuario puede elegir el control de entrada DA o el control deslizante manual.

Parámetros:

[Nombre]: Módulo VCA de ganancia controlable de voltaje AD603

[Tamaño]: 50 mm * 39 mm

[Rango de voltaje de suministro]: ±5V

Características del chip:

*Control de ganancia en dB lineal

*Rango de ganancia programable de pines

*El ancho de banda es independiente de la ganancia variable.

*11 dB a + 31 dB (ancho de banda de 90 MHz)

*Densidad espectral del ruido de entrada: 1,3 nv/√Hz

*9 dB a 51 dB (ancho de banda de 9 MHz)

*Precisión de ganancia: ±0,5 dB (valor típico)

*Todos los rangos intermedios (por ejemplo,1 dB a + 41 dB, ancho de banda: 30 MHz)

Nota:Las características del chip anteriores solo se utilizan como referencia para la selección del cliente y no son equivalentes a las características del módulo.

Nombre: Módulo de ganancia de voltaje AD8367AGC

Tamaño: 50 mm x 50 mm

Rango de voltaje de la fuente de alimentación: +5V
