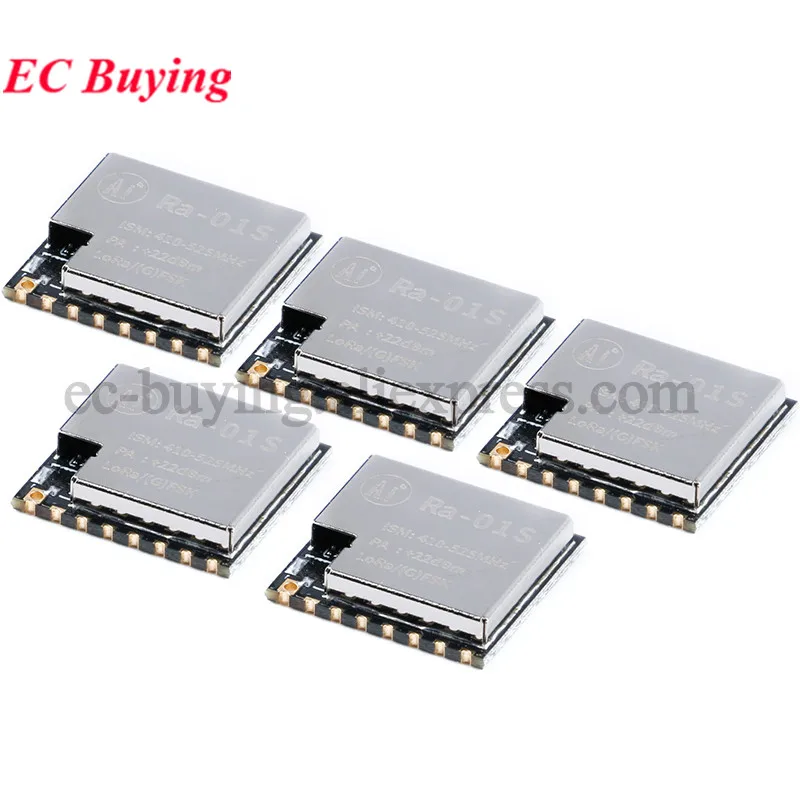

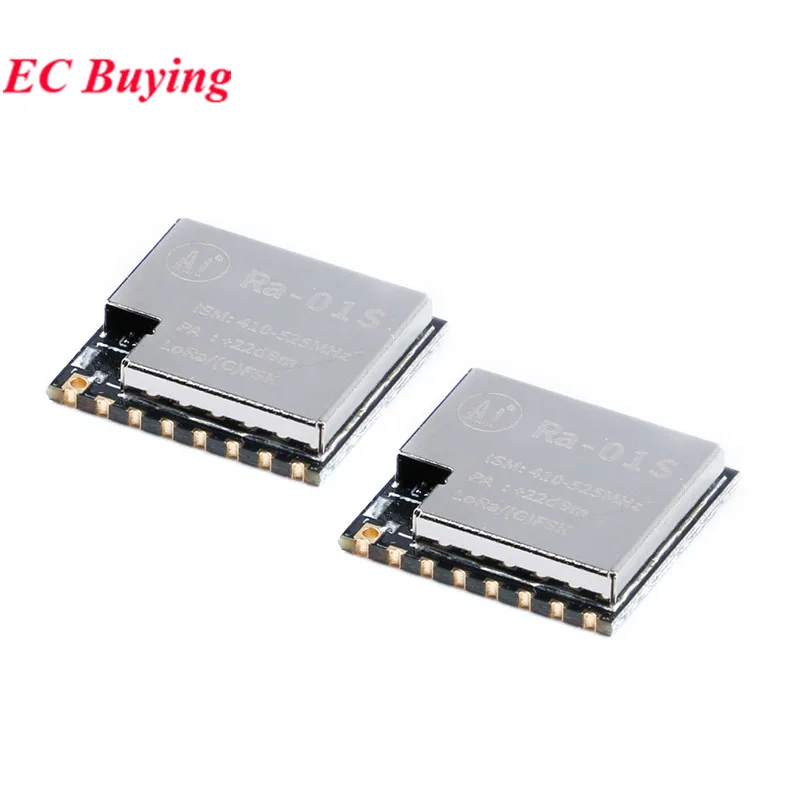

5 uds/1 unidad SX1268 módulo LoRa 433MHZ Ra-01S espectro extendido RF WIFI inalámbrico SPI radiofrecuencia FSK GFSK MSK OOK IPX antena

0

Color:

Comprar

Descripción

Este módulo se utiliza para la comunicación de espectro extendido de ultra larga distancia y su chip de radio SX1268 utiliza principalmente LoRa.™ Módem remoto para comunicación de espectro extendido de larga distancia.Tiene una fuerte antiinterferencia y puede minimizar el consumo de corriente.Con la LoRa de SEMTECH™ Tecnología de modulación patentada, SX1268 tiene una alta sensibilidad de más de -148 dBm, una potencia de salida de +22 dBm, una larga distancia de transmisión y alta confiabilidad.Al mismo tiempo, en comparación con la tecnología de modulación tradicional, LoRa™ La tecnología de modulación también tiene ventajas obvias en el bloqueo y la selección, lo que resuelve el problema de la distancia, la antiinterferencia y el consumo de energía que las soluciones de diseño tradicionales no pueden tener en cuenta simultáneamente.Las áreas de aplicación se utilizan en lectura automática de medidores, automatización de edificios residenciales, sistemas de seguridad y sistemas de riego remoto.Característica:LoRa™ módemSoporta FSK, GFSK, MSK, GMSK, LoRa™ y métodos de modulación OOKAdmite banda de frecuencia 410MHz~525MHzEl voltaje de funcionamiento es de 3,3 V, la salida máxima es de +22 dBm, la corriente de funcionamiento máxima es de 140 mA.Características de bajo consumo de energía en estado de recepción, la corriente de recepción mínima es de 4,5 mA y la corriente de espera es de 1,6 mA.Alta sensibilidad: tan baja como -140 dBmPaquete de parches con orificio para sello de doble fila de pequeño volumenEl módulo adopta interfaz SPI, comunicación semidúplex, con CRC, motor de paquetes de hasta 256 bytes.Parámetro:Modelo de módulo: Ra-01SPaquete: SMD16Tamaño: 17*16*3.2(±0,2)MMForma de antena: Compatible con almohadillas de medio orificio/almohadillas de orificio pasante (las antenas deben soldarse)/Soporte IPXRango de espectro: 410MHz~525MHzTemperatura de trabajo: -40℃ ~ 85℃Entorno de almacenamiento: -40℃ ~ 125℃, 90%RHRango de fuente de alimentación: 2,7 ~ 3,6 V, valor típico 3,3 V, corriente superior a 200 mAInterfaz de soporte: SPIVelocidad de bits programable de hasta: 300 kbp

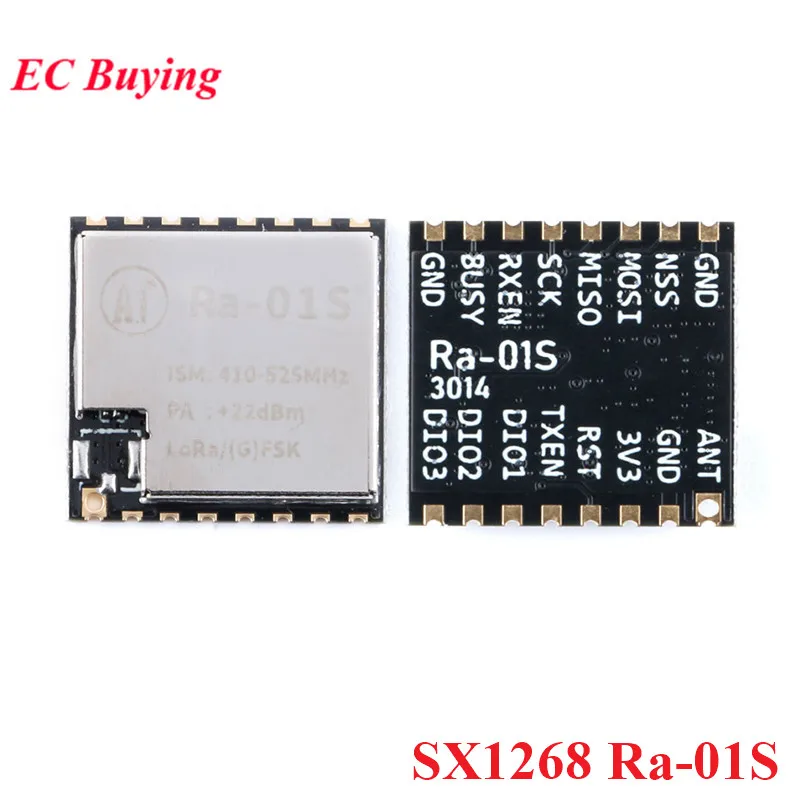

Descripción del pin:1.ANT: Conecte la antena2.GND: Tierra3.3,3 V: fuente de alimentación típica de 3,3 V4.RESET: Restablecer el pin5.TXEN: puerto de control RF6.DIO1: configuración del software Digital IO17.DIO2: Configuración del software Digital IO28.DIO3: Configuración del software Digital IO39.GND: Tierra10.BUSY: Pin de indicación de estado11.RXEN: puerto de control RF12.SCK: entrada de reloj SPI13.MISO: salida de datos SPI14.MOSI: entrada de datos SPI15.NSS: entrada de selección de chip SPI16. GND: Tierra
