5 uds/1 unidad DC 3,7 V a 1800V módulo elevador de refuerzo Motor de CC de pulso de arco con condensadores de alto voltaje 3,7 V a 5V Placa de alimentación

(Votos: 6) 82 unidades vendidas

Color:

Número de modelo:

Comprar

Descripción

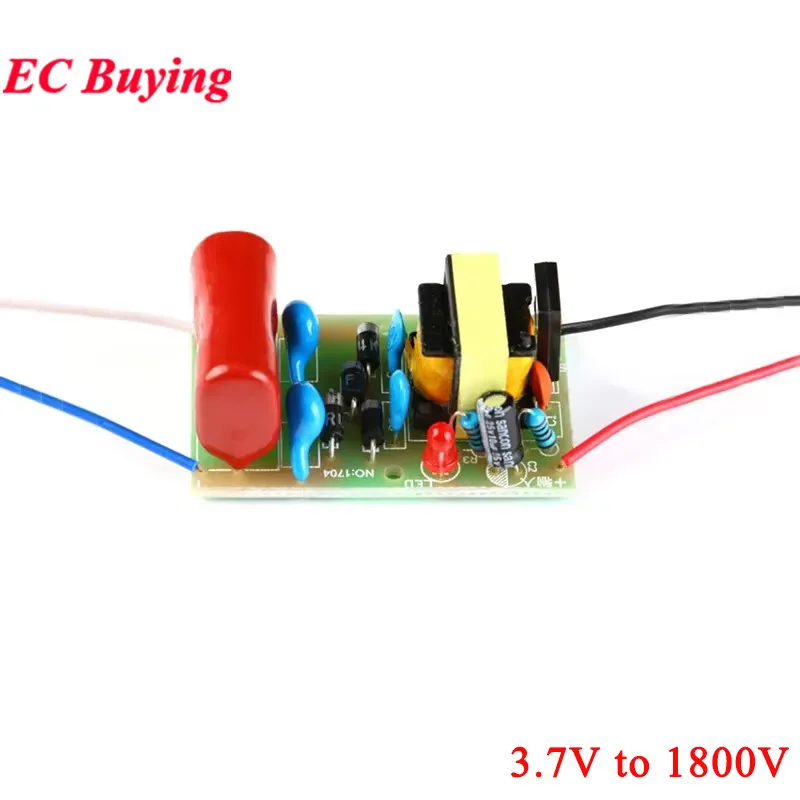

Parámetros del producto:Dimensiones: Largo 4,15 centímetros, ancho 2,6 centímetros, alto 2 centímetrosDC 3,7 V Boost 2000 V, módulo de impulso de pulsoPuede funcionar continuamente, la distancia máxima de descarga es de aproximadamente 1,5 mm.Voltaje de entrada: 3-4,2 VCorriente de entrada: hasta aproximadamente 2ACorriente sin carga: 130MA (voltaje de 4,2 V)Voltaje de salida: 2000 V (el voltaje de la batería es bajo, el voltaje de salida también será menor)Precauciones:Cuando se ingresa el voltaje de 3 V, la salida es de aproximadamente 1500 V, la entrada de 3,7 V es de aproximadamente 1800 V y la entrada de 4,2 V es de aproximadamente 2000 V.Este es un módulo de refuerzo de alto voltaje, baja corriente y baja potencia.Si desea aumentar la corriente de descarga instantánea, puede generar un condensador de alto voltaje y gran capacidad en paralelo (se recomienda utilizar 4 condensadores CB65 para aires acondicionados y 450 V para conexión en serie).Tamaño que elijas según tus necesidades)El circuito de salida es un rectificador dúplex de voltaje.Con condensador de descarga de alto voltaje, 2000V 223La placa tiene un condensador de alto voltaje, que puede dejar un exceso de capacitancia después de su uso.Perigo de alta presión, el uso debe prestar atención a la seguridad

Introducción

El IP5306 es un SOC de administración de energía multifunción con un convertidor de refuerzo integrado, administración de carga de batería de litio e indicación de energía de la batería, que proporciona una solución de energía completa para energía móvil.El alto nivel de integración y versatilidad del IP5306 permiten utilizar sólo unos pocos componentes externos en la aplicación y reducir el tamaño de la solución general.El IP5306 requiere solo un inductor para las funciones buck and boost.El convertidor DC-DC funciona a 500 KHzEl sistema de refuerzo síncrono del IP5306 proporciona hasta 2,4 A de corriente de salida con una eficiencia de conversión de hasta el 91%.Cuando está descargado, suena automáticamente y la corriente de reposo cae a 50uA.
El IP5306 utiliza una tecnología de carga conmutada para proporcionar un máximo de 2,1 A y una eficiencia de carga de hasta el 97 %.La temperatura IC incorporada y el voltaje de entrada regulan de forma inteligente la corriente de carga.

El módulo de aumento de carga (inteligente) admite carga y descarga.Mantenga presionado el interruptor, las luces LED se encienden, de manera similar, se cierranNota: La placa base no se puede invertir, se quemará si se invierte, no se puede usar la caja de batería 18650 con punta de batería de 3,7 V, la batería del teléfono móvil debe desmontar la placa de protección.Característica:Nota:

  1. Las baterías se pueden utilizar: baterías de polímero, baterías 18650, baterías de litio, baterías de teléfonos móviles, baterías de panel plano, baterías de MP3, etc.

  2. Acceso a los requisitos de la batería: baterías de hidruro metálico de níquel de 3,7 ~ 4,2 V, baterías de hierro y litio de 3,2 V, todas las baterías secas, baterías de plomo-ácido de 6 V y 12 V.

  3. Protección de carga y descarga: la placa de circuito tiene un IC de protección de batería de litio incorporado, protección contra sobretensión, protección contra sobrecorriente y protección contra subtensión.

  4. Requisitos de entrada de carga: la mejor combinación es un cargador con más de 5V2A, cualquier otra fuente de alimentación de voltaje constante de 5V se puede utilizar como fuente de alimentación de entrada de carga.

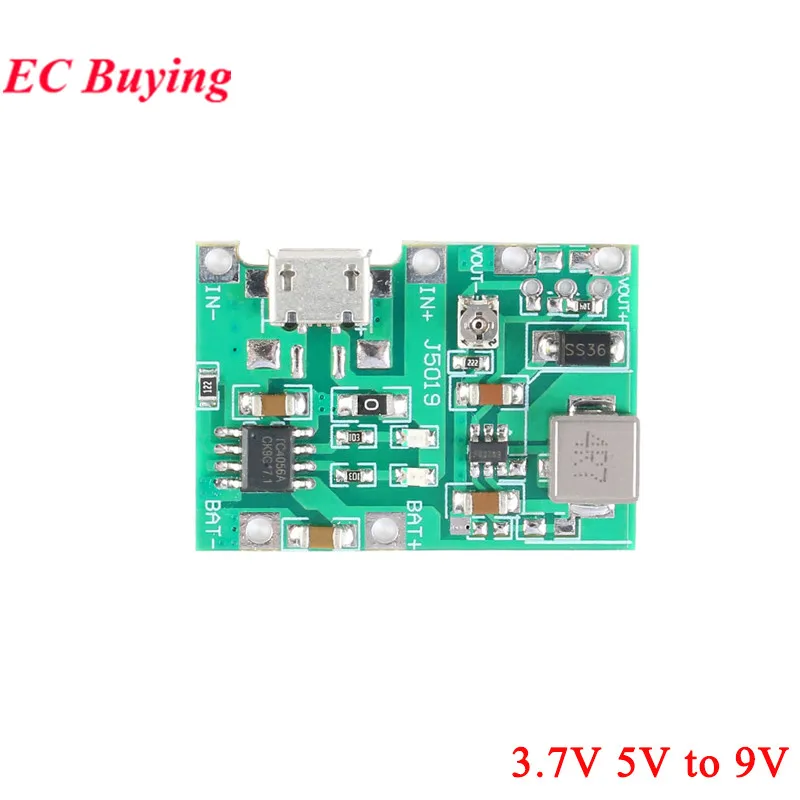

Parámetros del producto:

  • Tensión de entrada 4,5-8V

  • El voltaje de salida se puede ajustar continuamente 4,3-27 V.

(4,3 V o más y 27 V o menos, se puede generar cualquier voltaje.Aumento en sentido antihorario)

  • Voltaje de carga 4,2 V Corriente de carga Máx. 1 A.

  • Corriente de descarga máxima 2A corriente de salida para calcular

  • Corriente máxima de referencia de salida 5V 1,4A, 9V 0,8A, 12V 0,6A

  • La corriente estática es de aproximadamente 0,5 mA.

  • Protección contra sobreimpulso

  • Protección contra sobredescarga Ninguna (se puede decir que hay un impulso de corte de 2 V

  • Pero la salida no está bloqueada, todavía hay 2V)

  • Aumento de corte 2V, dependiendo de la situación, si se debe agregar una placa de protección

  • Tamaño 3,3X2.3X0,9

  • Por ejemplo, el terminal BAT+ del panel solar de terminación VIN+ de 5 V puede generar 4,2 V para cargar la batería de 3,7 V 18650. El terminal OUT+ puede generar un voltaje ajustable.

  • Se puede utilizar para multímetros, carga de batería de litio modificada
