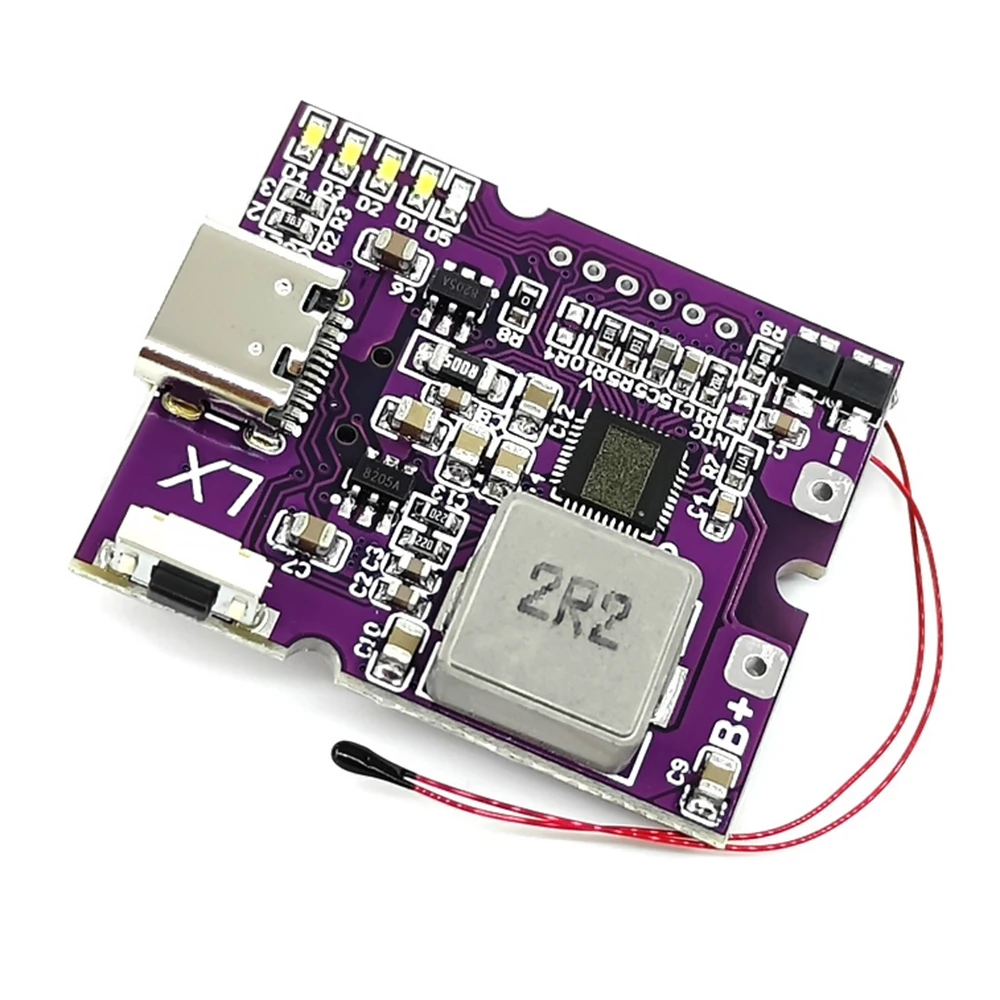

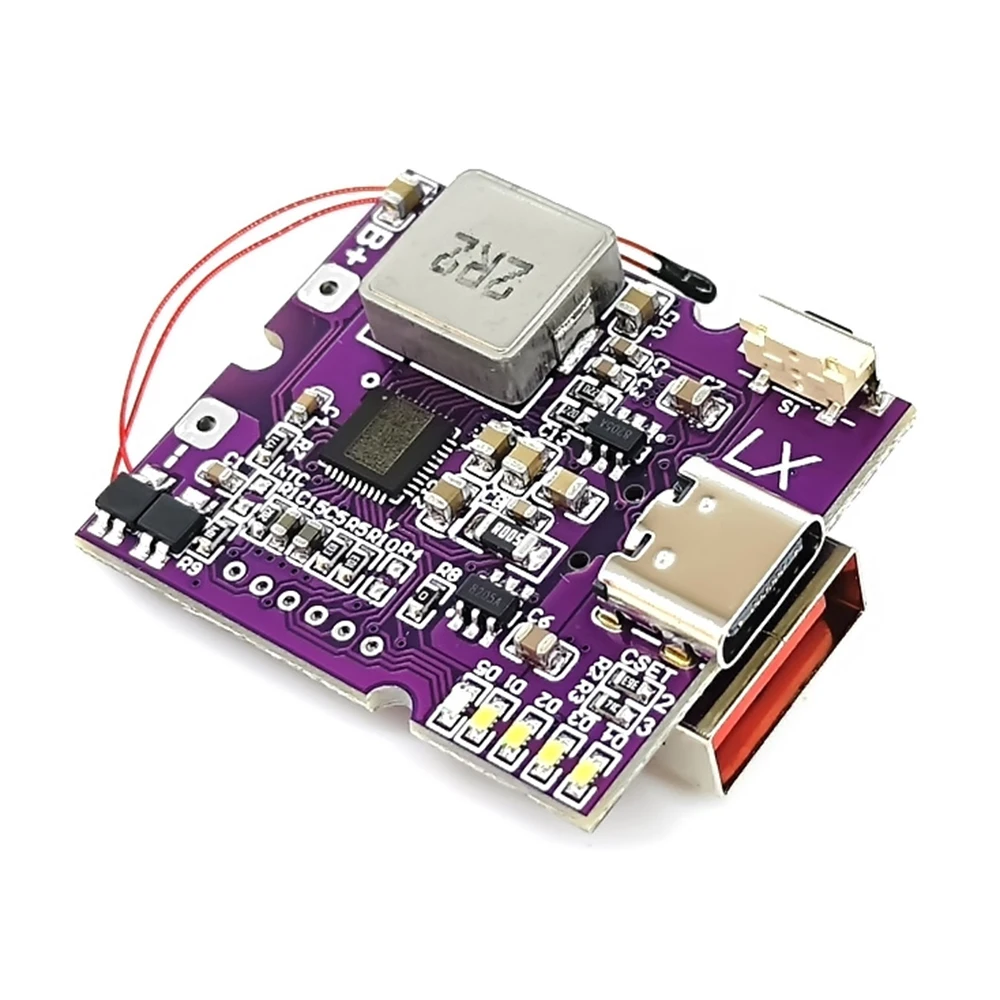

22,5 W Banco de Potencia Bidireccional de Carga Rápida Módulo de Energía Móvil PD3.0/PD2.0 Placa de Circuito DIY Placa Madre de Alta Potencia de anidación

Características:
1.Uso de materiales de alta calidad, la calidad del producto está garantizada
2.Básicamente se admiten pequeños volúmenes, alta potencia, alta eficiencia, protocolos completos y protocolos abiertos convencionales
3.Módulo para baterías de litio de 3,7 V, incluidas baterías de polímero, 18650, 21700; Para garantizar que la batería no envejezca, la batería se puede conectar en paralelo y no se puede conectar en serie.
4.El volumen del módulo es relativamente pequeño, el área de disipación de calor es limitada, el calor de salida de alta potencia es un fenómeno normal.
5.Amplia gama de aplicaciones de productos, adecuadas para una variedad de ocasiones industriales de bricolaje.

Parámetro:
protocolo completo, el protocolo abierto convencional básicamente admite la corriente de carga de hasta 5 A, eficiencia de hasta 96 % de potencia de salida de hasta 22,5 W, eficiencia de hasta 95 %.
Detección automática de carga/detección de carga ligera
Interfaz de salida USB de alta corriente
Admite modo de corriente pequeña

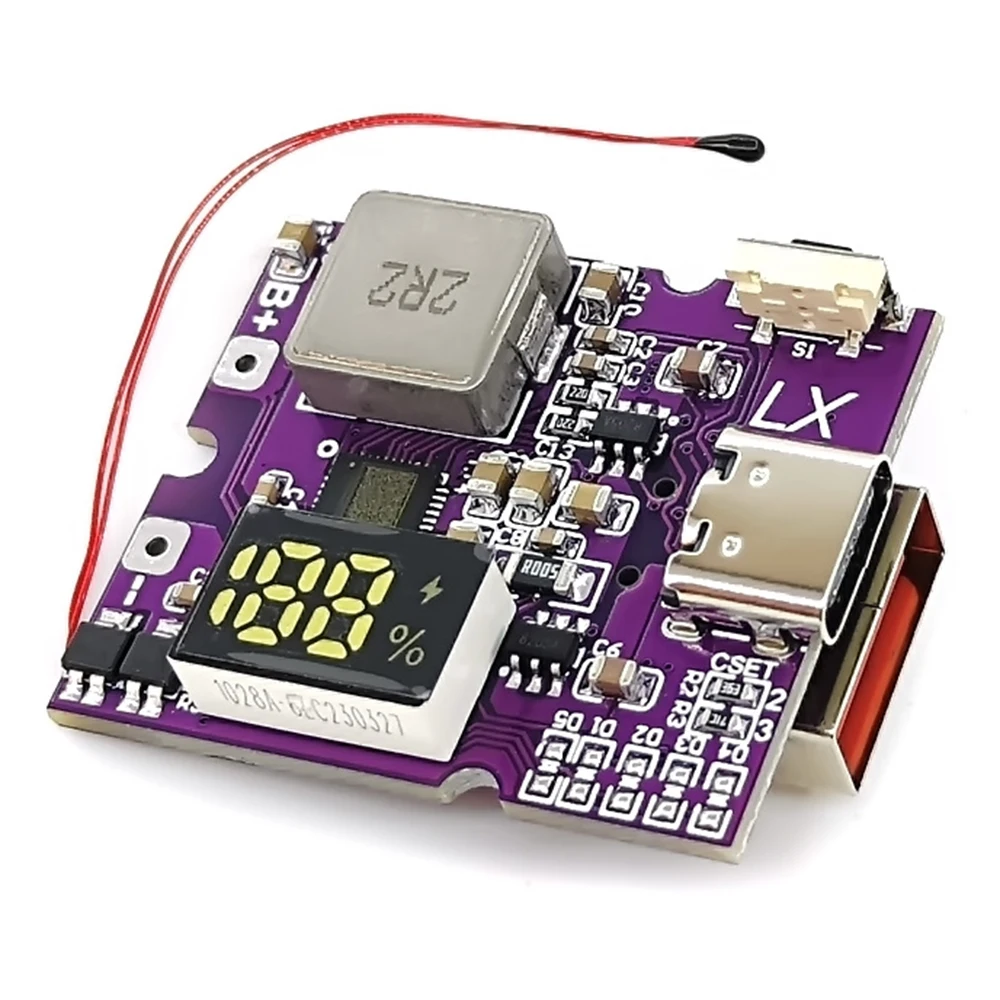

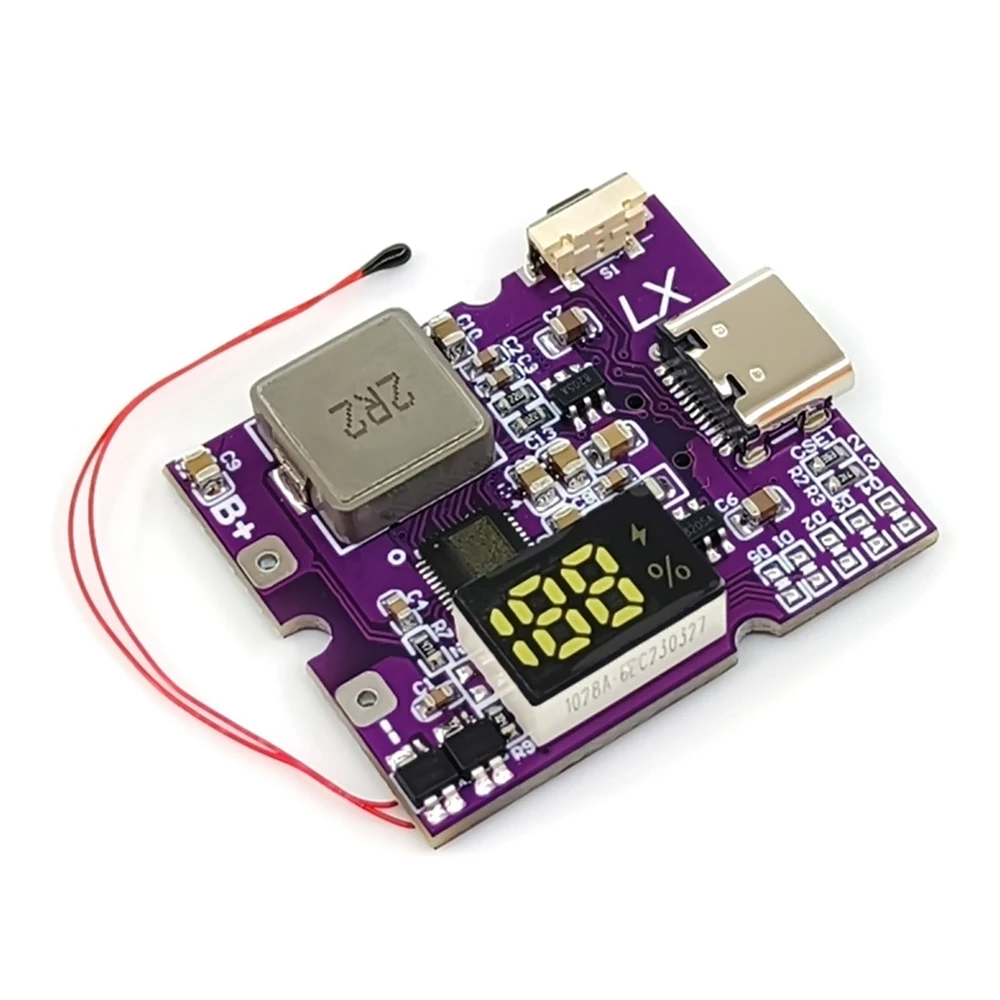

Admite pantalla de tubo digital e indicador de alimentación LED
Protección contra sobrecorriente/cortocircuito de salida
Protección contra tiempo de espera/sobretensión de carga
Compatible con PPS/PD3.0/PD2.0
Compatible con QC4+/QC4/QC3.0/QC2.0
Compatible con FCP, SCP (5V4.5A o 4,5V/5A)
Compatible con FCP, SCP, HSCP
Admite SFCP para cargar la batería
Compatible con PD3.0/PD2.0, AFCFCP, SCP, PE1.1

Precauciones de uso:
1.El cable de la batería y la placa base no puede ser demasiado delgado, trate de ser más grueso.Los requisitos de la placa de carga rápida pueden pasar la corriente de 10 A. La placa de carga no rápida y también debe poder pasar la corriente de 7 A.No puede ser demasiado largo, es necesario soldar la interfaz.
2.Las baterías solo se pueden conectar en paralelo (el número paralelo no está limitado), no en serie, la serie debe quemar la placa base.
3.Aplicación normal, la batería debe estar soldada (la torsión del cable será insuficiente en la fuente de alimentación), la placa base inversa de la batería debe quemarse.Nunca preste atención.Línea tan gruesa y corta.
4.Acceso a la batería para determinar el acceso a la batería de 3,7 V, no a otras baterías.Asegúrese de que la batería no esté conectada en serie; de lo contrario, el voltaje de acceso al terminal de la batería superior a 4,5 V podría quemar la placa.

El paquete incluye:
Mini módulo de carga rápida *1
