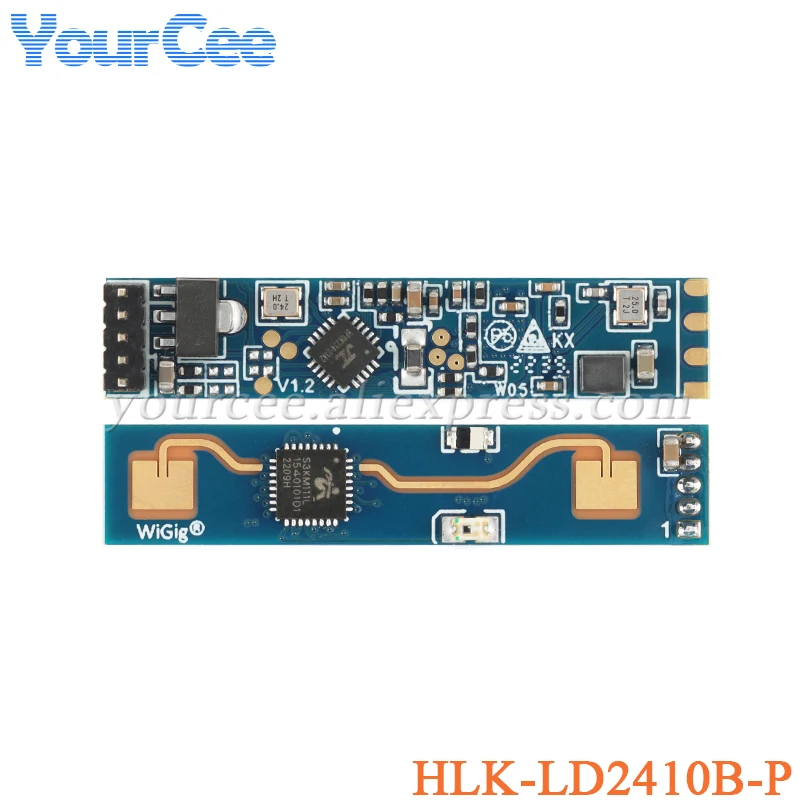

HLK-LD2410
1.Introducción del producto
HLK-LD2410 es un módulo de detección de estado de presencia humana de 24 GHz de alta sensibilidad desarrollado por Hilink Electronics.Su principio de funcionamiento es utilizar una onda continua modulada en frecuencia FMCW para detectar objetivos humanos en el espacio establecido, combinado con el procesamiento de señales de radar, un algoritmo preciso de inducción del cuerpo humano, para lograr una detección de estado de presencia humana de alta sensibilidad, que puede identificar el cuerpo humano en estado de movimiento y estacionario, y puede calcular información auxiliar como la distancia al objetivo.
Este producto se utiliza principalmente en escenas interiores para detectar si hay un cuerpo humano en movimiento o micromovimiento en el área y generar los resultados de la detección en tiempo real.Distancia de detección más lejana de hasta 6 metros, resolución de distancia de 0,75 m.Proporciona una herramienta de configuración visual, que puede configurar fácilmente el rango de distancia de detección y la detección en diferentes intervalos de sensibilidad y tiempo de retardo no tripulado, etc., para adaptarse a diferentes necesidades de aplicaciones específicas.
Admite salida GPIO y UART, plug and play, y se puede aplicar de manera flexible a diferentes escenarios inteligentes y productos terminales.
2.Características y beneficios del producto
2.1 Características
Plug and play, fácil montaje
La distancia de detección más larga es de hasta 5 metros.
Gran ángulo de detección, cobertura de hasta ±60 grados.
Identificación precisa dentro del intervalo, admite la división del rango de detección y protege la interferencia fuera del intervalo
Ajuste de parámetros inteligente de varios niveles para satisfacer las necesidades de cambios de escena
Herramientas visuales de depuración y configuración
Pequeño y simplificado, el tamaño mínimo es de sólo 7mmx35mm
Admite varios métodos de instalación, como colgar en el techo y colgar en la pared.
Banda ISM de 24 GHz, compatible con las regulaciones de espectro FCC y CE
Fuente de alimentación de amplio voltaje de 5 ~ 12 V
La mejor opción rentable
2.2 Beneficios
El módulo de detección del cuerpo humano LD2410 adopta la tecnología de sensor de radar de onda milimétrica de 24 GHz.En comparación con otras soluciones, tiene ventajas obvias en las aplicaciones de detección del cuerpo humano:
1.Además de ser sensible a los cuerpos humanos en movimiento, también puede detectar con sensibilidad cuerpos humanos estáticos, micromovimientos, sentados y acostados que no pueden ser identificados por soluciones tradicionales;
2.Tiene buena adaptabilidad ambiental y el efecto de detección no se ve afectado por el entorno circundante como la temperatura, el brillo, la humedad y las fluctuaciones de luz;
3.Tiene buena penetración de la cáscara y se puede ocultar en la cáscara para funcionar sin abrir agujeros en la superficie del producto, lo que mejora la estética del producto;
4.Puede configurar de manera flexible la distancia de detección más lejana y la sensibilidad en cada puerta de distancia para lograr una configuración personalizada flexible y fina.
3.Escenarios de aplicación
El módulo de detección del cuerpo humano LD2410 puede detectar e identificar el cuerpo humano en movimiento, inquietante, de pie, sentado y acostado.Admite ajuste de parámetros de varios niveles y puede usarse ampliamente en varios escenarios de AIoT.Los tipos comunes son los siguientes.
Control de luz del sensor del cuerpo humano
Detecta si hay alguien en el espacio y controla automáticamente las luces, como equipos de iluminación en lugares públicos, varias luces con sensores, bombillas, etc.
Despertador por inducción del cuerpo humano de pantallas publicitarias y otros equipos.
Se enciende automáticamente cuando la gente viene y duerme automáticamente cuando nadie viene para ahorrar energía, la entrega de información es más precisa y eficiente
Protección de seguridad de la vida
Protección laboral de la lámpara UV, para evitar que la lámpara UV se encienda cuando hay personas cerca y cause lesiones personales.
Detección y alarma automáticas de lugares peligrosos para evitar que las personas ingresen a espacios específicos de alto riesgo, como lugares de alto riesgo ingresados por el personal debido al voladura de minas de carbón.
Electrodomésticos inteligentes
Cuando no hay nadie en la habitación durante mucho tiempo, el televisor, el aire acondicionado y otros aparatos eléctricos se apagan automáticamente, ahorrando energía y seguridad.
Seguridad inteligente
Detección e identificación de personas que entran, permanecen, etc.dentro del rango especificado
4.Descripción del hardware
4.1 Características

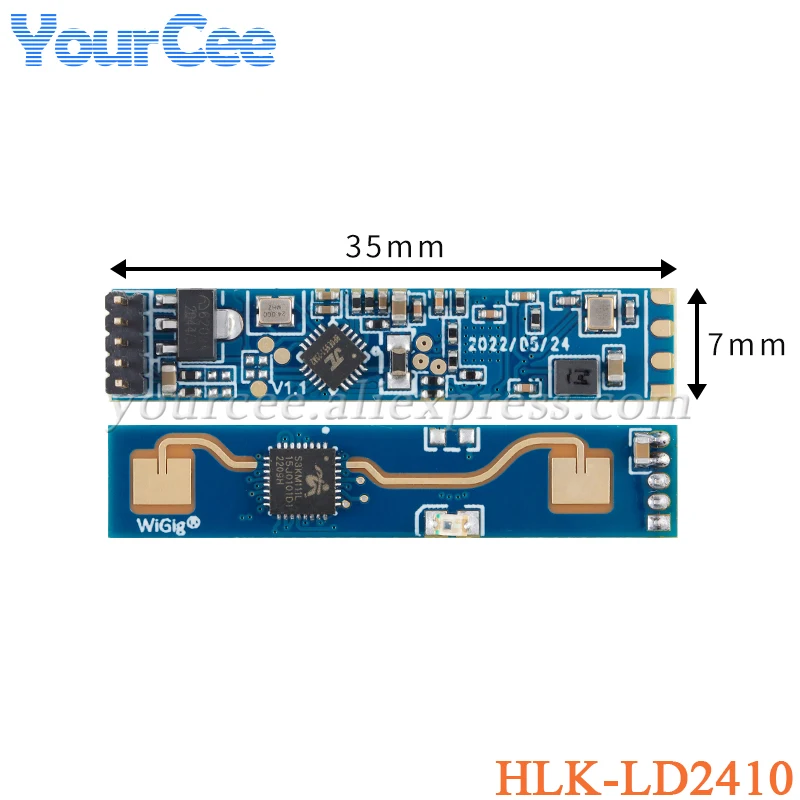

Tamaño del módulo: 7 mm x 35 mm, 5 orificios para pines están reservados en el hardware (el valor predeterminado de fábrica no coincide con los pines)
El diámetro del orificio del pasador es de 0,6 mm y el espacio entre los pasadores es de 1,27 mm.
Definición de 4,2 pines
LD2450

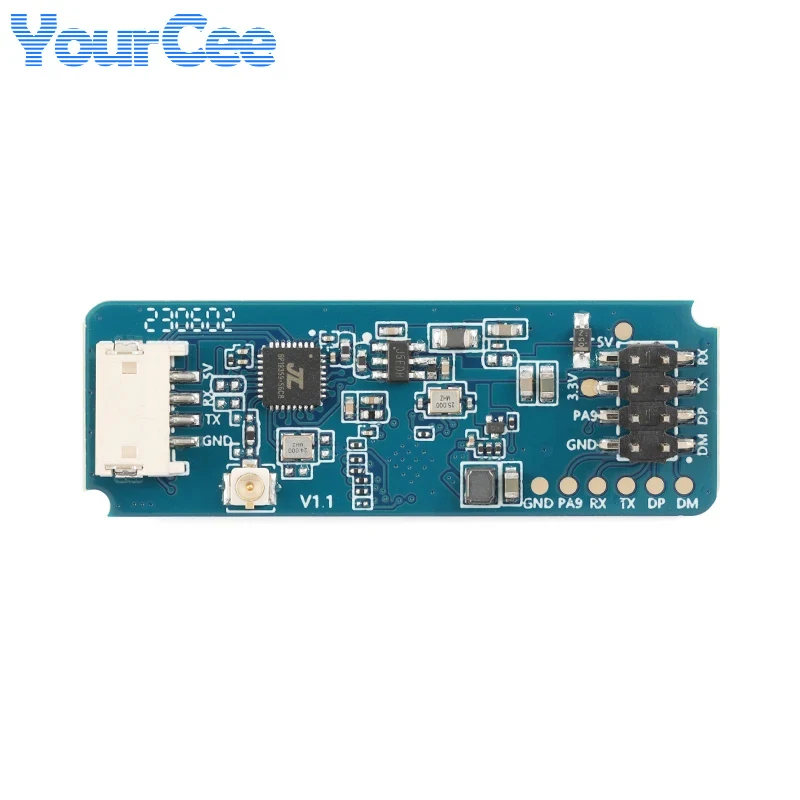

1.Introducción del producto
El seguimiento del objetivo de movimiento consiste en rastrear la posición del objetivo en movimiento en la región en tiempo real y realizar la medición de distancia, ángulo y velocidad del objetivo en movimiento en la región.El LD2450 es un módulo de sensor de seguimiento de objetivos de movimiento de la serie de radar de onda milimétrica Hilink de 24G, que incluye hardware de sensor de radar de 24 GHz extremadamente simplificado y firmware de algoritmo inteligente.La solución se utiliza principalmente en escenarios interiores generales como hogares, oficinas y hoteles para permitir el seguimiento de la ubicación de cuerpos humanos en movimiento.El hardware del sensor consta de un chip de radar de onda milimétrica de AloT, una antena microstrip de un transmisor y dos receptores de alto rendimiento y una MCU de bajo costo y un circuito auxiliar periférico.El firmware del algoritmo inteligente utiliza formas de onda FMCW y la tecnología avanzada de procesamiento de señales patentada del chip de radar.
Admite salida en serie de datos de detección, que es plug-and-play y se puede aplicar de manera flexible a diferentes escenarios inteligentes y productos finales.
2.Características del producto
Banda ISM de 24 GHz
Chip de radar de onda milimétrica inteligente integrado y firmware de algoritmo inteligente
Localización y seguimiento precisos del objetivo de movimiento
Rango de detección más largo 6 m
Tamaño del módulo ultrapequeño: 15 mm x 44 mm
Montaje en pared
Ángulo de azimut ±60°, ángulo de paso ±35°
La mejor opción rentable
Múltiples opciones de conexión con interfaz de pin y enchufe
3.Ventajas de la solución
El módulo de detección del cuerpo humano LD2450 adopta la tecnología de sensor de radar de onda milimétrica de 24 GHz, en comparación con otros programas, tiene ventajas obvias en las aplicaciones de detección del cuerpo humano:1.Además de la detección sensible del movimiento del cuerpo humano, ya que el programa tradicional no se puede identificar el micromovimiento del cuerpo humano, también puede ser sensible al sentido;2.Buena adaptabilidad ambiental, el efecto de inducción no se ve afectado por el entorno circundante como la temperatura, el brillo, la humedad y las fluctuaciones de luz;3.Buena penetración de la carcasa, se puede ocultar dentro del trabajo de la carcasa, no es necesario abrir agujeros en la superficie del producto, mejora la estética del producto;
4.Escenarios de aplicación
El sensor de seguimiento de objetivos de movimiento LD2450 puede localizar y rastrear objetivos con precisión y se usa ampliamente en varios escenarios de AloT, cubriendo los siguientes tipos:Hogar inteligenteDetectando la distancia y el ángulo del cuerpo humano, informando los resultados de la detección para que el módulo de control principal controle de forma inteligente el funcionamiento de aires acondicionados, ventiladores y otros electrodomésticos.Negocio inteligenteDetección de posición, dentro del intervalo de posición establecido para identificar el cuerpo humano que se acerca o se aleja, iluminación oportuna o cierre de la pantalla.BañoEl inodoro inteligente controla con precisión la apertura y cierre automático de la tapa del inodoro.Iluminación inteligenteIdentificar y detectar el cuerpo humano, detección precisa de posición, se puede utilizar en dispositivos de iluminación del hogar (lámparas con sensor, lámparas de escritorio, etc.).
5.Descripción del hardware
El módulo proporciona dos tipos de interfaces externas, enchufes y pines, ambas cuentan con un puerto serie y un puerto de fuente de alimentación, para que los usuarios puedan optar por utilizar cualquiera de ellos según sea necesario.
Las dimensiones de la interfaz de pines se muestran a continuación:
Las dimensiones de la interfaz del zócalo se muestran a continuación:
