Description

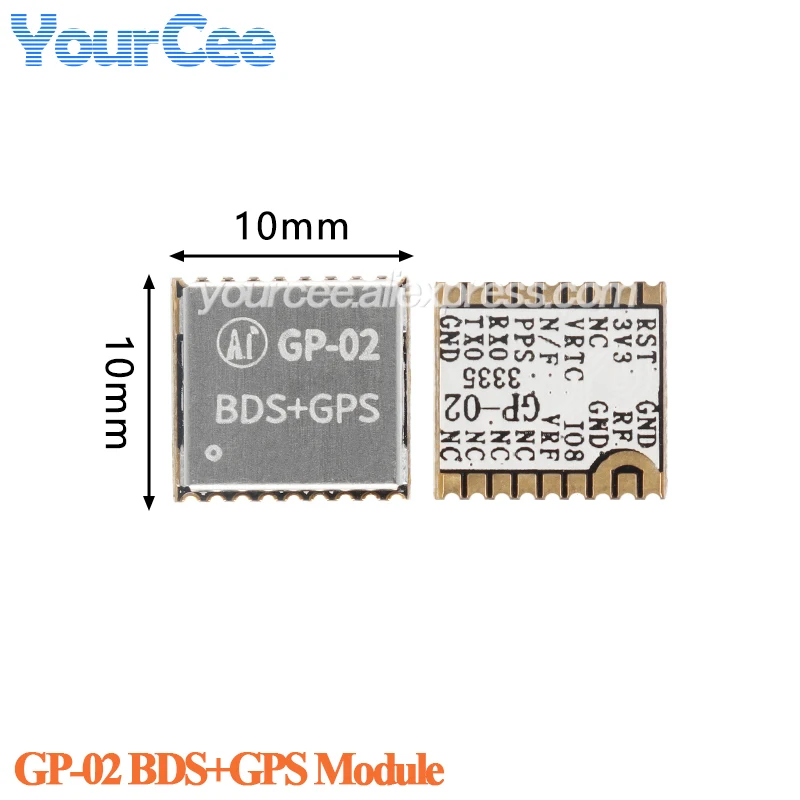

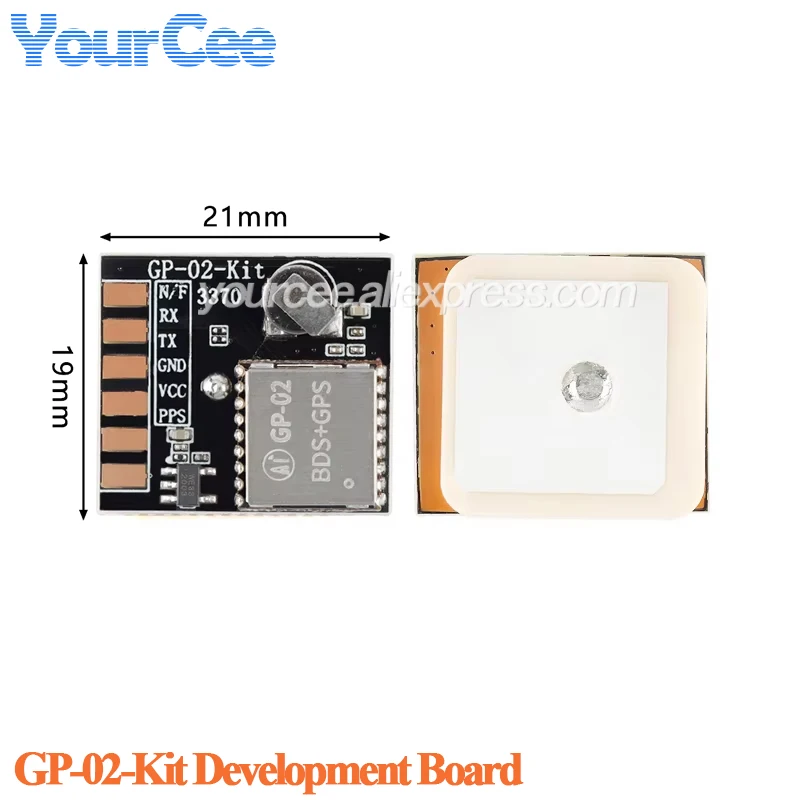

GPS+BDS+GLONASS módulo de sincronización GPS de modo dual ATGM336H GP-021.Descripción general del productoGP-02-Kit es una placa de desarrollo SOC altamente integrada con antena cerámica y altaReceptor de navegación por satélite multimodo BDS/GNSS de rendimiento.El chip principal es AT6558Rchip de posicionamiento satélite.Front-end de radiofrecuencia integrado, procesador de banda base digital,CPU RISC de 32 bits, gestión de energía y funciones de protección y detección de antena activa.Admite una variedad de sistemas de navegación por satélite, incluida la navegación BeiDou de ChinaSistema Satellite (BDS), GPS de Estados Unidos y GLONASS de Rusia, que pueden realizarPosicionamiento conjunto multisistema.GP-02-Kit sigue el protocolo NMEA y envía instrucciones a través de comunicación en serie acontrolar el contenido de trabajo de la placa de desarrollo.
El módulo GP-02 tiene un total de 6 interfaces.Como se muestra en el diagrama de pines, la función del pinLa tabla de definición es la definición de la interfaz
6.Guía de diseño6.1. fuente de alimentaciónEl voltaje recomendado es de 5V.6.2.Uso de GPIOLa placa de desarrollo está conectada a la interfaz de comunicación RX para acceder a 22Ω deel TX, y ha seguido corriendo
Figura 6 Curva de soldadura por reflujoAvisoAjuste el tiempo de equilibrio para garantizar la racionalización del gas cuando se derrita la pasta de soldadura.SiHay demasiados espacios en la PCB, el tiempo de equilibrio se puede aumentar.Teniendo en cuenta que el producto se coloca en el área de soldadura durante mucho tiempo (la temperatura espor encima de 180°C), para evitar daños a los componentes y a la placa inferior, elEl tiempo de colocación debe acortarse tanto como sea posible.Características importantes de la curva:
Característica:
Rayo bajo 25mAPrecisión de posición 2.5MAlta sensibilidadAutoinspección y protección de la antenaPrecisión de sincronización Salida de 30 ns 10 HzReemplace directamente el módulo GPS de la serie MAX, compatibilidad con pin-pin de señal de interfaz principal, ajuste del orificio de montajeAplicaciones:
montado en el vehículofijación a domicilio del barco y pilotina.Dispositivos portátilesCompartir bicicletateléfono móvil, tableta, etc.Figura 6 Curva de soldadura por reflujoAvisoAjuste el tiempo de equilibrio para garantizar la racionalización del gas cuando se derrita la pasta de soldadura.SiHay demasiados espacios en la PCB, el tiempo de equilibrio se puede aumentar.Teniendo en cuenta que el producto se coloca en el área de soldadura durante mucho tiempo (la temperatura espor encima de 180°C), para evitar daños a los componentes y a la placa inferior, elEl tiempo de colocación debe acortarse tanto como sea posible.Características importantes de la curva:Velocidad de subida=1 ～ 4°C/seg, 25°C a 150°C
Temperatura media de precalentamiento=140°C a 150°C, 60seg. ～ 90 segundos
Fluctuación de temperatura=225°C a 250°C, unos 30 segundosVelocidad de descenso=2 ～ 6°C/seg, hasta 183°C, alrededor de 15 segundos
Tiempo total=alrededor de 300 segundos8.Información de embalajeEl embalaje del GP-02-Kit consiste en insertar el embalaje de la bolsa electrostática de algodón perlado.9. Modelos relacionados
