2/4 tubo de calor refrigeración 90mm ventilador CPU radiador refrigerado por aire enfriador de PC para instalar LGA2011 2066x79x99 E5 115x1200 1700 i3 i5 AMD

Marca del producto: XUANFENG

Nombre del producto: ventilador enfriador de CPU

2 tubos de calor Tamaño del producto: 90 (largo) * 80 (ancho) * 108 (alto) mm

4 tubos de calor Tamaño del producto: 90 (largo) * 80 (ancho) * 108 (alto) mm

Tamaño del ventilador: 90*90*25mm

Especificación del tubo de calor: 6 mm * 2/4 piezas

Velocidad de 3 hilos: 2000 RPM ± 10%

Velocidad de 4 hilos: 800-2000 RPM ± 10%

Corriente de 3 hilos: 0,18 A sin lámpara, 0,28 A con lámpara ± 10%

Corriente de 4 hilos: 0,1 A sin lámpara, 0,2 A con lámpara ± 10%

Potencia de 3 hilos: 2W sin luz, 3,5W con luz ± 10%

Potencia de 4 hilos: 1W sin luz, 2,5W con luz ± 10%

Control de ruido: 25dBA

Volumen de aire: 60CFM (máximo)

(Los datos anteriores son para un ventilador.Si hay varios ventiladores (volumen de aire, ruido, corriente, potencia), los datos aumentarán).

Rodamientos del ventilador: rodamientos hidráulicos

Voltaje de funcionamiento: CC 12 V

Materiales de proceso: cobre y aluminio.

Vida laboral: 50000 horas

Interfaz del ventilador: 3 pines (velocidad constante de 3 cables)/4 pines (control de temperatura de 4 cables)

Longitud del cable del ventilador: 30 CM ± 10%

Método de embalaje: en caja

Nota:

Debido a la medición manual, diferentes métodos y herramientas de medición, puede haber ligeras desviaciones dimensionales.

Debido a las diferencias de iluminación, ángulo y pantalla, es posible que las imágenes no reflejen el color real del artículo.

El siguiente es un vídeo tutorial de instalación de este producto, con la esperanza de ser útil.Los productos instalados en el vídeo son sólo de referencia, pero el método de instalación es el mismo.

Enchufe:

Para Intel: LGA:775/1150/1151/1155/1156/1200/1700/1356/1366 (i3 i5 i7)

Para Intel: LGA: 2011 x79 x99 E5 x299 2099 2066

Para AMD: AM4/AM2+/AM2/AM3+/FM1/FM2/FM2+

(Para AMD, es necesario conservar el soporte original de la placa base, simplemente conecte el refrigerador).

Puede elegir uno de los dos tipos de soportes siguientes que sea adecuado para instalar la placa base.

Respecto a la selección de tipos de interfaz.

Las interfaces de 3 pines o 4 pines son universales y se pueden instalar sin preocuparse por los tipos de interfaz.

Tipo de velocidad fija: ventilador de 3 pines, velocidad fija, gran volumen de aire, buena disipación de calor, pero puede haber un ruido del viento relativamente leve

Tablero de control de temperatura: el ventilador de 4 pines ajustará inteligentemente la velocidad del ventilador según la temperatura actual de la CPU, lo que ahorra energía y es silencioso.¡Extienda la vida útil!(La placa base debe admitir y habilitar la función de regulación de velocidad PWM, que básicamente está disponible en todas las placas base)

El siguiente es un tutorial sobre la instalación de un ventilador de refrigeración de CPU para la ranura LAG: 2011/2066/2099/X79/X99/E5/E3/X29.El producto de la imagen puede ser diferente al que compró, pero el método de instalación es el mismo.

1.Como se muestra en la figura, apto para instalación: LGA: 2011, 2066, 2099, X79, X99, X299, E3, E5, etc.

2.Como se muestra en la figura, coloque el soporte en el orificio de la placa base, saque el tornillo y apriételo.

3.Como se muestra en la figura, complete el apriete del tornillo.

4.Como se muestra en la figura, abra la grasa de silicona termoconductora y aplíquela uniformemente sobre la superficie de la CPU.

5.Como se muestra en la figura, retire la película protectora en la parte inferior del radiador antes de la instalación.

6.Como se muestra en la figura, alinee la ranura para tarjetas en el soporte y presione la hebilla.

7.Como se muestra en la figura, alinee la ranura para tarjetas en el soporte y presione la hebilla.

8.Como se muestra en la figura, no hay necesidad de preocuparse por las diferentes interfaces de CPUFAN.3 pines/4 pines universales.

9.Como se muestra en la figura, la flecha azul representa la entrada de aire y la flecha roja representa la salida de aire.

10.Como se muestra en la figura, la instalación se completa.

El siguiente es un tutorial sobre la instalación del LAG: ventilador de refrigeración de CPU 775/115x/1200/1700/1356/1366.El producto de la imagen puede ser diferente al que compró, pero el método de instalación es el mismo.

1.Como se muestra en la figura, apto para instalación: LGA: 775, 1150, 1151, 1155, 1200, 1700, 1356, 1366 (i3, i5, i7), etc.

2.Como se muestra en la figura, coloque el soporte en el orificio de la placa base, ajuste el engranaje adecuado para la placa base y alinéelo.Saque los clavos adhesivos transparentes y colóquelos en el equipo adecuado para la placa base.

3.Como se muestra en la figura, coloque la cuña negra en el anillo interior de la uña adhesiva transparente y presione ligeramente.

4.Como se muestra en la figura, abra la grasa de silicona termoconductora y aplíquela uniformemente sobre la superficie de la CPU.

5.Como se muestra en la figura, retire la película protectora en la parte inferior del radiador antes de la instalación.

6.Como se muestra en la figura, alinee la ranura para tarjetas en el soporte y presione la hebilla.

7.Como se muestra en la figura, alinee la ranura para tarjetas en el soporte y presione la hebilla.

8.Como se muestra en la figura, no hay necesidad de preocuparse por las diferentes interfaces de CPUFAN.3 pines/4 pines universales.

9.Como se muestra en la figura, la flecha azul representa la entrada de aire y la flecha roja representa la salida de aire.

10.Como se muestra en la figura, la instalación se completa.

Lo siguiente es sobre la instalación de AMD: AM4/AM2+/AM2/AM3+/FM1/FM2/FM2+ (para AMD, es necesario conservar el soporte original de la placa base, simplemente conecte el refrigerador).Tutorial sobre ventilador de refrigeración de la CPU.El producto de la imagen puede ser diferente al que compró, pero el método de instalación es el mismo.

1. Como se muestra en la figura, el sustrato AMD se puede instalar directamente utilizando el soporte del sustrato original sin necesidad de los accesorios que proporcionamos.Instalación AMD: Para AMD, debe mantener el soporte original en la placa base.

2.Como se muestra en la figura, abra la grasa de silicona termoconductora y aplíquela uniformemente sobre la superficie de la CPU.

3.Como se muestra en la figura, retire la película protectora en la parte inferior del radiador antes de la instalación.

4.Como se muestra en la figura, alinee la ranura para tarjetas en el soporte y presione la hebilla.

5.Como se muestra en la figura, alinee la ranura para tarjetas en el soporte y presione la hebilla.

6.Como se muestra en la figura, no hay necesidad de preocuparse por diferentes interfaces para la interfaz CPUFAN.3 pines/4 pines universales.

7.Como se muestra en la figura, la flecha azul representa la entrada de aire y la flecha roja representa la salida de aire.

8.Como se muestra en la figura, la instalación se completa.

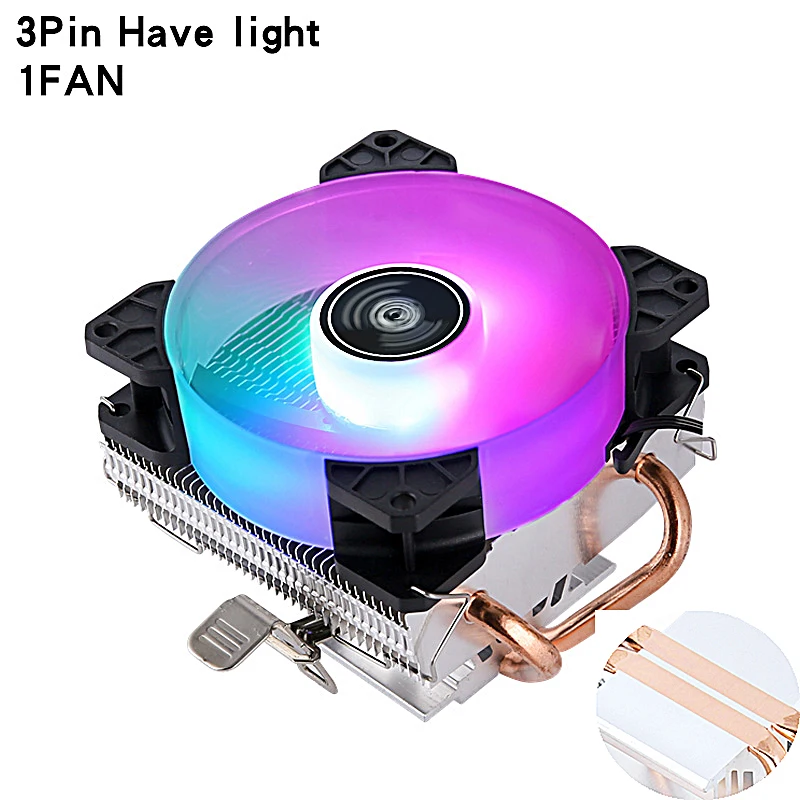

2 tubos de calor 1 ventilador

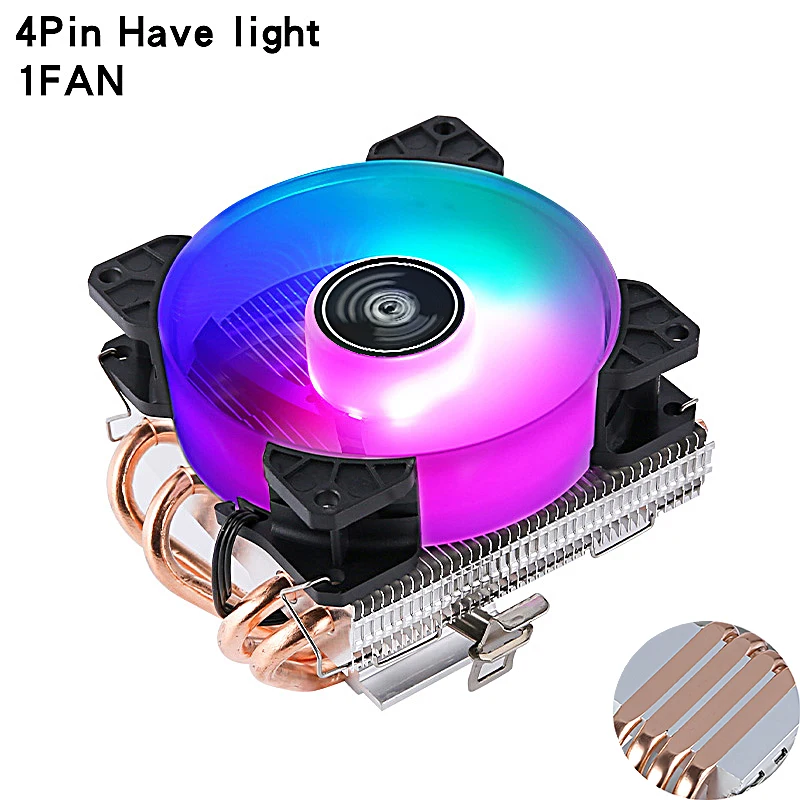

4 tubos de calor 1 ventilador
